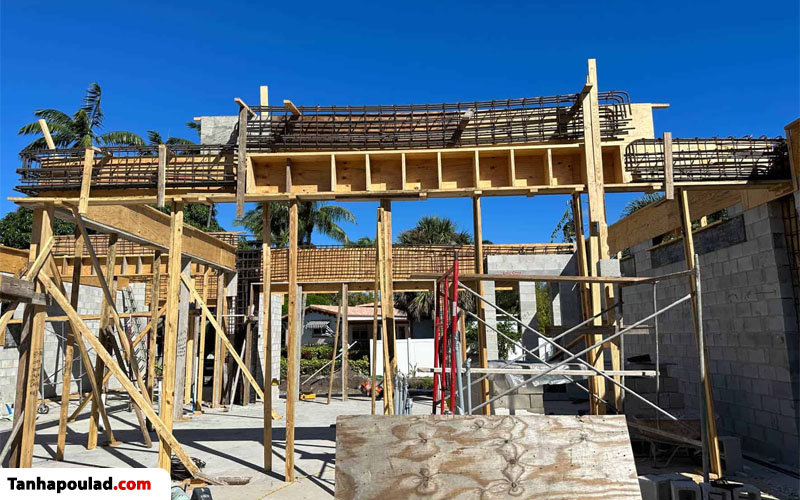

در اجرای سازههای بتنی، کلاف میانی یا تای بیم (Tie Beam) یکی از اجزای کلیدی برای افزایش یکپارچگی و پایداری ساختمان است. این عضو سازهای بهصورت افقی بین ستونها یا دیوارهای باربر اجرا میشود و نقش اصلی آن ایجاد اتصال مؤثر بین اعضای عمودی و افزایش مقاومت کلی سازه است.
در واقع واژه Tie به معنای «بستن و اتصال» اشاره دارد؛ یعنی این تیرها ستونها را به یکدیگر متصل میکنند تا رفتار سازه در برابر نیروهای جانبی مانند زلزله و باد، هماهنگ و یکپارچه شود. به همین دلیل، استفاده صحیح از کلاف میانی در پروژهها نقش مهمی در افزایش ایمنی و عمر مفید سازه دارد.
در این مقاله، به بررسی کامل کلاف میانی سازه، کاربردهای آن در ساختمانسازی، مزایای اجرایی و همچنین اصول قالببندی بخش زیرین کلافها میپردازیم. همچنین در پروژههای حرفهای، انتخاب صحیح قالب فونداسیون و قالببندی اجزای مرتبط تاثیر مستقیمی بر کیفیت اجرای کلافها دارد.
کلاف میانی چیست؟

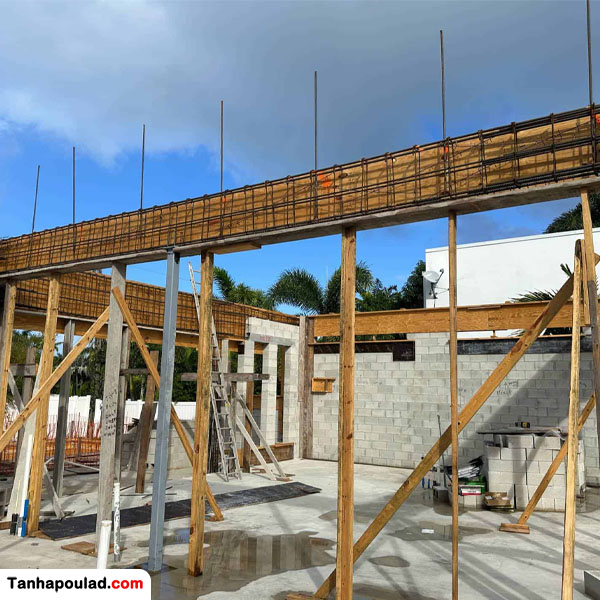

کلاف میانی یک عضو افقی در سازه است که بین ستونها، دیوارها یا سایر اعضای عمودی اجرا میشود. این عضو معمولا در تراز تیرها یا سقف قرار گرفته و با استفاده از میلگردهای طولی و خاموتها بهطور کامل مسلح و تقویت میشود.
هدف اصلی از اجرای کلاف میانی، ایجاد یکپارچگی بین اجزای عمودی سازه است تا کل ساختمان بتواند در برابر بارهای جانبی مانند زلزله، باد و ارتعاشات عملکرد مقاومتری داشته باشد. این عضو همچنین از تغییر شکلهای ناخواسته، کمانش و شکست موضعی ستونها جلوگیری میکند.
از نظر اجرایی، کلاف میانی باعث میشود نیروها بهصورت یکنواخت در کل قاب سازه توزیع شوند و از تمرکز تنش در نقاط خاص جلوگیری گردد. همین ویژگی آن را به یکی از عناصر مهم در طراحی مقاومسازی سازهها تبدیل کرده است.
انواع کلاف میانی در سازه
کلافهای میانی بر اساس محل قرارگیری به دو دسته اصلی تقسیم میشوند:
۱- کلاف میانی در تراز تیرچهها
این نوع کلاف معمولا در بالای بازشوها مانند درها و پنجرهها اجرا میشود و نقش مهمی در انتقال بارهای موضعی و حفظ انسجام دیوارها دارد.
۲- کلاف میانی در تراز سقف
این کلاف در بالاترین تراز طبقات و روی ستونها یا دیوارهای باربر اجرا میشود و وظیفه آن یکپارچهسازی کل پلان سازه و افزایش مقاومت کلی ساختمان است.
پیشنهاد ناشر
ممکن است این را نیز بپسندید: بتن ژئوپلیمری چیست؟
کاربردهای تای بیم یا کلاف میانی
موارد کاربرد تای بیم یا کلاف کیانی عبارتند از:
محدود کردن جدایش افقی ستونها/دیوارها
تای بیمها از جدا شدن افقی ستونها و دیوارهای به هم پیوسته به دلیل حرکت جانبی (نسبت به نیروهای باد، زلزله و سایر نیروهای جانبی) جلوگیری میکنند. این ویژگی به حفظ یکپارچگی سازه کمک میکند و از تغییرات شکل غیر مطلوب جلوگیری میکند.
تقویت مقاومت در برابر بارهای جانبی
تای بیمها به عنوان اعضای مقاوم در برابر نیروهای جانبی عمل میکنند. این اعضا باعث افزایش سختی سازه شده و مقاومت در برابر بارهای باد و زلزله را بهبود میبخشند.
انتقال بار از اعضای ضعیف به اعضای قوی تر
تای بیمها میتوانند بارهایی که ممکن است از اعضای ضعیف تری مانند ستونها و دیوارها وارد شوند را به اعضای قوی تر منتقل کنند. این عمل باعث توزیع یکنواخت تر بارها در ساختار میشود.
شاید این موارد را نیز بپسندید: قالب و قالب بندی بتنی فونداسیون+ قیمت و مراحل اجرا
جلوگیری از فروپاشی تدریجی
تای بیم ها میتوانند به عنوان مسیرهای جایگزین برای انتقال بار عمل کنند. اگر یکی از اجزای سازه (مثل ستون یا دیوار) دچار آسیب یا شکست شود، تای بیم میتواند بلافاصله بار وارده را به سایر بخشهای سازه منتقل کرده و از تخریب بیشتر یا فروپاشی کامل جلوگیری کند.
تقویت مقاومت به خمش و برش
تای بیمها در مقاومت کلی سازه در برابر نیروهای وارد شده مؤثر هستند. آنها به عنوان اعضای افقی عمل کرده و در برابر نیروهایی که از طرف بارهای خارجی به سازه وارد میشود، مقاومت میکنند.
پشتیبانی از اعضای غیرسازهای
تای بیمها علاوه بر اینکه نقش اصلی را در پشتیبانی از اجزای اصلی سازه دارند، میتوانند به عنوان تکیه گاه برای اجزای غیرسازهای نیز عمل کنند. به طور مثال، پنل های شیشهای یا دیگر عناصر غیرسازهای که ممکن است تحت تاثیر نیروهای مختلف مانند باد یا فشار قرار بگیرند، میتوانند از پشتیبانی تای بیمها برای ثابت ماندن و حفظ ایمنی بهرهمند شوند.
ایجاد تنش های فشاری مفید در تیرهای پیش تنیده
در تیرهای پیش تنیده، تای بیم ها میتوانند تنش های فشاری مفید ایجاد کنند که باعث افزایش مقاومت و پایداری تیر میشود.
مقاومت در برابر کمانش جانبی
تای بیم ها میتوانند از کمانش جانبی (که در آن ستونها یا دیوارهای نازک به طور ناخواسته تغییر شکل میدهند) جلوگیری کنند. این مشکل معمولا زمانی رخ میدهد که ستونها یا دیوارها تحت بارهای جانبی (مثل باد یا زلزله) قرار میگیرند. تای بیمها با تقویت این اعضای سازهای، از تغییر شکلهای ناخواسته در آنها جلوگیری کرده و به حفظ استحکام سازه کمک میکنند.
روش اجرای ژوئن یا کلاف میانی در ساختمان
برای اجرای کلاف میانی در سقف های تیرچه بلوک یا تیرچه کرومیت، فرآیندهای مشخصی به ترتیب باید انجام شود که هرکدام از این مراحل در بهبود عملکرد و مقاومت نهایی سازه اهمیت دارند.
۱- آماده سازی محل پروژه
ابتدا باید محل دقیق قرارگیری کلاف میانی در هر دهانه سقف طبق نقشه های اجرایی تعیین شود. در این مرحله، تعداد و موقعیت کلافها بر اساس ابعاد و بارگذاری سقف طراحی میشود. این کار تضمین میکند که کلافها در نقاط حساس قرار گیرند و عملکرد سازه و قالب بندی سقف به درستی حفظ شود.
۲- قالب بندی
برای قالب بندی کلاف میانی، نیاز است که زیر محل کلاف با استفاده از قالب های فلزی یا تخته های چوبی بسته شود. این قالبها باید حداقل ۱۰ سانتی متر عرض داشته باشند تا فضای کافی برای نگهداری بتن فراهم شود. چند روش رایج برای قالب بندی زیر کلاف میانی عبارتند از:
- استفاده از تخته های ۲ سانتی متری: این تختهها با سیم آرماتور به تیرهای زیرین متصل میشوند و پس از بتن ریزی از محل خارج میشوند.
- استفاده از ورق فلزی: ورق های فلزی با ضخامت حداقل ۳ میلی متر به بال تحتانی تیرچه کرومیت جوش داده میشوند. این قالب ها تا انتهای کار و تا زمانی که کلاف میانی محکم و ثابت شود، در جای خود باقی میمانند.
- استفاده از قالب های بتنی (قالب ریپ): این قالب بتن معمولا دارای ابعاد ۶۰ سانتی متر طول، ۱۰ سانتی متر عرض و ۵ سانتی متر ضخامت است و یک میلگرد ۱۲ در داخل آنها قرار میگیرد.
پیشنهاد ناشر
ممکن است این را نیز بپسندید: نکات کلیدی اجرای قالب فونداسیون بتن
۳- آرماتوربندی
میلگردهای کلاف میانی باید در دو قسمت بالایی و پایینی کلاف قرار داده شوند. این میلگردها باید آجدار بوده و حداقل قطر آنها ۶ میلی متر باشد تا مقاومت کافی برای تحمل بارهای وارده ایجاد شود. در سقف های تیرچه بتنی، میلگردها داخل کلاف میانی قرار میگیرند و توسط سیمهای آرماتوربندی به تیرچهها متصل میشوند. در سقف های تیرچه کرومیت، میلگرد داخل کلاف به تیرهای کناری جوش داده میشود و علاوه بر آن، باید به تیرچهها نیز جوش داده شود. در صورتی که از قالب های ریپ استفاده شود، نیازی به میلگرد داخلی کلاف عرضی نیست، چون این قالبها خود به خوبی وظیفه نگهداری میلگردها را انجام میدهند.
- استفاده از میلگردهای مناسب: معمولا میلگردهای ۱۲-۱۶ میلی متر برای ساختمان های معمولی مناسب هستند. در سازه های سنگینتر، میتوان از میلگردهای بزرگتر استفاده کرد.
- خاموت (آرماتور برشی): خاموت ها باید در فواصل ۱۵-۲۰ سانتی متر قرار گیرند تا از ایجاد ترک های برشی جلوگیری شود.
- جوش دادن میلگرد به تیرها: در سقف های تیرچه کرومیت، میلگرد داخل کلاف میانی به تیرهای کناری جوش داده میشود و علاوه بر آن، باید به تیرچهها نیز جوش داده شود.
۴- بتن ریزی
پس از تثبیت قالبها و آرماتورها، عملیات بتن ریزی آغاز میشود. در این مرحله، داخل کلاف میانی باید به طور کامل با بتن پر شود تا تمام فضاهای خالی از بتن پوشش داده شوند و استحکام لازم ایجاد گردد. این عمل باید با دقت انجام شود تا بتن ریزی یکنواخت و بدون حباب یا نقص انجام گیرد.
- استفاده از بتن با مقاومت بالا: بتن معمولا باید از نوع (M25 1:1.5:3) برای مقاومت و دوام بالا باشد. ۱:۱.۵:۳ نسبت اختلاط مواد تشکیل دهنده بتن است:
- ۱ قسمت سیمان
- ۱.۵ قسمت ماسه (ریزدانه)
- ۳ قسمت شن (درشت دانه)
- استفاده از مواد افزودنی (در صورت نیاز): برای بهبود کارایی بتن میتوان از افزودنی های کاهنده آب استفاده کرد که موجب بهبود قابلیت کارپذیری بتن بدون کاهش مقاومت آن میشوند.
- ویبره کردن بتن: استفاده از ویبراتور برای از بین بردن حباب های هوا و ایجاد حداکثر مقاومت بتن ضروری است.
۵- اتصال میلگردها
در انتها، دو سر پایین کلاف میانی باید به تیرهای فرعی جوش داده شوند. این جوشها باعث میشوند که کلاف میانی به طور کامل به سازه متصل شود و مقاومت کششی مورد نیاز برای سقف فراهم گردد. در تیرچه هایی که نیاز به تقویت بیشتر دارند، میلگرد داخلی کلاف میانی به میلگرد زیگزاگی تیر متصل میشود تا سازه در برابر بارهای کششی و خمشی مقاوم تر شود. بهتر است، پس از جوش دادن میلگردها، مطمئن شوید که هیچ گونه ترک یا ضعف در جوشها وجود ندارد.
پیشنهاد ناشر
ممکن است این را نیز بپسندید: اجزای قالب تونل فرم چیست؟
روش قالببندی بخش زیرین کلاف عرضی (ژوئن)
در اجرای سقفهای تیرچهبلوک، بهویژه در سیستمهای کرومیت، قالببندی زیرین کلاف عرضی یا ژوئن یکی از مراحل حساس و تعیینکننده در کیفیت نهایی سازه است. این بخش وظیفه دارد انتقال یکنواخت نیروها در سقف را انجام دهد و از تمرکز تنش، ترکخوردگی و تغییر شکلهای موضعی جلوگیری کند. اجرای اصولی این قسمت میتواند به شکل مستقیم در افزایش مقاومت و یکپارچگی سقف نقش داشته باشد.
برای قالببندی زیر کلاف عرضی، بسته به شرایط پروژه و امکانات اجرایی، معمولاً از سه روش رایج استفاده میشود:
۱- استفاده از تختههای چوبی
در این روش، تختههای چوبی با ضخامت حدود ۲ سانتیمتر در زیر کلاف قرار داده میشوند. این تختهها با استفاده از سیم آرماتوربندی به تیرچهها مهار میگردند و پس از بتنریزی جدا میشوند.
این روش به دلیل اجرای ساده و دسترسی آسان، بسیار رایج است و در کنار حفظ کیفیت سازه، میتواند به یکنواختی سطح زیر سقف نیز کمک کند.
۲- استفاده از ورقهای فلزی
در این روش از ورقهای فولادی با ضخامت حداقل ۳ میلیمتر بهعنوان قالب زیر کلاف استفاده میشود که به تیرچههای کرومیت جوش داده میشوند و در نهایت بهصورت دائمی در سازه باقی میمانند.
اگرچه این روش سرعت اجرا را افزایش میدهد، اما به دلیل باقی ماندن ورقها در سازه، معمولاً از نظر هزینه اجرایی مقرونبهصرفه نیست و بیشتر در پروژههای خاص استفاده میشود.
۳- استفاده از قالبهای بتنی پیشساخته (قالب ریپ)
در این روش از قالبهای پیشساختهای استفاده میشود که داخل آنها یک میلگرد نمره ۱۲ تعبیه شده است. این میلگرد از دو طرف قالب حدود ۵ سانتیمتر بیرون زده و به ورق تیرچهها جوش داده میشود.
مزیت مهم این روش این است که در بسیاری از موارد، نیازی به میلگردگذاری داخلی اضافی در کلاف عرضی نیست و همین موضوع باعث افزایش سرعت اجرا و کاهش خطای انسانی میشود.
شاید این موارد را نیز بپسندید: آشنایی با انواع دیوار سبک
جمع بندی

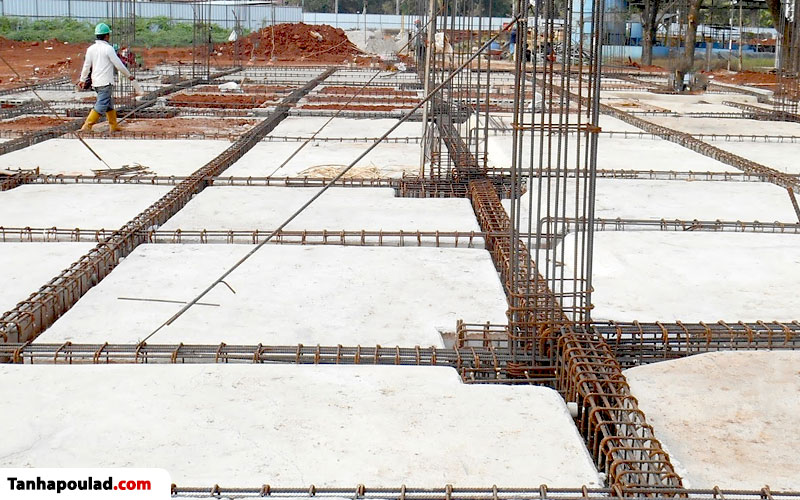

کلاف میانی با اتصال و تقویت ستونها یا شمع های فونداسیون، به عنوان یک بخش ضروری در طراحی و ساخت ساختمان های ایمن و مقاوم عمل میکند. شناخت عملکرد، انواع و نحوه ساخت کلاف های میانی برای برای متخصصان صنعت ساخت و ساز از اهمیت بالایی برخوردار است تا پروژه های موفقی را به سرانجام برسانند.
