تجهیزات قالب بندی واشر دو لوله
واشر دو لوله
آب بند مناسب در اتصالات لوله های سولجر و پشت بند
- بروز شده در مهر ۱۴۰۳

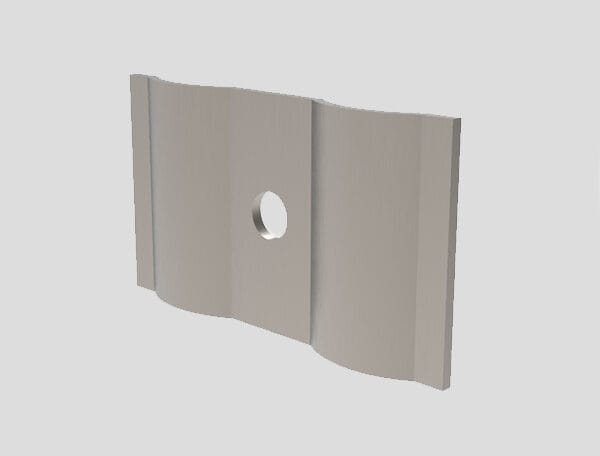

واشر دو لوله چیست؟
واشر دو لوله، که به آن واشر دو لول نیز گفته می شود، یک قطعه مکانیکی است که در سیستم های لوله کشی و اتصالات لوله ها به کار می رود. این واشر به گونه ای طراحی شده است تا برای ایجاد آب بند موثر و جلوگیری از نشت مایعات یا گازها در نقاط اتصال لوله ها عمل کند.
از واشر دو لول زمانی استفاده می شود که به جای سولجر، از دو لوله به عنوان پشت بند استفاده می شود. عملکرد این واشر به این صورت است که در محل اتصالات لوله های موازی قرار می گیرد و با ایجاد فشاری مناسب، فضای بین دو لوله را پر کرده و از نشت جلوگیری می کند.
کاربرد واشر دو لول
پس از قالب بندی دیوار، به منظور مقاوم سازی و استحکام سازه در مراحل بعدی، فرایندی به نام مهاربندی و افزودن پشت بند به قالب انجام می شود. این مرحله از اهمیت بالایی برخوردار است زیرا اگر قالب بندی به درستی تقویت نشود، فشار ناشی از بتن ریزی می تواند به تغییر شکل قالب ها یا حتی ریزش سازه منجر شود.
در این فرایند، ابتدا لوله های افقی با استفاده از گیره های قالب بندی به دو سر قالب متصل می شوند. این لوله ها نقش اساسی در توزیع نیروهای افقی و جلوگیری از حرکت یا جابجایی قالب ها ایفا می کنند. سپس، با نصب دو لوله عمودی در هر دو سمت قالب، به دلیل استفاده از واشر دو لوله، اتصالات تقویت می شود. واشر دو لوله نه تنها نقش مهمی در تعدیل و توزیع یکنواخت نیروها ایفا می کند، بلکه با جلوگیری از تمرکز نیرو در یک نقطه، خستگی و ضعف سازه را به حداقل می رساند.
در ادامه، بولت تمام رزوه از داخل سوراخ های تعبیه شده در قالب عبور کرده و با عبور از میان لوله های عمودی، به واشر دو لوله متصل می شود. سوراخ مرکزی واشر به تسهیل این فرایند کمک می کند و باعث می شود قطعات به صورت دقیق و محکم در جای خود قرار گیرند. در نهایت، با استفاده از مهره خروسکی، تمام اجزا محکم می شوند.
اهمیت این مرحله از آن جهت است که در صورت عدم دقت در مهاربندی، فشار ناشی از بتن ریزی میتواند به جدا شدن، خم شدن، یا تغییر شکل قالب ها منجر شود که نه تنها خطرناک است، بلکه منجر به هدر رفتن منابع، هزینه های اضافی و حتی آسیب به کل سازه می شود. بنابراین، مهاربندی و استفاده صحیح از واشر دو لوله و مهره خروسکی، تضمین می کند که قالب ها پایدار، محکم و بدون هیچ گونه تغییر شکلی بتن ریزی را تحمل کنند که در نهایت به ایمنی و کیفیت بالاتر سازه نهایی منجر می شود.
انواع واشر دو لوله
انواع واشر دو لوله در اندازه ها و ضخامت های گوناگون تولید می شوند و یکی از ابعاد پرکاربرد آن ها ۲۰*۱۰میلی متر است. این واشرها با ورق های با کیفیت St37 تولید می شوند و ضخامت های مختلفی مثل ۳، ۴، ۵ میلی متر دارند. طراحی این قطعات به گونه ای است که دارای یک سوراخ مرکزی برای عبور بولت و دو انحنای جانبی هستند که به قرارگیری بهتر لوله های داربست کمک می کنند.
انواع واشرهایی که ضخامت ۵، ۴ میلی متر دارند، به دلیل استحکام بالاتر، برای استفاده در پروژه های بزرگ بتن ریزی و زمانی که فشار بیشتری بر قالب ها وارد می شود، مناسب هستند. روند تولید این واشرها با پرس کردن ورق ها انجام می شود که دقت و کیفیت بالای محصول نهایی را تضمین می کند. علاوه بر این، امکان تولید این واشرها با ابعاد سفارشی نیز وجود دارد تا برای پروژه های مختلف و نیازهای خاص قابل استفاده باشند.
این واشرها به دلیل تنوع در ضخامت و مقاومت بالا، در تقویت و تثبیت قالب ها، به ویژه در کارهای سنگین بتن ریزی، نقش کلیدی ایفا می کنند و در نهایت به پایداری بیشتر سازه کمک می کنند.
مزایای استفاده از واشر دو لوله
استفاده از واشر دو لوله در سیستم های قالب بندی بتن، مزایای قابل توجهی را به همراه دارد که به بهبود کیفیت و ایمنی پروژه های ساختمانی کمک می کند.
ایجاد ثبات بالا در مهاربندی پشت قالب
یکی از اصلی ترین مزایای واشر دو لوله، ایجاد ثبات بالا در مهاربندی پشت قالب است. این واشر با توزیع یکنواخت نیروها، از تمرکز فشار در نقاط خاص جلوگیری می کند و به این ترتیب، استحکام کلی سیستم را افزایش می دهد.
جلوگیری از تغییر شکل قالب
واشر دو لوله به طور موثری از تغییر شکل قالب در مواجهه با فشار ناشی از بتن ریزی جلوگیری می کند. این ویژگی به حفظ شکل و ابعاد قالب کمک می کند و از بروز مشکلاتی نظیر نشت بتن یا خرابی قالب جلوگیری می کند.
پوشش دو لوله عمودی در فاصله های جدا از هم
این واشر به گونه ای طراحی شده است که می تواند دو لوله عمودی را در فاصل ههای جدا از هم پوشش دهد. این قابلیت به مهندسان این امکان را می دهد که اتصالات را بهینه سازی کرده و از استحکام بیشتری برخوردار شوند.
وجود ضخامت های مختلف
وجود ضخامت های مختلف واشر دو لوله، شرایط انتخاب نوع مناسب آنها را فراهم می آورد. این تنوع در ضخامت به مهندسان و پیمانکاران این امکان را می دهد که با توجه به نیاز خاص پروژه و شرایط محیطی، واشر مناسب را انتخاب کنند.
قیمت واشر دو لول
قیمت واشر دو لوله به عوامل مختلفی بستگی دارد، اما مهم ترین عامل قیمت ورق فولادی است. دیگر عوامل مانند ضخامت ورق، کیفیت ساخت و طراحی نیز به نوبه خود بر قیمت نهایی واشر تاثیر می گذارند.
خرید واشر دو لوله
برای خرید واشر دو لوله با کیفیت عالی، می توانید هم به صورت حضوری با بازدید از بخش تولید و هم به صورت غیر حضوری با تماس مستقیم با متخصصان فروش مجموعه تنها پولاد اقدام کنید. شرکت تنها پولاد، به عنوان تولید کننده انواع قالب بتن و داربست و همچنین تامین کننده انواع قطعات قالب بندی، آماده ایم تا با ارائه بهترین قیمت و مشاوره تخصصی، به نیازهای شما مشتریان محترم پاسخ دهیم.
از واشر دو لول زمانی استفاده می شود که به جای سولجر، از دو لوله به عنوان پشت بند استفاده می شود. عملکرد این واشر به این صورت است که در محل اتصالات لوله های موازی قرار می گیرد و با ایجاد فشاری مناسب، فضای بین دو لوله را پر کرده و از نشت جلوگیری می کند.
انواع واشر دو لوله در اندازه ها و ضخامت های گوناگون تولید می شوند و یکی از ابعاد پرکاربرد آن ها ۲۰*۱۰میلی متر است. این واشرها با ورق های با کیفیت St37 تولید می شوند و ضخامت های مختلفی مثل ۳، ۴، ۵ میلی متر دارند.
با توجه به متریال سازنده واشر دو لول قیمت این محصول با توجه به تغییرات قیمت این متریال تعیین می شود. برای اطلاع از قیمت روز واشر دو لوله و خرید این محصول با شماره تماس های مندرج در سایت ارتباط برقرار نمایید.
