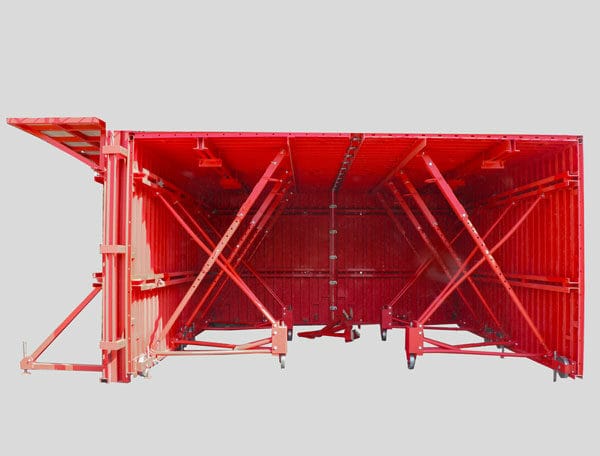

قالب تونل فرم چیست؟

قالب تونل فرم یکی از پیشرفته ترین سیستم های قالب بندی بتن است که امکان اجرای همزمان دیوارهای باربر و سقف را تنها در یک مرحله بتن ریزی فراهم می کند. این سیستم با ایجاد سازه ای یکپارچه، علاوه بر افزایش سرعت ساخت، کیفیت اجرای بتن را نیز بهبود می بخشد و به همین دلیل در پروژه های انبوه سازی، مجتمع های مسکونی، بیمارستان ها، هتل ها و ساختمان های بلند کاربرد گسترده ای دارد.

در سیستم تونل فرم، قالب های فلزی به صورت مجموعه ای از قالب دیوار و سقف در کنار یکدیگر قرار می گیرند و پس از نصب آرماتور، عملیات بتن ریزی به صورت همزمان انجام می شود. پس از رسیدن بتن به مقاومت اولیه، قالب ها باز شده و به بخش بعدی پروژه منتقل می شوند. این فرآیند تکرارشونده باعث کاهش زمان اجرای هر طبقه، افزایش بهره وری و کاهش هزینه های اجرایی خواهد شد.

قالب تونلی یکی از انواع قالب های خاص بتن محسوب می شود و بیشتر در ساختمان هایی با پلان تکرارشونده و دیوارهای باربر مورد استفاده قرار می گیرد. طراحی مدولار این سیستم، امکان اجرای سریع، کاهش درزهای اجرایی، افزایش دقت ابعادی و تولید سطوح بتنی با کیفیت بالا را فراهم می کند و آن را به یکی از اقتصادی ترین روش های قالب بندی در پروژه های عمرانی تبدیل کرده است.

تاریخچه قالب تونل فرم

با رشد شهرنشینی و افزایش ساخت ساختمان های بلند، روش های سنتی قالب بندی دیگر پاسخگوی نیاز پروژه های بزرگ نبودند. به همین دلیل، سیستم های صنعتی قالب بندی توسعه یافتند که یکی از مهم ترین آن ها قالب تونل فرم است. این سیستم نخستین بار در اواخر دهه ۱۹۷۰ میلادی معرفی شد و به دلیل سرعت اجرا، کیفیت بالای بتن ریزی و عملکرد مناسب در برابر زلزله، به سرعت در پروژه های ساختمانی سراسر جهان گسترش یافت.

در ایران نیز قالب تونل فرم ابتدا در پروژه هایی مانند شهرک اکباتان و برخی ساختمان های صنایع دفاع مورد استفاده قرار گرفت. پس از موفقیت این پروژه ها، استفاده از این سیستم توسعه یافت و در سال ۱۳۸۷ ضوابط اجرایی آن توسط مرکز تحقیقات راه، مسکن و شهرسازی در چارچوب مقررات ملی ساختمان مورد تایید قرار گرفت.

علت نام گذاری سیستم قالب بندی تونل فرم

نام تونل فرم از شکل ظاهری این سیستم گرفته شده است. قالب های فلزی دیوار و سقف به صورت یکپارچه در کنار هم قرار می گیرند و فضایی شبیه تونل ایجاد می کنند که امکان اجرای همزمان دیوارها و سقف را فراهم می سازد. پس از رسیدن بتن به مقاومت اولیه، قالب بدون نیاز به باز کردن قطعات کوچک، به صورت یکپارچه به بخش بعدی پروژه منتقل می شود.

یکی از مهم ترین مزایای قالب تونلی، قابلیت استفاده مکرر از قالب ها، سرعت بالای اجرا و کاهش مصرف مصالح است. به همین دلیل این سیستم گزینه ای ایده آل برای پروژه های انبوه سازی، مجتمع های مسکونی، برج ها و ساختمان هایی با پلان های تکرارشونده محسوب می شود.

کاربردهای قالب تونل فرم

قالب تونل فرم یکی از سریع ترین سیستم های قالب بندی بتن است که برای اجرای ساختمان های دارای دیوار باربر و پلان های تکرارشونده مورد استفاده قرار می گیرد. این سیستم با اجرای همزمان دیوار و سقف، زمان ساخت را کاهش داده و کیفیت نهایی سازه را افزایش می دهد. به همین دلیل در پروژه های انبوه سازی، مجتمع های مسکونی و ساختمان های مرتفع کاربرد گسترده ای دارد.

علاوه بر افزایش سرعت اجرا، استفاده از قالب تونل فرم باعث کاهش هزینه های نیروی انسانی، افزایش دقت ابعادی، بهبود مقاومت لرزه ای سازه و کاهش نیاز به نازک کاری می شود. این ویژگی ها باعث شده است که بسیاری از پروژه های عمرانی و ساختمانی از این سیستم استفاده کنند.

کاربرد	مزیت استفاده از تونل فرم
مجتمع های مسکونی	اجرای سریع طبقات و کاهش هزینه ساخت
برج های مسکونی و اداری	کیفیت بالا و اجرای یکنواخت سازه
بیمارستان و هتل	سرعت اجرا و کاهش زمان بهره برداری
خوابگاه و مراکز آموزشی	مناسب برای پلان های تکرارشونده
پروژه های انبوه سازی	کاهش زمان اجرا و افزایش بهره وری

اگر پروژه شما دارای طبقات مشابه و تکرارشونده است، قالب تونل فرم یکی از اقتصادی ترین و سریع ترین روش های قالب بندی محسوب می شود و می تواند کیفیت اجرا و سرعت ساخت را به طور قابل توجهی افزایش دهد.

روش های اجرای سازه با قالب تونل فرم

اجرای سازه با قالب تونل فرم معمولا به دو روش انجام می شود که انتخاب هر یک به نوع پروژه، زمان اجرا و شرایط سازه بستگی دارد.

۱. سیستم نیمه تونلی

در این روش، قالب های دیوار به صورت مجزا نصب می شوند و برای اجرای سقف از قالب های میزی یا سایر سیستم های قالب بندی استفاده می شود. سیستم نیمه تونلی انعطاف پذیری بیشتری دارد و برای پروژه هایی با پلان های متنوع یا محدودیت های اجرایی گزینه مناسبی است.

۲. سیستم تونلی کامل

در سیستم تونلی کامل، دیوارها و سقف به صورت همزمان بتن ریزی می شوند. این روش سرعت اجرای بسیار بالایی دارد و با ایجاد سازه ای یکپارچه، کیفیت بتن ریزی، مقاومت سازه و بهره وری پروژه را افزایش می دهد. به همین دلیل در پروژه های انبوه سازی و ساختمان های دارای طبقات تکرارشونده بیشترین کاربرد را دارد.

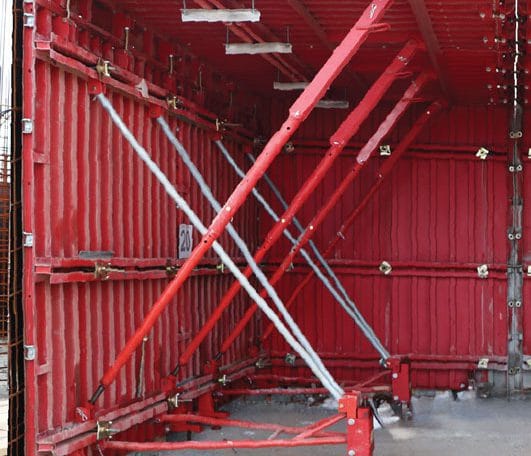

اجزای قالب تونل فرم

سیستم قالب تونل فرم از چند بخش اصلی تشکیل شده است که هر کدام نقش مهمی در استحکام، ایمنی و سرعت اجرای پروژه دارند.

پانل عمودی: برای قالب بندی دیوارهای بتنی استفاده می شود.
پانل افقی: وظیفه قالب بندی سقف را بر عهده دارد.
جک مورب: برای تنظیم، تثبیت و افزایش پایداری قالب ها به کار می رود.
پایه های تراز کننده: ارتفاع قالب را تنظیم کرده و تراز بودن سیستم را تضمین می کنند.
چرخ های حمل قالب: جابه جایی سریع و آسان مجموعه قالب را امکان پذیر می سازند.
براکت ها: سکوی کار ایمن برای تردد نیروها و قرارگیری تجهیزات اجرایی هستند.
بلت و مهره: از باز شدن قالب ها در برابر فشار بتن جلوگیری کرده و استحکام سیستم را حفظ می کنند.

هماهنگی صحیح این اجزا باعث می شود قالب تونل فرم با حداکثر سرعت، دقت و ایمنی عمل کرده و کیفیت نهایی سازه بتنی به طور قابل توجهی افزایش یابد.

نیاز به طراحی یا ساخت قالب تونل فرم دارید؟
کارشناسان تنها پولاد با طراحی اختصاصی، تولید قالب های تونل فرم و ارائه مشاوره فنی، مناسب ترین راهکار را متناسب با مشخصات پروژه شما ارائه می دهند. برای دریافت مشاوره و استعلام قیمت، با کارشناسان ما در ارتباط باشید.

مزایای قالب تونل فرم

سیستم قالب تونل فرم یکی از سریع ترین و اقتصادی ترین روش های اجرای ساختمان های بتنی با دیوار باربر است. در این روش، دیوارها و سقف به صورت همزمان بتن ریزی می شوند که علاوه بر افزایش سرعت اجرا، کیفیت سازه، دقت ابعادی و مقاومت نهایی ساختمان را نیز به شکل قابل توجهی افزایش می دهد. به همین دلیل امروزه این سیستم در پروژه های انبوه سازی، برج های مسکونی، هتل ها، بیمارستان ها و ساختمان های صنعتی کاربرد گسترده ای دارد.

سرعت بسیار بالای اجرا

بزرگ ترین مزیت قالب تونل فرم، اجرای همزمان سقف و دیوار در هر سیکل بتن ریزی است. این موضوع باعث می شود زمان اجرای هر طبقه به حداقل برسد و پروژه در مدت زمان کوتاه تری تکمیل شود. در پروژه های انبوه سازی، این مزیت تاثیر مستقیمی بر کاهش هزینه های اجرایی دارد.

کاهش هزینه های پروژه

اگرچه هزینه اولیه ساخت یا خرید قالب تونل فرم نسبت به قالب های معمولی بیشتر است، اما به دلیل استفاده مکرر، کاهش نیروی انسانی، کاهش زمان اجرا و حذف بسیاری از عملیات جانبی، هزینه نهایی پروژه به شکل محسوسی کاهش پیدا می کند.

کیفیت بالای سطح بتن

دقت بالای ساخت قالب ها باعث ایجاد سطوح صاف، یکنواخت و بدون اعوجاج می شود. در نتیجه نیاز به گچ کاری یا نازک کاری کاهش یافته و هزینه های تکمیل ساختمان کمتر خواهد شد.

مقاومت بیشتر سازه

بتن ریزی یکپارچه دیوار و سقف باعث حذف بسیاری از درزهای اجرایی شده و عملکرد سازه را در برابر زلزله، بارهای جانبی و نیروهای وارده بهبود می دهد. به همین دلیل سیستم تونل فرم یکی از روش های مناسب برای مناطق زلزله خیز محسوب می شود.

ایمنی بالاتر در اجرا

استفاده از سکوهای کاری، تجهیزات استاندارد و کاهش عملیات دستی باعث افزایش ایمنی نیروهای اجرایی و کاهش احتمال بروز حوادث در کارگاه می شود.

قابلیت استفاده مجدد

در صورت نگهداری صحیح، قالب های تونل فرم قابلیت صدها مرتبه استفاده مجدد را دارند و همین موضوع باعث می شود برای پروژه های بزرگ و تکرارشونده بسیار مقرون به صرفه باشند.

کاهش ضایعات و مصرف مصالح

دقت بالای قالب بندی موجب کاهش پرت بتن، مصالح مصرفی و عملیات اصلاحی می شود. این موضوع علاوه بر صرفه اقتصادی، به کاهش ضایعات ساختمانی نیز کمک می کند.

مزایا و محدودیت های قالب تونل فرم

مزایا	محدودیت ها
اجرای همزمان سقف و دیوار	سرمایه اولیه نسبتا بالا
سرعت بسیار زیاد ساخت	مناسب نبودن برای پروژه های کوچک
کیفیت بالای سطح بتن	نیاز به برنامه ریزی دقیق اجرا
مقاومت مناسب در برابر زلزله	نیاز به جرثقیل و تجهیزات مناسب
استفاده مجدد از قالب ها	انعطاف کمتر در تغییر پلان های تکراری

معایب قالب تونل فرم

در کنار مزایای فراوان، سیستم قالب تونل فرم نیز مانند هر روش اجرایی دیگری محدودیت هایی دارد که باید قبل از انتخاب آن مورد بررسی قرار گیرد.

هزینه اولیه بالا

طراحی و ساخت قالب های تونل فرم هزینه بیشتری نسبت به قالب های معمولی دارد. به همین دلیل استفاده از این سیستم زمانی توجیه اقتصادی پیدا می کند که پروژه دارای تعداد طبقات یا واحدهای تکراری باشد.

محدودیت در تغییرات معماری

این سیستم برای پلان های منظم و تکرارشونده طراحی می شود؛ بنابراین ایجاد تغییرات مداوم در ابعاد فضاها یا معماری داخلی می تواند هزینه و زمان اجرا را افزایش دهد.

نیاز به فضای کافی در کارگاه

جابجایی قالب های بزرگ تونل فرم به فضای مناسب، مسیر دسترسی و تجهیزات بالابر مانند تاورکرین نیاز دارد. به همین دلیل اجرای این سیستم در پروژه هایی با فضای محدود ممکن است دشوار باشد.

نیاز به تیم اجرایی متخصص

مونتاژ، تنظیم، بتن ریزی و قالب برداری در سیستم تونل فرم باید توسط نیروهای آموزش دیده انجام شود تا کیفیت اجرا و ایمنی پروژه حفظ گردد.

جمع بندی

اگر پروژه شما دارای پلان های تکراری، تعداد طبقات بالا و حجم قابل توجهی از عملیات بتن ریزی باشد، قالب تونل فرم یکی از بهترین گزینه ها برای افزایش سرعت ساخت، کاهش هزینه های اجرایی و ارتقای کیفیت سازه خواهد بود. انتخاب صحیح این سیستم، طراحی مهندسی دقیق و استفاده از قالب های استاندارد، نقش مهمی در موفقیت پروژه های عمرانی و انبوه سازی ایفا می کند.

برای دریافت مشاوره تخصصی، طراحی، ساخت و استعلام قیمت قالب تونل فرم متناسب با پروژه خود، با کارشناسان تنها پولاد تماس بگیرید.

ملزومات اجرای سیستم قالب تونل فرم

اجرای موفق سیستم قالب تونل فرم تنها به کیفیت قالب ها وابسته نیست؛ بلکه طراحی سازه و معماری نیز باید از ابتدا متناسب با این سیستم انجام شود. رعایت این الزامات باعث افزایش سرعت اجرا، کاهش هزینه ها و بهبود کیفیت نهایی پروژه خواهد شد.

طراحی پلان متقارن: پلان های متقارن باعث کاهش هزینه ساخت قالب و افزایش سرعت اجرا می شوند.
جانمایی متمرکز تاسیسات: مسیر تاسیسات مکانیکی، برقی و لوله کشی باید از ابتدا به صورت متمرکز طراحی شود.
تکرار پلان طبقات: هرچه طبقات شباهت بیشتری به یکدیگر داشته باشند، بهره وری سیستم تونل فرم افزایش می یابد.
ابعاد مناسب دهانه ها: عرض دهانه ها بهتر است بین ۳ تا ۵.۵ متر و عمق تونل حداکثر ۶ متر در نظر گرفته شود.
جانمایی بازشوها: محل درب ها، پنجره ها و سایر بازشوها باید به گونه ای طراحی شود که خروج قالب بدون مشکل انجام شود.
انتخاب بتن مناسب: در صورت استفاده از بتن اکسپوز، کیفیت بتن و دقت اجرای قالب بندی اهمیت بیشتری خواهد داشت.
طراحی صحیح دال و دیوارها: ضخامت دال، محل دیوارهای باربر و عملکرد لرزه ای سازه باید بر اساس ضوابط مهندسی طراحی شوند.
هماهنگی تیم طراحی: طراحی راه پله، چاه آسانسور و سایر بخش های ثابت ساختمان باید با همکاری طراح سازه، معمار و طراح قالب انجام شود.

رعایت این نکات باعث می شود سیستم قالب تونل فرم با حداکثر راندمان اجرا شده و علاوه بر کاهش هزینه ها، کیفیت، سرعت و ایمنی پروژه نیز افزایش پیدا کند.

تفاوت سیستم تونل فرم و نیمه تونل فرم

سیستم تونل فرم و نیمه تونل فرم هر دو برای اجرای سریع ساختمان های بتنی به کار می روند، اما تفاوت اصلی آن ها در نحوه اجرای سقف و دیوار است. در سیستم تونل فرم، قالب سقف و دیوار به صورت یکپارچه نصب شده و هر دو بخش همزمان بتن ریزی می شوند. این روش سرعت اجرا را افزایش داده و یکپارچگی بیشتری در سازه ایجاد می کند.

در مقابل، در سیستم نیمه تونل فرم، قالب دیوار و سقف به صورت جداگانه اجرا می شوند. معمولا برای دیوارها از قالب لارج پنل و برای اجرای سقف از میز پرنده استفاده می شود. این روش انعطاف بیشتری در اجرای پروژه هایی با پلان های متنوع فراهم می کند.

معیار	تونل فرم	نیمه تونل فرم
اجرای سقف و دیوار	همزمان و یکپارچه	به صورت مجزا
سرعت اجرا	بسیار بالا	متوسط تا بالا
انعطاف در طراحی	کمتر	بیشتر
کاربرد	پروژه های انبوه سازی و پلان های تکراری	پروژه های با پلان متنوع

تدارکات و پشتیبانی در اجرای قالب تونل فرم

اجرای موفق سیستم قالب تونل فرم به برنامه ریزی دقیق، تامین به موقع تجهیزات و هماهنگی کامل میان تیم های طراحی، آرماتوربندی، قالب بندی و بتن ریزی وابسته است. از آنجا که این سیستم به صورت پیوسته اجرا می شود، هرگونه وقفه می تواند بر زمان و کیفیت پروژه تاثیر بگذارد.

استفاده از قالب های استاندارد، تجهیزات مناسب، جرثقیل، نیروی اجرایی متخصص و مدیریت صحیح مراحل اجرا، نقش مهمی در افزایش سرعت، کاهش هزینه ها و دستیابی به یک سازه باکیفیت خواهد داشت.

انواع سیستم‌های قالب تونل فرمی

سیستم‌های قالب تونل فرم به دو نوع اصلی تقسیم می‌شوند: فولادی و آلومینیومی. قالب تونل فرم فولادی به دلیل استحکام و دوام خود مشهور است و آن را برای پروژه‌های مقیاس بزرگی که به دهانه‌های طولانی و ظرفیت‌های باربری بالا نیاز دارند، مناسب می‌سازد. از سوی دیگر، سیستم‌های قالب بندی تونل آلومینیومی سبک‌تر، آسان‌تر و سریع‌تر جمع آوری می‌شوند و راه حلی کارآمد برای پروژه‌هایی با برنامه ریزی‌های فشرده تر ارائه می‌دهند. هر دو نوع مهندسی شده‌اند تا قابلیت تکرار و کارایی را ارائه دهند و در نتیجه هزینه‌های نیروی کار و زمان ساخت را کاهش دهند. با این حال لازم به ذکر است که معمولا قالب های تونلی طراحی و تولید شده در ایران از جنس فولاد هستند.

قالب تونل فرم چگونه ساخته می شود؟

ساخت قالب تونل فرم بر پایه یک سیستم یکپارچه و مدولار انجام می شود که امکان اجرای همزمان دیوار و سقف را فراهم می کند. این سیستم از پنل های فولادی بزرگ تشکیل شده که به وسیله مهاربندها، جک ها و اسکافلد در کنار یکدیگر قرار می گیرند و هنگام بتن ریزی، پایداری کامل قالب را حفظ می کنند. طراحی مدولار این سیستم باعث می شود قالب ها پس از هر مرحله اجرا، به راحتی باز شده و در طبقات بعدی یا پروژه های دیگر دوباره مورد استفاده قرار گیرند.

در فرآیند مونتاژ، ابتدا پنل های دیوار نصب شده و سپس قالب سقف به آن متصل می شود. پس از آرماتوربندی و جانمایی تاسیسات، عملیات بتن ریزی دیوار و سقف به صورت همزمان انجام می شود. این روش علاوه بر افزایش سرعت اجرا، دقت ابعادی، کیفیت سطح بتن و یکپارچگی سازه را نیز به میزان قابل توجهی افزایش می دهد.

به دلیل استحکام بالا، قابلیت استفاده مجدد و سرعت اجرای زیاد، قالب تونل فرم یکی از پیشرفته ترین سیستم های قالب بندی بتن در پروژه های انبوه سازی، برج سازی و ساختمان های بتنی مدرن محسوب می شود.

مراحل اجرای سیستم قالب تونل فرم

اجرای سیستم قالب تونل فرم بر اساس یک چرخه منظم و تکرارشونده انجام می شود که در هر مرحله کیفیت، سرعت و دقت پروژه را تضمین می کند.

طراحی و برنامه ریزی: طراحی سازه، تولید قالب ها و برنامه ریزی مراحل اجرا متناسب با مشخصات پروژه انجام می شود.
مونتاژ قالب ها: پنل های دیوار، سقف و تجهیزات جانبی در محل پروژه نصب و تراز می شوند.
آرماتوربندی و بتن ریزی: پس از نصب میلگردها و تاسیسات، دیوار و سقف به صورت همزمان بتن ریزی می شوند.
باز کردن قالب: بعد از رسیدن بتن به مقاومت اولیه، قالب ها باز شده و برای اجرای سیکل بعدی به طبقه یا بخش بعد منتقل می شوند.
تکرار چرخه اجرا: این فرآیند تا تکمیل تمامی طبقات پروژه با همان قالب ها ادامه پیدا می کند.

اجرای منظم این چرخه، یکی از مهم ترین دلایل سرعت بالا، کیفیت یکنواخت و صرفه اقتصادی سیستم قالب تونل فرم در پروژه های ساختمانی بزرگ است.

جدول چرخه عملیاتی ۲۴ ساعته سیستم قالب تونل فرم

فعالیت کلیدی در چرخه	زمان استاندارد (ساعت)	ملاحظات فنی
باز کردن و تمیز کاری قالب	2	جدا کردن قطعات جانبی، تنظیم جک ها و تمیز کردن سطوح قالب
انتقال به تراز بالاتر	1	انتقال قالب های تمیز شده توسط جرثقیل به موقعیت جدید
نصب و تراز نهایی قالب	3	فیکس کردن و تنظیم دقیق شاقولی و تراز قالب ها در طبقه جدید
آرماتوربندی و تاسیسات	12	اجرای شبکه های میلگرد و لوله گذاری تاسیسات (این بخش طولانی ترین زمان را به خود اختصاص می‌دهد.)
کنترل کیفی و بتن ریزی	3	بازرسی نهایی ناظر و اجرای بتن ریزی یکپارچه دیوار و سقف
عمل آوری تسریع شده	3	اعمال حرارت یا سایر روش ها برای کسب مقاومت زودهنگام
جمع کل زمان یک چرخه	24	تکرار مداوم این چرخه، سرعت بالای ساخت را تضمین می‌کند

عوامل موثر بر قیمت قالب بندی تونلی فرم

عوامل متعددی بر هزینه استفاده از قالب تونل فرم در پروژه‌های ساختمانی تأثیر می گذارد:

سرمایه گذاری اولیه: هزینه اولیه برای دستیابی به قالب تونلی می تواند قابل توجه باشد، اما قابلیت استفاده مجدد آن در طول زمان این را جبران می‌کند.
هزینه‌های کار: در حالی که سیستم به نیروی کار کمتری نیاز دارد، کارگران ماهر برای مونتاژ و مدیریت قالب ضروری هستند که بر هزینه‌های کلی تأثیر می گذارد.
هزینه مصالح: هزینه مصالح اعم از بتن و آرماتور باید در بودجه پروژه لحاظ شود.
بهره وری عملیاتی: کارایی سیستم قالب بندی تونل فرم می تواند به طور قابل توجهی زمان بندی پروژه و هزینه‌های مرتبط را کاهش دهد و صرفه جویی درازمدت را فراهم کند.

قالب تونلی یک روشی در صنعت ساخت و ساز است که کاربردها و مزایای بی‌شماری را ارائه می‌دهد که فرایندهای ساخت و ساز را ساده می‌کند و هزینه‌ها را کاهش می‌دهد. با درک و استفاده از این روش نوآورانه، متخصصان ساخت و ساز می‌توانند به نتایج بهتری دست یابند و اهمیت قالب بندی تونل را در شیوه‌های ساخت و ساز مدرن برجسته کنند.

هزینه نسبتا بالای قالب سازی در نگاه اول شاید ناخوشایند باشد، ولی با توجه به کاهش زمان اجرا و حذف هزینه های جانبی و کاهش نیروی انسانی و همچنین کیفیت محصول نهایی، این مقوله نیز توجیه پذیر است.

شاد این موارد را نیز بپسندید: جک سقفی + مشخصات وزنی و قیمت

خرید قالب تونل فرم

خرید قالب تونل فرم زمانی بهترین نتیجه را خواهد داشت که مشخصات پروژه، تعداد دفعات استفاده، کیفیت ساخت و خدمات پشتیبانی تولیدکننده به دقت بررسی شوند. انتخاب یک سیستم استاندارد علاوه بر افزایش سرعت اجرا، هزینه های نگهداری و تعمیرات را نیز کاهش می دهد.

کیفیت ساخت: استفاده از فولاد استاندارد، جوشکاری دقیق و قطعات مقاوم، عمر مفید قالب را افزایش می دهد.
طراحی متناسب با پروژه: ابعاد و جزئیات قالب باید براساس نقشه های اجرایی پروژه طراحی شوند.
صرفه اقتصادی: اگرچه هزینه اولیه قالب تونلی نسبت به برخی سیستم ها بیشتر است، اما به دلیل استفاده مکرر و کاهش زمان اجرا، در پروژه های بزرگ کاملا مقرون به صرفه خواهد بود.
پشتیبانی فنی: انتخاب تولیدکننده ای که خدمات طراحی، آموزش نصب و پشتیبانی اجرایی ارائه دهد، ریسک اجرای پروژه را به حداقل می رساند.

طراحی و تولید قالب تونل فرم

طراحی قالب تونل فرم کاملا براساس نقشه های معماری و سازه انجام می شود. پس از بررسی پلان ها، محاسبات اولیه، تهیه مدل سه بعدی و تایید نهایی، فرآیند تولید آغاز شده و قالب ها متناسب با شرایط پروژه ساخته می شوند.

استفاده از نرم افزارهای مهندسی، طراحی مدولار و ماشین آلات دقیق باعث می شود قالب های تولید شده از نظر ابعاد، استحکام و سرعت مونتاژ، بالاترین کیفیت را داشته باشند. همچنین امکان سفارشی سازی قالب برای پروژه های خاص نیز وجود دارد.

نکات مهم در طراحی قالب تونلی

طراحی اختصاصی براساس نقشه و ابعاد پروژه
مدل سازی سه بعدی قبل از تولید
استفاده از سیستم مدولار برای مونتاژ سریع
کاهش وزن سازه بدون افت مقاومت
امکان استفاده مجدد در پروژه های متعدد

مشاوره تخصصی خرید و طراحی قالب تونل فرم

اگر برای پروژه خود به خرید، طراحی یا تولید قالب تونل فرم نیاز دارید، کارشناسان تنها پولاد آماده هستند تا با بررسی نقشه های اجرایی، مناسب ترین سیستم قالب بندی را متناسب با ابعاد پروژه، تعداد سیکل اجرا و بودجه شما پیشنهاد دهند.

مراحل اجرای قالب تونل فرم

اجرای سیستم قالب تونل فرم به صورت یک چرخه منظم انجام می شود تا دیوارها و سقف هر طبقه به صورت همزمان بتن ریزی شوند. رعایت ترتیب مراحل زیر، سرعت اجرا، کیفیت بتن و ایمنی پروژه را افزایش می دهد.

۱- آماده سازی فونداسیون و نصب رامکا

ابتدا فونداسیون مطابق نقشه های اجرایی آماده شده و میلگردهای انتظار نصب می شوند. سپس رامکا یا پاشنه بتنی در امتداد دیوارها اجرا می شود تا محل استقرار قالب ها دقیق و تراز باشد. در طبقات ابتدایی مسیر حرکت قالب ها نیز برای جابه جایی آسان آماده می گردد.

۲- آرماتوربندی و اجرای تاسیسات

پس از آماده شدن بستر، آرماتوربندی دیوارها و سقف انجام شده و همزمان محل بازشوها، لوله های برق، تاسیسات مکانیکی و سایر تجهیزات داخل قالب جانمایی می شوند تا پس از بتن ریزی نیازی به تخریب بتن وجود نداشته باشد.

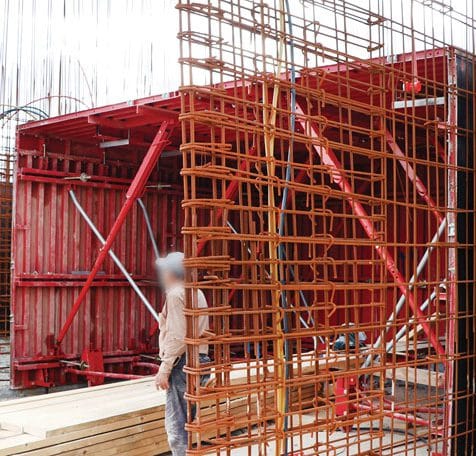

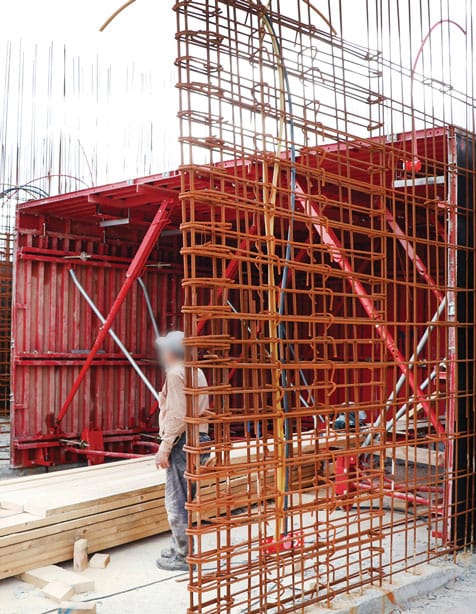

۳- نصب و مونتاژ قالب تونل فرم

قالب های دیوار و سقف توسط جرثقیل یا تجهیزات حمل در محل قرار گرفته و دو نیم تونل به وسیله قفل ها، بولت ها و اتصالات مخصوص به یکدیگر متصل می شوند. در این مرحله تراز، شاقول بودن و استحکام قالب ها به دقت کنترل می شود.

۴- بتن ریزی همزمان دیوار و سقف

پس از تایید نهایی قالب بندی، بتن ریزی دیوارها و سقف به صورت یکپارچه انجام می شود. استفاده از بتن مناسب و ویبره اصولی باعث افزایش کیفیت، کاهش کرموشدگی و دستیابی به مقاومت مورد نیاز خواهد شد.

۵- قالب برداری و انتقال به طبقه بعد

پس از رسیدن بتن به مقاومت اولیه، اتصالات باز شده و قالب ها از سازه جدا می شوند. سپس قالب ها تمیز، روغن کاری و برای اجرای طبقه بعدی منتقل می شوند. این چرخه در هر طبقه تکرار شده و امکان اجرای سریع پروژه را فراهم می کند.

اجرای صحیح این مراحل باعث افزایش سرعت ساخت، کاهش مصرف مصالح، بهبود کیفیت بتن و افزایش دوام سازه خواهد شد و به همین دلیل سیستم قالب تونل فرم یکی از بهترین روش ها برای پروژه های انبوه سازی و ساختمان های تکرارشونده محسوب می شود.

مجموعه تنها پولاد به عنوان یکی از بزرگترین و پیشروترین فعالان حوزه طراحی و تولید انواع سیستم های قالب بندی، طراحی سیستم های قالب بندی تونل فرم را با کیفیت ارائه می دهد. جهت ثبت سفارش طراحی و ساخت قالب های تونلی متناسب با پروژه های خود، می توانید با شماره تماس های مندرج در سایت در بخش تماس با ما یا شماره تماس 02154651000 ارتباط برقرار نمایید و ضمن ارتباط با کارشناسان فروش مجموعه و دریافت مشاوره رایگان، سفارش خود را ثبت نمایید.

تصاویر قالب تونل فرم

سوالات متداول

چه نکاتی در کیفیت قالب تونل فرم تاثیرگذار است؟

دقت در طراحی و ساخت از مهمترین نکات موثر در کیفیت بوده و در نتیجه مونتاژ آسان و یکپارچگی سطوح و همچنین استحکام بالا حاصل می گردد.

متعلقات استاندارد سیستم قالب تونل فرم چیست؟

با توجه به گستردگی این شیوه از قالب بندی، متعلقات هر قالب بر اساس نیاز کارفرمایان پیش بینی و تامین می گردد.

قیمت و شرایط خرید قالب تونل فرم چیست؟

برای اطلاع از قیمت روز قالب تونل فرم و ثبت سفارش طراحی قالب تونل فرم با شماره تماس های مندرج در سایت ارتباط برقرار نمایید. از این طریق می توانید ضمن ثبت سفارش خود، از مشاوره رایگان خرید قالب های تونل فرم نیز برخوردار شوید.

مهم ترین مزیت قالب تونل فرم چیست؟

اجرای همزمان دیوار و سقف، افزایش سرعت ساخت، کاهش هزینه های اجرایی و ایجاد سازه ای یکپارچه از مهم ترین مزایای این سیستم هستند.

آیا امکان طراحی سفارشی قالب تونل فرم وجود دارد؟

بله، قالب تونل فرم براساس نقشه های معماری و سازه هر پروژه طراحی و تولید می شود تا بهترین عملکرد و بیشترین بهره وری را در اجرا داشته باشد.

قالب تونل فرم برای چه ساختمان هایی مناسب است؟

این سیستم بیشتر در پروژه های انبوه سازی، مجتمع های مسکونی، هتل ها، بیمارستان ها و ساختمان هایی با پلان تکرارشونده استفاده می شود.

تفاوت قالب تونل فرم با نیمه تونل فرم چیست؟

در تونل فرم، دیوار و سقف به صورت همزمان بتن ریزی می شوند، اما در نیمه تونل فرم قالب دیوار و سقف به صورت جداگانه اجرا می شوند.

آیا قالب تونل فرم قابلیت استفاده مجدد دارد؟

بله، در صورت تولید استاندارد و نگهداری صحیح، قالب های تونل فرم قابلیت استفاده در صدها سیکل اجرایی را دارند.

نویسنده :

تیم تولید محتوا

ما در تنها پولاد، با تعهدی شبانه‌روزی و بی‌وقفه، می‌کوشیم تا به شما اطلاعاتی کامل، دقیق و جامع درباره سیستم‌های نوآورانه قالب بندی بتن ارائه دهیم و تجربه‌ای بی نظیر از کیفیت و دانش در اختیارتان بگذاریم.

منتشر شده در اردیبهشت ۱۳۹۹
