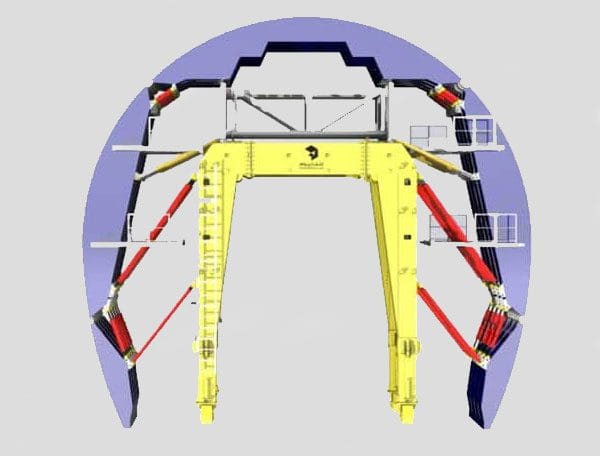

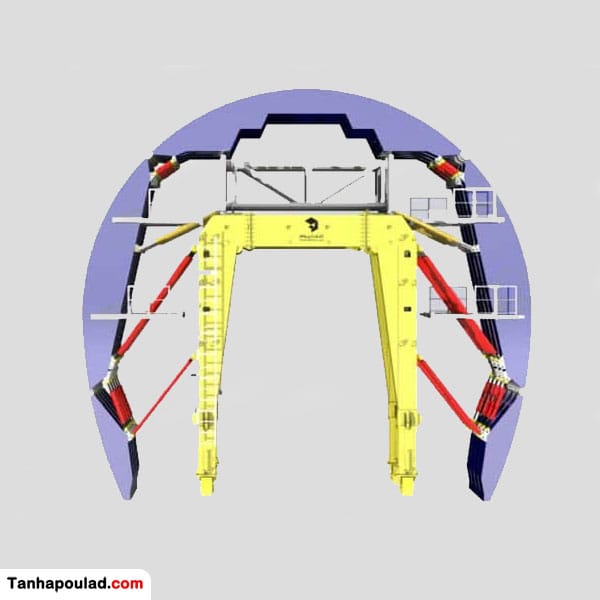

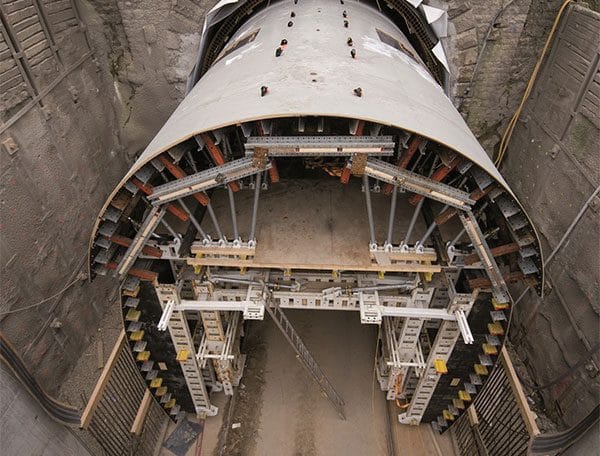

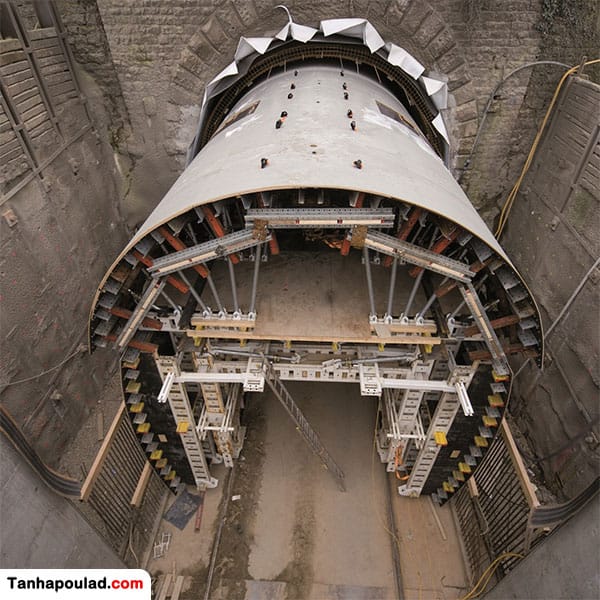

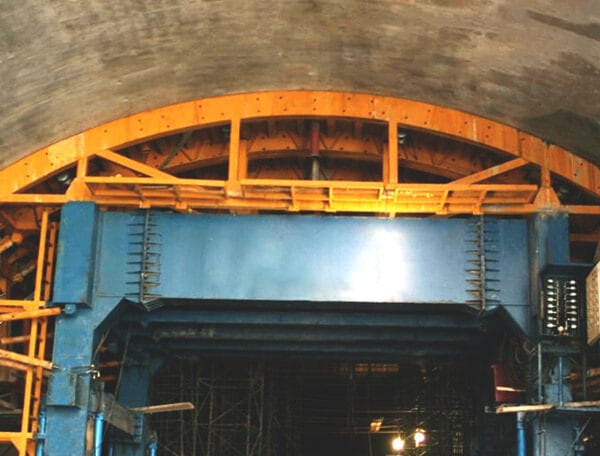

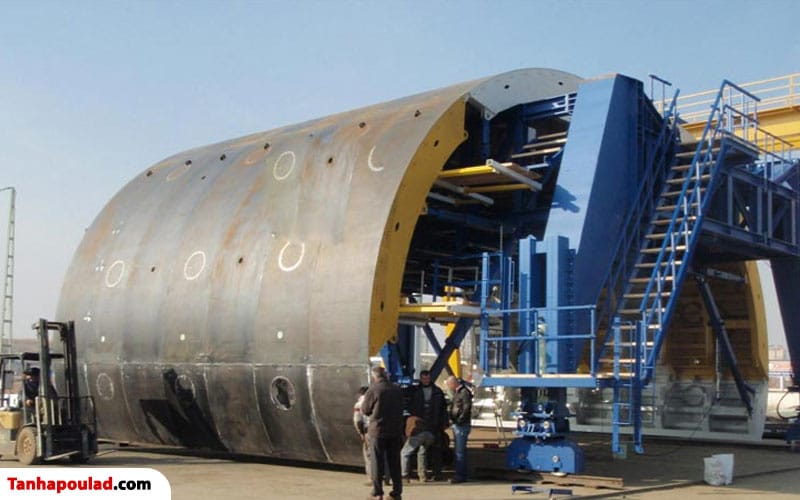

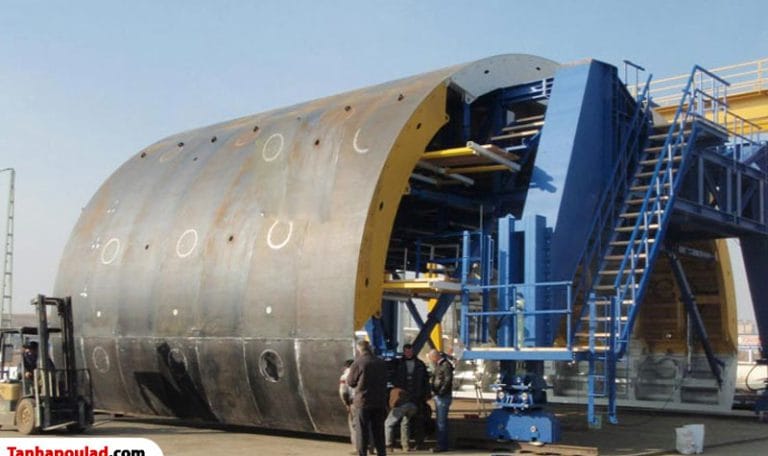

قالب تونل لاینینگ چیست ؟
قالب تونل لاینینگ برای اجرای بتن ریزی در سطح مقطع های مدور ، نعلی شکل، بیضوی و اشکال مشابه در طول های بالا که یکپارچگی و پیوستگی بتن حائز اهمیت بوده و استفاده از سیستم قالب تونل مرسوم است که این قالب ها با توجه به موارد مصرف در پروژه هایی مانند تونل آزاد راه و تونل راه آهن که در ابعاد بالا و در نتیجه وزن و فشار بالای وارده بر قالب، از محصولات تخصصی شرکت تنها پولاد به شمار می رود.
قالب بتن تونل لاینینگ، یک عنصر اساسی در فرایند ساخت تونل و زیرزمینی است و بهعنوان یک پوشش حفاظتی برای دیوارهها و سقف تونل ایجاد میشود. این قالبها اغلب از بتن مسلح ساخته میشوند و وظیفه ایجاد یک سطح صاف، مقاوم و محافظتی برای تونل را دارند.
قالب بتن تونل لاینینگ بهصورت استاندارد ایجاد میشود و از مواد باکیفیت برتری ساخته میشود تا تحت تأثیرات مختلف زمینشناسی و اثرات خارجی مانند فشار خاک، آب، و سایر نیروها، ایستایی و کیفیت سازه حفظ شود.
قالب بتن تونل لاینینگ در پروژههای تونل، مترو، تصفیهخانهها و سازههای زیرزمینی دیگر بهعنوان یک عنصر بسیار حیاتی مورداستفاده قرار میگیرد. این سازهها با این قالبهای بتن میتوانند مقاومت مکانیکی بالا، مقاومت به عوامل محیطی و طول عمر بیشتری داشته باشند.
مشخصات فنی قالب بتن تونل لاینینگ
قالب های تونل لاینینگ از چهار بخش اصلی (دیواره ها، عملگر ها و اتصالات، شاسی و ارابه) تشکیل می گردد.
قسمت ارابه این قالب بتن به دو صورت: ۱. خودکششی روی ریل و یا بستر سازه ۲. مکانیکی حمل شونده توسط ماشین آلات تولید می گردد. در سیستم خودکششی قالب در راستای طولی تونل حرکت کرده و بستر بتن ریزی را به صورت پیوسته تامین می نماید.
استفاده از جک های هیدرولیک به منظور کنترل دیواره های باز شونده با وزن بالا و افزایش سهولت پروژه می باشد که در پروژه هایی با مقاطع کوچک تر برای جلوگیری از اتلاف هزینه از سیستم های مکانیکی و جک های دستی استفاده می شود.
قالب های تونل لاینینگ اغلب در طول های ۶ ، ۹ و ۱۲ متری طراحی و اجرا می شود.

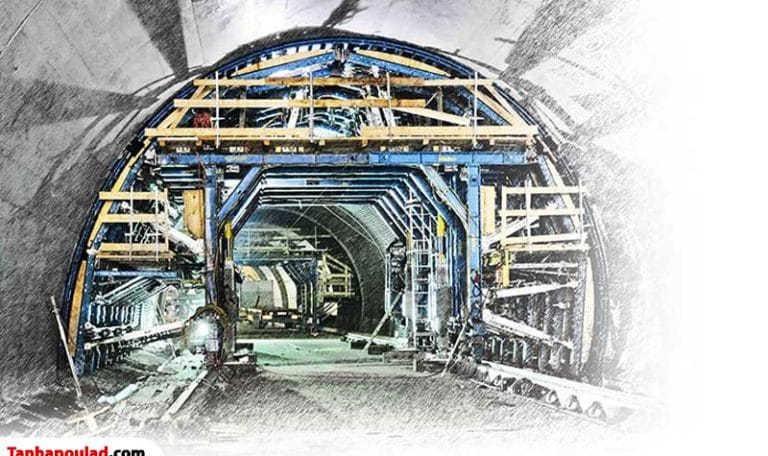

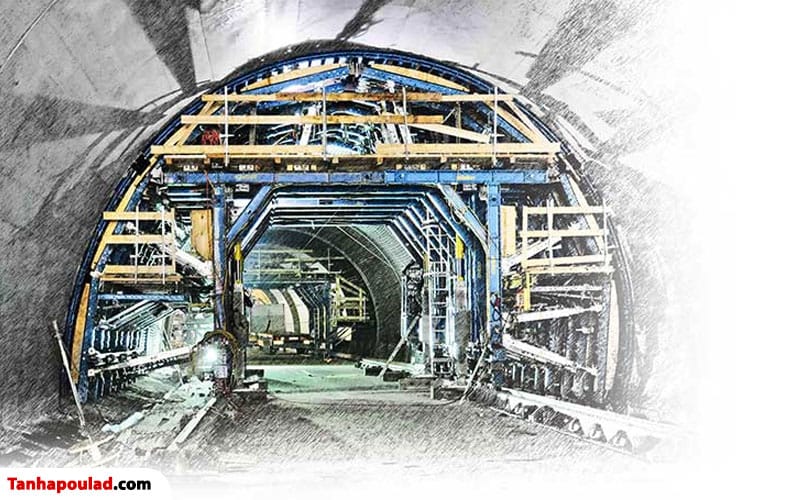

انواع سیستم قالب بندی تونل لاینینگ
قالب بندی تونل لاینینگ یک جنبه مهم در عملیات ساخت تونلها و سازههای زیرزمینی است که تأثیر بسزایی در عملکرد و مقاومت سازه دارد. انتخاب و استفاده از نوع مناسب سیستم قالب بندی تونل لاینینگ بستگی به شرایط جغرافیایی، نوع خاک، فشار زیرزمینی و نیازهای پروژه دارد. در زیر، به برخی از انواع رایج قالببندی تونل لاینینگ پرداخته میشود:
۱- قالب بندی پنجرهای
در این نوع قالب بندی، تونل بهصورت پنجرههای کوچک تقسیم میشود. این روش به کاهش فشارهای زیرزمینی و افت فشار آب کمک میکند. علاوه بر این، این نوع سیستم قالب بندی بتن به ایجاد پشتههای مستقل کمک میکند که در صورت نیاز به تعمیرات یا نگهداری، این پنجرهها قابلدسترس هستند.
۲- قالب بندی تیوبلینینگ
در این روش، از تیوبهای فلزی یا پلاستیکی بهعنوان قالب بندی استفاده میشود. این تیوبها بهصورت عمودی در دیوارهای تونل قرار میگیرند و پس از ریختن بتن، تشکیل یک ساختار مستحکم میدهند. این نوع قالب بندی بهخاطر سرعت بالا و امکان کنترل دقیق تخلخل بتن مورد توجه است.
۳- قالب بندی نیمه دائمی
در این روش، از قالب بندیهای نیمه دائمی مانند تونلهای پیشساخته یا قوطیهای فلزی استفاده میشود. این نوع قالب بندی برای تونلهای با طول بلند و شیب زیاد مناسب است و به دلیل استحکام بالا و سرعت اجرا موردتوجه قرار میگیرد.
۴- قالب بندی متحرک
این نوع قالب بندی تونل لاینینگ از قالبهایی استفاده میکند که میتوانند بهصورت متحرک حرکت کنند. این روش به افزایش سرعت اجرا و کاهش هزینهها کمک میکند، زیرا قالب متحرک میتواند به سرعت به مرحلههای مختلف حرکت کند و زمان برای تنظیم بتن را کاهش دهد.
بهطورکلی، انتخاب قالب بندی تونل لاینینگ به توجه به شرایط محیطی و نیازهای پروژه انجام میشود تا عملکرد سازه به بهترین شکل ممکن ارتقا یابد.
کاربردهای قالب تونل لاینینگ
قالب تونل لاینینگ، در عملیات ساخت تونلها و سازههای زیرزمینی، بهعنوان یک عنصر بسیار حیاتی شناخته میشود که در صنایع مختلف و کاربردهای متنوع به کار میرود. در زیر، به برخی از کاربردهای این قالب پرداخته خواهد شد:
۱- تونلسازی
قالب تونل لاینینگ در عملیات تونلسازی بهعنوان وسیله اصلی برای ایجاد دیوارهای تونل و جلوگیری از فروپاشی خاک و آب به کار میرود. این قالب باعث ایجاد یک ساختار محکم و مقاوم در برابر فشارهای زیرزمینی میشود.
۲- سازههای زیرزمینی
در پروژههای ساخت سازههای زیرزمینی نظیر انبارها، پارکینگها، و ایستگاههای مترو، قالب تونل لاینینگ بهمنظور ایجاد دیوارهای مستحکم و مقاوم در برابر نیروهای جانبی و فشارهای زیرزمینی استفاده میشود.
۳- تونلهای آب و فاضلاب
در پروژههای توسعه شبکه آب و فاضلاب، این نوع قالب خاص بتن بهمنظور ایجاد لولههای مقاوم و عایق در برابر نفوذ آب و آب کیفیت مطلوب استفاده میشود.
۴- تونلهای راه آهن و مترو
در ساخت تونلهای راهآهن و مترو، قالب تونل لاینینگ جهت ایجاد دیوارهای مستحکم و مقاوم در برابر نیروهای خاکی و آبی به کار میرود. این کاربرد به اجرای امن و پایدارترین سازهها در زیرزمین کمک میکند.
۵- تونلهای جهت انتقال انرژی
در پروژههای احداث تونلها جهت انتقال نیروی برق یا لولههای گاز و نفت، این نوع قالب بهمنظور ایجاد یک محیط مطمئن و مقاوم در برابر عوامل محیطی و فشارهای خارجی به کار میرود.
به طور خلاصه، قالب تونل لاینینگ بهعنوان یک ابزار چندکاره در ساخت تونلها و سازههای زیرزمینی باعث افزایش ایمنی، مقاومت و دوام این سازهها میشود.
مراحل اجرای سازه با قالب تونل لاینینگ
مراحل اجرای سازه با قالب تونل لاینینگ بتن یک روش پیشرفته و کارآمد در ایجاد پروژههای زیرزمینی است. این روش از تکنولوژیهای مدرن و قالبهای خاصی بهره میبرد که در ادامه به مراحل اجرای این سازهها اشاره خواهیم کرد.
۱- حفاری تونل
ابتداییترین گام در اجرای سازه با قالب تونل لاینینگ بتن، حفاری تونل است. این عملیات با استفاده از ماشین حفاری یا تونل حفاری انجام میشود. تونل با ابعاد و شیب مورد نیاز براساس طرح مهندسی حفر میشود.
۲- قالبگذاری تونل
پس از حفر تونل، قالب تونل لاینینگ بتن به داخل آن نصب میشود. قالب از مواد مقاوم و با توانایی تحمل فشار خاک انتخاب میشود. این نوع قالب تونل فرم بهعنوان پوشش محافظ و همچنین قالب ریختن بتن عمل میکند.
۳- ریختن بتن
بعد از قالبگذاری تونل، بتن با استفاده از پمپ بتن به داخل قالب تزریق میشود. این بتن بهصورت یکپارچه و با استفاده از تجهیزات خاص در داخل تونل متراکم میشود. این مرحله باعث ایجاد یک سازه با خواص مکانیکی قوی و مقاوم به شرایط محیطی میگردد.
۴- خنککردن بتن
پس از ریختن بتن، فرایند خنککردن آن آغاز میشود. این اقدام باعث افزایش استحکام بتن میشود و پایداری سازه را افزایش میدهد. خنککردن میتواند بهوسیله آب یا هوا صورت گیرد.
۵- باز کردن قالب تونل
پس از تراکم بتن و خنککردن آن، قالب تونل لاینینگ بتن با دقت باز میشود. این مرحله نیازمند ابزارها و تجهیزات قالب بندی خاص است تا قالب بتواند بهسرعت و بادقت باز شود و سازه نهایی بتواند به کار خود ادامه دهد.
۶- استقرار و اجرای سیستمهای مکمل
پس از باز شدن قالب تونل لاینینگ بتن، سازه نهایی آماده بهرهبرداری نمیشود. در این مرحله، سیستمهای مکمل مانند سیستمهای برقی، تهویه و سایر تجهیزات نصب و راهاندازی میشوند.
۷- تست و ارزیابی کیفیت
آخرین مرحله شامل تست و ارزیابی کیفیت قالب تونل لاینینگ بتن است. این اقدامات با هدف اطمینان از استانداردهای ایمنی و کیفیت سازه انجام میشوند.
راهنمای خرید قالب تونل لاینینگ
خرید قالب تونل لاینینگ، به عنوان یک مرحله اساسی در اجرای پروژههای ساختوساز زیرزمینی، نیازمند انتخاب دقیق و شناخت ویژگیهای مهم است. در ادامه، راهنمایی کلی برای خرید قالب تونل لاینینگ ارائه شده است.
۱- مهندسی و استانداردها
قبل از خرید قالب تونل لاینینگ، اطمینان حاصل کنید که قالب موردنظر با تمامی استانداردها و نیازمندیهای مهندسی مرتبط با ساخت تونلها مطابقت دارد. این موارد شامل استحکام مکانیکی، مقاومت به فشار خاک و سایر مشخصات فنی است.
۲- جنس و مواد ساخت
انواع مختلف قالب تونل از مواد مختلفی ساخته میشوند. از جمله مواد معمولی میتوان به فولاد، بتن یا فایبرگلاس اشاره کرد. انتخاب جنس مطابق با شرایط محیطی و نیازهای پروژه حائز اهمیت است.
۳- قابلیت حملونقل و نصب
قالب تونل لاینینگ باید قابلحمل و نصب باشد و درعینحال امکان تنظیم و تطابق با ابعاد مختلف تونل را فراهم کند. این خصوصیت اهمیت زیادی در کارایی و سرعت اجرای پروژه دارد.
۴- مقاومت به عوامل محیطی
توانایی مقاومت قالب در برابر شرایط محیطی مانند رطوبت، اسیدیته خاک، یا تغییرات دما نیز باید موردنظر باشد. این مقاومت مستلزم بهرهگیری از مواد باکیفیت و پوششهای مقاوم است.
۵- سابقه تولیدکننده
اطلاعات در مورد سابقه و تجربه تولیدکننده قالب تونل لاینینگ اهمیت دارد. شرکتهای باسابقه و مشهور در تولید محصولات باکیفیت و ارائه خدمات پس از فروش مطلوبتر هستند.
باتوجه به این موارد و مشاوره با متخصصان صنعت، میتوانید قالب تونل لاینینگ مناسبی را انتخاب کرده و بهسرعت و باکیفیت پروژههای ساخت زیرزمینی خود را اجرا کنید.
قیمت قالب تونل لاینینگ
قیمت قالب بتن تونل لاینینگ بهعنوان یکی از عوامل مهم در برنامهریزی و اجرای پروژههای ساخت تونل و زیرسازی زیرزمینی موردتوجه قرار میگیرد. درک عوامل تأثیرگذار بر قیمت و انجام یک تحلیل دقیق از نیازهای پروژه از اهمیت بسیاری برخوردار است.
۱- ابعاد و مشخصات پروژه
ابعاد و مشخصات تونل که نیاز به قالب بتن تونل لاینینگ دارد، تأثیر مستقیم بر قیمت دارد. تونلهای بزرگتر نیاز به قالبهای با ابعاد ویژه دارند که این موضوع ممکن است هزینه را افزایش دهد.
۲- نوع مواد استفاده شده
نوع مواد مورداستفاده در ساخت قالب نیز از اهمیت زیادی برخوردار است. قیمت هر کیلو قالب فلزی می تواند در تعیین قیمت قالب تونل لاینینگ تاثیرگذار باشد. انتخاب مواد باکیفیت و مقاوم تأثیر زیادی در عمر مفید قالب دارد.
۳- پوششها و تجهیزات اضافی
وجود پوششها و تجهیزات اضافی مانند سیستمهای خنککننده، روکشهای محافظ، یا سیستمهای تنظیم اتوماتیک ابعاد میتوانند قیمت قالب بتن تونل لاینینگ را افزایش دهند. این تجهیزات به بهبود عملکرد و ایمنی قالب کمک میکنند.
۴- تعداد دورههای استفاده و بازیافت
توانایی بازیافت و استفاده مکرر از قالب میتواند تأثیر چشمگیری بر قیمت داشته باشد. قالبهای قابلبازیافت علاوه بر محیطیتر بودن، هزینههای تعمیر و نگهداری را نیز کاهش میدهند.
۵- شرایط محیطی پروژه
شرایط محیطی نیز در تعیین قیمت قالب تونل لاینینگ تأثیرگذارند. مثلاً در شرایط آبیاری زیاد، نیاز به قالب بتن تونل لاینینگ با مقاومت به فشار آب بیشتری خواهد بود که این مسئله ممکن است هزینه را افزایش دهد.
۶- نوع تولیدکننده
تجربه و شهرت تولیدکننده نیز اثرگذار است. شرکتهای باسابقه و شهرت ممکن است قیمتهای رقابتیتر و کیفیت بالاتری ارائه دهند.
۷- هزینه حملونقل
مسافت و مسیر حمل و نقل قالبها نیز در محاسبه قیمت تأثیر دارد. هزینه حملونقل به علت وزن و حجم قالبها میتواند متغیر باشد.
توجه به این نکات و مشاوره با تولیدکنندگان معتبر و متخصص، کمک میکند تا قالب بتن تونل لاینینگ باتوجهبه نیازها و بودجه پروژه بهینه شود. به این منظور شرکت تنهاپولاد امکان مشاوره رایگان با واحد فروش را فراهم کرده و آماده پاسخگویی به سوالات شما و راهنمایی خرید قالب تونل لاینینگ می باشد. برای این کار کافی است با واحد فروش شماره های مندرج در سایت تماس حاصل نمایید.
سفارش طراحی و ساخت قالب بتن تونل لاینینگ
سفارش طراحی و ساخت قالب تونل لاینینگ یک گام اساسی در اجرای پروژههای ساخت تونل و زیرسازی زیرزمینی است. در ادامه، مراحل و نکات مهم برای سفارش و انجام این فرایند مهم توضیح داده شده است.
۱- تعیین نیازها و مشخصات پروژه
قبل از هر چیز، نیازها و مشخصات دقیق پروژه باید مشخص شود. این شامل ابعاد تونل، شرایط محیطی، ویژگیهای مهندسی و استفاده از قالب تونل لاینینگ برای نوع کار میشود.
۲- مشاوره با متخصصان فنی
مشاوره با مهندسان و متخصصان فنی در زمینه طراحی و ساخت قالب تونل لاینینگ اهمیت دارد. این افراد باتجربه میتوانند نکات فنی و مهندسی را بررسی کرده و بهترین راهکارها را پیشنهاد دهند.
۳- انتخاب تولیدکننده معتبر
انتخاب یک تولیدکننده باسابقه و معتبر در زمینه ساخت قالبهای تونل، امر حیاتی است. تحقیق در مورد تجربههای گذشته، کیفیت محصولات و خدمات پس از فروش از اهمیت بالایی برخوردار است.
۴- توافقنامه و شرایط قرارداد
پس از انتخاب تولیدکننده، توافقنامه قالب تونل لاینینگ باید بادقت بررسی و منعقد شود. شرایط قرارداد شامل مواردی همچون زمان تحویل، قیمت، شرایط پرداخت و گارانتیها باید بهدقت مورد بررسی قرار گیرند.
۵- تولید و بازرسی
در مرحله تولید، با کنترل کیفی دقیق اطمینان حاصل شود که قالب با مشخصات مهندسی و استانداردها هماهنگ است. انجام بازرسیهای دورهای نیز به کیفیت نهایی تولیدات اطمینان میبخشد.
۶- حمل و نصب
هنگام تحویل قالب، روند حمل و نصب باید بادقت و بهتناسب با نیازهای پروژه صورت گیرد. این امر اهمیت زیادی در سرعت و دقت اجرای پروژه دارد.
سفارش طراحی و ساخت قالب تونل لاینینگ باتوجه به این نکات و با همکاری مستمر با تیم مهندسی متخصص، به اجرای پروژه بهصورت بهینه و باکیفیت عالی کمک خواهد کرد. این فرایند نهتنها برای اطمینان از موفقیت پروژه بلکه برای کاهش هزینهها و زمان اجرا نیز حائز اهمیت است.
تصاویر پروژه
مشخصات فنی قالب
همانطور که از نام این قالب مشخص است از این نوع قالب برای ساخت انواع تونل ها و مسیرهای زیرزمینی استفاده می شود. همچنین برای راه اندازی مسیر مترو و سازه های زیر زمینی دیگر، سیستم قالب بندی تونل لاینینگ به کار گرفته می شود.
از جمله مزایای قالب بندی به کمک سیستم تونل لاینینگ می توان به ایجاد استحکام کافی در حین اجرای عملیات ساخت تونل اشاره کرد. این قالب بهعنوان یک پوشش حفاظتی برای دیوارهها و سقف تونل ایجاد میشو و وظیفه ایجاد یک سطح صاف، مقاوم و محافظتی برای تونل را دارند.
در ساخت تونلهای راهآهن و مترو، قالب تونل لاینینگ جهت ایجاد دیوارهای مستحکم و مقاوم در برابر نیروهای خاکی و آبی به کار میرود. این کاربرد به اجرای امن و پایدارترین سازهها در زیرزمین کمک میکند.
قیمت نهایی این قالب بر اساس هزینه مواد اولیه ساخت، طراحی و تولید محاسبه می شود. از آنجایی که هزینه مواد اولیه ساخت این قالب می تواند متغییر باشد، لازم است برای اطلاع دقیق از قیمت روز قالب تونل لاینینگ با شماره کارشناس فروش مجموعه تنها پولاد تماس حاصل نمایید. به این ترتیب می توانید ضمن اطلاع از قیمت، سفارش خرید خود را نیز ثبت نمایید.
