قالب بندی سقف قالب دابل تی

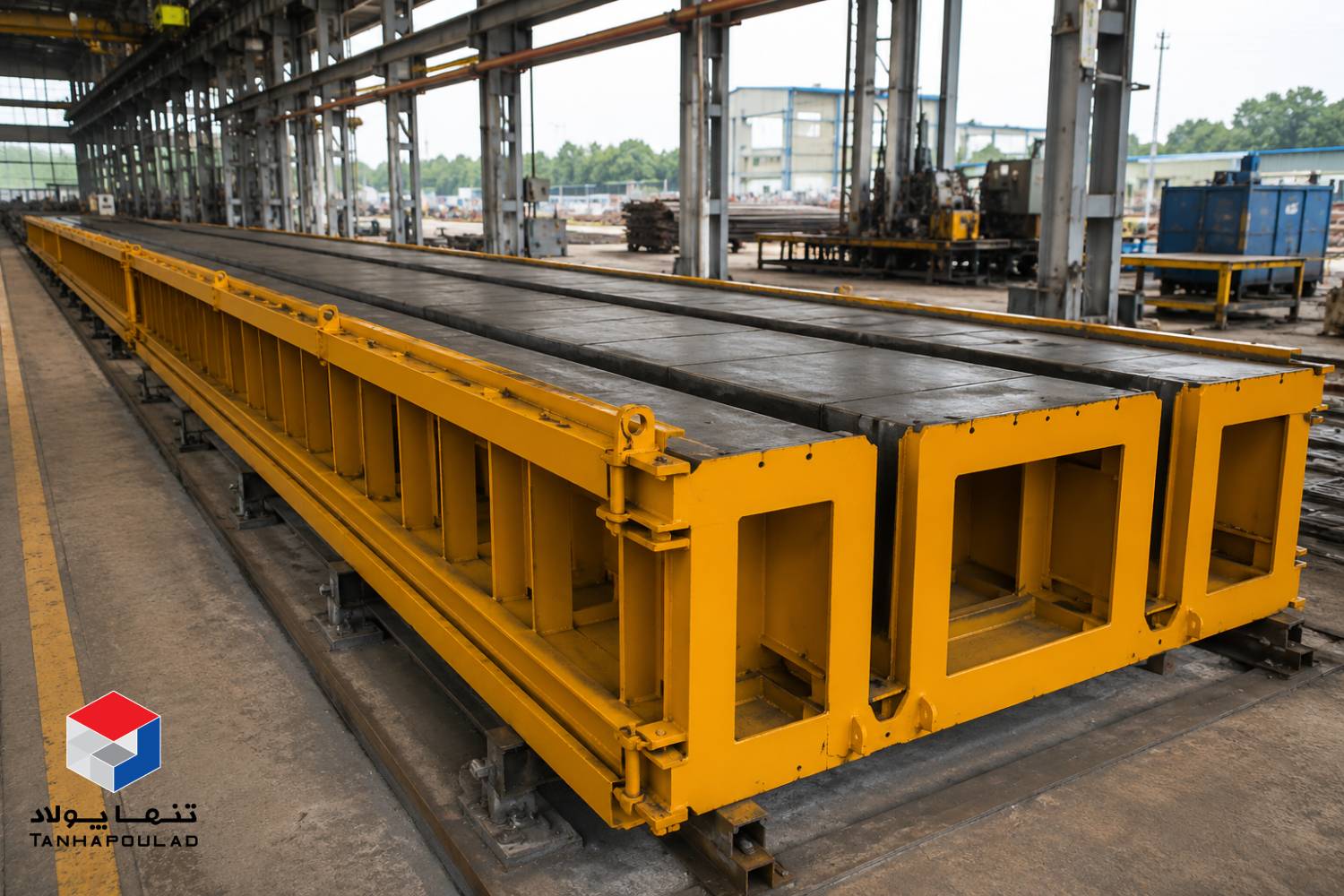

قالب دابل تی (T)
- بروز شده در مرداد ۱۴۰۵
قالب دابل تی (Double T) چیست؟
قالب دابل تی یا قالب بتن دابل تی، یک قالب فلزی مهندسیشده برای تولید قطعات بتن پیشساخته با مقطع دو T شکل است. این سیستم قالببندی با حفظ دقیق هندسه مقطع، امکان تولید دالهای پیشتنیده با دهانههای بلند، کیفیت سطح یکنواخت و دقت ابعادی بالا را فراهم میکند. به همین دلیل، قالب دابل تی یکی از مهمترین تجهیزات مورد استفاده در کارخانههای تولید قطعات پیشساخته بتنی، پروژههای صنعتی، پارکینگهای طبقاتی، انبارها و سازههای دهانه بزرگ به شمار میرود.
قطعات تولیدشده با قالب سقف پیشساخته دابل تی از یک دال فوقانی و دو تیر یا جان طولی تشکیل شدهاند. این طراحی مهندسی، ضمن کاهش وزن مرده سازه، ظرفیت باربری بالایی ایجاد کرده و امکان اجرای دهانههای وسیع با حداقل تعداد ستون را فراهم میکند. به همین دلیل، استفاده از این سیستم در پروژههایی که سرعت اجرا، دوام و صرفه اقتصادی اهمیت بالایی دارد، روزبهروز در حال افزایش است.
در فرآیند تولید، دقت ساخت قالب بتن دابل تی اهمیت بسیار زیادی دارد. کوچکترین خطا در ابعاد یا تراز قالب میتواند بر کیفیت نهایی قطعه بتنی، یکنواختی سطح، عملکرد سازهای و حتی سرعت نصب قطعات در پروژه تأثیر بگذارد. ازاینرو، طراحی و ساخت قالب باید مطابق استانداردهای مهندسی و متناسب با شرایط واقعی خط تولید انجام شود.
به دنبال طراحی اختصاصی قالب دابل تی متناسب با خط تولید کارخانه خود هستید؟
مهندسان تنها پولاد با بررسی ظرفیت تولید، ابعاد قطعات، سیستم پیشتنیدگی و شرایط بهرهبرداری، مناسبترین راهکار را برای طراحی و ساخت قالب بتن دابل تی ارائه میکنند.
در تنها پولاد، طراحی قالبهای دابل تی صرفاً بر اساس نقشه انجام نمیشود؛ بلکه پیش از آغاز ساخت، عواملی مانند ظرفیت تولید کارخانه، تعداد سیکلهای بتنریزی، نوع سیستم پیشتنیدگی، ابعاد قطعات، روش جابهجایی و الزامات بهرهبرداری بهطور کامل بررسی میشود. این رویکرد موجب افزایش دقت تولید، کاهش هزینههای نگهداری و افزایش طول عمر قالب خواهد شد.
مشخصات فنی قالب سقف پیشساخته دابل تی
قالبهای دابل تی تنها پولاد با هدف افزایش بهرهوری خطوط تولید، دوام بالا و حفظ دقت ابعادی طراحی و ساخته میشوند. مهمترین ویژگیهای فنی این سیستم عبارتاند از:
| ویژگی فنی | مزیت برای خط تولید |
|---|---|
| قابلیت تنظیم ابعاد قالب | امکان تغییر ارتفاع ریبها، عرض دال و طول قالب برای تولید قطعات با ابعاد مختلف. |
| طراحی سگمنتی و توسعهپذیر | افزایش یا کاهش طول قالب متناسب با ظرفیت کارخانه و فضای تولید. |
| تحمل نیروهای پیشتنیدگی | در برخی مدلها، سازه قالب توان تحمل نیروهای ناشی از عملیات پیشتنیدگی را داشته و نیاز به مهاربندی اضافی را کاهش میدهد. |
| تولید چندین مقطع با یک قالب | با تعویض قطعات داخلی، امکان تولید انواع مقاطع پیشساخته بدون ساخت قالب جدید فراهم میشود. |
| طول عمر و قابلیت استفاده مجدد | ساختهشده از فولاد باکیفیت با قابلیت استفاده در تعداد بالای سیکلهای تولید. |
انتخاب یک قالب دابل تی استاندارد علاوه بر افزایش کیفیت قطعات بتنی، باعث کاهش توقفهای خط تولید، افزایش سرعت قالببرداری، بهبود دقت ابعادی و کاهش هزینههای تعمیر و نگهداری در بلندمدت خواهد شد.
مزایای استفاده از قالب دابل تی
قالب دابل تی زمانی بیشترین کارایی خود را نشان میدهد که تولید قطعات بتن پیشساخته با تیراژ بالا، دقت ابعادی، کیفیت یکنواخت و قابلیت تکرارپذیری موردنیاز باشد. طراحی مهندسی این قالب باعث میشود فرآیند تولید از وابستگی به شرایط اجرایی خارج شده و کنترل بیشتری بر کیفیت، سرعت تولید و ابعاد نهایی قطعات ایجاد شود.
| مزیت | توضیحات |
|---|---|
| تولید دهانههای بلند | طراحی قالب دابل تی امکان تولید قطعات مناسب برای پوشش دهانههای وسیع را فراهم کرده و نیاز به افزایش تعداد ستونها یا ساخت قطعات حجیمتر را کاهش میدهد. |
| دقت ابعادی بالا | ساخت دقیق قالب موجب حفظ یکنواختی ابعاد و کاهش خطاهای ناشی از تغییر شکل قالب در سیکلهای متعدد تولید میشود. |
| افزایش سرعت تولید | استفاده از قالبهای اختصاصی دابل تی، زمان آمادهسازی و تکرار فرآیند تولید را کاهش داده و ظرفیت تولید کارخانه را افزایش میدهد. |
| کیفیت بهتر سطح بتن | سطح داخلی دقیق قالب، قطعاتی با سطح یکنواختتر تولید کرده و نیاز به پرداخت و اصلاح پس از قالببرداری را کاهش میدهد. |
| کاهش هزینه تولید | دوام بالا و قابلیت استفاده مکرر از قالب، هزینه استهلاک را در تولید انبوه کاهش داده و بازده اقتصادی پروژه را افزایش میدهد. |
| انعطافپذیری در تولید | در برخی مدلها، امکان تنظیم ابعاد یا تغییر بخشهای داخلی قالب وجود دارد و میتوان مقاطع مختلف را با یک سیستم قالب تولید کرد. |
مجموع این مزایا باعث شده است قالب سقف پیشساخته دابل تی به یکی از اقتصادیترین و دقیقترین گزینهها برای تولید قطعات بتنی پیشساخته در کارخانههای صنعتی تبدیل شود.

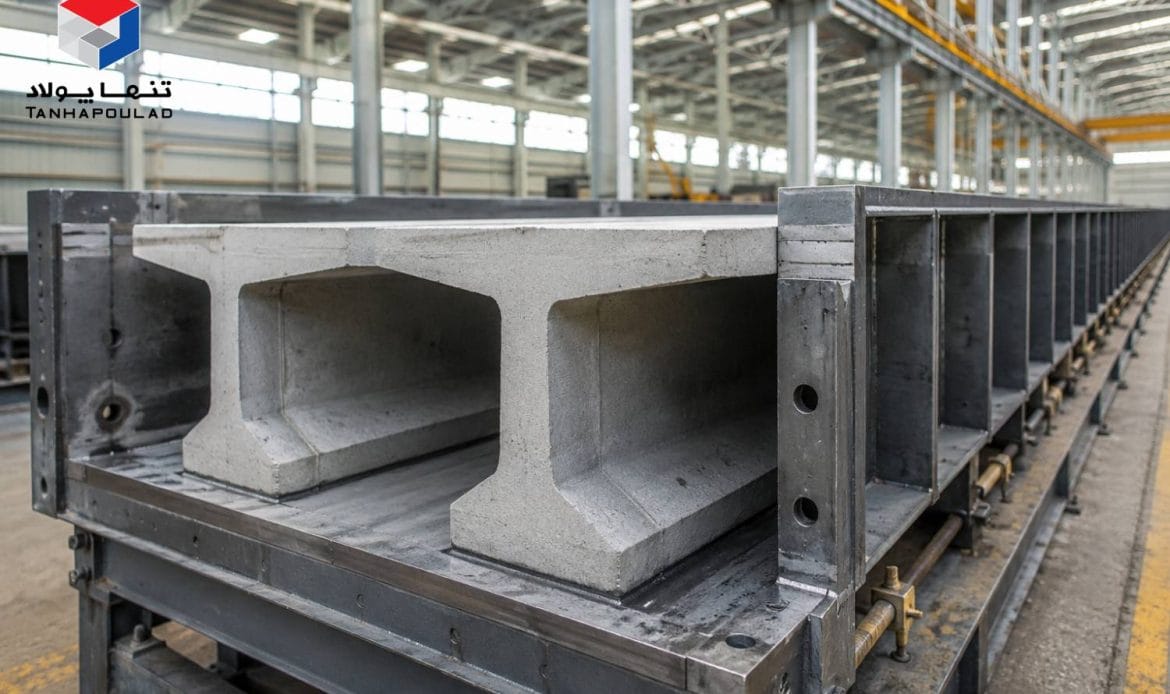

فرآیند تولید المانهای پیشساخته دابل تی با قالبهای مهندسیشده
تولید قطعات دابل تی با آمادهسازی و تنظیم قالب بتن دابل تی آغاز میشود. در این مرحله، قالب بر اساس ابعاد موردنیاز پروژه تنظیم شده و در خط تولید کارخانه مستقر میشود. سپس عملیات آرماتوربندی، جانمایی کابلهای پیشتنیدگی و بتنریزی مطابق نقشههای اجرایی انجام میگیرد.
دقت ساخت قالب در این مرحله اهمیت بسیار بالایی دارد؛ زیرا هرگونه خطا در ابعاد، تراز یا هندسه قالب میتواند کیفیت سطح بتن، ابعاد نهایی قطعه و عملکرد سازهای آن را تحت تأثیر قرار دهد. به همین دلیل، قالبهای مهندسیشده نقش مهمی در تضمین کیفیت محصول نهایی دارند.
پس از بتنریزی، عملیات عملآوری بتن انجام شده و نیروهای پیشتنیدگی مطابق مشخصات طراحی به قطعه اعمال میشوند تا عضو بتنی به مقاومت و ظرفیت باربری موردنظر برسد. در این مرحله، سازه قالب باید بدون تغییر شکل، نیروهای ناشی از پیشتنیدگی را تحمل کرده و پایداری هندسی خود را حفظ کند.
در طراحی قالب سقف دابل تی، تمامی جزئیات هندسی، نحوه باز و بسته شدن قالب، نقاط اتصال، سیستم جداسازی قطعه و فرآیند قالببرداری بهگونهای در نظر گرفته میشوند که علاوه بر افزایش سرعت تولید، احتمال آسیب به قطعه یا قالب به حداقل برسد.
طراحی صحیح قالب، مهمترین عامل در تولید قطعات دابل تی با کیفیت یکنواخت است.
مهندسان تنها پولاد با بررسی ظرفیت خط تولید، نوع سیستم پیشتنیدگی و مشخصات قطعات، قالبهایی طراحی میکنند که علاوه بر دوام بالا، دقت تولید را در سیکلهای متعدد حفظ کنند.
یکی از مهمترین چالشهای تولید قطعات پیشساخته، حفظ دقت مقطع در تولیدهای متوالی است. قالبهای دابل تی تنها پولاد با درنظر گرفتن همین موضوع طراحی میشوند تا استحکام سازه قالب، تحمل نیروهای پیشتنیدگی، سهولت قالببرداری و حفظ کیفیت قطعات، در تمام سیکلهای تولید تضمین شود.
کاربردهای قالب دابل تی
قالب دابل تی برای اجرای مقاطع و سازههای بتنی با هندسه خاص استفاده میشود و انتخاب آن باید بر اساس ابعاد مقطع، نوع بتنریزی و شرایط اجرای پروژه انجام شود. این قالب در پروژههایی که نیاز به ایجاد مقاطع بتنی منظم، دقیق و تکرارپذیر دارند، میتواند سرعت و کیفیت قالببندی را افزایش دهد.
| حوزه کاربرد | کاربرد قالب دابل تی |
|---|---|
| سازههای بتنی خاص | اجرای مقاطع بتنی با هندسه و ابعاد مشخص |
| پروژههای عمرانی | استفاده در پروژههایی که نیاز به قالبهای مقاوم و قابل استفاده مجدد دارند |
| پروژههای صنعتی | قالببندی قطعات و مقاطع بتنی مورد استفاده در سازههای صنعتی |
| قطعات بتنی خاص | تولید قالب متناسب با ابعاد و شکل مورد نیاز پروژه |
نکته مهم:
کاربرد و ابعاد قالب دابل تی باید بر اساس نقشه و مشخصات واقعی پروژه تعیین شود. در پروژههایی با هندسه خاص، امکان طراحی و ساخت قالب متناسب با نیاز اجرایی وجود دارد.
فرآیند تولید قالب دابل تی
ساخت قالب دابل تی یک فرآیند فنی است که دقت ابعادی و کیفیت اتصالات در آن اهمیت زیادی دارد. در تنها پولاد، مراحل تولید با توجه به مشخصات فنی و ابعاد مورد نیاز پروژه انجام میشود تا قالب نهایی از استحکام و دقت مناسب برای عملیات قالببندی برخوردار باشد.
- طراحی و بررسی نقشه: ابعاد، شکل هندسی و جزئیات قالب بر اساس نیاز پروژه بررسی و مشخص میشود.
- برش و آمادهسازی ورق: ورقهای مورد استفاده مطابق ابعاد تعیینشده برش داده و برای مونتاژ آماده میشوند.
- ساخت اجزای تقویتی: پشتبندها و اجزای تقویتی متناسب با ابعاد و نیاز سازه آماده میشوند.
- مونتاژ قطعات: اجزای مختلف قالب در موقعیت تعیینشده مونتاژ میشوند تا شکل نهایی قالب ایجاد شود.
- جوشکاری: اتصالات با دقت مناسب جوشکاری میشوند تا استحکام و یکپارچگی قالب حفظ شود.
- کنترل ابعادی: ابعاد و زوایای قالب بررسی میشوند تا مغایرتی با مشخصات طراحی وجود نداشته باشد.
- پوشش و آمادهسازی نهایی: قالب پس از تکمیل مراحل ساخت، برای استفاده در پروژه آماده میشود.
قیمت قالب دابل تی
قیمت قالب دابل تی به مشخصات فنی و شرایط سفارش بستگی دارد و نمیتوان یک قیمت ثابت برای تمام مدلها اعلام کرد. ابعاد قالب، ضخامت ورق، نوع و تعداد اجزای تقویتی، میزان سفارشیسازی و حجم سفارش از مهمترین عوامل تأثیرگذار بر قیمت هستند.
| عامل مؤثر | تأثیر بر قیمت |
|---|---|
| ابعاد و اندازه قالب | قالبهای بزرگتر معمولاً به متریال و عملیات ساخت بیشتری نیاز دارند. |
| ضخامت ورق | افزایش ضخامت ورق بر میزان مصرف فولاد و وزن نهایی قالب اثر میگذارد. |
| طراحی اختصاصی | قالبهای سفارشی بر اساس نقشه پروژه قیمتگذاری میشوند. |
| تعداد سفارش | حجم سفارش میتواند بر هزینه نهایی تولید اثرگذار باشد. |
| قیمت مواد اولیه | نوسانات قیمت فولاد و هزینههای تولید بر قیمت روز قالب تأثیر دارد. |
دریافت قیمت روز قالب دابل تی
برای اعلام قیمت دقیق، مشخصات فنی یا نقشه قالب مورد نیاز پروژه را برای کارشناسان تنها پولاد ارسال کنید.
خرید قالب دابل تی
برای خرید قالب دابل تی، ابتدا باید مشخصات فنی و شرایط اجرای پروژه مشخص شود. ابعاد قالب، تعداد مورد نیاز، نوع استفاده و میزان سفارشیسازی از اطلاعاتی هستند که در انتخاب و قیمتگذاری محصول اهمیت دارند.
در صورتی که قالب مورد نیاز پروژه دارای ابعاد یا طراحی خاصی باشد، میتوان مشخصات یا نقشه اجرایی را در اختیار تیم فنی قرار داد تا امکان ساخت و جزئیات فنی آن بررسی شود. این روش کمک میکند قالب متناسب با نیاز واقعی پروژه انتخاب یا طراحی شود و از سفارش محصول نامتناسب جلوگیری شود.
برای استعلام و سفارش چه اطلاعاتی لازم است؟
- ابعاد و مشخصات قالب مورد نیاز
- تعداد قالب
- نقشه یا طرح اجرایی در صورت وجود
- نوع پروژه و محل استفاده
- زمان مورد نیاز برای تحویل
چرا قالب دابل تی تنها پولاد؟
انتخاب سازنده مناسب برای قالبهای فلزی، بهخصوص در پروژههایی که قالب به صورت اختصاصی طراحی میشود، اهمیت زیادی دارد. تنها پولاد با تکیه بر توان تولید و تجربه مجموعه، امکان بررسی مشخصات پروژه و ساخت قالب متناسب با نیاز مشتری را فراهم میکند.
| مزیت | خدمت ارائهشده |
|---|---|
| ساخت سفارشی | امکان بررسی و ساخت قالب متناسب با مشخصات پروژه |
| مشاوره فنی | راهنمایی برای انتخاب مشخصات مناسب قالب |
| کنترل کیفیت | بررسی کیفیت و مشخصات قالب پیش از تحویل |
| تولید مستقیم | امکان سفارش مستقیم از مجموعه تولیدکننده |
| ارسال سفارش | هماهنگی برای ارسال قالب متناسب با شرایط پروژه |
قالب دابل تی متناسب با پروژه شما
اگر برای انتخاب ابعاد، مشخصات فنی یا امکان ساخت قالب دابل تی نیاز به راهنمایی دارید، مشخصات پروژه یا نقشه اجرایی خود را ارسال کنید تا کارشناسان تنها پولاد شما را راهنمایی کنند.
قالب دابل تی یک قالب فلزی مهندسیشده برای تولید قطعات بتنی پیشساخته با مقطع دو T است. این قالب در کارخانههای تولید قطعات پیشتنیده برای ساخت سقفهای صنعتی، پارکینگهای طبقاتی، سولهها، انبارها، مراکز تجاری و پروژههای عمرانی با دهانههای بلند مورد استفاده قرار میگیرد.
معمولاً قالبهای دابل تی از فولاد باکیفیت و ورقهای مقاوم تولید میشوند تا در برابر فشار بتن، نیروهای پیشتنیدگی و استفاده مکرر دچار تغییر شکل نشوند. استفاده از فولاد مناسب، طول عمر قالب و دقت ابعادی قطعات تولیدی را افزایش میدهد.
بله. قالب دابل تی بر اساس مشخصات هر پروژه طراحی میشود و امکان تغییر در طول، عرض، ارتفاع ریبها، ظرفیت تولید و سایر ویژگیهای فنی وجود دارد تا قالب کاملاً با نیاز خط تولید و مشخصات قطعات پیشساخته هماهنگ باشد.
این قالب امکان تولید قطعات با دهانههای بلند، کیفیت سطح مناسب، دقت ابعادی بالا، سرعت بیشتر در تولید، قابلیت استفاده مکرر و کاهش هزینههای تولید در تیراژ بالا را فراهم میکند. همچنین به دلیل طراحی مهندسی، فرآیند بتنریزی و قالببرداری با کنترل بیشتری انجام میشود.
قیمت قالب دابل تی به عواملی مانند ابعاد قطعه، ضخامت ورق فولادی، نوع طراحی، ظرفیت تحمل نیروهای پیشتنیدگی، تجهیزات جانبی، تعداد قالبهای موردنیاز و میزان سفارشیسازی بستگی دارد. برای اعلام قیمت دقیق، ابتدا نقشهها و مشخصات فنی پروژه بررسی میشود.
