در صنعت پل سازی، مخصوصاً ساخت پلهای کابلی یا طرهای از تجهیزات و دستگاههای متنوعی استفاده میشود که یکی از رایج ترین آنها قالب شاریو است. قالب یا دستگاه شاریو (shario) از زمان ساخت خود در سال ۱۹۷۰ تا به امروز توانسته خدمت موثری برای پیمانکاران ساخت پل باشد. در این مطلب بررسی خواهیم کرد این قالب چیست و به صورت دقیق با کاربرد و نحوه عملکرد آن آشنا خواهیم شد.

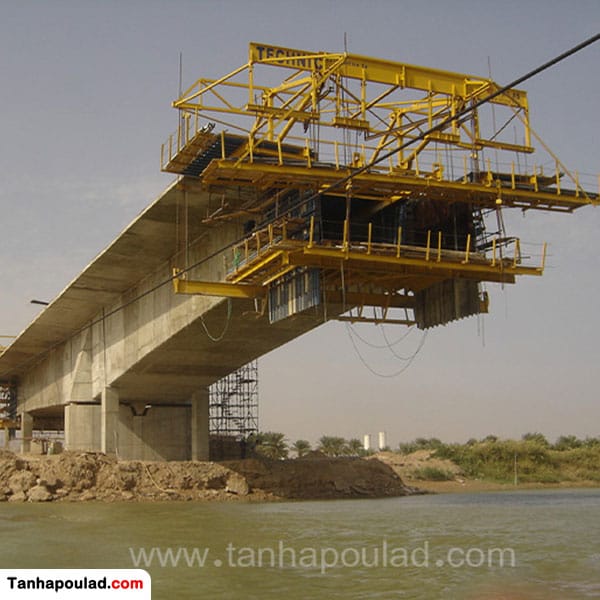

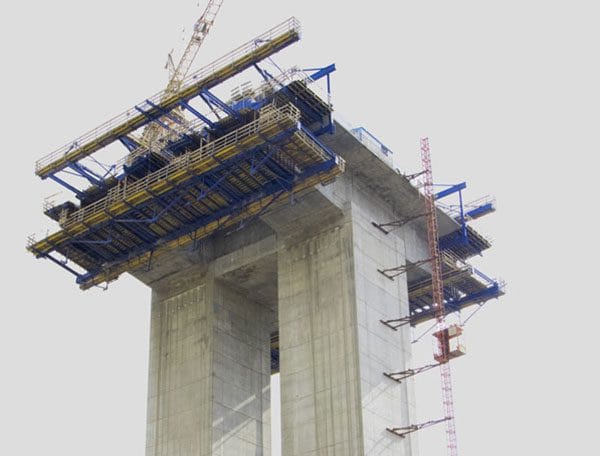

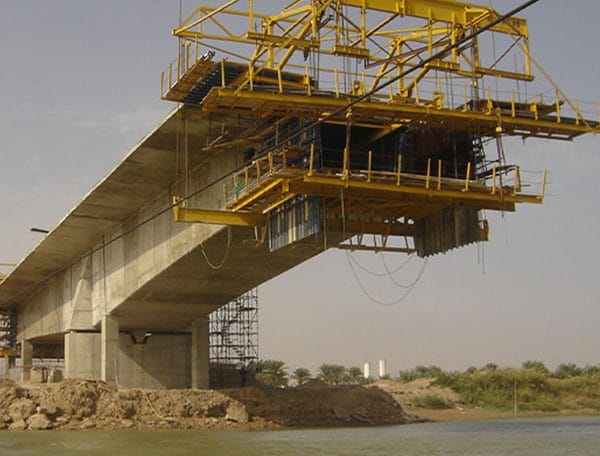

قالب شاریو چیست؟
قالب شاریو (Traveller Formwork) یا سیستم شاریو، یکی از تجهیزات تخصصی قالب بندی بتن برای اجرای پل های طره ای، پل های صندوقه ای و پل های کابلی است. این سیستم زمانی استفاده می شود که امکان اجرای داربست یا قالب بندی از سطح زمین وجود نداشته باشد. قالب شاریو با حرکت مرحله ای روی عرشه پل، امکان بتن ریزی قطعات متوالی را فراهم کرده و نقش مهمی در ساخت پل های با دهانه بلند ایفا می کند.
| مشخصات فنی | مقدار |
|---|---|
| محدوده وزن طراحی | ۱۰۰ تا ۶۰۰ تن |
| حداکثر طول قطعه قابل اجرا | تا ۵ متر |
| حداقل دهانه مناسب پل | ۸۰ متر به بالا |
| سیستم حرکت | حرکت ریلی خطی روی عرشه پل |
| قابلیت تنظیم | ارتفاع و ضخامت مقطع |
در پروژه هایی که امکان اجرای قالب بندی از پایین پل وجود ندارد، سیستم شاریو بهترین راهکار برای اجرای قطعات بتنی محسوب می شود. این تجهیزات برای تحمل بارهایی در محدوده ۱۰۰ تا ۶۰۰ تن طراحی شده و هر سیکل قادر است قطعاتی با طول تقریبی ۵ متر را بتن ریزی و نگهداری کند. همچنین در صورت طراحی اختصاصی، قالب شاریو می تواند متناسب با ابعاد و مشخصات هر پروژه سفارشی سازی شود.
قالب شاریو بیشتر در اجرای پل هایی با دهانه های بزرگ، معمولا از ۸۰ متر به بالا، روی رودخانه ها، خلیج ها، دره های عمیق، مناطق باتلاقی و حتی مسیرهای عبوری از جنگل ها یا مناطق باستانی مورد استفاده قرار می گیرد. این سیستم امکان اتصال دو بازوی پل را بدون نیاز به داربست زمینی فراهم کرده و اجرای پروژه را در شرایط دشوار امکان پذیر می سازد.
یکی از مهم ترین ویژگی های قالب شاریو، قابلیت تنظیم ارتفاع و ضخامت مقطع پل است. به همین دلیل حتی اگر ضخامت عرشه یا مقاطع مختلف پل در طول پروژه تغییر کند، این سیستم همچنان قابل استفاده خواهد بود. قالب شاریو روی ریل های مخصوص به صورت خطی حرکت کرده و پس از پایان هر مرحله بتن ریزی، به دهانه بعدی منتقل می شود. وزن مناسب، نصب سریع، قابلیت استفاده مجدد و کاهش نیاز به تجهیزات جانبی، این سیستم را به یکی از کارآمدترین روش های اجرای پل های بتنی با دهانه بلند تبدیل کرده است.

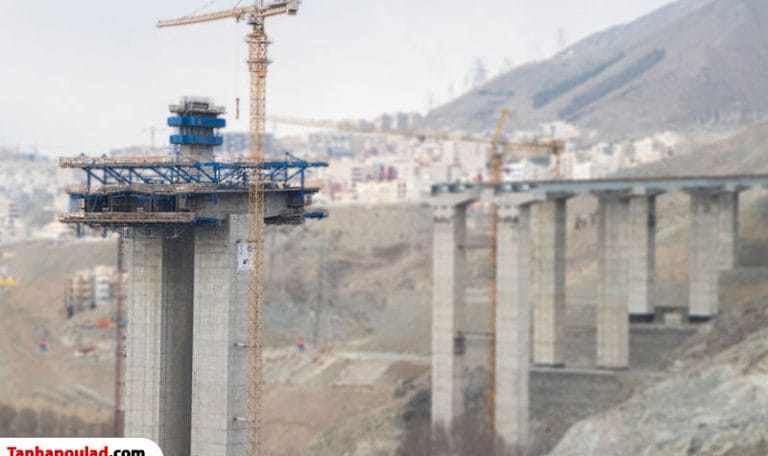

سیستم قالب بندی شاریو (Shario) چیست؟
سیستم قالب بندی شاریو (Shario) یکی از پیشرفته ترین روش های اجرای پل های بتنی دهانه بلند است که برای بتن ریزی مرحله ای عرشه پل بدون نیاز به داربست از سطح زمین مورد استفاده قرار می گیرد. این سیستم با استفاده از قالب های فلزی، سازه نگهدارنده و مکانیزم حرکتی، امکان اجرای قطعات متوالی پل را با دقت بالا، سرعت مناسب و ایمنی بیشتر فراهم می کند.
قالب شاریو به گونه ای طراحی شده است که پس از بتن ریزی و رسیدن بتن به مقاومت اولیه، روی ریل یا سازه نگهدارنده به دهانه بعدی منتقل می شود. همین موضوع باعث کاهش زمان اجرا، افزایش بهره وری و امکان ساخت پل در مناطقی مانند رودخانه ها، دره های عمیق، زمین های باتلاقی و مسیرهایی می شود که اجرای داربست در آن ها امکان پذیر نیست.
از مهم ترین مزایای سیستم قالب بندی شاریو می توان به کاهش هزینه های اجرایی، افزایش سرعت ساخت، قابلیت استفاده مجدد، دقت بالای اجرای مقاطع، تحمل بارهای سنگین و امکان تنظیم ابعاد قالب متناسب با هر پروژه اشاره کرد. این ویژگی ها باعث شده است شاریو یکی از بهترین گزینه ها برای اجرای پل های کابلی، صندوقه ای و طره ای باشد.
قالب های شاریو با توجه به مشخصات فنی هر پروژه طراحی و تولید می شوند و قابلیت تنظیم ارتفاع، عرض و ضخامت مقاطع مختلف پل را دارند. این انعطاف پذیری باعث می شود اجرای پل هایی با هندسه پیچیده و دهانه های بزرگ با کیفیت بالا و حداقل خطای اجرایی امکان پذیر باشد.
نیاز به طراحی یا ساخت قالب شاریو برای پروژه پل سازی دارید؟
کارشناسان تنها پولاد با بررسی نقشه های اجرایی، مناسب ترین سیستم قالب بندی شاریو را متناسب با ابعاد و شرایط پروژه شما طراحی و تولید می کنند. برای دریافت مشاوره تخصصی و استعلام قیمت با ما در تماس باشید.
کاربردهای سیستم قالب بندی شاریو
در ادامه، به بررسی کاربردهای قالب بتن شاریو خواهیم پرداخت.
۱. پروژههای عمرانی
در پروژههایی که نیاز به ساخت و سازهای عمرانی مانند پلها، تونلها و سازههای زیرساختی است، قالب بتن شاریو به عنوان یک راه حل مناسب برای ریخته گری بتن در شرایط مختلف جوی و محیطی مطرح میشود. این سیستم از لحاظ مقاومت، انعطاف پذیری و سرعت در عملیات مؤثر است.
۲. ساخت و تعمیرات سازههای دریایی
در پروژههایی که به ساخت یا تعمیر سازههای دریایی مانند بنادر، گروههای نفتی و پلهای دریایی میپردازند، قالب بتن شاریو به عنوان یک راه حل مناسب برای مقابله با شرایط سخت دریا، امواج و شوری آب شناخته میشود. ویژگیهایی مانند مقاومت در برابر ضربه و حفاظت از بتن در برابر عوامل خورنده، این سیستم را به گزینه ای ایده آل برای این نوع پروژهها تبدیل میکند.

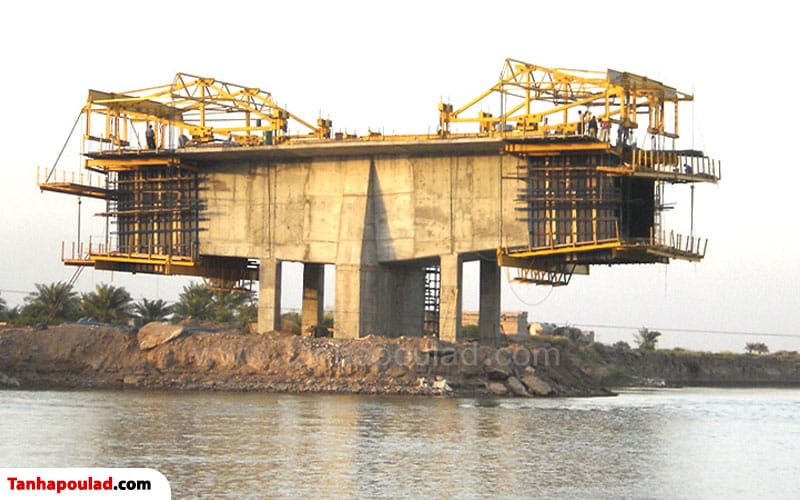

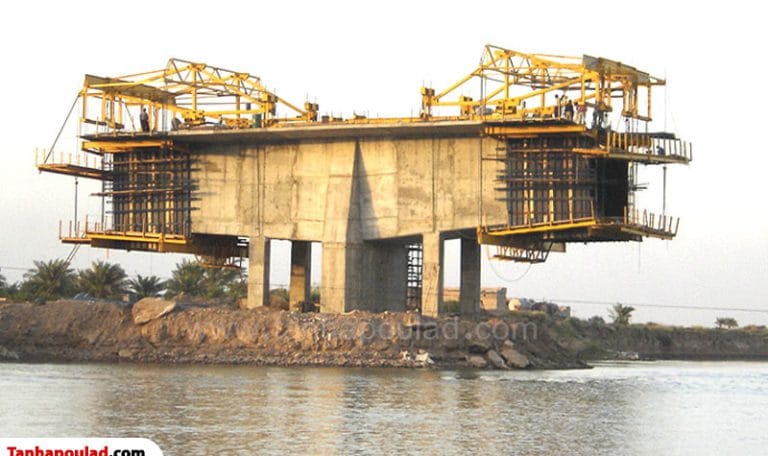

روش نصب و اجرای قالب شاریو

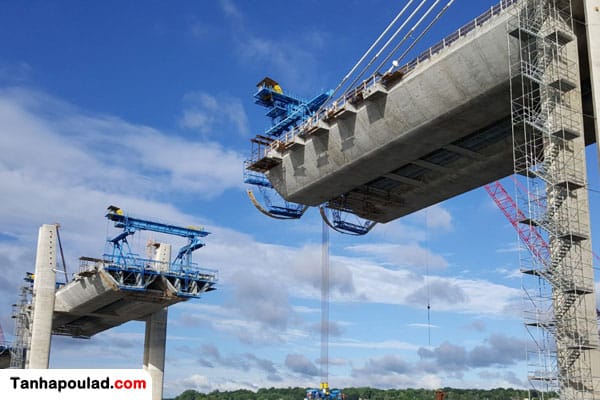

اجرای سیستم قالب بندی شاریو به صورت مرحله ای و همزمان با پیشروی عرشه پل انجام می شود. در ابتدا ستون ها و کوله های پل اجرا شده و سپس قطعه صفر (Pier Table) روی سرستون ها با استفاده از قالب های مخصوص ساخته می شود. این قطعه به عنوان مبنای نصب و حرکت سیستم شاریو عمل می کند.
پس از اجرای قطعه صفر، نخستین قطعات عرشه در دو سمت پل بتن ریزی می شوند. سپس ریل های حرکتی روی عرشه نصب شده و تجهیزات شاریو شامل سازه نگهدارنده، قالب ها و سیستم های مهاربندی روی آن مونتاژ می گردند. شاریو در هر مرحله قالب را نگه داشته و امکان آرماتوربندی، قالب بندی و بتن ریزی قطعه بعدی را فراهم می کند.
پس از رسیدن بتن به مقاومت مورد نیاز، عملیات پیش تنیدگی انجام شده و قطعه اجرا شده به بخش قبلی متصل می شود. سپس سیستم شاریو روی ریل ها به جلو حرکت کرده و برای اجرای دهانه بعدی آماده می شود. این روند به صورت متوالی ادامه پیدا می کند تا دو بازوی پل به یکدیگر متصل شوند. در بسیاری از پروژه های بزرگ، برای افزایش سرعت اجرا از دو جفت شاریو به صورت همزمان در دو سمت پل استفاده می شود.
شاید این موارد را نیز بپسندید: جک سقفی چه استفاده ای دارد؟
مزایای استفاده از قالب بندی شاریو
سیستم شاریو یکی از کارآمدترین روش های اجرای پل های دهانه بلند محسوب می شود و مزایای متعددی را برای پیمانکاران و مجریان پروژه به همراه دارد.
افزایش سرعت و بهره وری پروژه
با استفاده از قالب شاریو، نیازی به اجرای داربست های گسترده یا سازه های موقت در زیر پل وجود ندارد. این موضوع باعث کاهش زمان آماده سازی و افزایش سرعت اجرای قطعات عرشه می شود و بهره وری پروژه را به شکل قابل توجهی افزایش می دهد.
ایمنی بیشتر در شرایط دشوار
شاریو یک سکوی کاری پایدار و ایمن برای اجرای عملیات آرماتوربندی، قالب بندی و بتن ریزی فراهم می کند. به همین دلیل در پروژه هایی که روی رودخانه ها، دره های عمیق، مناطق باتلاقی یا مسیرهای صعب العبور اجرا می شوند، سطح ایمنی کارگاه به شکل چشمگیری افزایش می یابد.
کاهش هزینه های اجرایی
اگرچه هزینه اولیه طراحی و ساخت سیستم شاریو قابل توجه است، اما به دلیل حذف بخش زیادی از داربست ها، کاهش نیروی انسانی، افزایش سرعت اجرا و امکان استفاده مجدد در پروژه های مختلف، هزینه نهایی ساخت پل کاهش پیدا می کند.
قابلیت اجرا در دهانه های بزرگ
یکی از مهم ترین مزایای قالب شاریو، امکان اجرای پل های با دهانه بلند بدون نیاز به تکیه گاه میانی است. به همین دلیل این سیستم در ساخت پل های صندوقه ای، طره ای و کابلی کاربرد گسترده ای دارد.
انعطاف پذیری بالا
سیستم شاریو قابلیت تنظیم برای مقاطع مختلف پل را دارد و می تواند با تغییرات ارتفاع، عرض و ضخامت عرشه هماهنگ شود. این ویژگی امکان استفاده از آن را در پروژه های پیچیده و خاص فراهم می کند.
ویژگی های قالب شاریو
| ویژگی | مزیت برای پروژه |
|---|---|
| ⚡ سرعت اجرا | کاهش زمان ساخت دهانه های پل |
| 💰 صرفه اقتصادی | کاهش هزینه داربست و تجهیزات موقت |
| 🛡️ ایمنی بالا | مناسب پروژه های مرتفع و صعب العبور |
| 🔄 استفاده مجدد | قابلیت استفاده در پروژه های مختلف |
| 📐 طراحی سفارشی | تولید متناسب با نقشه هر پروژه |
| 🏗️ کیفیت اجرا | دقت بالا در بتن ریزی و اجرای مقاطع |
سفارش طراحی و ساخت سیستم قالب بندی شاریو
اگر شما نیز به دنبال سفارش طراحی و ساخت قالب شاریو هستید، باید به نکات زیر توجه کنید:
۱- آشنایی با اجزا و ویژگیهای سیستم قالب بندی شاریو
- قبل از سفارش، با اجزا، انواع و ویژگیهای سیستم قالب بندی شاریو آشنا شوید.
- مطالعه مقالات مرتبط و راهنماهای تخصصی میتواند به شما کمک کند تا اطلاعات کاملی در این زمینه کسب کنید.
۲- انتخاب تأمین کننده معتبر و ماهر
- انتخاب تأمین کنندهای که دارای تجربه و تخصص در زمینه طراحی و ساخت قالبهای شاریو باشد، امری حیاتی است.
- مطالعه نظرات و تجربیات مشتریان پیشین نیز میتواند کمک کننده باشد.
۳- بررسی قابلیتها و انطباق با نیازهای پروژه
- قبل از هرگونه سفارش، مطمئن شوید که سیستم قالب shario برای نیازها و مشخصات پروژه شما مناسب است.
- بررسی ابعاد، قابلیتهای تنظیم و امکانات اضافی مهم است.
۴- بررسی هزینهها و زمان بندی
- قبل از تصمیم گیری، هزینههای مرتبط با طراحی و ساخت قالب شاریو را با دقت بررسی کنید.
- زمان بندی صحیح و تطابق با برنامه کاری پروژه نیز از اهمیت ویژه برخوردار است.
۵- مشارکت فعال در فرایند طراحی
- فعالیت در فرایند طراحی و ارتباط مستمر با تأمین کننده میتواند به بهبود نتایج و ارتقای کیفیت کمک کند.
- پذیرش پیشنهادهای تخصصی و ارائه بازخوردهای سازنده میتواند فرایند را بهبود بخشد.
۶- رعایت استانداردها و مقررات فنی
- اطمینان حاصل کنید که طراحی و ساخت قالب shario با استانداردها و مقررات فنی مربوطه سازگار است.
- رعایت این استانداردها میتواند در ایجاد سازههای باکیفیت و ایمنی بالا تاثیرگذار باشد.
مشخصات کامل در یک نگاه
| ویژگی | توضیحات |
|---|---|
| نوع سیستم | قالب بندی متحرک ویژه اجرای پل های طره ای و صندوقه ای |
| نوع حرکت | حرکت مرحله ای روی ریل نصب شده روی عرشه پل |
| کاربرد | اجرای پل های کابلی، صندوقه ای، طره ای و دهانه های بلند |
| مزیت اصلی | حذف نیاز به داربست از سطح زمین و افزایش سرعت اجرا |
| قابلیت تنظیم | تنظیم ارتفاع، عرض و ضخامت مقاطع پل |
| استفاده مجدد | امکان استفاده در پروژه های متعدد پس از بازسازی و سرویس |
قیمت سیستم قالب بندی شاریو
قیمت سیستم قالب بندی شاریو به دلیل سفارشی بودن طراحی، ثابت نیست و بر اساس مشخصات هر پروژه محاسبه می شود. عواملی مانند طول دهانه پل، ظرفیت باربری، ابعاد مقطع عرشه، نوع سازه، تعداد دستگاه های مورد نیاز، کیفیت متریال و تجهیزات جانبی، مهم ترین پارامترهای موثر بر قیمت قالب شاریو هستند.
از آنجا که سیستم شاریو برای هر پروژه به صورت اختصاصی طراحی و تولید می شود، پیش از اعلام قیمت، نقشه های اجرایی و مشخصات فنی پروژه توسط کارشناسان بررسی می شود. انتخاب یک سیستم استاندارد و مهندسی شده، علاوه بر افزایش ایمنی و سرعت اجرا، باعث کاهش هزینه های اجرایی و امکان استفاده مجدد از تجهیزات در پروژه های آینده خواهد شد.
برای استعلام قیمت قالب شاریو و دریافت مشاوره تخصصی
کارشناسان تنها پولاد پس از بررسی نقشه ها و شرایط پروژه، مناسب ترین سیستم قالب بندی شاریو را طراحی کرده و قیمت دقیق را به شما اعلام می کنند. برای دریافت مشاوره رایگان و برآورد هزینه با ما در تماس باشید.
خرید سیستم قالب بندی شاریو
در ادامه به راهنمای خرید قالب بتن شاریو خواهیم پرداخت.
- بررسی نیازها: قبل از خرید، نیازهای پروژه خود را به دقت بررسی کنید و مطمئن شوید که قالب بتن شاریو با نیازهای شما سازگار است.
- بررسی کیفیت و استانداردها: اطمینان حاصل کنید که محصولات ارائه شده دارای استانداردهای لازم و با کیفیت مناسبی هستند.
- مقایسه قیمت ها: قیمتهای مختلف را از فروشندگان مختلف مقایسه کنید تا بهترین گزینه را با توجه به کیفیت و قیمت پیدا کنید.
- مشاوره با متخصصین: قبل از خرید، با متخصصین و تولیدکنندگان مختلف مشاوره کنید تا بهترین تصمیم را بگیرید.
دستگاه شاریو برای ساخت پلهایی که روی درههای عمیق یا رودخانههای بزرگ و عریض بنا میشوند، بسیار کاربردی است. این دستگاه به شما اجازه میدهد تا بدون استفاده از داربست و دیگر تجهیزات برای پل سازی، به راحتی ساخت پل را انجام داده و مصالح را در طول ساخت حمل کنید. این دستگاه به ترتیب قطعات پل را ساخته و به جلو میبرد. در حالی که استفاده از دستگاه شاریو بسیار ایمن و مقرون به صرفه است، باز هم باید برای آن انواع مسائل ایمنی را در نظر گرفت تا پل به بهترین شکل ممکن و عدم وجود خسارت ساخته شود. شاریو میتواند برای اندازههای مختلف پل نیز مناسب باشد و در تمامی قسمتهای ساخت پل از این دستگاه کاربردی استفاده شود.
مشخصات فنی قالب
از این نوع قالب برای اجرای قالب بندی پل و عرشه استفاده می شود. قالب شاریو معمولا برای ساخت پل های کابلی و ارتباطی بین دو مسیر صعب العبور استفاده می شود.
این قالب به گونه این طراحی شده است که مناسب استفاده در مسیرهای صعب العبور باشد. در مناطق کوهستانی و حتی مسیرهای آبی که جابه جایی و حمل تجهیزات و ابزارهای قالب بندی سخت این قالب کار انتقال را آسان تر خواهد کرد.
قیمت قالب بتن شاریو با توجه به مصالح و مواد سازنده اولیه تعیین می شود، به این ترتیب برای اطلاع از قیمت دقیق این قالب با شماره های مندرج تماس حاصل نمایید. به این ترتیب می توانید سفارش خرید قالب را از طریق کارشناسان فروش ما پیگیری نمایید.
