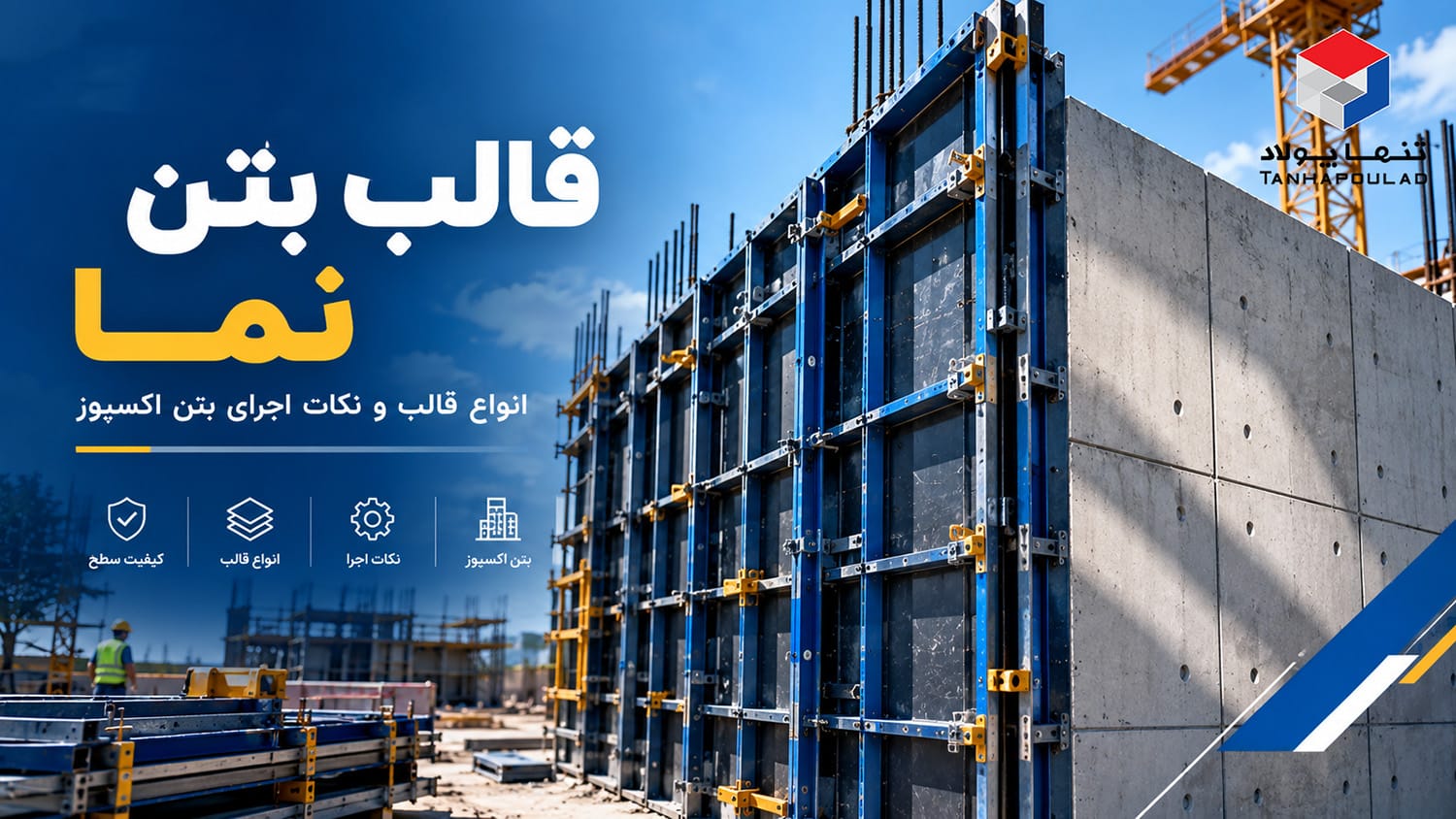

قالب بتن نما
وقتی قالب بتن باز می‌شود، سطحی که برای چند ساعت یا چند روز در پشت پنل‌ها پنهان بوده، به بخشی از ظاهر نهایی ساختمان تبدیل می‌شود. در پروژه‌هایی که بتن بدون پوشش یا با حداقل پرداخت باقی می‌ماند، کوچک‌ترین خراش، اختلاف سطح، نشتی شیره بتن، لکه روغن یا بی‌نظمی در محل اتصال پنل‌ها می‌تواند روی سطح نهایی دیده شود. به همین دلیل قالب بتن نما فقط یک ابزار برای نگه‌داشتن بتن تازه نیست و کیفیت سطح تماس آن با بتن، دقت مونتاژ و نحوه اجرای آن اهمیت ویژه‌ای پیدا می‌کند.
قالب بتن نما برای پروژه‌هایی انتخاب می‌شود که کیفیت و یکنواختی سطح بتن بعد از باز کردن قالب اهمیت دارد. در این شرایط، علاوه بر مقاومت و پایداری قالب در برابر فشار بتن، باید جنس پنل، کیفیت سطح تماس، آرایش درزها، محل بولت‌ها، روغن قالب، تراز پنل‌ها و حتی ترتیب بتن‌ریزی نیز در نظر گرفته شود. هر کدام از این عوامل می‌توانند بخشی از ظاهر نهایی بتن را شکل دهند.
به همین دلیل انتخاب قالب مناسب را نباید صرفاً با سؤال «قالب چقدر فشار بتن را تحمل می‌کند؟» شروع کرد. سؤال مهم‌تر این است که قالب چه اثری روی سطح نهایی بتن خواهد گذاشت و آیا می‌توان با آن به همان الگوی درز، صافی سطح و کیفیت معماری موردنظر پروژه رسید یا خیر.
قالب بتن نما چیست؟
قالب بتن نما سیستمی از قالب‌بندی است که علاوه بر تحمل و انتقال فشار بتن تازه و حفظ هندسه عضو بتنی، با هدف دستیابی به سطح نمایان و باکیفیت بتن انتخاب و اجرا می‌شود. در این نوع قالب‌بندی، وضعیت سطح پنل، درزها، محل اتصالات، ماده جداکننده و دقت نصب همگی می‌توانند در ظاهر نهایی بتن اثر داشته باشند.
قالب بتن نما چیست و چه تفاوتی با قالب‌های معمولی دارد؟
قالب بتن نما از نظر اصول سازه‌ای همچنان وظیفه اصلی قالب را انجام می‌دهد؛ یعنی بتن تازه را در موقعیت مشخص نگه می‌دارد، هندسه عضو را حفظ می‌کند و فشارهای ایجادشده در زمان بتن‌ریزی را تحمل می‌کند. تفاوت اصلی در این است که در بتن نما، کیفیت سطح قالب مستقیماً با کیفیت سطح نهایی بتن ارتباط پیدا می‌کند.
در یک قالب‌بندی معمولی، ممکن است بخشی از ایرادهای ظاهری بتن در مراحل بعدی با اندود، پوشش، کاشی، رنگ یا سایر مصالح پوشانده شود. اما در بتن نما یا بتن اکسپوز، سطح بتن معمولاً خودِ سطح قابل مشاهده است. در نتیجه، خطاهایی که در قالب‌بندی رخ می‌دهند، می‌توانند به جای اینکه در یک لایه پوشاننده پنهان شوند، به بخشی از ظاهر معماری تبدیل شوند.
به همین دلیل در انتخاب قالب بتن نما باید هم‌زمان سه موضوع مورد بررسی قرار گیرد: عملکرد سازه‌ای قالب، کیفیت سطح تماس با بتن و کنترل جزئیات ظاهری شامل درزها و محل اتصالات.
انتخاب قالب بتن متناسب با پروژه
نوع قالب، ابعاد پنل، دفعات استفاده و شرایط اجرای پروژه در انتخاب سیستم قالب‌بندی مؤثر هستند. برای آشنایی با انواع تجهیزات و سیستم‌های قالب‌بندی بتن تنهاپولاد، محصولات و مشخصات فنی مجموعه را بررسی کنید.
| ویژگی | قالب معمولی | قالب بتن نما |
|---|---|---|
| تحمل فشار بتن | اهمیت بالا | اهمیت بالا |
| کیفیت سطح پنل | بسته به نوع پروژه | بسیار مهم |
| کنترل درز پنل‌ها | اهمیت متوسط تا بالا | اهمیت بسیار بالا |
| روغن‌کاری | برای جداسازی قالب | برای جداسازی و کنترل ظاهر سطح |
| محل بولت و اتصالات | براساس سیستم قالب | باید از نظر ظاهری نیز برنامه‌ریزی شود |
| یکنواختی پنل‌ها | وابسته به پروژه | اهمیت بسیار زیاد |
چه نوع قالبی برای اجرای بتن نما استفاده می‌شود؟
برای اجرای بتن نما یک نوع قالب ثابت برای همه پروژه‌ها وجود ندارد. انتخاب سیستم قالب‌بندی به شکل عضو، ابعاد پروژه، تعداد دفعات استفاده، کیفیت سطح موردنیاز، الگوی درزها و امکانات کارگاه بستگی دارد. در پروژه‌های معماری می‌توان از پنل‌های مختلف استفاده کرد، اما نکته اصلی این است که سطح تماس قالب با بتن باید با کیفیت نهایی مورد انتظار هماهنگ باشد.
قالب پلای‌وود روکش‌دار یا فیلم فیس
پلای‌وود روکش‌دار یکی از گزینه‌های رایج برای سطوحی است که یکنواختی و صافی بتن اهمیت دارد. روکش سطحی این پنل‌ها تماس نسبتاً یکنواختی با بتن ایجاد می‌کند و در صورتی که پنل سالم، تمیز و مناسب پروژه باشد، می‌توان از آن برای اجرای سطوح با ظاهر منظم استفاده کرد.
یکی از مزیت‌های این سیستم، امکان برش و مدول‌بندی پنل‌هاست. این ویژگی به مجری اجازه می‌دهد الگوی درزها را از قبل مشخص کند و ابعاد پنل را با هندسه سطح هماهنگ نماید. البته کیفیت برش، سلامت لبه‌ها و نحوه آب‌بندی درزهای ایجادشده نیز باید کنترل شود.
قالب‌بندی سقف و انتخاب سیستم مناسب
در پروژه‌های ساختمانی، انتخاب قالب مناسب برای سقف باید براساس نوع دال، هندسه سازه، روش اجرا و تجهیزات موردنیاز انجام شود. برای آشنایی با انواع سیستم‌های قالب‌بندی سقف، مشخصات و کاربرد هرکدام، صفحه قالب‌های سقف را ببینید.
قالب فلزی بتن نما
قالب فلزی برای پروژه‌هایی که استفاده مکرر از قالب و تکرار ابعاد اهمیت دارد، می‌تواند گزینه مناسبی باشد. سطح فولادی قالب سخت و پایدار است و اگر در وضعیت مطلوب نگهداری شود، امکان استفاده مکرر را فراهم می‌کند.
در عین حال، هرگونه خراش، فرورفتگی، زنگ‌زدگی، باقی‌مانده بتن یا آلودگی روی سطح پنل فلزی می‌تواند روی بتن منتقل شود. بنابراین وقتی از قالب فلزی برای بتن نما استفاده می‌شود، نگهداری سطح قالب و کنترل کیفیت پنل‌ها اهمیت بیشتری پیدا می‌کند.
قالب چوبی و تخته‌های چوب طبیعی
در برخی پروژه‌های معماری، هدف فقط ایجاد سطح صاف نیست و طراح می‌خواهد بافت طبیعی چوب روی بتن باقی بماند. در چنین شرایطی از تخته یا الوار چوبی به‌عنوان سطح تماس قالب استفاده می‌شود.
جهت رگه‌های چوب، نوع تخته، فاصله بین تخته‌ها و ترتیب چیدمان آن‌ها می‌تواند نقش نهایی را مشخص کند. در نتیجه، در این روش خود چیدمان قالب بخشی از طراحی سطح بتن محسوب می‌شود.
یک انتخاب برای همه پروژه‌ها وجود ندارد
برای سطحی با ظاهر کاملاً یکنواخت، برای پروژه‌ای با تکرار زیاد پنل‌ها و برای سطحی که قرار است بافت چوب یا الگوی خاصی داشته باشد، انتخاب قالب می‌تواند متفاوت باشد. معیار اصلی، تطبیق سیستم قالب با نتیجه نهایی مورد انتظار پروژه است.
سطح قالب چه تأثیری بر ظاهر نهایی بتن دارد؟
در اجرای قالب بتن نما، سطح تماس قالب در واقع اولین سطحی است که ظاهر نهایی بتن را تعریف می‌کند. هر نقصی که در این سطح وجود داشته باشد، در شرایط مناسب می‌تواند به بتن منتقل شود. به همین دلیل، بررسی پنل قبل از بتن‌ریزی فقط یک کنترل کیفی ساده نیست و مستقیماً با نتیجه معماری پروژه ارتباط دارد.
خراش، فرورفتگی، آثار بتن خشک‌شده، اختلاف وضعیت میان پنل‌ها و حتی تفاوت در مقدار روغن می‌تواند باعث ایجاد اختلاف رنگ، بافت یا الگوی سطح شود. در پروژه‌هایی که بتن نما باید در چند مرحله و در ارتفاع‌های مختلف اجرا شود، کنترل یکسان بودن شرایط قالب اهمیت بیشتری پیدا می‌کند.
- وضعیت سطح پنل: هرگونه خراش، فرورفتگی، بتن خشک‌شده یا زنگ‌زدگی ممکن است روی سطح بتن اثر بگذارد.
- درز پنل‌ها: درزهای قالب می‌توانند در صورت طراحی درست به بخشی از الگوی معماری تبدیل شوند، اما درز باز یا نامنظم می‌تواند باعث خروج شیره بتن و ایجاد نقص سطحی شود.
- روغن قالب: مقدار و نحوه پخش ماده جداکننده می‌تواند روی رنگ، حفره‌های سطحی و کیفیت جداسازی قالب اثر بگذارد.
- ویژگی سطح تماس: صاف بودن، بافت، میزان جذب و روکش سطح پنل روی ظاهر نهایی بتن مؤثر است.
- یکسان بودن پنل‌ها: استفاده از پنل‌هایی با وضعیت کاملاً متفاوت در یک سطح می‌تواند باعث اختلاف ظاهری شود.
- نحوه مونتاژ: جابه‌جایی، اختلاف تراز یا باز شدن پنل‌ها در زمان بتن‌ریزی می‌تواند اثر مستقیم روی سطح نهایی داشته باشد.
در بتن اکسپوز، درزها هم بخشی از طراحی هستند
در پروژه‌هایی که بتن نما به‌عنوان بخشی از معماری دیده می‌شود، محل درز پنل‌ها، نظم بولت‌ها و ابعاد مدول قالب باید پیش از اجرا مشخص شود. در این حالت، خطوط ایجادشده توسط قالب می‌توانند به‌صورت کنترل‌شده در طراحی معماری سطح وارد شوند.
برای جلوگیری از عیب‌های سطحی بتن نما چه نکاتی را رعایت کنیم؟
کیفیت نهایی بتن نما تنها به جنس قالب وابسته نیست. قالب سالمی که به‌درستی روغن‌کاری نشده باشد، یا با پنل‌های ناهماهنگ و درزهای نامناسب مونتاژ شود، نمی‌تواند به‌تنهایی سطح مورد انتظار را ایجاد کند. به همین دلیل بهتر است فرآیند اجرا از قبل مرحله‌بندی شود.
قبل از بتن‌ریزی؛ یکسان‌سازی شرایط اجرا
اگر بخشی از پنل‌ها نو و بخش دیگری کارکرده باشند، تفاوت وضعیت سطح می‌تواند روی رنگ و ظاهر بتن اثر بگذارد. برای سطوحی که قرار است کاملاً یکدست دیده شوند، بهتر است پنل‌ها از نظر جنس، روکش، میزان استفاده و وضعیت سطح تا حد امکان هماهنگ باشند.
همچنین روغن قالب بهتر است پیش از اجرای اصلی روی یک محدوده نمونه آزمایش شود. نوع ماده جداکننده، مقدار مصرف و روش پخش آن باید با نوع پنل و شرایط واقعی پروژه سازگار باشد. لایه ضخیم‌تر روغن لزوماً عملکرد بهتری ایجاد نمی‌کند و حتی ممکن است باعث ایجاد لکه یا تغییر ظاهر سطح بتن شود.
هنگام مونتاژ قالب؛ پنل‌ها باید هم‌تراز و ثابت باشند
چیدمان پنل‌ها در بتن نما اهمیت زیادی دارد. اگر یک پنل نسبت به پنل مجاور اختلاف ارتفاع داشته باشد، محل اتصال آن بعد از باز کردن قالب قابل مشاهده خواهد بود. درزها نیز باید به شکلی بسته و کنترل شوند که خروج شیره بتن از محل اتصال به حداقل برسد.
محل بولت‌ها، پشت‌بندها و سایر اتصالات نیز بهتر است از قبل براساس الگوی معماری سطح مشخص شود. در پروژه‌هایی که تعداد زیادی سطح نمایان وجود دارد، تکرار منظم محل اتصالات می‌تواند ظاهر کلی کار را منظم‌تر کند.
هنگام بتن‌ریزی؛ روش اجرا را ثابت نگه دارید
سرعت بتن‌ریزی، نحوه توزیع بتن و روش تراکم می‌تواند روی ظاهر سطح تأثیر داشته باشد. بتن باید با روش مناسب در قالب قرار گیرد و ویبره نیز به شکلی انجام شود که تراکم مناسب ایجاد شود، بدون اینکه تجهیزات به سطح قالب یا آرماتورها برخورد غیرضروری داشته باشند.
برای سطوحی که قرار است با یکدیگر یکسان باشند، حفظ شرایط اجرا تا حد امکان ثابت اهمیت زیادی دارد. تغییر محسوس در روش بتن‌ریزی یا تراکم می‌تواند باعث اختلاف ظاهری میان قسمت‌های مختلف کار شود.
| عامل | مشکل احتمالی | اقدام کنترلی |
|---|---|---|
| سطح کثیف قالب | انتقال آلودگی و ایجاد اثر روی بتن | تمیزکاری قبل از هر سیکل |
| روغن بیش از حد | لکه یا تغییر رنگ | پخش یکنواخت و کنترل مقدار مصرف |
| درز باز پنل | خروج شیره بتن و لبه‌های نامنظم | آب‌بندی و کنترل اتصال پنل‌ها |
| اختلاف تراز پنل‌ها | ایجاد پله و خط در سطح بتن | کنترل تراز و موقعیت پنل‌ها |
| ضربه ویبراتور به قالب | آسیب به پنل یا تغییر وضعیت قالب | اجرای صحیح و کنترل تراکم |
نکته اجرایی
برای پروژه‌های حساس، یک پنل یا بخش نمونه را با همان نوع قالب، بتن، ماده جداکننده و روش اجرای پروژه اجرا کنید. بررسی نمونه قبل از گسترش کار به کل سطح، امکان اصلاح درزها، رنگ، بافت و روش بتن‌ریزی را فراهم می‌کند.
چک‌لیست قالب بتن نما پیش از بتن‌ریزی
قبل از ورود بتن به قالب، بهتر است وضعیت سیستم از چند جهت بررسی شود. این کنترل مرحله‌ای به‌خصوص در سطوحی که بتن بدون پوشش باقی می‌ماند، اهمیت دارد؛ زیرا بعد از بتن‌ریزی اصلاح بسیاری از ایرادهای قالب دشوار یا پرهزینه خواهد بود.
۱. سطح تماس قالب
سطح پنل باید از بتن خشک‌شده، گردوغبار، روغن اضافی، آب و سایر مواد ناخواسته پاک باشد. همچنین وجود سیم آرماتور، تکه‌های چوب، مصالح یا ابزار روی سطح تماس باید پیش از بستن کامل قالب بررسی شود.
۲. درز و اتصال پنل‌ها
درزهای بین پنل‌ها باید بسته، منظم و مطابق الگوی تعیین‌شده باشند. اختلاف سطح پنل‌های مجاور نیز نباید بدون بررسی باقی بماند. درز نامناسب علاوه بر اثر ظاهری، ممکن است محل خروج شیره بتن باشد.
۳. روغن قالب
ماده جداکننده باید متناسب با سطح قالب انتخاب و به مقدار مناسب اجرا شده باشد. تجمع روغن در گوشه‌ها، لبه‌ها یا قسمت‌هایی از پنل می‌تواند روی ظاهر بتن اثر بگذارد. روش مصرف نیز باید مطابق دستور سازنده محصول انجام شود.
برای آشنایی بیشتر با عملکرد قالب بتن استامپی می‌توانید مقاله قالب بتن استامپی چیست؟ را مطالعه کنید.
۴. مهار و تراز قالب
بولت‌ها، پشت‌بندها، اتصالات و اجزای نگهدارنده باید پیش از بتن‌ریزی کنترل شوند. قالب باید بتواند فشار بتن تازه را بدون حرکت یا تغییر شکل غیرمجاز تحمل کند. تراز، شاقول و موقعیت پنل‌ها نیز باید براساس نقشه اجرایی بررسی شود.
۵. هماهنگی شرایط اجرا
اگر برای پروژه نمونه آزمایشی ساخته شده است، بهتر است نوع پنل، ماده جداکننده، روش بتن‌ریزی و نحوه تراکم در اجرای اصلی تا حد امکان مشابه نمونه باشد. ثابت نگه داشتن شرایط، کنترل کیفیت و ریشه‌یابی اختلاف‌های سطحی را ساده‌تر می‌کند.
چک‌لیست سریع پیش از بتن‌ریزی
- سطح پنل تمیز و سالم است.
- درزها مطابق الگوی طراحی بسته شده‌اند.
- محل بولت‌ها و اتصالات کنترل شده است.
- قالب از نظر تراز و شاقول بررسی شده است.
- روغن قالب یکنواخت و بدون تجمع اجرا شده است.
- پشت‌بندها و مهارها به‌درستی نصب شده‌اند.
- روش بتن‌ریزی و تراکم مشخص است.
- شرایط قالب با نمونه آزمایشی هماهنگ است.
راهنمای انتخاب قالب بتن نما برای پروژه‌های مختلف
انتخاب قالب بتن نما زمانی دقیق‌تر انجام می‌شود که مشخصات پروژه پیش از خرید یا ساخت قالب روشن باشد. یک پروژه با سطوح بزرگ و تکرارشونده، یک سازه با شکست‌های متعدد و یک پروژه معماری با الگوی مشخص درزها، نیاز یکسانی ندارند.
در پروژه‌هایی که سرعت اجرا و استفاده مکرر اهمیت دارد، سیستم‌های مقاوم و تکرارپذیر می‌توانند مزیت بیشتری داشته باشند. در پروژه‌هایی که مدولاسیون پنل و کنترل هندسه سطح مهم است، امکان تغییر ابعاد و چیدمان پنل‌ها اهمیت بیشتری پیدا می‌کند.
اگر سطح نهایی قرار است کاملاً یکنواخت باشد، کیفیت و وضعیت سطح پنل باید در اولویت قرار گیرد. اگر طرح معماری بر اساس خطوط مشخص و منظم پنل‌ها تعریف شده باشد، ابعاد قالب، محل درزها و محل بولت‌ها باید پیش از ساخت یا مونتاژ در نقشه چیدمان مشخص شوند.
| شرایط پروژه | اولویت در انتخاب قالب |
|---|---|
| سطح صاف و یکنواخت | کیفیت و یکنواختی سطح تماس |
| استفاده مکرر | دوام، تعمیرپذیری و پایداری قالب |
| هندسه پیچیده | امکان مدول‌بندی و تنظیم ابعاد |
| الگوی معماری مشخص | کنترل محل درزها، بولت‌ها و پنل‌ها |
| طرح بافت چوب | نوع چوب، جهت رگه‌ها و نحوه چیدمان |
قیمت قالب بتن نما به چه عواملی بستگی دارد؟
قیمت قالب بتن نما را نمی‌توان فقط براساس قیمت ورق یا وزن قالب تعیین کرد. جنس و ضخامت پنل، ابعاد قالب، نوع سیستم نگهدارنده، تعداد پنل‌ها، پیچیدگی هندسه، تعداد دفعات استفاده، کیفیت سطح تماس و تجهیزات جانبی همگی می‌توانند روی هزینه نهایی اثر داشته باشند.
در قالب‌بندی بتن نما، گاهی انتخاب یک سیستم ارزان‌تر در مرحله خرید می‌تواند هزینه‌های بیشتری در اجرا ایجاد کند؛ برای مثال اگر کیفیت سطح قالب مناسب نباشد یا پنل‌ها به‌درستی قابل تکرار نباشند، اصلاح سطح بتن، تعویض پنل یا افزایش زمان اجرا می‌تواند هزینه واقعی پروژه را بالا ببرد.
به همین دلیل برای استعلام دقیق قیمت قالب بتن نما بهتر است اطلاعاتی مانند ابعاد سطح، نوع عضو، تعداد دفعات استفاده، کیفیت ظاهری مورد انتظار، نوع قالب موردنظر و شرایط اجرایی در اختیار تولیدکننده قرار گیرد.
قیمت پایین‌تر همیشه به معنی قالب اقتصادی‌تر نیست
برای پروژه‌ای که بتن آن به‌عنوان سطح نهایی دیده می‌شود، کیفیت سطح پنل، تعداد دفعات استفاده، سرعت مونتاژ و امکان کنترل درزها باید در کنار قیمت خرید اولیه بررسی شود. مقایسه اقتصادی واقعی زمانی انجام می‌شود که هزینه کل چرخه استفاده از قالب در نظر گرفته شود.
برای اجرای دقیق بتن نما چه قالبی نیاز دارید؟
خطوط ناخواسته، لکه، حفره، اختلاف رنگ و تغییر شکل سطح بتن می‌توانند از عوامل مختلفی ایجاد شوند؛ اما وضعیت قالب یکی از مهم‌ترین بخش‌های قابل‌کنترل این فرآیند است. انتخاب قالب بتن نما باید بر اساس نتیجه ظاهری مورد انتظار، هندسه سازه، تعداد دفعات استفاده و شرایط واقعی کارگاه انجام شود.
اگر پروژه به قالب فلزی با ابعاد و فرم مشخص نیاز دارد، امکان طراحی یا ساخت سیستم متناسب با مشخصات پروژه می‌تواند دقت اجرا را افزایش دهد. در پروژه‌هایی که نوع قالب و تجهیزات هنوز نهایی نشده است، بهتر است پیش از سفارش، نیازهای پروژه، ابعاد و روش اجرای بتن با کارشناسان فنی بررسی شود.
برای محاسبه اولیه تجهیزات قالب‌بندی نیز می‌توانید از ماشین حساب و صفحه محاسبه قیمت قالب بتن استفاده کنید.
برای انتخاب قالب بتن نما متناسب با پروژه مشاوره بگیرید
انتخاب قالب مناسب، زمانی دقیق‌تر انجام می‌شود که ابعاد سازه، کیفیت سطح موردنظر، تعداد دفعات استفاده و شرایط اجرای پروژه هم‌زمان بررسی شوند. کارشناسان تنهاپولاد می‌توانند مشخصات پروژه را بررسی کرده و برای انتخاب یا ساخت قالب موردنیاز راهنمایی ارائه کنند.
