قالب اتوکلایمینگ
اجرای سریع دیوار و ستون سازه با تجهیزات کامل به شکل اتوماتیک
- بروز شده در مرداد ۱۴۰۳

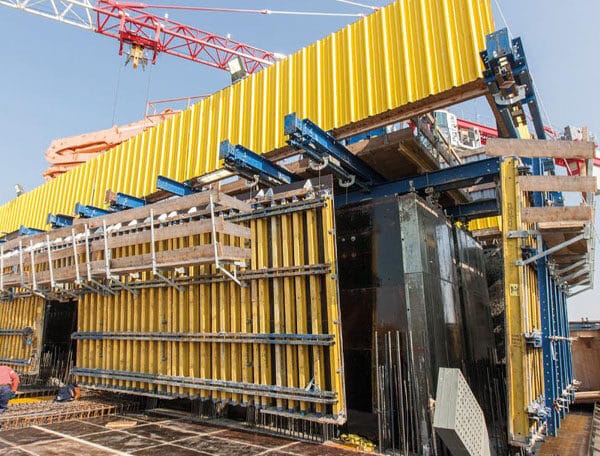

سیستم قالببندی اتوکلایمینگ چیست؟
سیستم قالببندی اتوکلایمینگ (Automatic Climbing Formwork) یکی از پیشرفتهترین فناوریهای قالببندی برای اجرای سازههای بتنی مرتفع است. این سیستم بهطور ویژه برای اجرای هسته مرکزی ساختمانهای بلند، برجها، پلها، سیلوها و سایر سازههای عمودی طراحی شده و با بهرهگیری از جکهای هیدرولیکی، قالب و سکوهای کاری را پس از هر مرحله بتنریزی بهصورت خودکار به تراز بعدی منتقل میکند. در نتیجه، عملیات اجرا بدون نیاز به باز و بسته کردن مکرر قالب یا جابهجایی آن توسط جرثقیل، با سرعت و ایمنی بیشتری انجام میشود.
در سیستم اتوکلایمینگ، قالبها بهصورت ایمن به سازه اصلی مهار شده و با استفاده از ریلهای راهنما (Guiding Rails) در مسیر مشخص حرکت میکنند. این ساختار علاوه بر حفظ پایداری سیستم، ایمنی نیروهای اجرایی را در ارتفاع افزایش داده و امکان ادامه عملیات را حتی در شرایط آبوهوایی نامساعد و بادهایی با سرعت تقریبی ۷۰ کیلومتر بر ساعت فراهم میکند. به همین دلیل، این فناوری یکی از گزینههای مناسب برای پروژههای مرتفع و پیچیده به شمار میرود.
پنلهای قالببندی در این سیستم معمولاً از تیرهای چوبی مهندسیشده و تقویتکنندههای فولادی ساخته میشوند تا مقاومت لازم در برابر فشار بتن تازه را تأمین کنند. همچنین، طراحی هر سیستم اتوکلایمینگ متناسب با ابعاد، هندسه و الزامات فنی هر پروژه انجام میشود تا علاوه بر افزایش کیفیت اجرا، بیشترین بهرهوری و ایمنی در طول عملیات حاصل شود.
برای ارتقای ایمنی و سهولت دسترسی، سیستم قالببندی اتوکلایمینگ به سکوهای کاری، نردههای محافظ و نردبانهای داخلی مجهز است که امکان تردد ایمن نیروهای اجرایی و انجام عملیات بتنریزی، آرماتوربندی و بازرسی را در تمامی مراحل پروژه فراهم میکند.
کاربردهای سیستم قالببندی اتوکلایمینگ
سیستم قالببندی اتوکلایمینگ برای اجرای سازههای بتنی مرتفع و پروژههایی که به سرعت، ایمنی و دقت بالا نیاز دارند، توسعه یافته است. این فناوری با حذف بسیاری از عملیات جابهجایی دستی و کاهش وابستگی به جرثقیل، بهرهوری اجرای پروژه را افزایش میدهد. در مقایسه با روشهایی مانند قالب لغزنده و قالب بالارونده، سیستم اتوکلایمینگ در پروژههای بلندمرتبه و سازههای پیچیده، عملکردی سریعتر و ایمنتر ارائه میدهد. مهمترین کاربردهای این سیستم عبارتاند از:
ساخت برجهای بلند
سیستم اتوکلایمینگ یکی از رایجترین روشهای اجرای هسته مرکزی برجهای مسکونی، اداری و تجاری است. این فناوری با افزایش سرعت سیکل بتنریزی، کاهش زمان اجرا و بهبود ایمنی نیروهای اجرایی، نقش مهمی در کاهش هزینههای پروژههای بلندمرتبه ایفا میکند.
سازههای بتنی عمودی
اجرای هسته مرکزی ساختمانها، دیوارهای برشی، شفتهای آسانسور، ستونهای مرتفع و سایر سازههای عمودی از مهمترین کاربردهای سیستم قالببندی اتوکلایمینگ است؛ جایی که دقت ابعادی و کیفیت سطح بتن اهمیت بالایی دارد.
پلسازی
در اجرای پایههای مرتفع پلها، بهویژه در مناطق کوهستانی یا درههای عمیق، از سیستم اتوکلایمینگ در کنار سیستم قالببندی شاریو استفاده میشود تا عملیات قالببندی با ایمنی و سرعت بیشتری انجام شود.
سازههای صنعتی
این سیستم در اجرای دودکش نیروگاهها، سیلوهای ذخیرهسازی، مخازن بتنی، برجهای صنعتی و سایر سازههای مرتفع که نیاز به اجرای مداوم و دقیق دارند، کاربرد گستردهای دارد.
سدسازی
در برخی پروژههای سدسازی، بهویژه برای اجرای دیوارههای بتنی مرتفع، از سیستم اتوکلایمینگ در کنار قالب دیواره سد استفاده میشود تا ضمن افزایش سرعت اجرا، کیفیت نهایی بتن نیز حفظ شود.
برای پروژه شما سیستم اتوکلایمینگ مناسب است؟
انتخاب سیستم مناسب به عواملی مانند ارتفاع سازه، ابعاد هسته مرکزی، شرایط کارگاه، برنامه زمانبندی و بودجه پروژه بستگی دارد. کارشناسان تنها پولاد آمادهاند تا پس از بررسی مشخصات پروژه، مناسبترین راهکار فنی و اقتصادی را به شما پیشنهاد دهند.
اجزای سازنده سیستم قالب بندی اتوکلایمینگ
سیستم قالب بندی اتوکلایمینگ یکی از پیشرفته ترین روش ها برای ساخت سازه های بلند مرتبه می باشد. این سیستم هوشمند با بهره گیری از اجزای متنوع و پیچیده، امکان جابجایی و صعود خودکار قالبها را در طول فرآیند ساخت فراهم می کند. در این قسمت به معرفی اجزای اصلی این سیستم می پردازیم.
۱- سیستم هیدرولیک
این سیستم شامل جک های هیدرولیکی، ایستگاه های پمپ و لوله های روغن می باشد که نیروی لازم برای بالا بردن قالب ها را تامین میکند. این اجزا به صورت هماهنگ عمل کرده و امکان حرکت عمودی قالب بتن را فراهم می کنند.
۲- ریل ها و براکت های بالارونده
ریل ها و براکت ها، اجزای اصلی ساختاری هستند که به سیستم اجازه می دهند تا به صورت عمودی یا زاویه دار بالا برود. این اجزا به طور دقیق طراحی شده اند تا استحکام و پایداری لازم را فراهم کنند.
۳- پانل های قالب
پانل های قالب معمولا از جنس فولاد ساخته شده و شکل نهایی سازه بتنی را تعیین می کنند. این پانل ها به طور ویژه ای طراحی شده اند تا در برابر فشار بتن مقاومت کنند.
۴- سکوهای کاری
این سکوها، که معمولا شامل ۴ تا ۶ سطح هستند، فضای لازم برای کارگران و تجهیزات را فراهم می کنند. سکوهای کاری به کارگران این امکان را می دهند که به راحتی به نقاط مختلف دسترسی داشته باشند.
۵- کفشک های راهنما
در طول مرحله صعود، سیستم به وسیله کفشک های راهنما به سازه متصل می ماند. این ویژگی اجازه می دهد تا جابجایی قالب ها حتی در شرایط باد شدید هم ادامه یابد و از ایمنی کارگران و سازه اطمینان حاصل شود.
مزایا و معایب سیستم قالببندی اتوکلایمینگ
سیستم قالببندی اتوکلایمینگ به دلیل عملکرد خودکار، ایمنی بالا و افزایش سرعت اجرا، یکی از بهترین گزینهها برای پروژههای بلندمرتبه محسوب میشود. با این حال، مانند هر سیستم مهندسی، انتخاب آن باید با توجه به شرایط پروژه، ارتفاع سازه، برنامه زمانبندی و بودجه انجام شود.
| مزایا | معایب |
|---|---|
| افزایش سرعت اجرای سازههای مرتفع | هزینه اولیه بیشتر نسبت به قالبهای سنتی |
| کاهش وابستگی به جرثقیل در مراحل اجرا | نیاز به طراحی و برنامهریزی دقیق پیش از اجرا |
| افزایش ایمنی نیروهای اجرایی در ارتفاع | اجرای صحیح نیازمند تیم متخصص و آموزشدیده است. |
| کیفیت بالاتر بتنریزی و دقت بیشتر در اجرا | برای پروژههای کوچک معمولاً از نظر اقتصادی توجیه کمتری دارد. |
به همین دلیل، پیش از انتخاب سیستم قالببندی، بهتر است مشخصات فنی پروژه توسط کارشناسان بررسی شود تا مناسبترین روش اجرا از نظر زمان، هزینه و الزامات فنی انتخاب شود.
قالب اتوکلایمینگ (Automatic Climbing Formwork) یک سیستم قالب بندی پیشرفته است که به طور خاص برای ساخت ستون ها، سازه های عمودی، به ویژه در پروژه های بزرگ مانند پل ها و برج ها طراحی شده است.
سیستم قالب بندی اتوکلایمینگ یکی از پیشرفته ترین روش ها برای ساخت سازه های بلند مرتبه می باشد. این سیستم هوشمند با بهره گیری از اجزای متنوع و پیچیده، امکان جابجایی و صعود خودکار قالبها را در طول فرآیند ساخت فراهم می کند.
برای اطلاع از قیمت سیستم قالب بندی اتوکلایمینگ و ثبت سفارش طراحی و ساخت این قالب در مجموعه تنها پولاد، کافی است با شماره های مندرج در سایت تماس حاصل نمایید تا از این طریق از کارشناسان فروش ما مشاوره رایگان دریافت نمایید.
