تجهیزات قالب بندی براکت قالب بندی
براکت قالب بندی
تکیه گاه مناسب قالب بندی
- بروز شده در اردیبهشت ۱۴۰۳
براکت قالب بندی یکی از اجزای مورد استفاده در برخی سیستم های قالب بندی بتن است که برای ایجاد تکیه گاه، اتصال و پایداری اجزای قالب در محل مورد نظر به کار می رود. نوع براکت، ابعاد، وزن و نحوه اتصال آن باید متناسب با سیستم قالب بندی و شرایط اجرای پروژه انتخاب شود.
انتخاب براکت مناسب فقط به شکل ظاهری آن محدود نمی شود. مشخصاتی مانند ابعاد، وزن، جنس و ضخامت قطعات، نوع اتصال و ظرفیت مورد نیاز می توانند در انتخاب مدل مناسب تأثیرگذار باشند. به همین دلیل، پیش از تهیه براکت بهتر است مشخصات فنی و کاربرد هر مدل با شرایط واقعی پروژه مقایسه شود.
در این صفحه با انواع براکت قالب بندی، کاربردها، مشخصات فنی، وزن و عوامل مؤثر بر قیمت آشنا می شوید تا بتوانید مدل مناسب را برای پروژه خود بررسی کنید. اگر پس از بررسی مشخصات، برای انتخاب مدل یا دریافت قیمت نیاز به راهنمایی دارید، اطلاعات پروژه و نیاز خود را با کارشناسان فروش تنها پولاد در میان بگذارید.

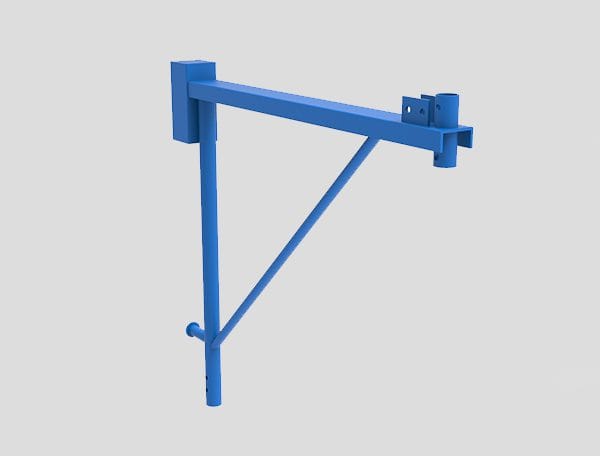

براکت قالب بندی چیست؟
براکت قالب بندی یک سازه فلزی مورد استفاده در برخی سیستم های قالب بندی بتن است که با اتصال به سازه یا محل تعبیه شده در آن، امکان ایجاد تکیه گاه و سکوی کار در مجاورت قالب را فراهم می کند. براکت ها بسته به نوع طراحی می توانند از پروفیل یا لوله ساخته شوند و شکل و ابعاد آنها بر اساس سیستم قالب بندی و شرایط اجرای پروژه تعیین می شود.
در اجرای قالب بندی دیوارهای بلند و پروژه هایی که عملیات بتن ریزی در ارتفاع انجام می شود، براکت می تواند به عنوان بخشی از سیستم پشتیبان و سکوی کار مورد استفاده قرار گیرد. اتصال براکت به سازه معمولاً از طریق بولت یا اجزای اتصال پیش بینی شده در بتن انجام می شود و پس از نصب، اجزای قالب و تجهیزات مورد نیاز مطابق طراحی سیستم روی آن مستقر می شوند.
نکته مهم: ظرفیت باربری و نحوه اتصال براکت به سازه به طراحی براکت، مشخصات اتصالات، وضعیت بتن و شرایط بارگذاری بستگی دارد. بنابراین نمی توان ظرفیت یا نحوه نصب یکسانی را برای تمام انواع براکت در نظر گرفت.
براکت ها در سیستم های مختلف قالب بندی می توانند برای ایجاد سکوی کار، پشتیبانی بخشی از قالب، فراهم کردن محل استقرار تجهیزات اجرایی و کمک به پایداری مجموعه مورد استفاده قرار گیرند. در برخی پروژه های قالب بندی در ارتفاع، براکت بخشی از یک سیستم اجرایی بزرگ تر است و در کنار تجهیزاتی مانند سکوی بتن ریزی، جان پناه و جک های شاقول کننده به کار می رود.
براکت ها از نظر ساختار و جنس اجزای سازنده می توانند در مدل های مختلفی تولید شوند. در محصولات مورد استفاده در قالب بندی، مدل های لوله ای و پروفیلی از جمله نمونه های رایج هستند و تفاوت در طراحی و وزن آنها می تواند روی نحوه حمل، نصب و استفاده در پروژه اثر بگذارد.
به همین دلیل، برای انتخاب براکت مناسب بهتر است پیش از خرید، نوع سیستم قالب بندی، ارتفاع اجرای کار، نحوه اتصال به سازه، ابعاد مورد نیاز و شرایط بارگذاری بررسی شود. براکت نیز مانند سایر تجهیزات قالب بندی بتن باید متناسب با کاربرد واقعی پروژه انتخاب و استفاده شود.
براکت ها در پروژه های قالب بندی خاص و اجرای سازه های بتنی در ارتفاع کاربرد دارند و در برخی سیستم ها به عنوان یکی از اجزای اجرایی قالب های بتن خاص مورد استفاده قرار می گیرند.

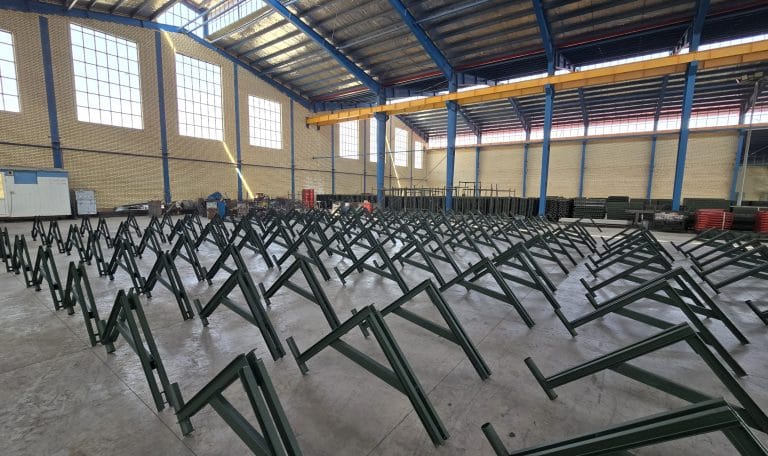

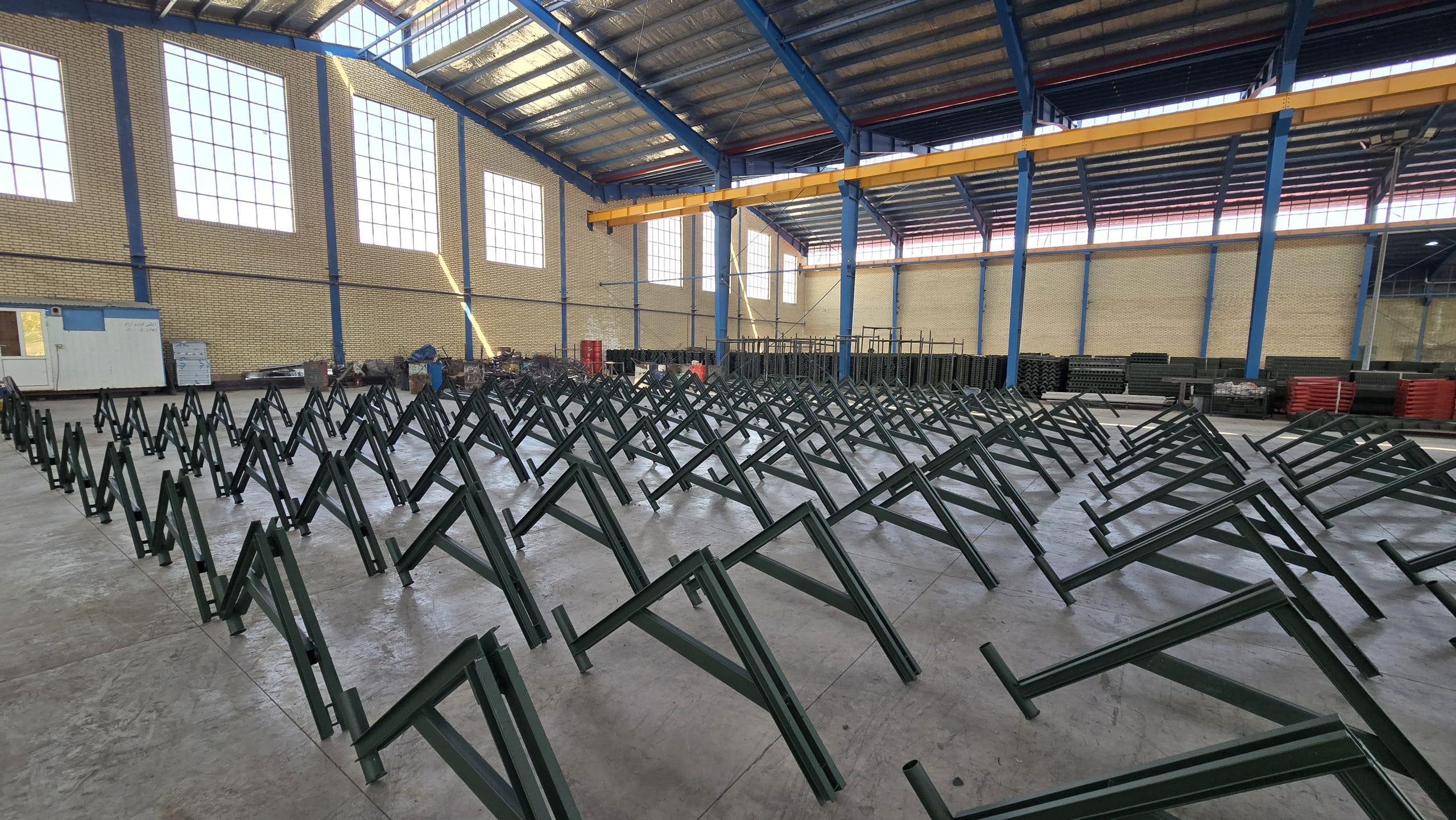

کاربردهای براکت قالب بندی
براکت قالب بندی بیشتر در پروژه هایی استفاده می شود که اجرای قالب و بتن ریزی در ارتفاع انجام می شود و لازم است در کنار قالب، محل مناسبی برای استقرار و فعالیت عوامل اجرایی فراهم شود. با نصب چند براکت در فواصل مناسب، می توان تکیه گاه لازم برای اجرای سکوی کار و برخی اجزای سیستم قالب بندی را ایجاد کرد.
| کاربرد | نحوه استفاده |
|---|---|
| قالب بندی در ارتفاع | ایجاد تکیه گاه و محل استقرار اجزای مورد نیاز در اجرای مراحل قالب بندی و بتن ریزی در ارتفاع |
| ایجاد سکوی کار | فراهم کردن محل مناسب برای انجام عملیات اجرایی در مجاورت قالب، مطابق طراحی سیستم |
| ایجاد جان پناه | استفاده از براکت های مخصوص جان پناه برای ایجاد محل استقرار و حفاظت پیرامونی در شرایط مورد نیاز پروژه |
| پروژه های مرتفع | استفاده در سیستم های قالب بندی مرحله ای برای سازه هایی که عملیات قالب بندی و بتن ریزی در ارتفاع انجام می شود |
ابعاد براکت باید بر اساس نوع کاربرد، سیستم قالب بندی و شرایط پروژه انتخاب شود. در برخی محصولات، براکت های با ابعاد ۹۰ و ۱۲۰ سانتی متر تولید می شوند و تفاوت در ابعاد و مشخصات پروفیل یا لوله مورد استفاده می تواند روی وزن و ویژگی های محصول اثر بگذارد.
نکته انتخاب: ابعاد براکت را نباید صرفاً بر اساس طول یا قیمت انتخاب کرد. نوع قالب، ارتفاع اجرا، فضای مورد نیاز برای کار و مشخصات سیستم پشتیبان باید پیش از سفارش بررسی شود.
در صورت نیاز به ابعاد یا مشخصات متفاوت، امکان بررسی نیاز پروژه با واحد فنی و فروش وجود دارد تا براکت متناسب با شرایط اجرایی انتخاب یا تولید شود. همچنین براکت های سالم و قابل استفاده، بسته به شرایط فنی و بازار، می توانند پس از استفاده مجدداً مورد استفاده قرار گیرند.
انواع براکت قالب بندی
براکت های قالب بندی از نظر ساختار و نوع اجزای سازنده، مدل های مختلفی دارند و انتخاب آنها به نوع سیستم قالب بندی، شرایط پروژه و کاربرد مورد نظر بستگی دارد. در میان مدل های مورد استفاده، براکت لوله ای و براکت پروفیلی از انواع رایج هستند که تفاوت آنها بیشتر در ساختار، وزن و نحوه ساخت مشخص می شود.
| نوع براکت | ساختار | ویژگی اصلی | کاربرد |
|---|---|---|---|
| براکت لوله ای | ساخته شده با لوله های فولادی | ساختار ساده و وزن وابسته به ابعاد و مشخصات لوله | استفاده در سیستم های قالب بندی متناسب با طراحی پروژه |
| براکت پروفیلی | ساخته شده با پروفیل فولادی | تفاوت در وزن و مشخصات سازه ای نسبت به مدل لوله ای | مناسب برای کاربردهایی که ساختار پروفیلی براکت مورد نیاز است |
براکت لوله ای
در این مدل، اجزای اصلی براکت از لوله های فولادی ساخته می شوند. وزن نهایی و مشخصات براکت لوله ای به ابعاد، ضخامت و جزئیات ساخت آن بستگی دارد. بنابراین هنگام مقایسه این مدل با نمونه های دیگر، بهتر است علاوه بر ظاهر براکت، مشخصات فنی و وزن واقعی محصول نیز بررسی شود.
براکت پروفیلی
براکت پروفیلی با استفاده از پروفیل فولادی ساخته می شود و از نظر شکل و ساختار با مدل لوله ای تفاوت دارد. وزن، ابعاد و مشخصات پروفیل مورد استفاده از عوامل مهم در ویژگی های نهایی این نوع براکت هستند و باید متناسب با نیاز پروژه انتخاب شوند.
براکت ها در برخی پروژه ها به عنوان بخشی از سیستم های قالب بندی در ارتفاع مورد استفاده قرار می گیرند و می توانند در کنار سایر تجهیزات، شرایط لازم برای اجرای قالب و عملیات کارگاهی را فراهم کنند. در پروژه هایی که از سیستم های قالب بندی بالارونده استفاده می شود نیز نوع و مشخصات براکت باید با طراحی و الزامات همان سیستم هماهنگ باشد.
برای انتخاب بین براکت لوله ای و پروفیلی: وزن، ابعاد، نوع اتصال، شرایط اجرای پروژه و مشخصات سیستم قالب بندی را در کنار قیمت بررسی کنید. انتخاب براکت صرفاً بر اساس ارزان تر بودن، معیار مناسبی برای مقایسه دو مدل نیست.
مزایای استفاده از براکت قالب بندی
استفاده از براکت مناسب میتواند اجرای قالب بندی در ارتفاع را منظمتر و ایمنتر کند. البته میزان این مزایا به نوع براکت، نحوه نصب و طراحی سیستم قالب بندی بستگی دارد و نمیتوان یک عملکرد یکسان را برای همه مدلها در نظر گرفت.
| مزیت | تأثیر در پروژه |
|---|---|
| ایجاد تکیه گاه برای سیستم قالب بندی | براکت میتواند محل استقرار و پشتیبانی برخی اجزای سیستم قالب بندی را در شرایط مورد نیاز فراهم کند. |
| فراهم کردن سکوی کار | در سیستم های مناسب، امکان ایجاد فضای کاری در مجاورت قالب و انجام عملیات اجرایی در ارتفاع را فراهم میکند. |
| امکان استفاده در پروژه های مرتفع | در برخی سیستم های قالب بندی در ارتفاع، براکت به عنوان یکی از اجزای اجرایی سیستم مورد استفاده قرار میگیرد. |
| نصب و جمع آوری نسبتاً ساده | طراحی مناسب و دسترسی به اتصالات میتواند عملیات نصب و جمع آوری را برای تیم اجرایی سادهتر کند. |
| قابلیت استفاده مجدد | براکت سالم و بدون آسیب، در صورت سازگاری با پروژه بعدی میتواند مجدداً مورد استفاده قرار گیرد. |
| کاهش نیاز به تجهیزات موقت در برخی کاربردها | بسته به طراحی سیستم، استفاده از براکت میتواند بخشی از نیازهای اجرایی مربوط به ایجاد تکیه گاه یا سکوی کار را پوشش دهد. |
در نهایت، مزیت اصلی براکت زمانی مشخص میشود که مدل، ابعاد و مشخصات آن متناسب با سیستم قالب بندی و شرایط واقعی پروژه انتخاب شده باشد. بنابراین هنگام مقایسه محصولات، علاوه بر قیمت، وزن، ابعاد، جنس و نحوه اتصال را نیز بررسی کنید.
براکت قالب بندی با براکت های عمومی چه تفاوتی دارد؟
واژه «براکت» به طور کلی به انواع پایه ها و قطعات نگهدارنده گفته می شود، اما براکت قالب بندی برای استفاده در سیستم های قالب بندی و شرایط اجرایی پروژه های بتنی طراحی می شود. به همین دلیل، شکل، ابعاد، وزن، نوع اتصال و مشخصات سازه ای آن باید متناسب با کاربرد مورد نظر در قالب بندی انتخاب شود.
بنابراین هنگام تهیه براکت برای پروژه های ساختمانی، صرفاً شباهت ظاهری یک پایه فلزی به براکت کافی نیست و باید مشخصات فنی، ابعاد و نحوه اتصال آن با سیستم قالب بندی مورد بررسی قرار گیرد.

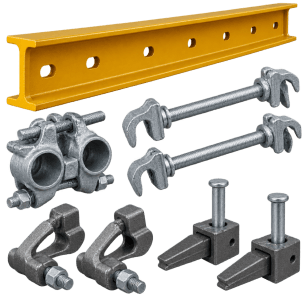

متعلقات براکت های قالب بندی
عملکرد براکت فقط به بدنه فلزی آن محدود نمی شود و در برخی سیستم های قالب بندی، مجموعه ای از قطعات اتصال برای نصب و تثبیت براکت مورد استفاده قرار می گیرد. شناخت این اجزا هنگام بررسی مشخصات فنی و انتخاب براکت اهمیت دارد.
| قطعه | وظیفه | جنس / توضیح |
|---|---|---|
| پیچ درونی براکت | برای اتصال مجموعه مخروطی براکت و ایجاد اتصال در بخش داخلی سیستم | بخشی از سیستم اتصال براکت |
| مخروطی براکت | به عنوان یکی از اجزای اتصال بین پیچ درونی، پیچ بیرونی و بادامک عمل می کند | چدن نشکن (داکتیل) در نمونه های مورد استفاده |
| بادامک براکت | در مجموعه اتصال بین مخروطی و پیچ بیرونی قرار می گیرد و در تثبیت اتصال نقش دارد | چدن نشکن (داکتیل) در نمونه های مورد استفاده |
| پیچ بیرونی براکت | محل قرارگیری و اتصال براکت به مجموعه اتصال | جزء اتصال دهنده مجموعه براکت |
نکته فنی: مشخصات و نوع قطعات اتصال می تواند بر اساس طراحی و مدل براکت متفاوت باشد. هنگام سفارش، بهتر است مشخص شود که براکت به صورت کامل همراه با متعلقات مورد نیاز ارائه می شود یا اجزای اتصال باید جداگانه تهیه شوند.

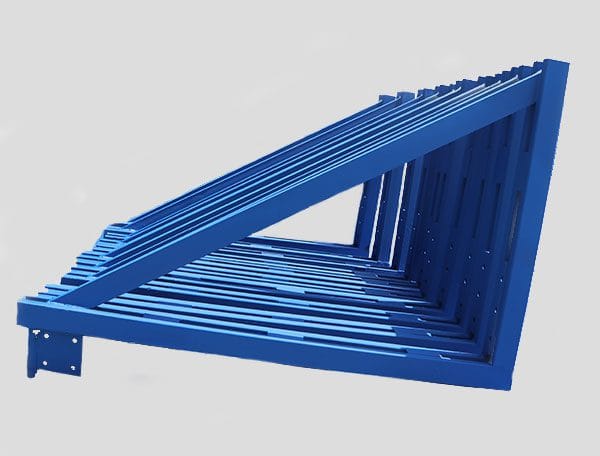

روش استفاده از براکت در زمان قالب بندی
نحوه استفاده از براکت قالب بندی به نوع سیستم قالب بندی، شرایط پروژه و طراحی محل اتصال بستگی دارد. در اجرای قالب بندی دیوار در ارتفاع، براکت پس از آماده سازی محل اتصال و مطابق جزئیات اجرایی پروژه به سازه متصل می شود و سپس اجزای مورد نیاز سیستم قالب بندی و سکوی کار روی آن قرار می گیرند.
اتصال براکت می تواند با استفاده از اجزایی مانند بولت های قالب بندی و سایر اتصالات پیش بینی شده در سیستم انجام شود. تعداد براکت ها، فاصله آنها و نحوه استقرار تجهیزات باید بر اساس شرایط پروژه و طراحی سیستم تعیین شود.
راهنمای کامل استفاده از براکت
اگر به دنبال مراحل نصب، نحوه اتصال، نکات اجرایی و جزئیات استفاده از براکت در سازه های بتنی هستید، راهنمای کامل روش استفاده از براکت را مطالعه کنید.
راهنمای خرید براکت قالب بندی
انتخاب براکت قالب بندی باید بر اساس شرایط واقعی پروژه انجام شود و صرفاً مقایسه قیمت یا ظاهر محصول نمی تواند معیار مناسبی برای انتخاب باشد. نوع سیستم قالب بندی، محل استفاده، ابعاد مورد نیاز و مشخصات اتصال از مهم ترین مواردی هستند که پیش از سفارش باید بررسی شوند.
| معیار انتخاب | چه چیزی را بررسی کنیم؟ | چرا مهم است؟ |
|---|---|---|
| نوع براکت | لوله ای یا پروفیلی و سازگاری آن با سیستم قالب بندی | ساختار براکت روی وزن و نحوه استفاده آن تأثیر دارد. |
| ابعاد | طول براکت و فضای مورد نیاز برای اجرای سکوی کار | ابعاد نامناسب می تواند فضای کار مورد نیاز را محدود کند. |
| وزن | وزن واقعی هر براکت و وزن مجموعه مورد نیاز پروژه | در حمل، جابه جایی و عملیات نصب اهمیت دارد. |
| جنس و کیفیت ساخت | نوع فولاد، ضخامت قطعات، کیفیت جوش و اتصالات | کیفیت ساخت روی عملکرد و دوام محصول اثرگذار است. |
| اتصالات | نوع بولت، مخروطی، بادامک و سایر قطعات مورد نیاز | براکت باید با سیستم اتصال موجود در پروژه سازگار باشد. |
| قیمت | قیمت براکت به همراه متعلقات و هزینه سفارش | مقایسه قیمت بدون در نظر گرفتن مشخصات فنی می تواند گمراه کننده باشد. |
اگر مشخصات پروژه، ابعاد مورد نیاز یا نوع سیستم قالب بندی را در اختیار دارید، بهتر است پیش از ثبت سفارش آنها را با واحد فنی و فروش بررسی کنید. این کار کمک می کند براکت از نظر ابعاد، ساختار و اتصالات متناسب با کاربرد مورد نظر انتخاب شود.
برای انتخاب و استعلام قیمت براکت قالب بندی
مشخصات پروژه و ابعاد مورد نیازتان را با کارشناسان تنها پولاد در میان بگذارید تا مدل مناسب بررسی و قیمت روز اعلام شود.

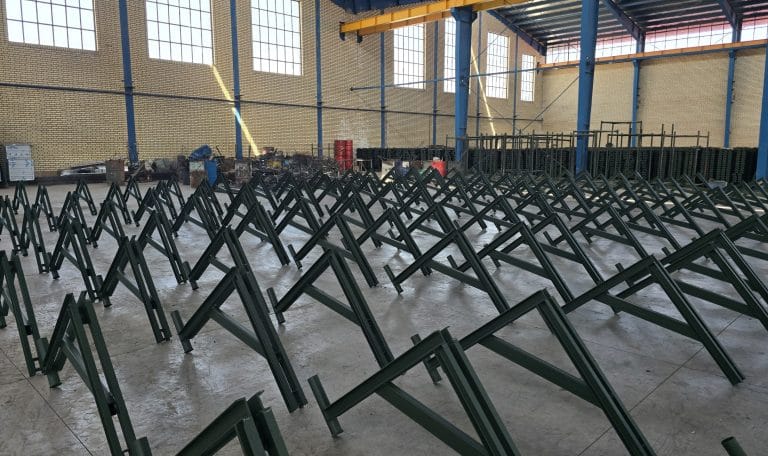

قیمت براکت قالب بندی
قیمت براکت قالب بندی یک عدد ثابت برای تمام مدلها نیست و بر اساس مشخصات فنی، ابعاد، وزن، نوع ساخت و شرایط سفارش تعیین میشود. به همین دلیل، برای مقایسه قیمت براکتها بهتر است مشخصات فنی مدلهای مختلف را نیز در کنار قیمت آنها بررسی کنید.
| عامل مؤثر | تأثیر بر قیمت |
|---|---|
| نوع براکت | مدل و ساختار براکت میتواند باعث تفاوت قیمت بین محصولات شود. |
| ابعاد و وزن | میزان مواد مصرفی و وزن نهایی محصول از عوامل مهم در تعیین قیمت هستند. |
| جنس و کیفیت ساخت | نوع متریال، ضخامت قطعات و کیفیت ساخت میتواند قیمت نهایی را تغییر دهد. |
| متعلقات و اتصالات | اگر براکت همراه با قطعات اتصال عرضه شود، هزینه مجموعه با براکت بدون متعلقات متفاوت خواهد بود. |
| تعداد سفارش | قیمت سفارشهای عمده میتواند با خرید تعداد محدود متفاوت باشد. |
| شرایط بازار و مواد اولیه | تغییر قیمت مواد اولیه و هزینههای تولید میتواند باعث تغییر قیمت روز محصول شود. |
به همین دلیل، اگر قصد خرید براکت قالب بندی دارید، بهتر است هنگام استعلام قیمت، ابعاد مورد نیاز، تعداد، نوع براکت و نیاز به متعلقات اتصال را مشخص کنید تا قیمت دقیقتری دریافت کنید.
قیمت روز براکت قالب بندی را استعلام بگیرید
برای دریافت قیمت، موجودی و مشاوره انتخاب براکت متناسب با پروژه، با کارشناسان فروش تنها پولاد تماس بگیرید.

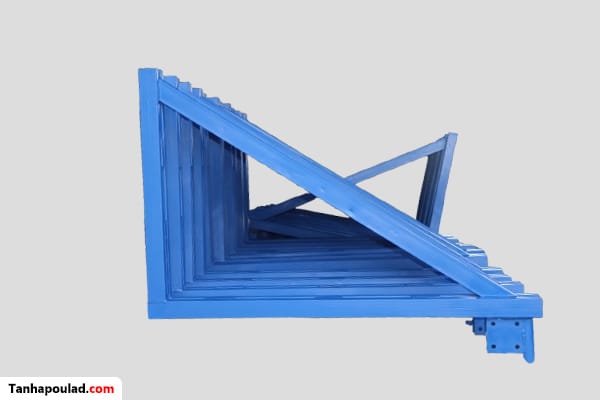

تصاویر براکت قالب بندی
از این محصول به عنوان یکی از تجهیزات قالب بندی و به عنوان تکیه گاه در زمان قالب بندی مورد استفاده قرار می گیرد.
برای ثبت سفارش خرید این محصول می توانید از طریق شماره های مندرج در سایت با کارشناسان فروش مجموعه تنها پولاد ارتباط برقرار کرده و ضمن دریافت مشاوره خرید، سفارش خود را ثبت نمایید.
تعداد براکت های مورد نیاز سیستم قالب بندی مورد نظر شما با توجه به ابعاد قالب و نوع آن مشخص می شود. برای اطلاع دقیق از تعداد براکت مورد نیاز خود می توانید با کارشناسان فروش تنها پولاد در ارتباط باشید.
