قالب سد | قیمت، مشخصات فنی
قالب سد؛ راهکاری مقاوم و مهندسیشده برای اجرای پروژههای بزرگ سدسازی، نیروگاهها و سازههای حجیم بتنی با امکان طراحی و تولید سفارشی.
- به روز شده در شهریور ۱۴۰۴
اجرای سدهای بتنی به دلیل ارتفاع زیاد، حجم بالای بتنریزی و فشار قابل توجه بتن تازه، نیازمند سیستم قالببندی ویژهای است که علاوه بر تأمین ایمنی، دقت ابعادی و سرعت اجرا را نیز تضمین کند. به همین دلیل در پروژههای سدسازی از قالبهایی استفاده میشود که متناسب با شرایط اجرایی، بارهای وارد بر سازه و مراحل مختلف بتنریزی طراحی شدهاند.
قالب سد یکی از مهمترین تجهیزات پروژههای عمرانی بزرگ محسوب میشود و در اجرای دیوارههای بتنی سد، نیروگاههای آبی، سرریزها و سایر سازههای حجیم کاربرد دارد. این سیستم در بسیاری از پروژهها بر پایه سیستم قالببندی دیوار طراحی شده و با استفاده از براکتها، جکهای مایل و متعلقات مهاری، فشار بالای بتن را بهصورت ایمن کنترل میکند.

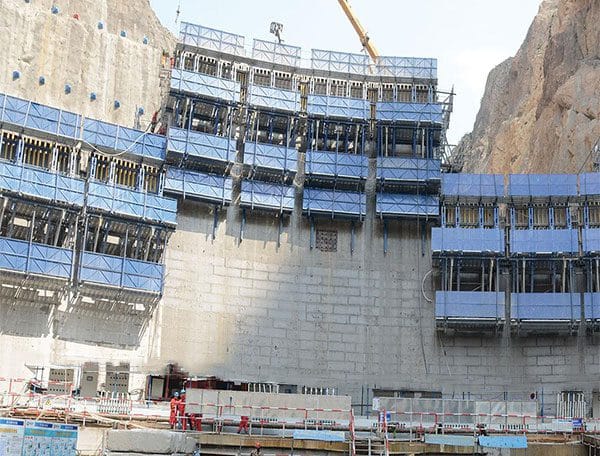

قالب سد چیست؟
قالب سد نوعی قالب بتن ویژه است که برای اجرای دیوارهها و بخشهای مختلف سدهای بتنی طراحی میشود. این قالبها معمولاً بهصورت یکطرفه اجرا شده و به گونهای مهندسی میشوند که بتوانند فشار زیاد بتن تازه، وزن تجهیزات اجرایی و نیروهای واردشده در زمان بتنریزی را بدون تغییر شکل تحمل کنند.
در سیستم قالببندی سد، بارهای وارد بر قالب از طریق براکتهای فلزی، جکهای مایل، پشتبندها و سایر متعلقات به سازه منتقل میشود. این موضوع باعث افزایش ایمنی عملیات، حفظ کیفیت سطح بتن، کاهش تغییر شکل قالب و امکان اجرای بتنریزی در ارتفاعهای مختلف خواهد شد.
روش اجرای قالب سد بتنی در پروژههای عمرانی
اجرای قالب سد به دلیل ارتفاع زیاد سازه و حجم بالای بتنریزی، بهصورت مرحلهای انجام میشود. در هر مرحله، قالب در محل مورد نظر نصب شده، عملیات بتنریزی انجام میشود و پس از رسیدن بتن به مقاومت اولیه، قالب باز شده و برای اجرای مرحله بعد به تراز بالاتر منتقل میشود. به همین دلیل، سیستم قالببندی باید علاوه بر استحکام بالا، امکان باز و بست سریع و جابهجایی ایمن را نیز فراهم کند تا سرعت اجرای پروژه کاهش پیدا نکند.
- نصب پنلهای قالب و متعلقات مهاری
- تراز و شاقول کردن سیستم قالببندی
- اجرای بتنریزی هر لیفت
- باز کردن قالب پس از گیرش اولیه بتن
- انتقال قالب به تراز بالاتر و تکرار عملیات تا تکمیل دیواره سد
در بیشتر پروژههای سدسازی، پنلهای قالب از فولاد ساخته میشوند؛ زیرا علاوه بر تحمل فشار بالای بتن، امکان استفاده مکرر در پروژههای بزرگ را دارند. در برخی پروژههای خاص نیز از پنلهای پلایوود استفاده میشود که وزن کمتری دارند، اما نسبت به قالبهای فولادی دوام و تعداد دفعات استفاده مجدد آنها کمتر است.
با توجه به ارتفاع زیاد سدها، معمولاً از سیستم قالب جهنده (Jump Form) یا قالب بالارونده استفاده میشود. این سیستمها امکان انتقال سریع قالب به لیفتهای بعدی را فراهم کرده و ضمن افزایش ایمنی، سرعت اجرای پروژه را نیز به میزان قابل توجهی افزایش میدهند.
انواع قالب سد
انتخاب نوع سیستم قالببندی سد به عواملی مانند ارتفاع سازه، حجم بتنریزی، تعداد دفعات استفاده از قالب، شرایط اجرایی و برنامه زمانبندی پروژه بستگی دارد. رایجترین سیستمهای مورد استفاده عبارتاند از:
۱- قالب فلزی دیواره سد (قالب جهنده)
قالب فلزی جهنده یکی از پرکاربردترین سیستمهای قالببندی در پروژههای سدسازی است. این سیستم با استفاده از پنلهای فولادی، براکتها، جکهای مایل و انکربولتها روی بدنه سد مهار شده و پس از هر مرحله بتنریزی به تراز بالاتر منتقل میشود. مقاومت بالا، دقت ابعادی مناسب، طول عمر زیاد و قابلیت استفاده مکرر، مهمترین مزایای این سیستم هستند.
۲- قالب بالارونده دیواره سد
در پروژههایی که ارتفاع سازه بسیار زیاد است، استفاده از قالب بالارونده گزینهای ایدهآل محسوب میشود. این سیستم به کمک ریلها و تجهیزات مخصوص، قالب را بهصورت کنترلشده به ترازهای بالاتر منتقل میکند و علاوه بر افزایش سرعت اجرا، ایمنی نیروهای اجرایی و کیفیت بتنریزی را نیز بهبود میبخشد. به همین دلیل در سدهای بزرگ، نیروگاههای برقآبی و سایر سازههای مرتفع بتنی کاربرد گستردهای دارد.
راهنمای خرید قالب سد
انتخاب قالب سد مناسب، تنها به خرید یک قالب فلزی محدود نمیشود. سیستم قالببندی باید متناسب با ارتفاع سازه، فشار بتن، روش اجرای پروژه و تعداد دفعات استفاده طراحی شود تا علاوه بر افزایش ایمنی، کیفیت بتنریزی و سرعت اجرا نیز حفظ شود. پیش از ثبت سفارش، بهتر است موارد زیر را بررسی کنید.
- جنس و کیفیت متریال
- مقاومت و استحکام سازه قالب
- نوع سیستم قالببندی (جهنده یا بالارونده)
- طراحی متناسب با مشخصات پروژه
- پشتیبانی فنی و خدمات پس از فروش
۱- جنس قالب دیواره سد
جنس قالب، اولین عامل تأثیرگذار بر دوام، تعداد دفعات استفاده و کیفیت اجرای پروژه است. در اغلب پروژههای سدسازی، قالبهای فولادی به دلیل مقاومت بالا در برابر فشار بتن، طول عمر زیاد و قابلیت استفاده مکرر، بهترین انتخاب محسوب میشوند. برای آشنایی بیشتر با مشخصات فنی و قیمت قالب بتن فلزی میتوانید صفحه محصول را مشاهده کنید.
۲- مقاومت و استحکام قالب
قالب سد باید بتواند فشار بالای بتن تازه، وزن تجهیزات و نیروهای اجرایی را بدون تغییر شکل تحمل کند. استحکام مناسب علاوه بر افزایش ایمنی، باعث حفظ دقت ابعادی سازه و افزایش عمر مفید قالب نیز خواهد شد.
۳- انتخاب سیستم قالببندی
پیش از خرید، باید مشخص شود که پروژه با سیستم جهنده، بالارونده یا سایر سیستمهای قالببندی اجرا خواهد شد. انتخاب صحیح سیستم، تأثیر مستقیمی بر سرعت اجرا، تعداد دفعات جابهجایی قالب و هزینه نهایی پروژه دارد.
۴- طراحی اختصاصی قالب
هر سد دارای مشخصات فنی، ابعاد و شرایط اجرایی متفاوتی است؛ به همین دلیل در بسیاری از پروژهها استفاده از قالبهای استاندارد پاسخگوی نیاز پروژه نیست. در چنین شرایطی، طراحی اختصاصی سیستم قالببندی باعث افزایش دقت اجرا، کاهش پرت مصالح و بهینهسازی زمان اجرای پروژه خواهد شد. پروژههایی که به قالب بتن خاص نیاز دارند، بهتر است توسط تولیدکنندهای اجرا شوند که توانایی طراحی و ساخت سفارشی را نیز داشته باشد.
مشاوره تخصصی پیش از سفارش قالب سد
اگر برای انتخاب سیستم قالببندی مناسب، طراحی اختصاصی یا برآورد هزینه پروژه نیاز به راهنمایی دارید، کارشناسان فنی تنها پولاد آمادهاند تا بر اساس نقشهها و شرایط اجرایی پروژه، مناسبترین راهکار را به شما پیشنهاد دهند.
قیمت قالب بتن سد
قیمت قالب سد به دلیل سفارشی بودن این سیستم، برای هر پروژه متفاوت است. عواملی مانند ابعاد پانلها، ارتفاع دیواره سد، نوع سیستم قالببندی (جهنده یا بالارونده)، وزن فولاد مصرفی، جزئیات طراحی و حجم سفارش، مهمترین فاکتورهای تعیینکننده قیمت نهایی هستند. به همین دلیل، قیمت این محصول پس از بررسی نقشههای اجرایی و مشخصات پروژه اعلام میشود.
💰 استعلام قیمت قالب سد
برای مشاهده قیمت روز انواع قالب بتن، استفاده از ماشین حساب برآورد قیمت و دریافت پیشفاکتور اولیه، از صفحه زیر بازدید کنید.
عوامل مؤثر بر قیمت قالب سد
- وزن و قیمت روز فولاد: مهمترین عامل در تعیین قیمت نهایی قالب.
- ابعاد و حجم پروژه: هرچه ابعاد پانلها و متراژ قالببندی بیشتر باشد، هزینه افزایش مییابد.
- پیچیدگی طراحی: پروژههای خاص که به طراحی اختصاصی نیاز دارند، هزینه ساخت بیشتری خواهند داشت.
- تعداد سفارش: حجم سفارش میتواند بر هزینه نهایی تولید و قیمت تمامشده اثرگذار باشد.
اجزای سازنده قالب سد
سیستم قالببندی سد تنها از یک پانل فلزی تشکیل نشده است؛ بلکه مجموعهای از قطعات مهندسیشده در کنار یکدیگر قرار میگیرند تا فشار بتن تازه را تحمل کرده، ایمنی کارگاه را حفظ کنند و امکان جابهجایی مرحلهای قالب را فراهم آورند.
| جزء | وظیفه |
|---|---|
| پانل اصلی | شکلدهی سطح بتن و تحمل فشار اولیه بتن تازه. |
| سولجر | تقویت پانل و انتقال نیروهای واردشده به سیستم مهاربندی. |
| جک و براکت | تنظیم شاقول قالب و تثبیت موقعیت آن در زمان بتنریزی. |
| انکربولت و مهارها | انتقال نیروها به سازه و جلوگیری از جابهجایی قالب. |
| نبشی قالب و اتصالات | اتصال و یکپارچهسازی اجزای مختلف سیستم قالببندی. |
| سکوهای کار و بتنریزی | ایجاد دسترسی ایمن برای نیروهای اجرایی در ارتفاع. |
هماهنگی صحیح این اجزا، علاوه بر افزایش ایمنی، موجب حفظ کیفیت بتن، کاهش زمان اجرای هر مرحله و افزایش عمر مفید سیستم قالببندی سد خواهد شد.
ابعاد قالب سد
ابعاد قالب سد بر اساس نقشههای اجرایی، ارتفاع دیواره، حجم بتنریزی و نوع سیستم قالببندی تعیین میشود. به همین دلیل، برخلاف قالبهای مدولار معمولی، در پروژههای سدسازی بسیاری از پانلها بهصورت سفارشی طراحی و تولید میشوند. با این حال، برخی ابعاد متداول در پروژههای عمرانی به شرح زیر است.
| مشخصه | ابعاد رایج | توضیحات |
|---|---|---|
| عرض پانل | ۵۰ تا ۲۰۰ سانتیمتر | متناسب با شرایط پروژه و هندسه دیواره سد انتخاب میشود. |
| ارتفاع هر پانل | ۱۵۰ تا ۳۰۰ سانتیمتر | برای بتنریزی مرحلهای و لیفتهای متوالی استفاده میشود. |
| ضخامت ورق | ۳ تا ۶ میلیمتر | بسته به فشار بتن و مشخصات فنی پروژه انتخاب میشود. |
| ابعاد کل سیستم | سفارشی | ابعاد نهایی بر اساس نقشههای اجرایی و روش قالببندی تعیین میشود. |
در پروژههای سدسازی، مهمتر از ابعاد هر پانل، طراحی صحیح کل سیستم قالببندی است. انتخاب مناسب پنلها، سولجرها، براکتها، انکربولتها و تجهیزات مهاربندی باعث افزایش ایمنی، کاهش زمان اجرا و دستیابی به سطح بتنی باکیفیت خواهد شد. به همین دلیل، اغلب پروژههای بزرگ سدسازی از سیستمهای قالببندی سفارشی استفاده میکنند که بر اساس مشخصات فنی هر پروژه طراحی و تولید میشوند.
طراحی و ساخت اختصاصی قالب سد
اگر برای پروژه خود به قالب سد با ابعاد خاص یا سیستم قالببندی سفارشی نیاز دارید، کارشناسان فنی تنها پولاد آمادهاند پس از بررسی نقشههای اجرایی، مناسبترین سیستم قالببندی را طراحی و قیمتگذاری کنند.
دریافت مشاوره تخصصی
سدها از جمله پروژه های عمرانی بزرگی هستند که برای طراحی و پیاده سازی دیواره های عظیم آن ها به قالب های بتن مخصوصی نیاز است که با عنوان قالب سد شناخته می شود.
معمولا برای قالب بندی دیواره های سد از انواع قالب بالارونده استفاده می شود تا بتوان دیواره ها را تا ارتفاع مورد نظر بتن ریزی کرد.
قالب های بتن را می توان با مواد اولیه متنوع تولید کرد. از جمله مواد سازنده قالب سد می توان به چوب، آجر، فلز و پلای وود اشاره کرد. با این حال رایج ترین جنس تشکیل دهنده قالب بتن سد، نوع فلزی است.
برای ثبت سفارش و خرید قالب بتن سد می توانید با شماره تماس کارشناسان فروش شرکت تنها پولاد ارتباط برقرار نمایید.
