قالب بتن سیستم قالب بندی پیش ساخته قالب منهول
قالب منهول
قالب بندی و پیاده سازی انواع دریچه چاه و منهول
- بروز شده در آبان ۱۴۰۴

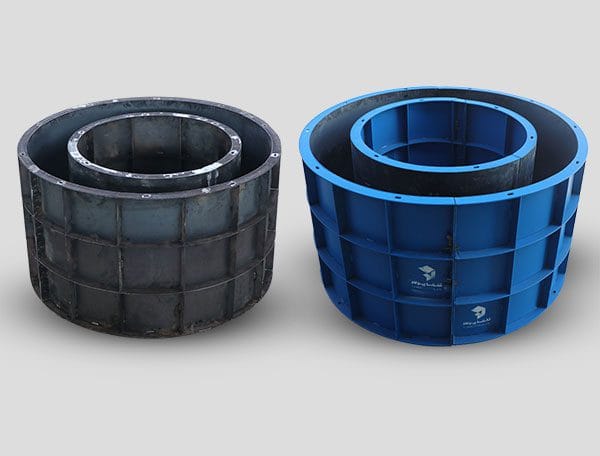

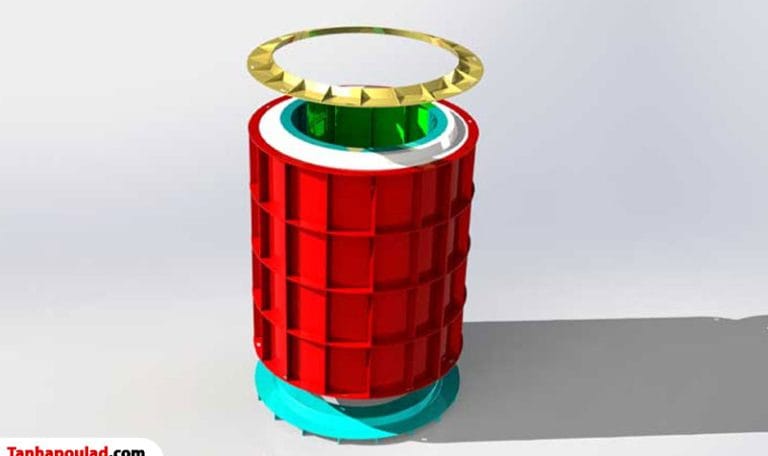

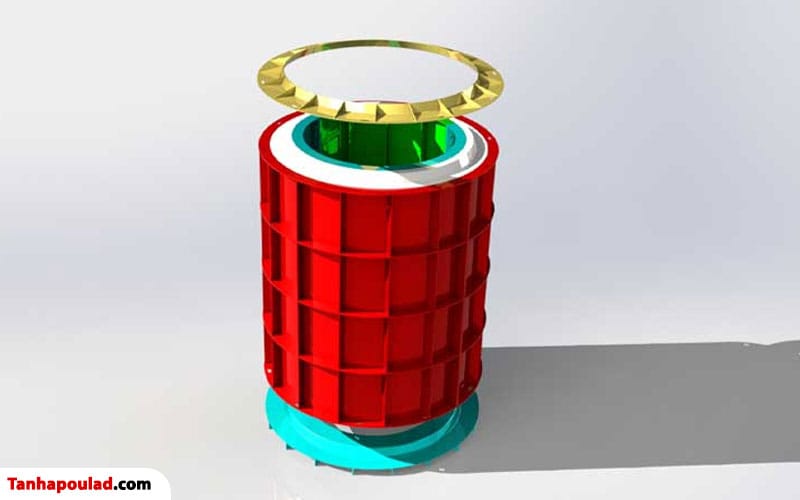

قالب منهول چیست ؟
منهول های بتنی سازه هایی هستند که برای هدایت آب و فاضلاب های شهری مورد استفاده قرار می گیرند و برای ساخت به قالب هایی احتیاج دارند که قالب منهول نامیده می شوند. قالب فلزی منهول (manhole formwork) یکی از انواع قالب هایی است که برای ساخت منهول بتنی استفاده می شود. با توجه به اینکه منهول عموما مقطع گردی دارد و به صورت یک استوانه ی توخالی می باشد، برای ساخت آن از قالب های گرد دو پارچه به صورتی که ورق های تقویتی داخل آن قرار دارند، استفاده می شود. این قالبها برای ساخت درهای ورودی چاه های آب و فاضلاب و کلیه فاضلاب های شهری کاربرد فراوانی دارد و بنا بر سفارش مشتریان طراحی و تولید می گردند. در ساخت منهول های فاضلابی از فلز و همچنین یک سری قالب بستر و بالهای قالب، برای ایجاد رینگ اتصال به شکل نر و ماده می باشد که جهت آب بندی کامل خطوط شبکه نقش به سزایی دارد.
منهول ها معمولاً ابعاد مشخصی دارند و از قالب بتن ساخته شده برای آن می توان تا مدت ها برای پروژه های آب و فاضلاب زیادی استفاده کرد. با توجه به این موضوع هنگام خرید قالب منهول باید دقت لازم به عمل آید و کیفیت قالب ساخته شده برای منهول تضمین شده باشد.بنابراین خرید قالب منهول باکیفیت استفاده چندین باره آن در پروژه های مختلف را تضمین خواهد کرد.
قطعات بتنی منهول که عمدتا در صنعت آب و فاضلاب و تاسیسات زیر زمینی و محفظه های بازرسی و تعمیرات و نگهداری در خطوط برق رسانی و مخابرات و….کاربرد دارند. به کمک قالب منهول فلزی طراحی شده با ابعاد رایج کار بتن ریزی و ساخت منهول های بتنی به شکلی که در برابر نفوذ آب عایق باشد و آب بندی خوبی داشته باشد، آسان خواهد بود.
کاربردهای قالب بتن منهول
از موارد استفاده قالب های منهول بتنی می توان به ساخت قطعات دیواره چاه ها، شبکه های زیر زمینی و معابر انسانی در معادن و… می توان اشاره کرد.
قالب های منهول با توجه به شکل متفاوت نسبت به قالب های مدولار تکنولوژی ساخت پیچیده تری داشته و از دقت بالاتری برخوردار است. بطور کلی از قالب های فلری منهول برای ساختن ورودی لوله های آب، فاضلاب و تونل تاسیسات استفاده می شود.
انواع قالب بتن منهول
قالب منهول فاضلاب
قالب های منهول بتنی شامل قالب فونداسیون، قالب کرسی، قالب رینگ ( قالب رینگی منهول )، قالب تیپر، قالب دال بتنی که هرکدام از قالب بیرونی و قالب داخلی و قالب سربند منهول و قالب کف بند منهول تشکیل شده اند و همچنین قالب مخروطی نیز برای نصب دریچه ها می باشد.

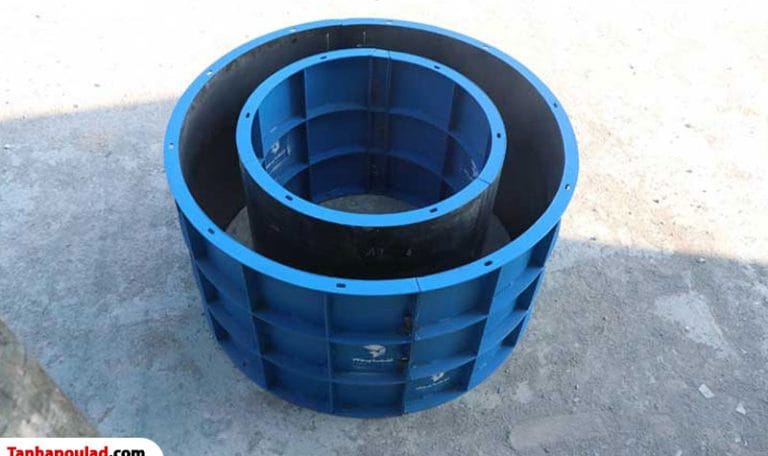

قالب دریچه منهول
همانطور که از نام این قالب مشخص است، از قالب دریچه منهول برای ساخت و بتن ریزی قسمت دریچه کول های چاه استفاده می شود که تحمل فشار مناسبی دارد و به سبب حلقوی بودن محصول بتنی، از دو جداره داخلی و خارجی با تسمهگذاری متقارن ساخته شده و حجم بتنی مورد نظر را جهت مصارف وزارت نیرو، عبور امن تاسیسات زیرزمینی و جریان میعانات مختلف ایجاد مینماید.ز قالب دریچه منهول فلزی برای هدایت ورودی های لوله های آب به منهول و بخش فاضلاب استفاده می شود و لازم است تمهیدات مناسب برای بتن ریزی بخش های مورد نیاز اجرای منهول اندیشیده شود.
ساخت و تولید قالب فلزی منهول
از آنجایی که قالب های منهول ابعاد و وزن مشخصی دارند و در پروژه های مختلف عمرانی با ابعاد مشخص استفاده می شوند، بنابراین می توان این نوع قالب را از دسته قالب های پیش ساخته دانست. در ساخت این نوع قالب معمولا از فلز استفاده می شود و به گونه ای طراحی انجام می شود که پس از بتن ریزی کار جداسازی قالب به آسانی انجام شود. قالب بتن فلزی منهول جزو قالب های خاص و سفارشی بوده و مشتریان محترم میتوانند با تماس با مهندسین مشاور گروه تنها پولاد نسبت به سفارش طراحی و خرید اقدام نمایند.
خرید و فروش قالب منهول فلزی
شرکت تنها پولاد در زمینه ساخت و فروش انواع قالب خاص بتنی از قبیل قالب منهول فاضلاب، قالب نیوجرسی، بالارونده، لغزنده و … فعالیت می کند.
قیمت قالب منهول
قیمت قالب منهول به نوع و همچنین کیفیت آن بستگی دارد. انواع قالب منهول با کیفیت های مختلف وجود دارد که قیمت های متفاوتی نیز دارند. شرکت ها نیز در تعیین قیمت قالب منهول تاثیرگذار هستند که در این بین شرکت تنها پولاد قیمت های خود را با توجه به قیمت هر کیلو قالب فلزی بسیار منصفانه در نظر گرفته است.
قالب کول چاه یا قالب کول بتنی چیست؟
کول بتنی(حلقه بتنی) یا همان کول سیمانی سازه های بتنی گرد یا بیضی یا تخم مرغی شکل میباشند که به جهت حفظ چاه از ریزش و یا تخریب مورد استفاده قرار می گیرند. شکل کول بتنی و قیمت کول بتنی به نسبت نوع استفاده متغیر میباشد.
برخی از انواع کول های بتنی عبارتند از: کول بتنی میله،کول بتنی انباری،کول بتنی دو تیکه میله،کول بتنی دو تیکه انباری،کول بتنی تخم مرغی،کول بتنی ابرویی و کول بتنی مسلح
برای ساخت کول های بتنی چاه از میلگرد یا تسمه های فلزی استفاده میگردد. این تسمه ها بمنظور حفظ شکل ظاهری و عدم وا رفتن در هنگام جابجایی کول ها نقش دارند. برای تولید کول های سیمانی از قالب های مخصوص استفاده میشود. بعد از تولید هر قطعه کول، قالب کول جداسازی میشود و کول بعدی تولید میشود. سایز و ابعاد این قالب ها معمولا بین ۵۰ الی ۱۴۰ سانتیمتر است که بنابر سفارش مشتریان میتواند متغیر باشد. قیمت کولهای بتنی نیز با توجه به نوسان قیمت فلزات و سیمان در حال تغییر است.
شرکت تنها پولاد در زمینه تولید و ساخت انواع قالب های کول بتنی فعالیت دارد مشتریان عزیز همه روزه میتوانند با شماره های مندرج در سایت تنهاپولاد با واحد فروش تماس بگیرند و یا استعلام قیمت بگیرند.
قیمت قالب بتن چاه
یکی از دغدغه های اصلی مهندسان و پیمانکاران، یافتن قالبی است که علاوه بر دوام بالا، قیمت مناسبی نیز داشته باشد. در تنها پولاد، قیمت قالب بتن چاه بر اساس عوامل مختلفی مانند جنس فلز (معمولا فولاد ST37 با ضخامت مناسب)، ابعاد سفارشی و حجم سفارش تعیین می شود. ما از مواد اولیه مرغوب استفاده می کنیم تا قالب ها عمر طولانی تری داشته باشند و در بلندمدت، هزینه های تعمیر و تعویض را کاهش دهند.
عواملی که بر قیمت نهایی تاثیر می گذارند عبارتند از:
- ابعاد و قطر قالب: هرچه قطر و ارتفاع منهول بیشتر باشد، میزان مواد اولیه مورد نیاز برای ساخت قالب افزایش یافته و در نتیجه، قیمت آن نیز بالاتر می رود.
- ضخامت ورق فلزی: استفاده از ورق های فولادی با ضخامت بالاتر، مقاومت و طول عمر قالب را افزایش می دهد، اما بهای تمام شده آن را نیز تغییر می دهد.
- پیچیدگی طراحی: قالب های خاص با طراحی های پیچیده و غیر استاندارد ممکن است به زمان و دقت بیشتری برای ساخت نیاز داشته باشند که این مورد بر قیمت تاثیرگذار است.
- تعداد سفارش: برای سفارشات با تعداد بالا، معمولا قیمت های ویژه و تخفیف های مناسبی در نظر گرفته می شود.
برای استعلام دقیق قیمت روز، کافی است با کارشناسان ما تماس بگیرید؛ آن ها با بررسی جزئیات پروژه تان، پیشنهادی شخصی سازی شده ارائه خواهند داد. این رویکرد نه تنها شفاف است، بلکه به شما کمک می کند بودجه پروژه را بدون نگرانی مدیریت کنید.
مزایای استفاده از قالب منهول فلزی
قالب های فلزی منهول، به دلیل ویژگی های منحصر به فرد خود، گزینه ای ایده آل برای پروژه های عمرانی محسوب می شوند. از جمله مهم ترین مزایای آن ها می توان به موارد زیر اشاره کرد:
- دوام و طول عمر بالا: بر خلاف قالب های سنتی، قالب های فلزی در برابر فشار، ضربه و رطوبت مقاومت بسیار بالایی دارند و می توانند برای دفعات مکرر مورد استفاده قرار گیرند.
- کیفیت سطح بتن: استفاده از این قالب ها منجر به تولید منهول هایی با سطوح صاف و یکنواخت می شود که نیاز به عملیات پرداخت اضافی را کاهش می دهد.
- دقت ابعادی: ساختار فلزی قالب، دقت بالایی در ابعاد و شکل نهایی منهول تضمین می کند که این امر در نصب و اتصال قطعات بسیار حائز اهمیت است.
- سرعت اجرا: نصب و باز کردن قالب های فلزی به دلیل طراحی مهندسی شده، با سرعت بیشتری انجام می شود و زمان اجرای پروژه را به شکل چشمگیری کاهش می دهد.
روش ثبت سفارش قالب منهول از تنها پولاد
ثبت سفارش در تنها پولاد، فرآیندی است که با هدف راحتی مشتریان طراحی شده و از پیچیدگی های غیرضروری دوری می کند. ابتدا، با تماس تلفنی یا سایر راه های ارتباطی تنها پولاد، جزئیات پروژه تان را با یکی از مهندسین مشاور ما در میان بگذارید؛ مثلا قطر منهول، ارتفاع رینگ ها و تعداد مورد نیاز. تیم فنی ما، نقشه های سه بعدی و پیشنهاد فنی را برایتان ارسال می کند.
فرآیند ثبت سفارش در تنها پولاد به سادگی و در چند مرحله قابل انجام است:
- مشاوره و نیازسنجی: در ابتدا، با تماس با کارشناسان ما، نوع، ابعاد و تعداد قالب مورد نیاز خود را مطرح کنید.
- دریافت پیش فاکتور: پس از بررسی مشخصات فنی، پیش فاکتور رسمی شامل جزئیات محصول و قیمت نهایی برای شما ارسال می شود.
- تایید سفارش: با تایید پیش فاکتور و پرداخت مبلغ پیش پرداخت، سفارش شما در فرآیند تولید قرار می گیرد.
- تولید و ارسال: پس از اتمام فرآیند ساخت، قالب ها بسته بندی شده و در کوتاه ترین زمان ممکن به آدرس شما ارسال می گردند.
پس از تایید و انجام مراحل ثبت و پرداخت، تولید در کارگاه های مجهز ما آغاز می شود و معمولا ظرف ۷ تا ۱۴ روز کاری، محصول آماده تحویل است. پرداخت ها به صورت اقساطی یا نقدی امکان پذیر است و برای سفارش های عمده، تخفیف های ویژه ای در نظر گرفته ایم. نکته جالب اینجاست که ما خدمات مشاوره رایگان ارائه می دهیم تا مطمئن شویم قالب انتخابی دقیقا با نیازهای سایت شما همخوانی دارد. این روش نه تنها زمان را صرفه جویی می کند، بلکه ریسک انتخاب اشتباه را به حداقل می رساند.
قالب کول چاه با طراحی خاص
قالب های کول چاه همان طور که از نامشان مشخص است برای هدایت آب چاه ها و ساخت محفظه و دریچه های فاضلاب ها استفاده می شود. ممکن است در برخی نقاط و با توجه به نوع پروژه گاهی نیاز به ساخت نوعی کول چاه با شکل و طرح خاص باشد. ما در گروه صنعتی تنها پولاد آماده ایم تا با توجه به نوع طرح منهول مورد نیاز شما اقدام به طراحی و ساخت قالب کول چاه با طراحی خاص کنیم.
برای این منظور کافی است با کارشناسان فروش ما ارتباط برقرار کنید و ضمن ارائه اطلاعات اولیه از طرح سازه مورد نظر خود، تعداد و حجم بتن ریزی را مشخص کنید. پس از ثبت سفارش شما، طرح وارد فاز طراحی و ساخت نقشه ساخت قالب شده و پس از تایید نقشه قالب، کار تولید و ساخت این قالب کول چاه فلزی آغاز می شود. پس از طی مراحل کنترل کیفی و رنگ آمیزی قالب، محصول شما بر اساس زمانبندی که قبلا ارائه شده، برای شما ارسال خواهد شد.
ابعاد قالب منهول
قالب های منهول در ابعاد استاندارد و همچنین بر اساس نیاز و سفارش مشتری قابل تولید هستند. ابعاد معمولا شامل قطر داخلی و ارتفاع منهول می شوند. قالب ها معمولا در قطرهای بین ۸۰ تا ۲۰۰ سانتی متر و ارتفاع های مختلف ساخته می شوند.
نکات کلیدی در انتخاب ابعاد:
- قطر داخلی و خارجی: بسته به ظرفیت دسترسی و سایز لوله های متصل، قطر منهول می تواند از ابعاد کوچک برای دسترسی محدود تا ابعاد بزرگتر برای اتاقک های بازرسی متفاوت باشد.
- طول (ارتفاع) قطعه: ارتفاع منهول طبق طول مورد نیاز برای اتصال رینگ ها و تغییر سطوح تعیین می شود.
- ضخامت ورق و تقویت ها: با افزایش قطر و ارتفاع، ضخامت ورق و تعداد پروفیل های تقویتی نیز افزایش می یابد تا استحکام قالب تضمین شود.
امکان ساخت قالب های مخروطی و قطرهای خاص نیز وجود دارد. در نهایت، ابعاد دقیق قالب، بر اساس نقشه های اجرایی پروژه شما تعیین و تولید می گردد.
روش قالب بندی منهول به صورت گام به گام
- آماده سازی محل و شالوده: سطح پی و محل نصب بررسی و در صورت نیاز فونداسیون یا دال زیر منهول آماده می شود.
- مونتاژ قالب ها: قطعات قالب فلزی (داخلی و خارجی) براساس شماره گذاری و دستورالعمل مونتاژ می گردند و پیچ و مهره ها / بست ها بسته می شوند.
- تعبیه رینگ ها و اتصالات آب بندی: در صورت نیاز، بخش های رینگی و فیلرهای آب بندی در محل تعبیه می شوند تا هنگام بتن ریزی، اتصال نر / ماده شکل گیرد.
- قرار دادن آرماتور و متعلقات داخلی: آرماتورها، بست ها و سایر اجزای داخلی مطابق نقشه درون قالب قرار می گیرند.
- بتن ریزی و عملیات ویبره: بتن با عیار مناسب ریخته و با ویبره یا روش های مناسب تراکم داده می شود تا خلل و فرج کاهش یابد.
- عملیات نگهداری و بازکردن قالب: پس از گیرش اولیه و طی زمان عمل آوری، قالب باز شده و قطعه بتنی برای عملیات تکمیلی آماده می شود.
این روش کلی است و جزئیات (مانند ترتیب باز کردن قطعات، نوع واترپروفینگ یا زمان عمل آوری) بر اساس مشخصات پروژه و نوع قالب قابل تطبیق است.
مراحل ساخت قالب منهول گرد
ساخت قالب منهول گرد در کارگاه های تنها پولاد با دقت و نظارت کامل انجام می شود و شامل مراحل اصلی زیر است:
- طراحی بر اساس نقشه های پروژه: مهندسین ما با نرم افزارهای CAD، مدل سه بعدی را ایجاد می کنند و مواد را انتخاب می نمایند.
- برشکاری ورق: ورق های فولادی با دقت بالا و بر اساس ابعاد مورد نیاز برش داده می شوند.
- خمکاری: ورق های برش خورده با استفاده از دستگاه های خم کاری هیدرولیک به شکل دایره ای خم می شوند.
- جوشکاری و مونتاژ: قطعات خم کاری شده به یکدیگر جوش داده می شوند تا ساختار نهایی قالب شکل بگیرد.
- تقویت سازی: برای افزایش استحکام قالب، تسمه های تقویتی در فواصل مشخص به بدنه اصلی جوش داده می شوند.
- سندبلاست و رنگ آمیزی: سطح قالب برای مقاومت در برابر زنگ زدگی و عوامل محیطی با استفاده از سندبلاست آماده و سپس رنگ آمیزی می شود.
قالب فلزی منهول راه حلی دقیق، تکرارپذیر و اقتصادی برای تولید قطعات منهول و دریچه چاه در پروژه های آب و فاضلاب و تاسیسات است. برای دریافت مشاوره فنی، کاتالوگ و پیش فاکتور مطابق ابعاد و نیاز پروژه، می توانید با تیم تنها پولاد تماس بگیرید.

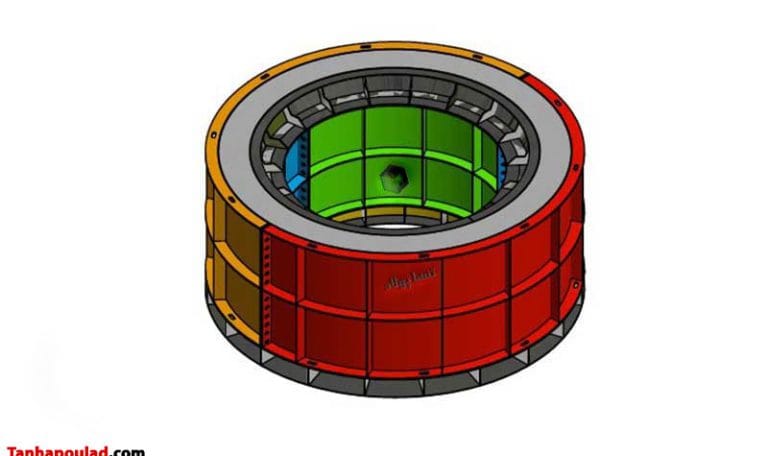

تصاویر قالب منهول
از موارد استفاده قالب های منهول بتنی می توان به ساخت قطعات دیواره چاه ها، شبکه های زیر زمینی و معابر انسانی در معادن و… می توان اشاره کرد.
قالب بتن منهول را میتوان جزو قالب های تولید قطعات پیش ساخته دانست و از لحاظ ابعادی در طول، قطر و ضخامت های مورد نظر تولید و ساخته می شوند. در ساخت بخش داخلی قالب منهول فلزی با توجه به فضای مسدود، از قطعات بیس متعدد و فیلرهای پخی نیز استفاده میشود که پروسه جداسازی قالبها را تسهیل میکند.
قیمت این نوع قالب با توجه به قیمت متریال اولیه تعیین می شود. می توانید برای اطلاع از قیمت روز قالب بتن منهول با شماره های مندرج در سایت ارتباط برقرار نمایید. همچنین می توانید از همین روش ذکر شده اقدام به ثبت سفارش خرید این قالب نمایید.
کیفیت نورد و رعایت تولرانس ابعادی و هندسی و همچنین صلبیت قالب از مهمترین نکات می باشد.
