قالب بتن سیستم قالب بندی دیوار قالب کمانی
قالب کمانی | مشخصات کامل قالب قوسی سیلو
قالب کمانی یا قالب قوسی سیلو، یک سیستم قالب بندی تخصصی برای اجرای سازه های مدور مانند سیلو، مخازن و برج های بتنی است که با دقت بالا، امکان بتن ریزی یکنواخت و اجرای دقیق سطوح منحنی را فراهم می کند.
- بروز شده در شهریور ۱۴۰۴
قالب کمانی چیست؟
قالب کمانی یا قالب قوسی سیلو یکی از سیستم های تخصصی قالب بندی بتن است که برای اجرای سازه های مدور مانند سیلوها، مخازن بتنی، دیوارهای منحنی و سازه های قوسی مورد استفاده قرار می گیرد. این سیستم با توجه به شعاع و ابعاد پروژه طراحی و تولید می شود و امکان اجرای دقیق سطوح منحنی را با حداقل خطا و بالاترین کیفیت فراهم می کند. استفاده از قالب سیلو کمانی علاوه بر افزایش سرعت اجرا، باعث کاهش تعداد اتصالات، بهبود کیفیت سطح بتن و افزایش دقت هندسی سازه می شود.
برخلاف قالب های تخت، قالب کمانی با استفاده از لوله های نورد شده و تجهیزات مخصوص، قابلیت اجرای شعاع های مختلف را دارد و برای پروژه هایی که نیاز به بتن ریزی سازه های دایره ای یا قوسی دارند، گزینه ای ایده آل محسوب می شود. این قالب ها معمولا فاقد تسمه های افقی هستند و با استفاده از پانل های سوراخ دار، بولت ها و اتصالات ویژه، فاصله دقیق بین جداره داخلی و خارجی سازه را حفظ می کنند. در تنها پولاد، قالب های کمانی به صورت سفارشی و مطابق نقشه اجرایی هر پروژه طراحی و تولید می شوند تا علاوه بر سهولت نصب، دقت و ایمنی اجرای سازه نیز افزایش یابد.

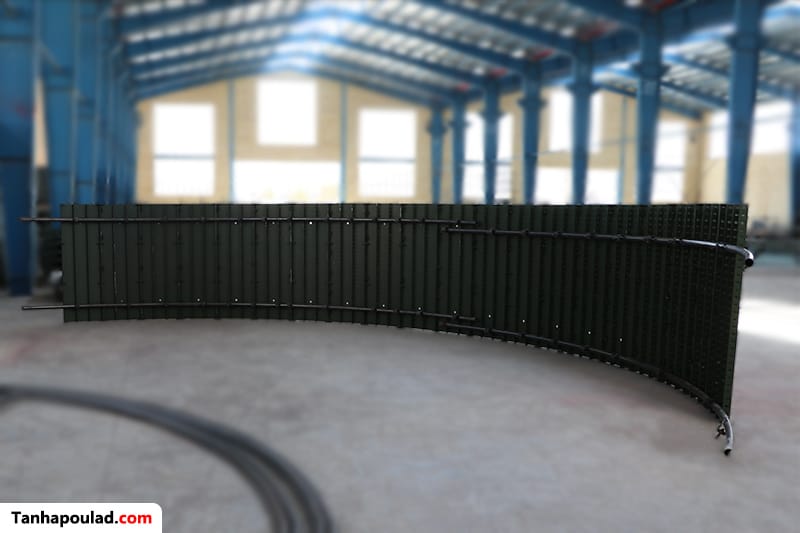

کاربردهای قالب بتن کمانی
قالب کمانی یا قالب قوسی سیلو برای اجرای انواع سازه های مدور و منحنی مانند سیلوهای ذخیره سازی، مخازن بتنی، برج های آب، دیوارهای قوسی، تونل ها و برخی پایه های پل مورد استفاده قرار می گیرد. این سیستم به دلیل قابلیت تنظیم شعاع، دقت بالا در اجرای انحنا و کیفیت مناسب سطح بتن، یکی از بهترین گزینه ها برای پروژه های دارای مقاطع دایره ای است. طراحی سفارشی قالب سیلو کمانی باعث می شود قالب دقیقا مطابق ابعاد و مشخصات هر پروژه تولید شود و سرعت اجرای عملیات بتن ریزی نیز افزایش یابد.
کارشناسان تنها پولاد پس از بررسی نقشه سازه، مناسب ترین قالب قوسی سیلو را با شعاع، ابعاد و تجهیزات مورد نیاز پروژه شما طراحی و تولید می کنند.
اجزای سازنده قالب قوسی یا کمانی
سیستم قالب کمانی از مجموعه ای از قطعات مهندسی شده تشکیل می شود که در کنار یکدیگر امکان اجرای دقیق سازه های منحنی را فراهم می کنند. مهم ترین اجزای این سیستم عبارت اند از:
- پانل های کمانی: صفحات فولادی با شعاع مشخص که وظیفه شکل دهی بتن را بر عهده دارند و برای تحمل فشار بتن طراحی شده اند.
- لوله های نورد شده: به عنوان پشت بند افقی عمل کرده و استحکام قالب را افزایش می دهند و امکان اجرای شعاع های مختلف را فراهم می کنند.
- گیره های میانی: برای اتصال پانل ها به لوله های نورد شده و ایجاد یک سیستم یکپارچه و مقاوم استفاده می شوند.
- پانل های سوراخ دار: جهت نصب بولت، میان بولت و تنظیم دقیق فاصله بین جداره داخلی و خارجی سازه به کار می روند.
- لوله های پشت بند عمودی: فشار بتن را به پشت بندهای افقی منتقل کرده و پایداری قالب را در زمان بتن ریزی افزایش می دهند.
- واشر دو لوله: روی لوله های عمودی نصب شده و نیروی حاصل از بولت ها را به صورت یکنواخت منتقل می کند.
در تنها پولاد، تمامی اجزای قالب قوسی سیلو با توجه به نقشه اجرایی پروژه طراحی و تولید می شوند تا علاوه بر افزایش دقت اجرا، عمر مفید قالب و کیفیت نهایی بتن نیز به حداکثر برسد.
📞 سفارش طراحی و ساخت قالب کمانی
اگر برای اجرای سیلو، مخزن یا هر سازه مدور به قالب کمانی یا قالب سیلو کمانی نیاز دارید، کارشناسان تنها پولاد آماده بررسی نقشه، طراحی اختصاصی و ارائه پیش فاکتور در کوتاه ترین زمان هستند.
مزایای استفاده از قالب کمانی سیلو
استفاده از قالب کمانی یا قالب قوسی سیلو علاوه بر افزایش دقت اجرای سازه های مدور، موجب کاهش زمان اجرا و بهینه سازی هزینه های پروژه می شود. مهم ترین مزایای این سیستم عبارت اند از:
- تحمل فشار بالا: طراحی مهندسی شده برای مقاومت در برابر فشار بتن تازه.
- سرعت اجرای بیشتر: نصب و مونتاژ سریع و کاهش زمان قالب بندی.
- اجرای شعاع های مختلف: قابلیت تولید متناسب با ابعاد و قطرهای مختلف سیلو و مخازن.
- صرفه اقتصادی: امکان استفاده مجدد از قالب و کاهش هزینه های اجرایی.
- کیفیت بالای بتن: ایجاد سطحی یکنواخت، دقیق و با حداقل درز اجرایی.
- طراحی سفارشی: مناسب برای انواع سازه های قوسی، دایره ای و منحنی با توجه به نقشه پروژه.
مشخصات فنی قالب بتن کمانی سیلو
قالب کمانی یا قالب قوسی سیلو متناسب با ابعاد و مشخصات هر پروژه طراحی و تولید می شود. با این حال، مهم ترین ویژگی های فنی این سیستم عبارت اند از:
- قطر قابل اجرا: مناسب برای سازه های مدور با قطرهای مختلف، معمولا از ۲ تا ۷.۵ متر و بالاتر.
- طراحی قوسی دقیق: امکان اجرای شعاع های مختلف با حفظ هندسه و کیفیت بتن.
- جنس قالب: تولید شده از ورق فولادی باکیفیت و مقاوم در برابر فشار بتن.
- تحمل فشار بالا: طراحی مهندسی شده برای جلوگیری از تغییر شکل در زمان بتن ریزی.
- قابلیت سفارشی سازی: امکان طراحی و ساخت قالب سیلو کمانی مطابق نقشه و مشخصات فنی پروژه.
| مشخصه | مقدار |
|---|---|
| قطر قابل اجرا | ۲ تا ۷.۵ متر (قابل سفارشی سازی) |
| جنس قالب | ورق فولادی ST37 / ST52 |
| نوع سازه | سیلو، مخزن، برج آب و سازه های مدور |
| نوع طراحی | کاملا سفارشی بر اساس نقشه پروژه |
راهنمای خرید قالب کمانی
برای انتخاب قالب سیلو کمانی مناسب، تنها ابعاد سازه اهمیت ندارد؛ کیفیت طراحی و ساخت قالب نیز تاثیر مستقیمی بر سرعت اجرا، ایمنی و کیفیت بتن خواهد داشت. قبل از ثبت سفارش، این موارد را بررسی کنید:
- مشخصات پروژه: قطر، ارتفاع، ضخامت دیواره و نوع سازه را به طور دقیق مشخص کنید.
- کیفیت ساخت: استفاده از ورق فولادی استاندارد، اتصالات مقاوم و جوشکاری دقیق، عمر قالب را افزایش می دهد.
- طراحی اختصاصی: برای پروژه های خاص، قالب باید متناسب با نقشه اجرایی طراحی و تولید شود.
- پشتیبانی فنی: همکاری با تولیدکننده ای که خدمات طراحی، ساخت و مشاوره اجرایی ارائه می دهد، ریسک اجرای پروژه را کاهش می دهد.
📞 سفارش قالب کمانی و قالب قوسی سیلو
اگر برای پروژه خود به قالب کمانی یا قالب قوسی سیلو نیاز دارید، کافی است نقشه سازه را برای کارشناسان تنها پولاد ارسال کنید. تیم مهندسی پس از بررسی مشخصات پروژه، مناسب ترین طرح را همراه با مشاوره تخصصی و پیش فاکتور در کوتاه ترین زمان ارائه خواهد کرد.
عوامل موثر بر قیمت قالب کمانی سیلو
قیمت قالب های کمانی به ابعاد، جنس و طراحی بستگی دارد، هرچه قالب پیچیده تر باشد، قیمت آن نیز به همان اندازه بالاتر می رود. اگر به دنبال کیفیتی ماندگار و ساختاری بی نقص هستید، قطعا تنها پولاد بهترین انتخاب برای شما می باشد. این مجموعه با تکیه بر تجربه و دانش فنی خود، محصولات با کیفیتی را ارائه می دهد که می تواند نیازهای مختلف پروژه های ساختمانی را برآورده کند. برای سفارش و خرید قالب کمانی، می توانید با کارشناسان فروش این مجموعه تماس بگیرید و از مشاوره های تخصصی آن ها بهره مند شوید.
مراحل اجرای قالب بندی کمانی
اجرای قالب کمانی یا قالب قوسی سیلو نیازمند طراحی دقیق، ساخت اصولی و نصب صحیح است. هر مرحله از اجرا تاثیر مستقیمی بر کیفیت نهایی سازه، دقت شعاع انحنا و ایمنی عملیات بتن ریزی دارد. در پروژه های اجرا شده توسط تنها پولاد، تمامی مراحل بر اساس نقشه سازه و محاسبات مهندسی انجام می شود تا نتیجه نهایی کاملا مطابق استانداردهای اجرایی باشد.
۱- طراحی و ساخت قالب
در ابتدا شعاع، قطر و ارتفاع سازه بررسی شده و قالب ها متناسب با مشخصات پروژه طراحی و تولید می شوند. دقت این مرحله، نقش مهمی در اجرای صحیح سازه های مدور دارد.
۲- نورد لوله ها و پشت بندها
لوله ها و پشت بندهای فلزی با دستگاه نورد، مطابق شعاع مورد نیاز خم شده و برای تحمل فشار بتن و حفظ فرم قالب آماده می شوند.
۳- نصب قالب کمانی
پانل های قالب با استفاده از گیره، پین، گوه، بولت و پشت بندها به یکدیگر متصل شده و پس از کنترل تراز و شاقول، برای بتن ریزی آماده می شوند.
۴- بتن ریزی
پس از اطمینان از استحکام اتصالات، عملیات بتن ریزی به صورت مرحله ای انجام می شود تا فشار وارد شده به قالب به صورت یکنواخت کنترل شود.
۵- باز کردن قالب
بعد از رسیدن بتن به مقاومت لازم، قالب ها باز شده، بررسی و در صورت نیاز برای مراحل بعدی پروژه یا پروژه های دیگر مجددا استفاده می شوند.
اگر برای پروژه خود به طراحی یا ساخت قالب کمانی، قالب قوسی سیلو یا قالب سیلو کمانی نیاز دارید، کارشناسان تنها پولاد آماده هستند تا با بررسی نقشه های پروژه، مناسب ترین سیستم قالب بندی را پیشنهاد داده و پیش فاکتور اختصاصی ارائه دهند.
تفاوت قالب کمانی سیلو با قالب لغزنده سیلو
هر دو سیستم برای اجرای سازه های مدور مانند سیلوها کاربرد دارند، اما نحوه عملکرد، تجهیزات و روش اجرا در آن ها کاملا متفاوت است. انتخاب بین این دو سیستم به ارتفاع سازه، سرعت اجرا، بودجه پروژه و روش بتن ریزی بستگی دارد.
| معیار | قالب کمانی سیلو | قالب لغزنده سیلو |
|---|---|---|
| نحوه اجرا | مونتاژ قطعات و بتن ریزی مرحله ای | حرکت پیوسته همزمان با بتن ریزی |
| تجهیزات | پانل، پشت بند، بولت، گیره و پین | جک هیدرولیکی، یوغ، سکو و سیستم لغزنده |
| سرعت اجرا | متوسط | بسیار بالا |
| مناسب برای | سیلوها و مخازن با اجرای مرحله ای | سیلوهای مرتفع، دودکش و سازه های بلند |
| هزینه اولیه | کمتر | بیشتر اما اقتصادی در پروژه های بزرگ |
در تجربه پروژه های تنها پولاد، معمولا برای سیلوهای با ارتفاع کم تا متوسط از قالب کمانی استفاده می شود؛ اما در پروژه های مرتفع که سرعت اجرا اهمیت بالایی دارد، قالب لغزنده سیلو انتخاب بهتری خواهد بود.
کافی است نقشه یا مشخصات پروژه خود را برای کارشناسان تنها پولاد ارسال کنید تا با توجه به ارتفاع، قطر و شرایط اجرایی، مناسب ترین گزینه بین قالب کمانی و قالب لغزنده به شما پیشنهاد شود.
فرآیند ساخت قالب کمانی فلزی
برای ساخت قالب کمانی فلزی با کیفیت و دقت بالا، مراحل زیر ضروری هستند:
- انتخاب مواد اولیه مناسب: ورق یا تسمه فولادی با مقاومت بالا، از مواد پیشنهادی هستند؛ چرا که در برابر فشار بتن و شرایط محیطی دوام بیشتری دارند.
- طراحی دقیق قالب: محاسبات دقیق برای قطر، شعاع انحنا و ضخامت ضروری است تا قالب عملکرد مطلوبی داشته باشد.
- خم دقیق اجزاء: تسمه ها یا لوله ها با دستگاه های نورد یا خم کاری، با دقت بالا به انحنای مدنظر شکل داده می شوند.
- مونتاژ پشتیبان ها: قالب ها با گیره، پین و گوه متصل می شوند و پشت بندهای فلزی برای استحکام بیشتر نصب می شوند.
- بازبینی و کنترل کیفیت: پیش از نصب در پروژه، قالب ها بررسی می شوند تا هم پوشانی، انطباق زاویه ها و مقاومت اتصالات تایید شود.
قالب کمانی یکی از تخصصی ترین ابزارها برای اجرای سازه های گرد مانند سیلوها و مخازن است که با دقت و مهارت بالا طراحی می شود. قالب قوسی سیلو به طور خاص برای ایجاد انحناهای متنوع در سازه ها به کار می روند و به کمک لوله های نورد شده که به پشت قالب ها متصل می شوند، شعاع های مختلف را به راحتی قابل تنظیم می کنند.
این قالب بتن فلزی به دلیل انعطاف پذیری بالا، به سرعت برای اندازه های مختلف تنظیم می شوند و قابلیت اجرای دقیق و صاف سطوح منحنی را دارند.
قالب کمانی سیلو از جنس ورق های فولادی تولید می شود و قیمت فولاد تاثیر به سزایی در قیمت نهایی قالب سیلوی کمانی دارد. همچین هزینه طراحی و تولید قالب نیز از عوامل موثر به قیمت قالب کمانی است. از این رو جهت اطلاع از قیمت قالب کمانی و خرید این قالب با شماره تماس های مندرج در سایت تنها پولاد ارتباط برقرار نمایید.
