یکی از چالش های اصلی در فرایند قالب بندی، تحمل فشار بتن تازه و جلوگیری از تغییر شکل قالبها می باشد. در صورت عدم کنترل صحیح، این فشار میتواند باعث خمیدگی قالب، نشت دوغاب و کاهش دقت اجرایی سازه شود. همچنین، استهلاک سریعتر تجهیزات و افزایش هزینههای نگهداری از دیگر مشکلات ناشی از ضعف در استحکام قالبها می باشد. این چالش در پروژه های سنگین، به دلیل وزن و فشار بالاتر بتن، اهمیت بیشتری پیدا میکند و در صورت نبود راهکار مناسب، میتواند اجرای سازه را دچار مشکل کند.
برای حل این مسئله، راهکاری مهندسی به نام استیفنر یا سخت کننده طراحی شده که استحکام قالبها را افزایش داده و از تغییر شکل های ناخواسته جلوگیری میکند. امروزه این فناوری یکی از اجزای ضروری قالب های بتن ریزی محسوب میشود. در ادامه، عملکرد و تاثیر آن را در بهینه سازی قالب بندی بررسی خواهیم کرد.

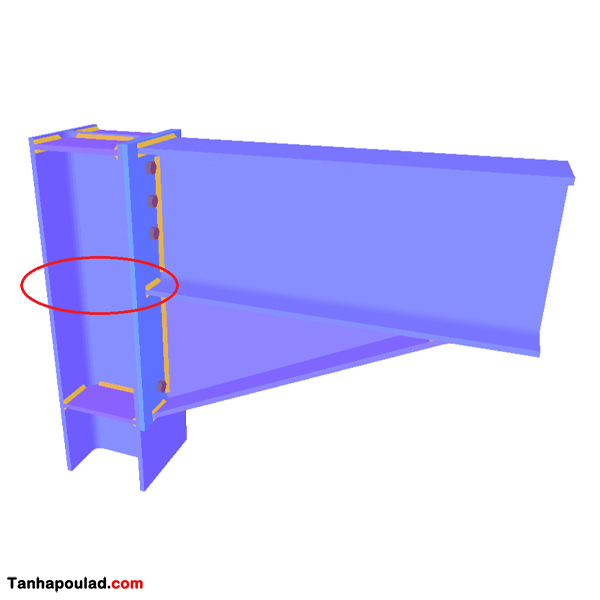

سخت کننده یا استیفنر چیست؟
استیفنر یا سخت کنندهها ورق هایی هستند که به صورت عمود بر جان مقطع فولادی در بخش های مختلف سازه قرار میگیرند. این اعضا به ویژه در تیرها و ستونها برای جلوگیری از کمانش و تقویت مقطع استفاده میشوند. استیفنرها معمولا به دو صورت طولی و عرضی طراحی میشوند. سخت کنندههای طولی برای تقویت خمشی و برشی در مقاطع عمیق مانند تیرهای پل های بزرگراه کاربرد دارند و استیفنرهای عرضی معمولا برای جلوگیری از کمانش در تیرها و ستونها به ویژه در نقاطی که بار فشاری زیادی وارد میشود، استفاده میشوند.
پیشنهاد ناشر
ممکن است این را نیز بپسندید: نحوه متره قالب بندی تیر
علت استفاده از سختکننده (استیفنر) در تیرهای فولادی
اهمیت استفاده از سختکننده در تیرهای فولادی
در تیرهای فولادی، بخش جان تیر (Web) بیشترین حساسیت را نسبت به نیروهای برشی دارد. از آنجا که این بخش به صورت ورقهای نازک طراحی میشود، در تیرهای بلند احتمال کمانش جان تیر بسیار زیاد است.
اگرچه افزایش ضخامت جان میتواند این مشکل را برطرف کند، اما باعث افزایش وزن سازه و بالا رفتن هزینهها میشود و از نظر اقتصادی گزینه مناسبی نیست.
نقش استیفنر در تقویت تیر فولادی
برای حل این مشکل از سختکنندهها (Stiffener) در فواصل مشخص داخل جان تیر استفاده میشود. این قطعات باعث افزایش مقاومت تیر در برابر نیروهای برشی و جلوگیری از کمانش میشوند.
- افزایش مقاومت در برابر نیروهای برشی
- جلوگیری از کمانش جان تیر
- کاهش وزن نسبت به روش افزایش ضخامت
- بهینهسازی عملکرد سازه
به این ترتیب استیفنرها یک راهکار همزمان فنی و اقتصادی برای افزایش ظرفیت باربری تیر هستند.
تأثیر سختکننده بر ممان اینرسی
نصب سختکنندهها باعث افزایش ممان اینرسی مقطع تیر میشود. ممان اینرسی نشاندهنده مقاومت عضو در برابر خمش و تغییر شکل است.
نتایج افزایش ممان اینرسی:
- افزایش صلبیت تیر
- کاهش تغییر شکل تحت بار
- افزایش ظرفیت باربری

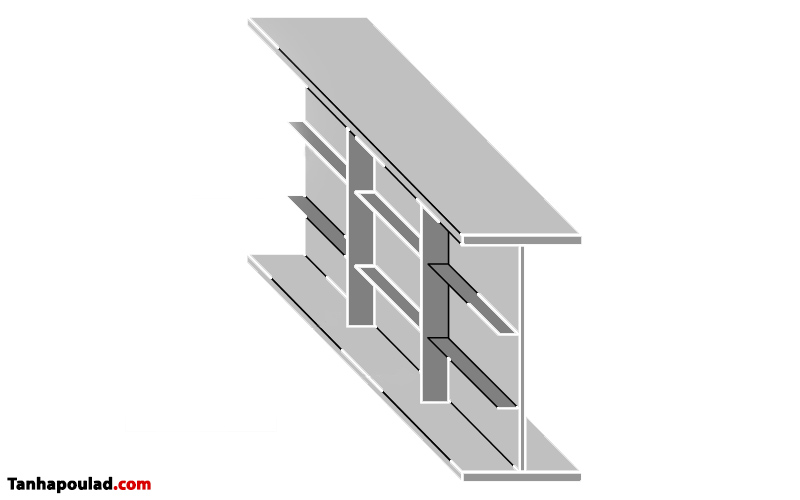

انواع سختکنندهها (استیفنر)
سختکننده طولی
این نوع در امتداد طول تیر قرار میگیرد و باعث افزایش مقاومت خمشی و برشی میشود.
سختکننده عرضی
این نوع به صورت عمود بر طول تیر نصب میشود و نقش اصلی آن جلوگیری از کمانش جان تیر است.

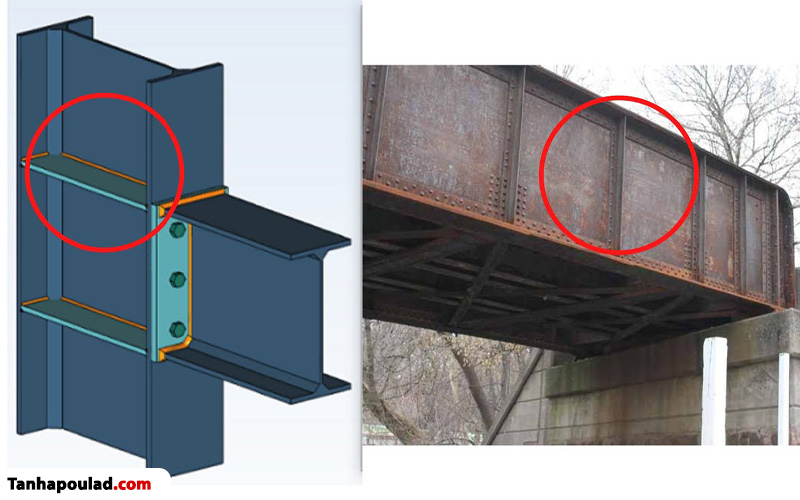

کاربردهای استیفنر
جلوگیری از کمانش موضعی
کمانش موضعی زمانی رخ میدهد که ورق نازک تحت فشار یا برش دچار تغییر شکل غیرمجاز شود. استیفنر از این مشکل جلوگیری میکند.
تقویت محل اتصالها
استیفنرها در محل اتصال براکتها یا تیرهای عرضی باعث انتقال بهتر نیرو و کاهش تمرکز تنش میشوند.
کاربرد دیگر استیفنرها، اتصال براکتها و تیرهای عرضی است. با اتصال براکتها به سخت کنندهها، میتوان تیرهای فلزی را به راحتی به هم وصل کرد. به همین دلیل، معمولا موقعیت استیفنرها با موقعیت براکتها هم راستا میشود. در سازه های نردبانی یا خرپایی، تیرهای عرضی میتوانند مستقیما به استیفنرهای تیرهای اصلی متصل شوند، به طوری که فاصله استیفنرها با تیرهای عرضی همخوانی داشته باشد. در پلهای چند تیر نیز، اعضای تقویتی عرضی معمولا به استیفنرهای تیرهای اصلی متصل میشوند تا فاصله استیفنرها با براکتها هم راستا شود. این اتصالات به تقویت سازه و انتقال نیروهای وارده کمک میکند.
پیشنهاد ناشر
ممکن است این را نیز بپسندید: نکات طلایی ترمیم بتن کرمو
مزایای استفاده از استیفنر در قالب بندی ستون
استفاده از استیفنر در سیستم قالب بندی ستون سازه مزایای زیادی دارد که به شرح زیر است:
- افزایش استحکام و مقاومت: استیفنرها باعث تقویت قالب میشوند و از تغییر شکل و انحراف قالب در هنگام بتن ریزی جلوگیری میکنند. این امر باعث افزایش مقاومت قالب در برابر فشارهای ناشی از بتن تازه میشود.
- پیشگیری از خرابی قالب: با استفاده از استیفنر، قالبها تحت فشارهای شدید دچار آسیب یا شکست نمیشوند. این موضوع به افزایش طول عمر قالب کمک کرده و نیاز به تعمیرات را کاهش میدهد.
- افزایش دقت ابعادی: سخت کنندهها به حفظ شکل و ابعاد قالب کمک میکنند و از انحراف یا تغییر شکل در حین بتن ریزی جلوگیری میکنند. این ویژگی به ویژه در ستونهایی که دقت ابعاد برای استحکام و عملکرد سازه ضروری است، بسیار مهم است.
- کاهش هزینهها: استیفنرها با افزایش مقاومت قالب و کاهش احتمال خرابی، هزینه های نگهداری و تعمیرات را کاهش میدهند. همچنین از اتلاف زمان در پروژه جلوگیری میکنند.
- کاهش نیاز به نگهداری مکرر: قالب هایی که از سخت کننده استفاده میکنند، مقاومتر و مستحکمتر هستند و نیاز به تعمیرات و نگهداری کمتری دارند، به این ترتیب زمان و هزینه های پروژه کاهش مییابد.
- سهولت در حمل و نقل: با استفاده از استیفنرها، قالبها به خوبی تقویت شده و حمل و نقل آنها سادهتر میشود. این ویژگی به پروژهها کمک میکند تا زمان و هزینه های حمل و نقل را کاهش دهند.
جمعبندی
استفاده از سختکنندهها در تیرهای فولادی یک روش استاندارد برای افزایش ایمنی، کاهش تغییر شکل و بهبود عملکرد سازه است. این قطعات با جلوگیری از کمانش و افزایش سختی مقطع، نقش مهمی در طراحی سازههای مدرن دارند.
بدون استیفنر، قالبها در برابر فشار بتن تازه دچار تغییر شکل میشوند، احتمال خرابی افزایش مییابد و دقت ابعادی کاهش مییابد. این مسائل میتوانند منجر به افزایش هزینه های نگهداری و تعمیرات، تاخیر در پروژه و حتی کاهش استحکام سازه شوند.
