سیستم صفحات ساندویچی با بتن پاششی یا تری دی پانل (3D Panel) یکی از فناوری های نوین در صنعت ساختمان سازی است که با هدف افزایش سرعت اجرا، کاهش وزن سازه و بهبود عملکرد لرزه ای توسعه یافته است. این سیستم از یک هسته عایق پلی استایرن، دو شبکه فولادی مش و مفتول های برشی تشکیل می شود که پس از نصب، دو طرف آن با بتن پاششی (شاتکریت) پوشانده می شود. نتیجه این فرآیند، ایجاد دیوارهایی مقاوم با عملکرد مناسب در برابر بارهای سازه ای، انتقال حرارت و صوت است.
به دلیل وزن کم، استحکام بالا و اجرای سریع، سیستم صفحات ساندویچی بتن در پروژه های مسکونی، تجاری، صنعتی و حتی ساختمان های مقاوم در برابر زلزله کاربرد گسترده ای دارد. علاوه بر این، کاهش مصرف مصالح، صرفه جویی در انرژی و کاهش زمان ساخت، این فناوری را به یکی از گزینه های محبوب در ساختمان سازی مدرن تبدیل کرده است.

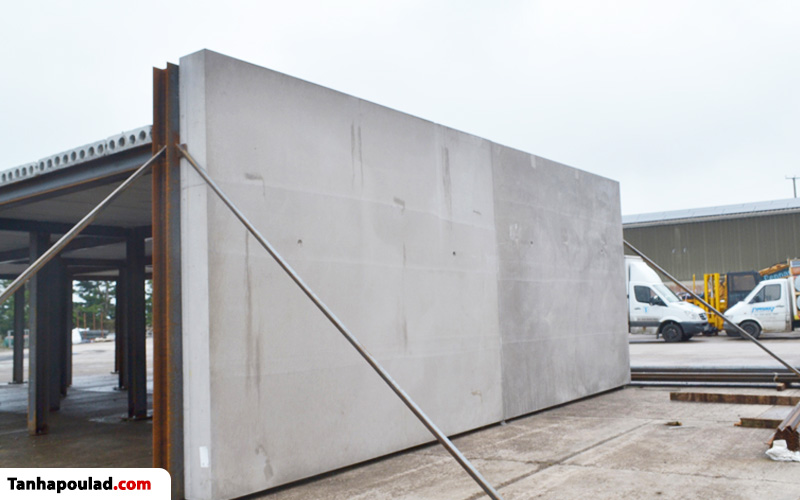

سیستم صفحات ساندویچی بتن چیست؟
سیستم صفحات ساندویچی بتن یا تری دی پانل، یک سیستم ساختمانی پیش ساخته است که از یک لایه عایق پلی استایرن در میان دو شبکه فولادی تشکیل می شود. پس از نصب پانل ها، دو طرف آن ها با بتن پاششی (شاتکریت) پوشش داده می شود تا دیوار یا سقفی یکپارچه، مقاوم و سبک ایجاد شود. این فناوری علاوه بر تامین مقاومت سازه ای، نقش موثری در عایق بندی حرارتی، صوتی و کاهش انتقال رطوبت دارد.
از مهم ترین ویژگی های سیستم صفحات ساندویچی می توان به وزن پایین، مقاومت بالا در برابر زلزله، عملکرد مناسب در برابر آتش، کاهش بار مرده ساختمان و افزایش سرعت اجرای پروژه اشاره کرد. همچنین به دلیل کاهش مصرف مصالح، کاهش هزینه های نیروی انسانی و کوتاه شدن زمان ساخت، این سیستم از نظر اقتصادی نیز مقرون به صرفه محسوب می شود.
امروزه از سیستم صفحات ساندویچی با بتن پاششی در ساخت ساختمان های مسکونی، تجاری، صنعتی، مدارس، بیمارستان ها، ویلاها و پروژه های انبوه سازی استفاده می شود. انعطاف پذیری در طراحی، کیفیت اجرای بالا، کاهش ضایعات ساختمانی و افزایش بهره وری انرژی، این سیستم را به یکی از روش های محبوب در ساختمان سازی مدرن تبدیل کرده است.
پیشنهاد ناشر
ممکن است این را نیز بپسندید: قالب باطری دیوار پیش ساخته

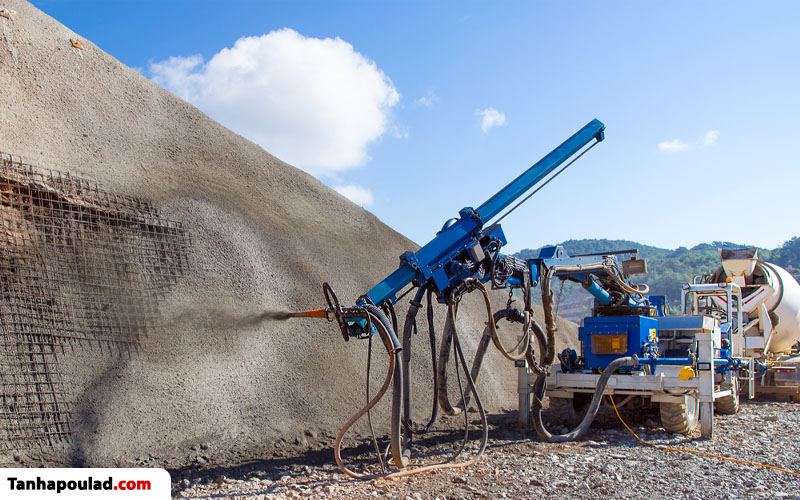

مزایای استفاده از بتن پاششی
استفاده از بتن پاششی یا شاتکریت در اجرای سیستم صفحات ساندویچی، به دلیل سرعت بالا، کاهش هزینه های اجرایی و کیفیت مناسب، به یکی از روش های رایج در صنعت ساختمان تبدیل شده است. این روش علاوه بر افزایش بهره وری، موجب اجرای یکنواخت بتن و کاهش پرت مصالح نیز می شود.
یکی از مهم ترین مزایای شاتکریت، ایجاد چسبندگی بسیار مناسب به سطوح مختلف مانند بتن، فولاد و مصالح بنایی است. نسبت آب به سیمان کمتر نسبت به بتن معمولی، باعث افزایش مقاومت فشاری، دوام، کاهش ترک خوردگی و بهبود عملکرد سازه می شود. این ویژگی به ویژه در اجرای تری دی پانل و دیوارهای سازه ای اهمیت زیادی دارد.
از سوی دیگر، بتن پاششی نیاز کمتری به قالب بتن دارد و همین موضوع هزینه های قالب بندی، نیروی انسانی و زمان اجرای پروژه را کاهش می دهد. همچنین قابلیت اجرای سطوح منحنی، نامنظم و فضاهای محدود، شاتکریت را به گزینه ای مناسب برای پروژه های عمرانی، صنعتی و ساختمانی تبدیل کرده است.
کاربردهای سیستم صفحات ساندویچی بتن
سیستم صفحات ساندویچی بتن و بتن پاششی در پروژه های مختلف ساختمانی و عمرانی کاربرد گسترده ای دارند. این سیستم برای اجرای دیوارهای باربر و غیرباربر، سقف ها، سازه های سبک، ساختمان های مسکونی، تجاری، صنعتی و پروژه های انبوه سازی مورد استفاده قرار می گیرد و به دلیل وزن کم و مقاومت بالا، عملکرد مطلوبی در برابر زلزله دارد.
علاوه بر ساختمان سازی، بتن پاششی در اجرای سازه هایی مانند کانال ها، مخازن، تونل ها، دیوارهای حائل و پروژه های زیرزمینی نیز کاربرد فراوانی دارد. همچنین در پروژه هایی که از قالب کالورت یا قالب منهول استفاده می شود، شاتکریت می تواند کیفیت بتن ریزی و یکنواختی پوشش را بهبود دهد.
یکی دیگر از مهم ترین کاربردهای بتن پاششی، مقاوم سازی، ترمیم و بازسازی سازه های بتنی است. این روش برای ترمیم ترک ها، بازسازی بخش های آسیب دیده، مقاوم سازی ساختمان های فرسوده و تعمیر سازه هایی که در اثر خوردگی، آتش سوزی یا عوامل محیطی آسیب دیده اند، بسیار موثر است و باعث افزایش عمر مفید سازه می شود.
پیشنهاد ناشر
ممکن است این را نیز بپسندید: با کاربردهای روغن قالب بندی بتن آشنا شوید

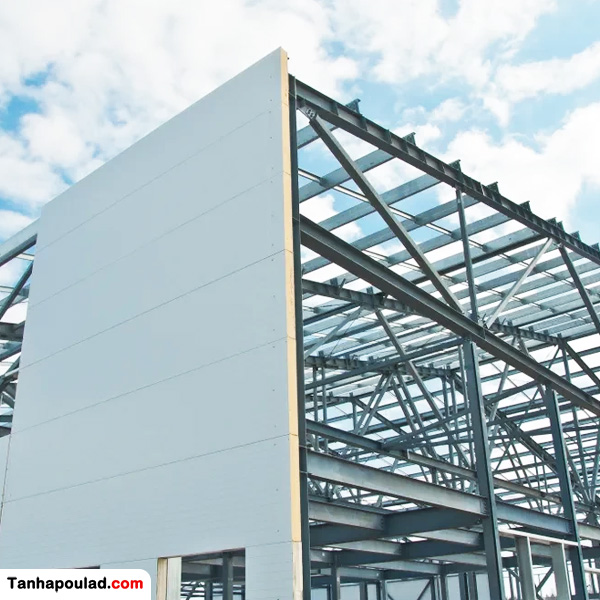

مراحل اجرای سیستم صفحات ساندویچی بتن
اجرای سیستم صفحات ساندویچی بتن (تری دی پانل) نیازمند رعایت اصول فنی و استانداردهای اجرایی است تا سازه از نظر مقاومت، دوام و عملکرد لرزه ای بهترین نتیجه را داشته باشد. مراحل اجرای این سیستم به شرح زیر است:
۱- طراحی و آماده سازی نقشه ها
در ابتدا، نقشه های سازه، معماری و تاسیسات بر اساس ضوابط طراحی تری دی پانل تهیه می شوند. در این مرحله محل قرارگیری دیوارها، بازشوها، اتصالات، ضخامت پانل ها و جزئیات اجرایی به طور دقیق مشخص می شود.
۲- نصب صفحات ساندویچی
پس از آماده سازی فونداسیون یا اسکلت، صفحات ساندویچی در محل نصب شده و با استفاده از اتصالات فلزی، مفتول های اتصال و جوشکاری به یکدیگر و به سازه متصل می شوند. اجرای صحیح این مرحله نقش مهمی در یکپارچگی و عملکرد سازه دارد.
۳- تقویت اتصالات و نصب مش های فولادی
در محل اتصال پانل ها، اطراف بازشوها و نقاط حساس، مش های فولادی و میلگردهای تقویتی نصب می شوند تا مقاومت سازه در برابر نیروهای جانبی، به ویژه زلزله، افزایش پیدا کند.
۴- اجرای بتن پاششی (شاتکریت)
پس از تکمیل نصب پانل ها، بتن پاششی با استفاده از تجهیزات مخصوص روی هر دو طرف صفحات اجرا می شود. اجرای یکنواخت شاتکریت باعث ایجاد پیوند مناسب بین شبکه فولادی، هسته عایق و بتن شده و یک دیوار سازه ای یکپارچه به وجود می آورد.
۵- عمل آوری و کنترل کیفیت بتن
بعد از اجرای بتن پاششی، عمل آوری بتن مطابق استاندارد انجام می شود تا مقاومت نهایی بتن تامین گردد. در این مرحله ضخامت بتن، کیفیت اجرا، تراکم، چسبندگی و یکنواختی سطح نیز مورد بررسی قرار می گیرد.
۶- اجرای تاسیسات و نازک کاری
پس از رسیدن بتن به مقاومت لازم، عملیات نصب تاسیسات برقی و مکانیکی، اجرای درب و پنجره، گچ کاری، نما و سایر مراحل نازک کاری انجام می شود. به دلیل ساختار صفحات ساندویچی، اجرای تاسیسات با سرعت بیشتری نسبت به روش های سنتی امکان پذیر است.
۷- بازرسی نهایی و بهره برداری
در پایان، تمامی اتصالات، کیفیت بتن پاششی، اجرای تاسیسات و مطابقت پروژه با نقشه ها و استانداردهای فنی بررسی می شود. پس از تایید نهایی، سازه آماده بهره برداری خواهد بود.
پیشنهاد ناشر
ممکن است این را نیز بپسندید: داربست مدولار
سیستم صفحات ساندویچی بتن با نگاهی نوین به صنعت ساختمان سازی، فصل جدیدی در بهره وری و پایداری گشوده است. این فناوری مدرن، با ترکیب دانش و مهندسی پیشرفته، امکان ساخت سازه هایی مقاوم و زیبا را فراهم می آورد. در دنیایی که نیاز به سازه های مستحکم و در عین حال انعطاف پذیر بیش از پیش احساس می شود، این سیستم به عنوان راه حلی هوشمندانه و کارآمد به جلوه ای از توانمندی های مهندسی تبدیل شده است. آینده ای که با استفاده از این تکنولوژی ساخته می شود، نه تنها تضمین کننده ایمنی و دوام است، بلکه نوید بخش چشم اندازهای جدیدی در طراحی و ساخت بناهای مدرن خواهد بود.
