قالب بتن قالب کالورت
قالب کالورت
قالب کالورت یکی از سیستم های تخصصی قالب بندی بتن است که برای اجرای سازه های بتنی پیش ساخته و درجا مانند کالورت های جاده ای، کانال های انتقال آب، زیرگذرها و تونل های کوچک مورد استفاده قرار می گیرد و تنها پولاد یکی از بزرگ ترین تولیدکنندگان این سیستم در ایران است.
- بروز شده در فروردین ۱۴۰۳

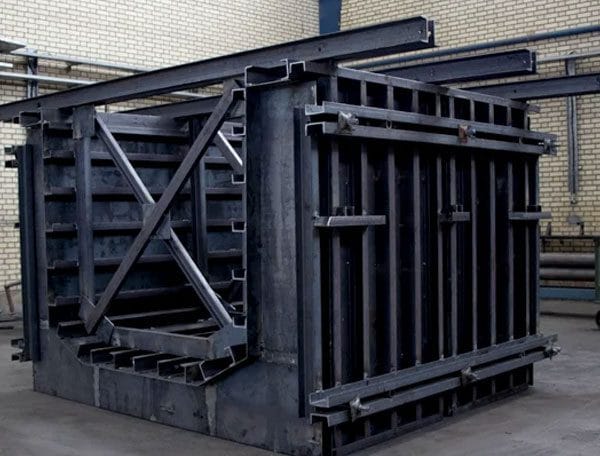

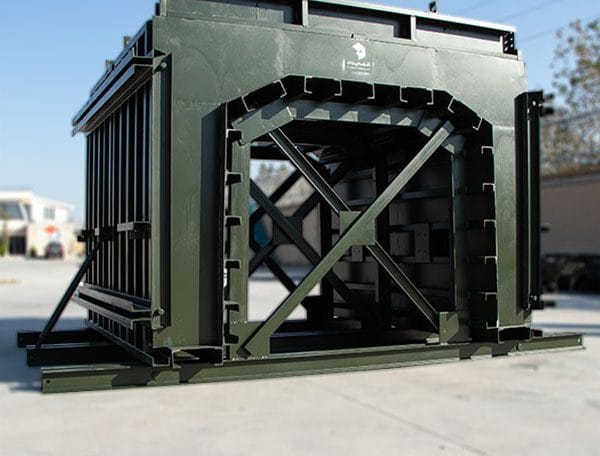

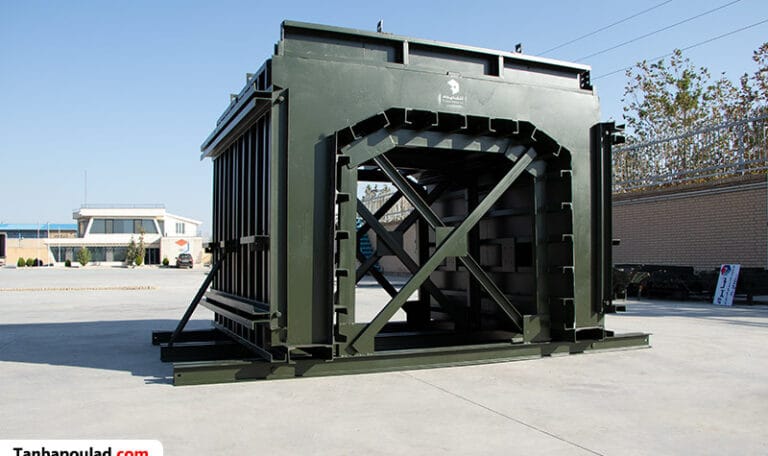

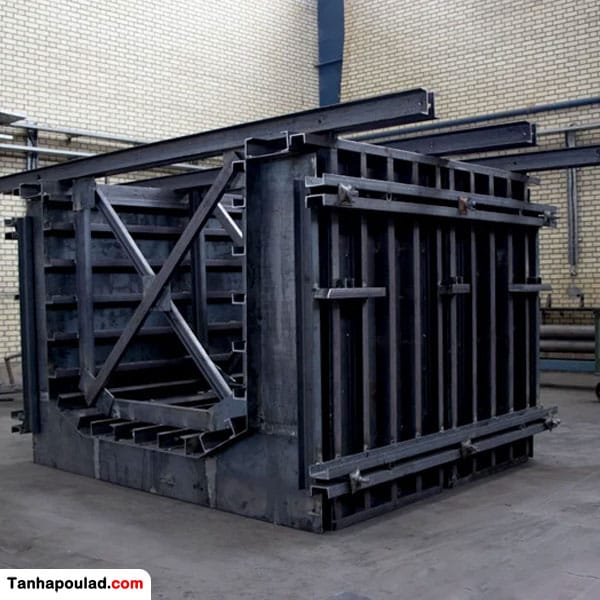

قالب کالورت چیست؟
قالب کالورت یکی از سیستم های تخصصی قالب بندی بتن است که برای اجرای انواع کالورت های بتنی، آب گذرها، زیرگذرها، کانال های انتقال آب و سایر پروژه های عمرانی مورد استفاده قرار می گیرد. این سیستم با ایجاد دقت بالا در بتن ریزی، کاهش زمان اجرا و امکان استفاده مکرر از قالب ها، به یکی از پرکاربردترین تجهیزات پروژه های راه سازی، پل سازی و شبکه های انتقال آب تبدیل شده است.
کالورت در واقع سازه ای مشابه تونل است که معمولا در زیر جاده ها، خطوط راه آهن، خاکریزها و مسیرهای عبور احداث می شود تا جریان آب های سطحی، سیلاب ها و روان آب ها را از یک سمت به سمت دیگر هدایت کند. به همین دلیل، کالورت را با نام آب گذر نیز می شناسند. این سازه ها نقش مهمی در جلوگیری از آب گرفتگی، فرسایش خاک و افزایش ایمنی مسیرهای ارتباطی دارند.
همان طور که اشاره شد، کالورت ها با هدف عبور ایمن آب از زیر مسیرهای تردد طراحی می شوند و بسته به شرایط پروژه در ابعاد و مقاطع مختلف تولید و اجرا هستند. قالب بتن مورد استفاده در اجرای کالورت باید از استحکام کافی در برابر فشار بتن برخوردار بوده و امکان مونتاژ و قالب برداری سریع را فراهم کند تا کیفیت نهایی سازه تضمین شود.
امروزه قالب های کالورت علاوه بر پروژه های انتقال آب و شبکه های آبیاری، در ساخت زیرگذرهای شهری، پل های کوچک، کانال های زهکشی، مسیرهای هدایت سیلاب و بسیاری از پروژه های زیرساختی کاربرد گسترده ای دارند. انتخاب قالب کالورت استاندارد و تولید شده با کیفیت بالا، علاوه بر افزایش سرعت اجرا، موجب کاهش هزینه های اجرایی، افزایش طول عمر قالب و بهبود کیفیت سازه بتنی خواهد شد.
نکات و ویژگی های قالب کالورت
قالب کالورت برای اجرای سازه های آب گذر بتنی با سرعت، دقت و دوام بالا طراحی شده است. این سیستم در پروژه های راه سازی، شبکه های انتقال آب و زهکشی کاربرد گسترده ای دارد و بسته به نوع پروژه در مدل های مختلف تولید می شود. مهم ترین ویژگی های این سیستم عبارت اند از:
- مناسب برای اجرای انواع کالورت های باکسی و U شکل.
- امکان ساخت سازه های بتنی با ابعاد و مقاطع مختلف.
- کاربرد در هدایت روان آب ها، سیلاب ها و آب های زهکشی.
- قابلیت استفاده در پروژه های راه سازی، پل سازی و شبکه های آبیاری.
- مونتاژ و قالب برداری سریع همراه با قابلیت استفاده مجدد.
| ویژگی | توضیحات |
|---|---|
| انواع قالب | باکسی (Box Culvert) و U شکل |
| کاربرد | هدایت آب، زهکشی، زیرگذر و آب گذر |
| محل اجرا | جاده ها، راه آهن، کانال های آبیاری و پروژه های عمرانی |
| مزیت اصلی | سرعت اجرا، دقت بالا و امکان استفاده مجدد از قالب |
| جنس سازه | بتنی مسلح با مقاومت بالا |
انواع قالب کالورت
قالب های کالورت بر اساس نوع سازه، شرایط پروژه و حجم آب عبوری در مدل های مختلف طراحی و تولید می شوند. انتخاب نوع قالب تاثیر مستقیمی بر سرعت اجرا، کیفیت بتن ریزی و عملکرد نهایی سازه دارد. رایج ترین انواع قالب کالورت عبارت اند از:
۱- قالب کالورت باکسی (Box Culvert)
قالب کالورت باکسی برای اجرای سازه های بتنی مستطیلی یا مربعی مورد استفاده قرار می گیرد و یکی از پرکاربردترین انواع قالب کالورت در پروژه های راه سازی، زیرگذرها و شبکه های انتقال آب است. در این مدل، کف، دیواره ها و سقف به صورت یکپارچه بتن ریزی می شوند که باعث افزایش مقاومت، آب بندی بهتر و دوام بیشتر سازه خواهد شد.
۲- قالب کالورت لوله ای
این نوع قالب برای اجرای کالورت های دایره ای یا استوانه ای طراحی شده و بیشتر در پروژه های با حجم آب کمتر، زهکشی و عبور آب های سطحی کاربرد دارد. قالب های لوله ای با دقت بالا تولید می شوند و اجرای سریع، کیفیت مناسب و امکان استفاده مجدد از مهم ترین مزایای آن ها است.
۳- قالب کالورت U شکل
قالب کالورت U شکل برای پروژه هایی مناسب است که به عرض بیشتر یا دسترسی آسان تر به کانال نیاز دارند. در این مدل، کف و دیواره ها به صورت یکپارچه اجرا شده اما سقف یا درپوش به صورت جداگانه نصب می شود. این ویژگی باعث سهولت در اجرا، تعمیرات و نگهداری سازه خواهد شد.
| نوع قالب | کاربرد | ویژگی شاخص |
|---|---|---|
| باکسی | راه سازی، زیرگذر، انتقال آب | بتن ریزی یکپارچه کف، دیواره و سقف |
| لوله ای | زهکشی و عبور آب های سطحی | اجرای سریع و مناسب برای مقاطع دایره ای |
| U شکل | کانال های روباز و پروژه های عمرانی | سقف مجزا و دسترسی آسان برای نگهداری |
مزایای استفاده از قالب کالورت
استفاده از قالب کالورت در پروژه های عمرانی، راه سازی، شبکه های انتقال آب و زهکشی، علاوه بر افزایش سرعت اجرا، کیفیت بتن ریزی و دوام سازه را نیز بهبود می دهد. این سیستم به عنوان یکی از انواع سیستم قالب بندی پیش ساخته، باعث کاهش هزینه های اجرایی و افزایش بهره وری پروژه می شود. مهم ترین مزایای قالب کالورت عبارت اند از:
۱- وزن مناسب و حمل آسان
طراحی مهندسی قالب های کالورت باعث شده حمل، جابه جایی و نصب آن ها نسبت به بسیاری از سیستم های سنتی ساده تر باشد. این موضوع سرعت اجرای پروژه را افزایش داده و هزینه های تجهیز کارگاه را کاهش می دهد.
۲- قابلیت اجرا در ابعاد مختلف
قالب های کالورت متناسب با ابعاد و مشخصات هر پروژه طراحی و تولید می شوند و امکان ساخت انواع کالورت های باکسی، U شکل و سایر مقاطع مورد نیاز را فراهم می کنند.
۳- دوام و مقاومت بالا
استفاده از فولاد باکیفیت در ساخت قالب، مقاومت بالایی در برابر فشار بتن، رطوبت، خوردگی و شرایط محیطی ایجاد می کند. همین موضوع باعث افزایش طول عمر قالب و امکان استفاده مکرر از آن در پروژه های مختلف می شود.
۴- اجرای سریع و دقیق
دقت بالای ساخت قطعات باعث مونتاژ سریع، بتن ریزی یکنواخت و دستیابی به ابعاد دقیق سازه می شود. در نتیجه کیفیت نهایی کالورت افزایش یافته و نیاز به اصلاحات پس از اجرا به حداقل می رسد.
۵- کاهش مصرف مصالح
به دلیل دقت بالای قالب بندی، مصرف بتن و سایر مصالح کنترل شده و پرت مصالح به میزان قابل توجهی کاهش پیدا می کند. این موضوع علاوه بر کاهش هزینه ها، اجرای پروژه را اقتصادی تر خواهد کرد.
۶- مقرون به صرفه در پروژه های عمرانی
اگرچه هزینه اولیه تولید قالب کالورت ممکن است قابل توجه باشد، اما امکان استفاده چندباره، کاهش هزینه نیروی انسانی، افزایش سرعت اجرا و کیفیت بالاتر بتن ریزی، این سیستم را به یکی از اقتصادی ترین گزینه ها برای پروژه های عمرانی تبدیل کرده است.
موارد استفاده از قالب کالورت
قالب کالورت در پروژه های عمرانی، راه سازی و زیرساخت های شهری کاربرد گسترده ای دارد و امکان اجرای سریع، دقیق و ایمن سازه های انتقال آب را فراهم می کند. مهم ترین موارد استفاده از این سیستم عبارت اند از:
- انتقال آب های سطحی و سیلاب: اجرای آبگذرها، کانال های زیرجاده ای، سیستم های زهکشی، فاضلاب و تونل های تاسیساتی.
- پل ها و زیرگذرها: استفاده در پل های با دهانه کوچک و متوسط، زیرگذرهای شهری و مسیرهای دسترسی.
- شبکه های زهکشی جاده ای: هدایت آب باران از زیر جاده و جلوگیری از آب شستگی و آسیب به روسازی.
- پروژه های عمرانی و صنعتی: اجرای کانال های انتقال آب، مسیرهای عبور کابل، تاسیسات شهری و سازه های زیرزمینی.
- پروژه های پیش ساخته: مناسب برای پروژه هایی که سرعت اجرا، کیفیت یکنواخت و کاهش هزینه های اجرایی اهمیت بالایی دارند.
- مناطق با شرایط محیطی سخت: در صورت طراحی و تولید استاندارد، عملکرد بسیار مناسبی در مناطق مرطوب، سیلابی و پروژه های راه سازی دارد.
| محل استفاده | کاربرد |
|---|---|
| راه سازی | عبور آب و زهکشی زیر جاده |
| پل و زیرگذر | انتقال روان آب و افزایش دوام سازه |
| تاسیسات شهری | عبور کابل، لوله و کانال های خدماتی |
| پروژه های صنعتی | کانال های انتقال آب و سیالات |
کاربردهای قالب بتن کالورت
قالب بتن کالورت به دلیل استحکام بالا، دقت ابعادی و قابلیت استفاده مجدد، در پروژه های مختلف عمرانی مورد استفاده قرار می گیرد و جایگزین مناسبی برای بسیاری از روش های سنتی قالب بندی محسوب می شود.
- اجرای کالورت های باکسی و U شکل.
- ساخت کانال های انتقال آب و فاضلاب.
- اجرای پل های کوچک، زیرگذرها و آبروها.
- پروژه های راه سازی، ریلی و فرودگاهی.
- اجرای کانال های تاسیساتی و سازه های زیرزمینی.
- پروژه های عمرانی با نیاز به بتن ریزی دقیق و سریع.
معایب قالب بتن کالورت
در صورت طراحی، تولید و نگهداری صحیح، قالب کالورت عمر بالایی دارد؛ با این حال مانند هر تجهیز صنعتی، در صورت استفاده نادرست یا عدم تعمیر و نگهداری ممکن است دچار استهلاک شود. مهم ترین موارد عبارت اند از:
- نیاز به نگهداری و بازبینی دوره ای.
- احتمال کاهش کیفیت در صورت استفاده از قالب های غیراستاندارد.
- لزوم طراحی دقیق متناسب با ابعاد و بارگذاری پروژه.
انواع آسیب های سازه های کالورت
سازه های کالورت در صورت اجرا یا نگهداری نامناسب ممکن است در طول زمان با آسیب هایی مواجه شوند که مهم ترین آن ها عبارت اند از:
۱- خوردگی آرماتورها
نفوذ رطوبت، مواد خورنده و ضعف در آب بندی می تواند باعث خوردگی میلگردها و کاهش مقاومت سازه شود. استفاده از بتن استاندارد، پوشش مناسب میلگردها و نگهداری اصولی از بروز این مشکل جلوگیری می کند.
۲- فرسایش و ترک خوردگی بتن
استفاده از مصالح نامرغوب، اجرای غیراصولی یا شرایط محیطی سخت ممکن است باعث ایجاد ترک، پوسته شدن بتن و کاهش دوام سازه شود. کنترل کیفیت بتن و اجرای صحیح قالب بندی مهم ترین راهکار پیشگیری از این آسیب ها است.
طراحی و تولید قالب کالورت متناسب با پروژه شما
تنها پولاد با بهره گیری از تیم طراحی و خطوط تولید تخصصی، انواع قالب کالورت را مطابق نقشه و ابعاد پروژه تولید می کند. برای دریافت مشاوره فنی، استعلام قیمت و ثبت سفارش با کارشناسان تنها پولاد در ارتباط باشید.
روش اجرای قالب کالورت
اجرای قالب کالورت نیازمند برنامه ریزی دقیق، طراحی مهندسی و رعایت اصول قالب بندی است تا سازه نهایی از نظر ابعاد، مقاومت و آب بندی عملکرد مطلوبی داشته باشد. مراحل اجرای این سیستم به صورت زیر است:
۱- طراحی و ساخت قالب
در ابتدا با توجه به ابعاد کالورت، نوع پروژه، بارهای وارده و نقشه های اجرایی، قالب طراحی و تولید می شود. دقت در طراحی، کیفیت بتن ریزی و سرعت اجرای پروژه را افزایش می دهد.
۲- آماده سازی محل اجرا
پس از آماده سازی بستر، عملیات تراز کردن، اجرای فونداسیون و آماده سازی محل نصب قالب انجام می شود تا شرایط لازم برای مونتاژ فراهم باشد.
۳- مونتاژ و نصب قالب
قطعات قالب در محل پروژه مونتاژ شده و با استفاده از اتصالات مخصوص در موقعیت نهایی تثبیت می شوند. کنترل تراز، ابعاد و استحکام اتصالات در این مرحله اهمیت زیادی دارد.
۴- آرماتوربندی و بتن ریزی
پس از نصب آرماتورها، بتن مطابق مشخصات فنی داخل قالب ریخته شده و با ویبره مناسب متراکم می شود تا سازه ای یکنواخت و بدون حفره ایجاد شود.
۵- قالب برداری
پس از رسیدن بتن به مقاومت مورد نیاز، قالب ها باز شده، تمیزکاری و برای استفاده در مرحله یا پروژه بعدی آماده می شوند.
شاین این موارد را نیز بپسندید: قیمت به روز جک سقفی
قیمت قالب کالورت
قیمت قالب کالورت به دلیل سفارشی بودن این سیستم، برای هر پروژه متفاوت است و پس از بررسی نقشه ها و مشخصات فنی تعیین می شود. استفاده از اعداد ثابت برای قیمت گذاری چندان دقیق نیست، زیرا عوامل متعددی در هزینه نهایی تاثیرگذار هستند.
مهم ترین عوامل موثر بر قیمت عبارت اند از:
- ابعاد و تعداد قالب های مورد نیاز
- ضخامت ورق و کیفیت متریال مصرفی
- نوع طراحی و پیچیدگی پروژه
- تعداد دفعات استفاده مورد انتظار از قالب
- هزینه حمل، مونتاژ و خدمات فنی
- نوسانات قیمت فولاد و مواد اولیه
در صورتی که قصد برآورد دقیق هزینه را دارید، پیشنهاد می شود پیش از خرید، نقشه های پروژه را در اختیار تولیدکننده قرار دهید تا قیمت نهایی بر اساس نیاز واقعی پروژه محاسبه شود.
نکات مهم هنگام خرید قالب کالورت
انتخاب قالب مناسب تاثیر مستقیمی بر کیفیت اجرا، سرعت پروژه و هزینه های نهایی دارد. پیش از خرید به موارد زیر توجه کنید:
- کیفیت ورق، جوشکاری و اتصالات قالب را بررسی کنید.
- از تطابق طراحی قالب با نقشه های پروژه اطمینان حاصل کنید.
- قابلیت استفاده مجدد و طول عمر قالب را در نظر بگیرید.
- خدمات طراحی، پشتیبانی فنی و خدمات پس از فروش تولیدکننده را بررسی کنید.
- علاوه بر قیمت خرید، هزینه های حمل، نصب و نگهداری را نیز در محاسبات خود لحاظ کنید.
خرید قالب کالورت از تولیدکننده تخصصی
تنها پولاد با طراحی اختصاصی و تولید انواع قالب کالورت متناسب با نقشه پروژه، آماده همکاری با پیمانکاران، شرکت های عمرانی و پروژه های زیرساختی در سراسر کشور است. برای دریافت مشاوره تخصصی، استعلام قیمت و ثبت سفارش با کارشناسان ما در ارتباط باشید.
جمع بندی
قالب کالورت یکی از کاربردی ترین سیستم های قالب بندی در پروژه های راه سازی، پل سازی، شبکه های انتقال آب، زهکشی و زیرساخت های عمرانی است. طراحی دقیق، استحکام بالا، قابلیت استفاده مجدد و اجرای سریع، این سیستم را به گزینه ای اقتصادی و قابل اعتماد برای پیمانکاران و مجریان پروژه های عمرانی تبدیل کرده است.
اگر طراحی و تولید قالب کالورت متناسب با مشخصات فنی پروژه انجام شود، علاوه بر افزایش سرعت اجرا، کیفیت بتن ریزی، دوام سازه و کاهش هزینه های اجرایی نیز به شکل قابل توجهی بهبود خواهد یافت. به همین دلیل انتخاب یک تولیدکننده متخصص، نقش مهمی در موفقیت پروژه دارد.
تصاویر قالب کالورت
مشخصات فنی قالب
کالورتها یک کانال سرپوشیده هستند که افراد برای عبور جریان آب از آنها استفاده میکنند، از این رو نام دیگر کالورت، آب گذر به معنی مسیری برای عبور سیالات است.
در صورتی که دیواره، کف و درب کانال کالورت به صورت یکپارچه ساخته شده باشد، کانال باکسی نامیده میشود. اما اگر درب آن به صورت مجزا ساخته شود، کانال یو شکل محسوب میشود.
برای اطلاع از قیمت روز قالب کالورت می توانید با شماره تماس های مندرج در سایت ارتباط برقرار نمایید. در صورت تمایل برای ثبت سفارش تولید و ساخت قالب کالورت مورد نظر خود می توانید از همان طریق با کارشناسان فروش ما ارتباط برقرار نمایید و ضمن ثبت سفارش خرید قالب کالورت، مشاوره فروش دریافت نمایید.
