جک صلیبی
تحمل بار ناشی از وزن سقف در هنگام قالب بندی سقف
- بروز شده در آذر ۱۴۰۴

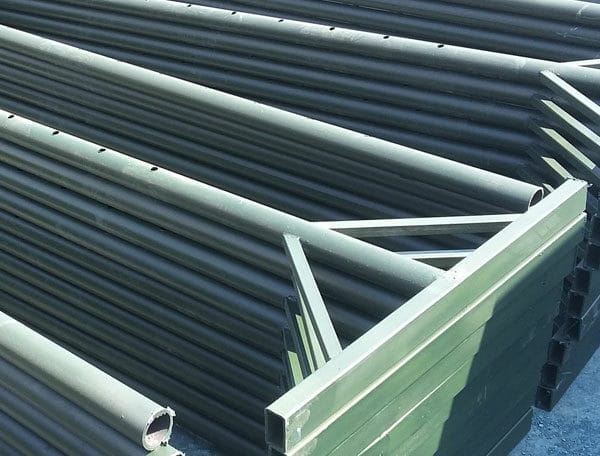

جک صلیبی چیست ؟

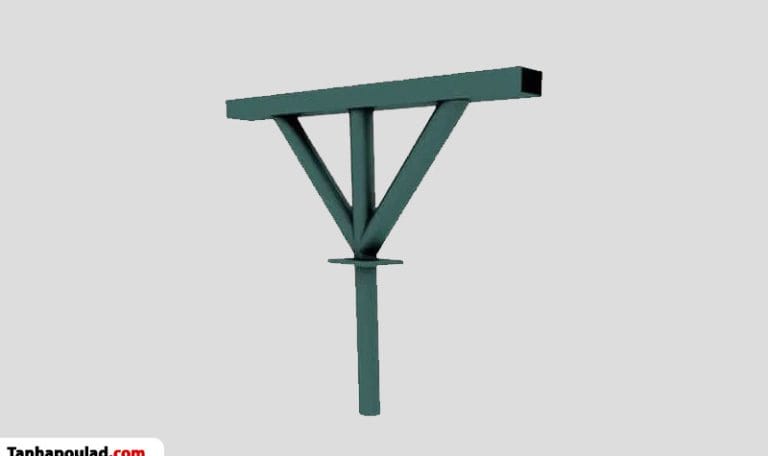

جک سقفی یا ceiling jack وسیلهای است که جهت کفراژ بندی تیرها و قالب بندی سقف، از جمله سقفهای تیرچه بلوک و دالهای بتنی، مورد استفاده قرار میگیرد. هنگام ساخت سقف یک ساختمان، این جکها را به حالت ایستاده قرار میدهند تا بار ناشی از وزن سقف را تحمل کنند. جک سقفی، سازه را ثابت نگه میدارد و از فرو ریختن آن جلوگیری میکند. این جک نقشی حیاتی در مرحله بتن ریزی سقف را ایفا میکنند. در کل دو نوع جک سقفی وجود دارد؛ جک صلیبی و جک عراقی.
جک صلیبی با نامهای جک سقفی T شکل و یا جک سقفی صلیب دار نیز شناخته میشود. برای ساخت تمام سقفها به جک نیاز است. پرکاربردترین نوع آنها جک صلیبی است که در ادامه بیشتر به آن میپردازیم.
جک صلیبی، ابزارهای حیاتی و ضروری در صنعت ساختمان سازی محسوب می شوند. این تجهیزات نقش بسیار مهمی در نگهداری موقت سقف ها و سازه های بتنی تا زمان خشک شدن و سفت شدن کامل بتن ایفا می کنند. این جک ها به ویژه در مراحل اولیه ساخت و قالب بندی سقف ها از اهمیت فوق العاده ای برخوردارند. با استفاده از جک سقفی صلیبی، وزن سقف و سازه به طور موقت تحمل می شود و از فروریختن آن ها جلوگیری می گردد. این جک ها به عنوان تکیه گاه های موقت عمل کرده و استواری سازه را تا زمان کامل شدن و سفت شدن بتن تضمین می کنند.
جک های سقفی صلیبی، کاربرد گسترده ای در پروژه های ساختمانی از جمله سقف های بتنی، تیرچه بلوکی، یونولیتی و وافلی دارند. این تجهیزات از لوله های فلزی ساخته شده و در ابعاد و اندازه های متنوعی در دسترس هستند. این ابزارها به عنوان یک سازه موقت در فرآیند قالب بندی انواع سقف ها مورد استفاده قرار میگیرند. کاری که جک سقفی صلیبی در ساخت سازه ها انجام می دهد حفظ ثبات سقف است که در زمان بتن ریزی دوام شکل سازه را تضمین کند. این تجهیزات باید تا زمان شکل گیری بتن زیر سقف در محل مورد نظر قرار داشته باشند.
انواع جک صلیبی
به طور عمده جک ساختمانی به دو صورت سبک و سنگین ساخته میشود. جکهای سبک از لوله پایینی با ضخامت ۲.۵ میلیمتر و لوله بالایی با ضخامت ۲ میلیمتر ساخته میشود. درحالی در ساخت جکهای سنگین لولههای بالایی و پایینی با ضخامت ۲.۵ میلیمتری به کار میروند. جکهای سنگین از مقاومت بیشتری نسبت به جکهای سبک برخوردار هستند.
جک صلیبی یا T شکل، به دو دسته ساده و متحرک تقسیم بندی میشود. جک صلیبی ثابت، پرکاربردتر و پرفروشتر است. این جک دارای بخشی به نام رزوه در قسمت میانی و همچنین دارای قسمت صلیبی ثابت است که با آن میتوان ارتفاع را تنظیم کرد. همین ثابت بودن قسمت صلیبی این نوع جکها، یکی از بزرگ ترین معایب آنهاست. با وجود اینکه امکان تحرک قسمت صلیبی در این جک وجود ندارد و کمی کار را برای کارگران سخت میکند، اما به دلیل اینکه این قسمت جک صلیبی دارای پهنای زیادی است میتوان در موارد گوناگونی از آن بهره برد. زیرا به دلیل T شکل بودن سطح تماس بیشتری با قسمت سقف دارد و می تواند بار سقف را به شکل ثابت تری حفظ کند. جک صلیبی متحرک، بر خلاف نمونهی ثابت آن دارای انعطاف بیشتری است و میتوان آن را به راحتی در ارتفاع دلخواه تنظیم کرد.
این جکها دارای مهرهای هستند که در قسمت میانی تعبیه شده است. این مهره امکان تنظیم ارتفاع دلخواه به حداکثر (هنگام باز بودن جک) و حداقل ارتفاع (هنگام بسته بودن جک) را فراهم میکند.
انواع جک صلیبی سقفی
جک های سقفی به صورت کلی به چهار نوع ثابت، متحرک، سبک و سنگین تقسیم بندی می شوند که هرکدام کاربردهای متفاوتی دارند و مزایا و معایب خاص خود را به همراه دارند.
جک صلیبی ثابت
جک صلیبی ثابت از چند قسمت مختلف تشکیل شده که شامل لوله اصلی (نری)، لوله داخلی (مادگی)، رزوه (قسمت میانی) و سرجک تشکیل شده است. همانطور که از اسم این محصول مشخص است، جک صلیبی ثابت، قابلیت هیچ گونه چرخش و حرکتی ندارد. در حقیقت در جک های صلیبی ثابت، اتصال بخش سرجک (تکیهگاه بالایی) به لوله های اصلی به صورت ثابت و محکم انجام می شود. این امر به این نوع جک ها، قدرت و مقاومت بیشتری در برابر بارهای وارده می بخشد.
در واقع، اتصال متحرک سرجک در جکهای صلیبی متحرک، میتواند در شرایط بحرانی و پرفشار، محل ضعف این تجهیزات محسوب شود. زیرا احتمال لق شدن، شل شدن و سست شدن این اتصال وجود دارد.
جک صلیبی متحرک
جک های صلیبی متحرک از لحاظ ساختاری، تفاوت چندانی با مدل ثابت ندارند. تنها تفاوت اصلی جک صلیبی متحرک با ثابت، در این است که قسمت صلیبی یا سرجک، قابلیت چرخش و انعطاف پذیری دارند. مزیت این نوع جک سقفی صلیبی این است که می توان قسمت سرجک را به شکل متحرک تنظیم کرد. این ویژگی، اگرچه امکان انعطاف پذیری بیشتری را فراهم می کند، اما باعث کاهش مقاومت و پایداری این نوع جکها در شرایط حساس میشود.
در واقع، اتصال متحرک سرجک در جک های صلیبی متحرک، می تواند در شرایط بحرانی و پرفشار، محل ضعف این تجهیزات محسوب شود. زیرا احتمال لق شدن، شل شدن و سست شدن این اتصال وجود دارد که می تواند به خطرات ایمنی منجر شود.
جک صلیبی سبک
این نوع جک صلیبی سبک، ساختاری مشابه با نوع متحرک و ثابت دارد. ضخامت لوله های جک صلیبی سبک معمولاً بین ۲ تا ۲.۵ میلی متر است که باعث سبک تر شدن این نوع جک می شود.
جک صلیبی سنگین
جک صلیبی سنگین، نیز همانند سایر جک های سقفی با ساختاری مشابه است. اما تفاوت آن با جک صلیبی سبک، در ضخامت لوله ها است. در این نوع جک صلیبی سنگین ضخامت لوله بالایی و پایینی هر کدام ۲.۵ میلیمتر است که به همان نسبت مقاومت و استحکام بیشتری را با خود به همراه دارد.
ویژگیهای جک صلیبی
جک صلیبی همانطور که از اسمش پیداست از دو لوله عمود برهم و با اندازه های متفاوت ساخته شده است. معمولا این نوع جکهای سقفی را از جنس استیل میسازند. جک صلیبی با توجه به کاربردی که برای آن در نظر گرفته شدهاند، در ارتفاعات مختلفی ساخته میشوند. این جکها در ارتفاعات ۳ متر تا ۵.۵ یا حتی ۶ متر نیز ساخته میشوند. بد نیست بدانید ایدهآلترین ارتفاع برای جکهای صلیبی ۳.۵ متر است.
از مزایای این نوع جکها میتوان به وزن سبک، سرعت عمل در برپایی و جمع کردن، راحتی تنظیم و تغییر ارتفاع، مقاومت بالا و ایمنی کافی، کاهش عملیات اجرایی به دلیل پیش ساخته بودن قطعات و همچنین مقرون به صرفه بودن آنها اشاره کرد.
اجزای سازنده جک صلیبی
جک صلیبی از سه قسمت مهم نری، مادگی و رزوه تشکیل شده است. این سه بخش تشکیل دهنده جک T شکل با هم به استحکام آن و نگهداری وزن سقف کمک میکنند. این نوع جک سقفی از قسمت لوله ای با ضخامت مناسب برای ساخت قسمت عمودی جک و یک قسمت کوتاه برای ساخت بخش بالایی که مماس با سقف است تشکیل شده است. این لوله با توجه به نوع جک و نوع کاربرد آن در ضخامتهای گوناگون ساخته میشود. معمولا جک سقفی از لوله ۶ سانتی متری برای ساخت قسمت عمودی تشکیل شده که ضخامت ۲ میلی متر دارد.
قسمت بالایی جک که درست روی میله دیگر قرار میگیرد، را نیز لولهای به قطر ۶ سانتیمتر و ضخامت ۲.۵ میلیمتر تشکیل میدهد. روی لوله نری سوراخ هایی با فاصله ۱۰ سانتیمتر از هم تعبیه شده که به جک قابلیت تغییر و تنظیم ارتفاع را میدهد.
روی لوله مادگی پیچ و مهره وجود دارد که در سوراخهایی که روی لوله نری با پین فنردار تعبیه شدند، قرار میگیرد و دو لوله را به هم وصل میکند. مهمترین چیزی که باید در ساخت این جکها در نظر گرفته شود، تراز بودن آنهاست که موجب تراز کردن سقف میشود. چرا که اگر این دو لوله دقیقا تراز نباشند و زاویه ۹۰ درجه باهم نسازند، سقف دچار خمیدگی شده و کج میشود. برای جلوگیری از این مشکل در همه جک ها، چه جک صلیبی و چه جک عراقی، دو بازوی کوچک به صورت مورب از لوله مادگی به لوله نری وصل میکنند. این دو لوله نقش گونیا را ایفا کرده و به تراز بودن جک کمک میکنند.
لازم به ذکر است که در ساخت این جک ها به هیچ عنوان از لولههای درزدار استفاده نمیکنند. چرا که همانطور که گفته شد این جک ها باید وزن هایی با واحد تن را تحمل کنند و قاعدتا جکهای ساخته شده با لوله درزدار تحمل همچین وزنی را ندارند.
مزایای استفاده از جک سقفی صلیبی
۱- قابلیت تنظیم دلخواه ارتفاع
یکی از مزایای برجسته جک صلیبی، قابلیت تنظیم ارتفاع آن است که به شما این امکان می دهد سطح سقف را به صورت صاف و هموار ترتیب دهید. این نکته بسیار اهمیت دارد، زیرا یک سقف صاف و هموار، نشانهای از کیفیت و زیبایی در ساختمان است.
۲- مقاومت در برابر بارهای سنگین
جک های سقفی به خصوص مدل های سنگین تر آن ها از مقاومت و استحکام بالایی برخوردار هستند، زیرا به تضمین ایمنی و پایداری سازه ها کمک می کنند. به عبارتی دیگر جک های سقفی با ساختار مستحکم خود می توانند سازه های بزرگ و سنگین را به طور ایمن نگه دارند.
۳- انعطاف پذیری در استفاده
جک های صلیبی متحرک، قابلیت انعطاف پذیری بسیار بالایی در استفاده دارند. این ویژگی منحصر به فرد، امتیاز بزرگی برای این نوع جک ها محسوب میشود. این جک ها با امکان تنظیم دامنه گسترده ای در ارتفاع را فراهم می کنند. این قابلیت تنظیم ارتفاع به کاربران اجازه می دهد تا با سهولت و راحتی، ارتفاع جک را به میزان مورد نیاز پروژه خود تنظیم کنند.
۴. ثبات و اطمینان خاطر
استفاده از این تجهیزات به عنوان تکیه گاه های موثر، باعث ایجاد یک ساختار استوار و پایدار برای سازه ها و سقف ها می شود. این امر نه تنها اطمینان از استحکام و پایداری بیشتر سازه ها را فراهم می کند، بلکه ایمنی کارگران را هم افزایش می دهد. زیرا وجود یک سازه استوار، احتمال فروپاشی و حوادث ناشی از عدم استحکام را به شدت کاهش می دهد. به این ترتیب، استفاده از این تجهیزات می تواند بهبود قابل توجهی در ایمنی محیط کار فراهم کند و خطرات ناشی از ساخت و ساز را به حداقل برساند.
۵. ساختار مقاوم
جک های صلیبی با ساختاری قدرتمند و دوام بالا تولید می شوند، این امر نه تنها به مقاومت آن ها در برابر فشار و تنش های زیاد، بلکه به طول عمر و پایداری بیشتر آن ها نیز اطمینان می دهد.
۶. کاربرد گسترده
به دلیل تنوع مدل ها و اندازه های موجود، جک های صلیبی برای انواع مختلف پروژه های ساختمانی مناسب هستند. این تنوع، امکان انتخاب بهینه را برای هر پروژه فراهم می کند.
کاربردهای جک صلیبی
به عنوان یکی از ابزارهای حیاتی در صنعت ساختمان، جک های سقفی در پروژه های متعددی به کار می روند. استفاده از جک صلیبی در ساخت سقف های بتنی، سقف های تیرچه بلوکی و سایر سقف های ساختمانی از اهمیت بالایی برخوردار است. در ادامه، به بررسی جزئیات و کاربردهای هر یک از این موارد خواهیم پرداخت.
کاربرد جک صلیبی در ساخت سقف های بتنی
یکی از کاربردهای مهم جک صلیبی، در ساخت سقف های بتنی است. این جک ها در فرآیند ساخت سقف های بتنی برای نگه داشتن موقت سقف و جلوگیری از ریزش آن تا زمانی که بتن کاملا خشک و سخت شود، به کار می روند. جک های سقفی، با تحمل وزن قابل توجه سقف های در حال ساخت، نقش کلیدی در تضمین امنیت و سلامت سازه دارند. علاوه بر این، استفاده از جک سقفی صلیبی به تنظیم و تراز کردن سقف ها کمک می کند تا از صاف و یکدست بودن سطوح اطمینان حاصل شود.
کاربردهای در ساخت تیرچههای بلوکی
در ساخت سقف های تیرچه بلوکی، جک های صلیبی نقش حیاتی ایفا می کنند. این جک ها به عنوان تکیهگاه موقت برای نگه داشتن تیرچه ها و بلوک ها تا زمان بتن ریزی استفاده می شوند. در این فرآیند، جک های صلیبی، وزن ترکیبی تیرچه ها و بلوک ها را به طور موقت تحمل کرده و از ریزش سازه قبل از تکمیل بتن ریزی جلوگیری می کنند. علاوه بر این، با تنظیم ارتفاع جک های صلیبی، کارگران می توانند سطح سقف تیرچه بلوکی را به طور دقیق تراز کنند که این امر به ایجاد یک سطح صاف و هموار برای بتن ریزی کمک می کند. بدین ترتیب، جک های صلیبی نه تنها پشتیبانی موقت و ایمنی ساختار را تضمین می کنند، بلکه به دقت و کیفیت نهایی سقف نیز کمک می نمایند.
در مجموع، در هر دو نوع سقف، جک های صلیبی نقش حیاتی در ایجاد استحکام موقت و جلوگیری از ریزش سقف تا زمان تکمیل فرآیند بتن ریزی و خشک شدن بتن دارند، اما نوع و نحوه قرارگیری و تنظیم جک ها بر اساس ویژگی های خاص هر نوع سقف ممکن است که متفاوت باشد.
راهنمای خرید جک سقفی صلیب دار
وب سایت تنها پولاد، به عنوان یکی از برترین منابع تخصصی در زمینه تجهیزات ساختمانی شناخته میشود و با ارائه محصولات با کیفیت و خدمات ویژه، بهترین گزینه برای خرید جک سقفی صلیب دار است. با مراجعه به بخش منوی سایت، شما می توانید از تنوع بالای محصولات بهره مند شوید و با مشاهده مشخصات دقیق هر جک، انتخابی که پاسخگوی نیاز شما و پروژه مورد نظر شما است را انجام دهید.
هنگام خرید جک صلیبی، مطمئن شوید که محصول مورد نظر، از جنس مرغوب و با کیفیت ارائه می شود که بتواند نیازهای شما را به خوبی برآورده کند. با اعتماد به سایت تنها پولاد، مطمئن باشید که خرید شما همراه با بهترین تجربه و کیفیت خواهد بود.
قیمت جک صلیبی
قیمت جکهای سقفی معمولاً توسط چند عامل تعیین میشود. این عوامل شامل موارد زیر میشوند:
مدل و نوع جک: وجود انواع مختلف جک های سقفی، از جمله جک های صلیبی ثابت، متحرک، سبک و سنگین می تواند به تنوع در قیمت منجر شود. مدل ها با ویژگی های مختلف ممکن است قیمت های متفاوتی داشته باشند.
جنس و کیفیت مواد استفاده شده: استفاده از مواد با کیفیت بالا و استحکام مناسب می تواند قیمت را افزایش دهد. جک هایی که از فولاد با کیفیت و یا سیستم های فشرده سازی پیشرفته استفاده می کنند، معمولا هزینه بیشتری دارند.
اندازه و ابعاد: جک های با اندازه و ظرفیت مختلف، ممکن است قیمت های متفاوتی داشته باشند. اندازه و قطر لوله ها نیز می تواند بر قیمت تاثیر بگذارد.
آسان ترین و مطمئن ترین راه برای انتخاب صحیح جک های سقفی صلیبی، مشاوره با متخصصان و کارشناسان معتبر در این زمینه است. شرکت تنها پولاد با تیم های فنی قدرتمند و کارشناسان فروش مجرب خود، میتواند در انتخاب بهترین تجهیزات برای پروژه های شما، راهنماییهای ارزشمندی ارائه کند. این مجموعه با سال ها تجربه در تولید و عرضه انواع جک های سقفی، می تواند راهکارهای کاربردی و مناسبی را برای نیازهای متنوع پروژه های ساختمانی شما ارائه دهد.
برای دریافت مشاوره تخصصی و انتخاب بهترین جکهای سقفی صلیبی، میتوانید با کارشناسان فنی شرکت تنها پولاد تماس بگیرید. آنها با بررسی دقیق شرایط و نیازهای پروژه شما، راهنماییهای کاملی را در این زمینه در اختیار شما خواهند گذاشت. این مشاوره به شما کمک میکند تا با اطمینان، بهترین تصمیم را برای تجهیزات سازه خود انتخاب کنید.
تفاوت جک صلیبی با جک سقفی ساده
۱- تفاوت در ساختار و طراحی
جک سقفی صلیبی
- مجهز به سرجک صلیبی (T شکل)
- دارای دو بازوی افقی که سطح تماس گسترده تری با قالب ایجاد می کند
- پایداری بیشتر در توزیع بار
- مناسب برای قالب های بزرگ، پانل ها و صفحات سنگین
جک سقفی ساده
- دارای سرجک کوچک و ساده
- ناحیه تماس محدود با قالب
- ساختار جمع و جور و سبک تر
- مناسب فضاهای کوچک، سقف های سبک یا اجرای سریع
نتیجه: جک صلیبی در مقایسه با جک ساده، از نظر استحکام و سطح تکیه گاه، پیشرفته تر و کاربردی تر است.
۲- تفاوت در توزیع بار و پایداری
جک سقفی صلیبی
- به دلیل داشتن بازوی صلیبی، فشار وارد بر قالب را به صورت یکنواخت تر پخش می کند.
- احتمال خم شدگی یا آسیب قالب در نقطه تماس کمتر است.
- در ارتفاعات زیاد یا زیر قالب های دال و تخت پایداری بهتری ایجاد می کند.
جک سقفی ساده
- بار در یک نقطه جمع می شود؛ بنابراین برای قالب های بزرگ نیاز به تعداد بیشتری جک است.
- در برابر بارهای سنگین کارایی کمتری دارد.
نتیجه: اگر پروژه شامل سقف های سنگین، دال های بتنی یا قالب های عریض باشد، جک صلیبی انتخاب منطقی تر و ایمن تر است.
۳– تفاوت در کاربردهای اجرایی
کاربردهای رایج جک صلیبی
- اجرای دال های تخت
- سقف های با دهانه متوسط تا بزرگ
- استفاده در کنار قالب های فلزی مدولار
- مناسب برای پروژه های بزرگ که پایداری و ایمنی اهمیت بیشتری دارد
کاربردهای جک ساده
- پروژه های کوچک یا کم ارتفاع
- سقف های تیرچه بلوک سبک
- سازه های با قالب های کوچک
- محیط هایی که محدودیت فضا وجود دارد
نتیجه: جک ساده مناسب فضاهای محدود و پروژه های معمولی است، اما جک صلیبی برای کارهای سنگین و حرفه ای انتخاب می شود.
۴- تفاوت در سرعت نصب و سهولت کاربرد
جک سقفی صلیبی
- به دلیل ابعاد سرجک، نیازمند دقت بیشتر در جانمایی است.
- اما پس از نصب، به صورت قابل توجهی قالب را محکم تر نگه می دارد.
جک سقفی ساده
- نصب بسیار سریع تر
- وزن کمتر و کارکرد ساده تر
- برای کارگران تازه کار و پروژه های عمومی مناسب تر است.
۵- تفاوت در هزینه و تعداد مورد نیاز
- جک سقفی صلیبی به دلیل داشتن سرجک بزرگ تر و ساختار مستحکم تر، قیمت بیشتری دارد؛ اما در عوض به دلیل پایداری بالاتر، معمولاً به تعداد کمتری از آن نیاز خواهید داشت.
- جک سقفی ساده ارزان تر است، اما در قالب های بزرگ باید تعداد بیشتری استفاده شود.
نتیجه: هزینه نهایی در پروژه با توجه به نوع قالب بندی و بار سقف تعیین می شود.
از جک صلیب دار یا T شکل در زمان قالب بندی سقف برای تحمل وزن و بار سقف در زمان بتن ریزی سقف استفاده می شود. این جک باید تا زمان شکل گیری بتن سقف و مستحکم شدن آن زیر سقف قرار بگیرد و پس از تکمیل شدن فرایند قالب بندی سقف از آن جدا می شود.
این دو جک از نظر کاربرد با هم تفاوتی ندارند و هر دو این جک ها برای تحمل وزن و بار سقف در زمان قالب بندی سقف مورد استفاده قرار می گیرند. تفاوت این دو جک در وزن آن ها است که بدلیل تفاوت در ورق مورد استفاده در سایت این جک ها اتفاق می افتد. هر چه جک مورد نظر شما سنگین تر باشد یعنی از ورق با ضخامت بالاتر در ساخت آن استفاده شده است و از نظر استحکام می تواند مقاومت بالاتری را به شما ارائه دهد.
برای ثبت سفارش خرید انواع جک صلیب دار می توانید با شماره های مندرج در سایت تنها پولاد ارتباط برقرار کرده و ضمن دریافت مشاوره خرید، سفارش خرید خود را ثبت نمایید. از آنجایی که قیمت جک صلیبی با توجه به مواد و متریال اولیه سازنده این محصول متغیر است، برای اطلاع از قیمت روز جک صلیبی نیز می توانید از طریق ارتباط با کارشناس فروش، از قیمت نهایی مطلع شوید.
