تجهیزات قالب بندی کنج مدولار
کنج های مدولار
اتصال دو قالب بتن با زاویه قائم
- بروز شده در مرداد ۱۴۰۳
کنج مدولار چیست ؟
کنج های مدولار جهت اتصال دو قالب بتن با زاویه قائم به کار می‌روند و شامل کنج های خارجی و داخلی هستند. به این کنجها درونی و بیرونی هم گفته میشوند. کنج های مدولار جزو لوازم مورد نیاز قالب بندی بشمار می روند که همگی با قیمت مناسب و کیفیت بالا در شرکت تنهاپولاد تولید و به فروش می رسد. در ادامه به معرفی کامل قالب کنج یا قالب گوشه می پردازیم و به انواع کنج داخلی و خارجی قالب فلزی اشاره خواهیم کرد.

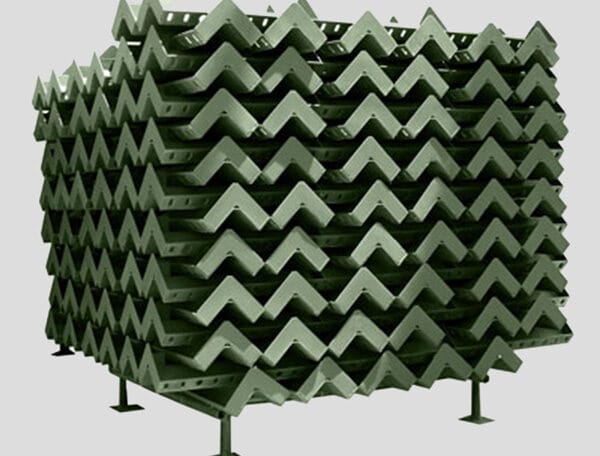

قالب کنج چیست؟
کنج مدولار یکی از ابزارهای مهم در برقراری اتصال بین قالب های فلزی بتن است، به ویژه در مواقعی که شکستگی ها به صورت عمود یا غیر عمود بر هم رخ می دهند. واژه مدولار به مقیاس و اندازه اشاره دارد و کنج مدولار از نظر سازه ای، مشابه قالب های بتنی عمل می کند. به عبارت دیگر، تمامی مشخصات و قابلیت هایی که برای قالب های بتن وجود دارد، در مورد کنج مدولار نیز صدق می کند.
کنج های بیرونی به ویژه در نقاطی که زاویه ۹۰ درجه وجود دارد، مانند گوشه های سازه، مورد استفاده قرار می گیرند. این قالب کنج ها معمولا از دو نوع ساختار لبه خم و تسمه ای هستند که به طول های استاندارد ۱ و ۵/۱ متر تولید می شوند.
کنج های قالب لبه خم
۱- کنج های خارجی
جهت اتصال دو قالب بتن با زاویه قائم به کار می روند. به طوری که قسمتهای بیرونی سطح بتن را تحت پوشش خود قرار می دهند و معمولاً جهت قالب بندی ستونها و اتصال قالبهای کف پوتر به آویز در تیرها به کار می روند. زاویه این کنجها ۹۰ درجه و دارای پخ ۵/۱×۵/۱ سانتیمتر می‌باشند. ابعاد این کنجها معمولاً (۵×۵) (۵×۱۰)(۱۰×۱۰) می باشد و در ارتفاع‌های ۱۰۰ و ۱۵۰و ۲۰۰ سانتی متر ساخته می شوند.
۲- کنج های داخلی
جهت اتصال دو قالب بتن با زاویه قائم به کار می روند. به طوری که قسمتهای داخلی سطح بتن را تحت پوشش خود قرار می دهند و معمولاً جهت قالب بندی گوشه‌های داخلی دیوارها و اتصال قالبهای آویز تیر به دال بتنی به کار می روند. زاویه این کنجها نیز ۹۰ درجه می‌باشد و ابعاد بال این کنجها (۱۰×۱۰) می باشد و به ارتفاع‌های ۱۰۰ و ۱۵۰و ۲۰۰cm ساخته میشوند. جهت اطلاع از جدول وزن کنج قالب فلزی تماس بگیرید.
قالب گوشه مدولار
در جایی که لازم باشد دو قطعه از قالب‌ها با زاویه‌ی ۹۰ درجه به هم متصل شوند، از قالبهای کنج یا قالب گوشه استفاده میشود. اگر قالب جوشی باشد کنج آن‌ها نیز جوشی است و اگر قالب خم داشته باشیم از کنج خم استفاده می‌کنیم. قالب های کنج مدولار به دو دسته داخلی و بیرونی تقسیم میشوند. کنج داخلی، کنجی است که سمت داخل آن بتن ریخته میشود. قالب کنج داخلی استاندارد شرکت تنها پولاد به اندازه‌های ۱۰×۱۰ , ۱۵×۱۵ سانتیمتر می‌باشد. کنج خارجی قالب، کنجی است که بتن بیرون آن ریخته میشود. نبشی پانچ شده (نمره ۵) و کنج خارجی پخ‌دار دو نمونه از قطعات کنج های خارجی بشمار می آیند. تفاوت کنج داخلی و کنج خارجی را در شکل زیر می‌بینید.
تفاوت اصلی قالبهای جوشی و تسمه‌ای با قالبهای خم، روش ایجاد لبه‌های آن‌ها می‌باشد. بسته به نوع کاربرد قالب در پروژه و نیاز کارفرما، ممکن است هر یک از انواع این قالب‌ها نسبت به دیگری انتخاب بهتری باشد. خوب است که هنگام انتخاب نوع قالب، مزایا، معایب و ویژگی‌های هر یک از آن‌ها را بشناسیم. قالب بتن لبه خم و کنج مدولار یکی از محصولات تولیدی گروه صنعتی تنها پولاد است که با کیفیت و استاندارد بالا طراحی و ساخته میشود.
انواع کنج قالب لبه خم
کنج‌های مدولار، اجزای حیاتی در سیستم های قالب بندی بتن هستند که نقش مهمی در ایجاد اتصالات دقیق و محکم بین قطعات قالب ایفا می کنند. این قالب کنج ها به دو دسته اصلی تقسیم می شوند که شامل کنج های داخلی و کنج های خارجی بیرونی می شود.
از نظر ساختاری، کنج های مدولار به دو نوع عمده کنج لبه خم و کنج تسمه ای (جوشی) به شکل داخلی و بیرونی تقسیم بندی می شوند. کنج های لبه خم به صورت یکپارچه با استفاده از دستگاه پرس تولید میشوند و دارای مقاومت بالایی هستند. در مقابل، کنج های تسمه ای از قطعات فلزی مدولار تشکیل شده‌اند که به وسیله جوش به هم متصل می شوند و انعطاف پذیری بیشتری در طراحی و کاربرد دارند.
قالب کنج های داخلی برای شکل دهی به گوشه های داخلی سازه های بتنی استفاده می شوند، در حالی که کنج های خارجی برای قالب بندی گوشه های بیرونی ستون ها، دیوارها و اتصال قالب های مختلف به کار می روند.
کنج داخلی قالب
کنج داخلی قالب، برای اتصال دو قالب بتن در زاویه ۹۰ درجه طراحی شده است و به طور خاص برای پوشش سطوح داخلی بتن در نقاط حساس سازه به کار می رود. کاربرد اصلی کنج های داخلی در مواردی چون گوشه های داخلی دیوارها، اتصال تیر به دال و دیوارهای برشی می باشد.
این تنوع کاربرد، انعطاف پذیری قابل توجهی را در طراحی و اجرای سازه های پیچیده فراهم می کند. به ویژه در ساختارهای پیشرفته مانند دیوارهای L شکل و تقاطع دیوارهای برشی با ستون های عریض، این کنج ها اهمیت ویژه ای پیدا می کنند. از نظر ابعادی، کنج های داخلی معمولا در اندازه های استاندارد ۱۵*۱۵ و ۱۰*۱۰ سانتی متر و در ارتفاع ۱۰۰ و ۱۵۰ و ۲۰۰ سانتی متری تولید می شوند. این تنوع ابعادی امکان انطباق با نیازهای متفاوت پروژه های ساختمانی را فراهم می کند.
کنج خارجی قالب
کنج خارجی قالب یا کنج بیرونی، یکی از اجزای مهم سیستم قالب بندی بتن است که به ایجاد مقاطع متنوع، به ویژه در ستون ها و تیر ها کمک می کنند. کنج خارجی به گونه ای طراحی شده است که با استفاده از پانل های مسطح و افزودن قطعات ساده، اجرای سازه های پیچیده را تسهیل می کند.
از نظر ابعادی، کنج های داخلی معمولا در اندازه استاندارد ۱۰*۱۰ سانتی متر با ارتفاع ۱۰۰، ۱۵۰ و ۲۰۰ سانتی متری تولید می شوند. این تنوع ابعادی امکان انطباق با نیازهای متفاوت پروژه های ساختمانی را فراهم می کند.
این قالب گوشه ها برای اتصال دو قالب در زاویه ۹۰ درجه به کار می روند و وظیفه پوشاندن سطح بیرونی بتن را بر عهده دارند. کاربرد اصلی کنج بیرونی قالب در قالب بندی ستون ها و اتصال قالب های کف پوتر به آویز در تیرها می باشد که به ایجاد ساختارهای دقیق و مستحکم کمک می کند.
کاربردهای کنج قالب مدولار
همانطور که پیش تر عنوان کردیم، کنج مدولار قالب در صنعت ساخت و ساز، به ویژه در سیستم های قالب بندی بتن، نقش بسیار مهمی ایفا می کند. این ابزارها به دلیل طراحی خاص و ویژگی های سازه ای، کاربردهای متنوع و گسترده ای دارند. در ادامه به برخی از کاربردهای اصلی کنج قالب مدولار اشاره خواهیم داشت.
۱- ایجاد زوایای دقیق در سازه های بتنی: گوشه های مدولار برای ایجاد زوایای دقیق ۹۰ درجه در سازه های بتنی مورد استفاده قرار می گیرند. این زوایا می توانند داخلی یا خارجی باشند و در نقاط مختلف سازه های بتنی کاربرد دارند. استفاده از کنج های مدولار باعث می شود تا زوایا به صورت دقیق و با کمترین خطا ایجاد شوند.
۲- اتصال قالب های فلزی در ستون ها: یکی از کاربردهای مهم قالب گوشه، اتصال قالب های فلزی در ستون های بتنی است. کنج های مدولار بیرونی برای ایجاد زوایای بیرونی ستون ها استفاده می شوند و کمک می کنند تا قالب ها به صورت محکم و دقیق در محل خود قرار بگیرند.
۳- ساخت دیوارهای بتنی: کنج های مدولار در ساخت دیوارهای بتنی نیز بسیار کاربرد دارند. کنج های داخلی برای ایجاد زوایای داخلی دیوارها و کنج های بیرونی برای زوایای بیرونی استفاده می شوند. این کنج ها کمک می کنند تا دیوارها به صورت یکپارچه و با اتصالات محکم ساخته شوند.
۴- ایجاد زوایای سقف های دال بتنی: در ساخت سقف های دال بتنی، کنج های مدولار داخلی به کار می روند. این کنج ها برای ایجاد زوایای داخلی در سقف های دال استفاده میشوند و به دلیل طراحی خاص، به افزایش استحکام و دقت در اجرای سقف های بتنی کمک می‌کنند.
۵- ایجاد زوایای داخلی و خارجی در آویزها: کنج های مدولار بیرونی و داخلی در ساخت آویزهای بتنی نیز مورد استفاده قرار می گیرند. این کنج ها برای ایجاد زوایای داخلی و خارجی در آویزها کاربرد دارند و به بهبود دقت و استحکام سازه های بتنی کمک می کنند.
راهنمای خرید کنج فلزی قالب
در انتخاب و خرید کنج های فلزی قالب، توجه به جزئیات فنی و نیازهای خاص پروژه می‌تواند تاثیر بسزایی در کیفیت و دقت اجرای سازه های بتنی داشته باشد. در ادامه نکاتی که به هنگام خرید کنج قالب باید در نظر گرفت را بررسی خواهیم کرد.
نوع کنج: ابتدا مشخص کنید به کنج داخلی یا خارجی نیاز دارید. کنج های داخلی برای گوشه های داخلی دیوارها و اتصال قالب های آویز تیر به دال بتنی استفاده می شوند، در حالی که کنج های خارجی برای ستون ها و گوشه های بیرونی کاربرد دارند.
ابعاد و اندازه: کنج داخلی و کنج خارجی در ابعاد مختلفی تولید می شوند. ابعاد رایج شامل ۵*۵، ۵*۱۰ و ۱۰*۱۰ سانتی متر هستند. ارتفاع های استاندارد نیز ۱۰۰، ۱۵۰ و ۲۰۰ سانتی متر می باشند. اندازه مورد نیاز خود را باید بر اساس پروژه انتخاب کنید. برای این کار می توانید از مهندسان مجرب و کارشناسان فروش مجموعه ما در تنها پولاد کمک بگیرید.
نوع ساختار: کنج ها به دو صورت لبه خم و تسمه ای تولید می شوند. نوع لبه خم به دلیل یکپارچگی، استحکام بیشتری دارد.
کیفیت ساخت: به جنس و ضخامت ورق استفاده شده توجه کنید. ورق های ۳ میلی متری معمولا از کیفیت ساخت خوبی برخوردار هستند.
وزن: وزن کنج ها متفاوت است و بر قیمت نهایی تاثیر گذار است. وزن را متناسب با نیاز پروژه و بودجه خود انتخاب کنید.
مشاوره با کارشناسان: برای خرید کنج قالب فلزی، مشاوره و راهنمایی از مهندسان و کارشناسان فروش تنها پولاد می تواند به شما کمک کند تا بهترین انتخاب را بر اساس نیازهای پروژه خود داشته باشید. با توجه به تجربه و دانش این کارشناسان، می توانید از جزئیات فنی، ابعاد و انواع مختلف کنج ها اطلاعات دقیقی کسب کنید و تصمیم بهتری بگیرید.ظ
قیمت کنج مدولار قالب
قیمت کنج های مدولار قالب به عوامل متعددی بستگی دارد و می تواند متغیر باشد. عمده ترین فاکتور در تعیین قیمت، وزن کنج است که معمولا بر اساس کیلوگرم محاسبه می شود. ابعاد، نوع (داخلی یا خارجی)، کیفیت ساخت و جنس مواد اولیه نیز در قیمت گذاری تاثیر بسزایی دارد. همچنین نوسانات بازار فلزات، به ویژه قیمت فولاد، می تواند بر قیمت قالب گوشه بگذارد. توصیه می شود برای اطلاع از قیمت های دقیق و به روز، با کارشناسان فروش مجموعه تنها پولاد تماس گرفته و استعلام قیمت بگیرید.
جدول وزن کنج های مدولار (خارجی و داخلی)
| کنج خارجی | |||
|---|---|---|---|
| ابعاد (cm) | خم (Kg) | تسمه ای (Kg) | |
| لبه ۵ خم | لبه ۵ | لبه ۶ | |
| ۱۰۰x5x5 | ۵/۲ | ۵/۶ | ۸/۱ |
| ۱۰۰x10x5 | ۶/۸ | ۷/۵ | ۹/۷ |
| ۱۰۰x10x10 | – | ۹/۲ | ۱۰/۵ |
| ۱۵۰x5x5 | ۸ | ۹/۵ | ۱۲/۲ |
| ۱۵۰x5x10 | ۱۰ | ۱۱/۶ | ۱۳/۱ |
| ۱۵۰x10x10 | – | ۱۳/۹ | ۱۵/۵ |
| ۲۰۰x5x5 | ۱۰/۴ | ۱۲/۲ | ۱۵ |
| ۲۰۰x5x10 | ۱۳/۶ | ۱۵/۲ | ۱۷/۵ |
| ۲۰۰x10x10 | – | ۱۷/۲ | ۱۸/۷ |
| کنج داخلی | |||
|---|---|---|---|
| ابعاد (cm) | خم (Kg) | تسمه ای (Kg) | |
| لبه ۵ خم | لبه ۵ | لبه ۶ | |
| ۱۰۰x10x10 | ۷/۵ | ۸/۸ | ۱۱/۱۲ |
| ۱۵۰x10x10 | ۱۱/۲ | ۱۳/۴ | ۱۶/۴ |
| ۲۰۰x10x10 | ۱۴/۷ | ۱۷/۶ | ۲۱/۲ |
