قالب های مدولار (قالب تسمه ای و قالب بتن لبه خم)
تفاوت قالبهای تسمه‌ای و لبه خم: قالبهای بتن را در یک دسته‌بندی اولیه می‌توان به دو نوع خاص و مدولار تقسیم‌بندی نمود. قالبهای مدولار قالب‌هایی هستند که در ابعاد استاندارد و مشخصی تولید میشوند. از این قالبها معمولاً در کارهای متداول ساختمانی استفاده میکنند. اما قالبهای خاص قبل از تولید نیاز به طراحی دقیق دارند. قالبهای مدولار را با توجه به روش تولید آنها می‌توان به دو نوع قالب لبه خم و قالب تسمه‌ای تقسیم‌بندی نمود. قالب ارس (طرح ارس پولاد) برای اولین بار توسط شرکت ارس پولاد طراحی و ساخته شد. در ادامه به معرفی جدول وزن این دو نوع قالب و بررسی مزایا و معایب هر کدام از آنها می‌پردازیم. شرکت تنها پولاد تولیدکننده و فروشنده انواع قالبهای فلزی لبه خم و تسمه‌ای در ایران است که انواع قالبهای بتن اعم از مدولار و خاص را با کیفیت بالا و قیمت مناسب تولید و به فروش می رساند.
قالب بتن تسمه‌ای (جوشی)
قالب بتن تسمه‌ای که به آن جوشی نیز گفته میشود به قالب‌هایی می‌گویند که از جوش دادن تسمه‌های مجزا به یکدیگر ساخته میشوند. قالبهای بتن به طور کلی از ورق‌های فولادی ساخته میشوند. همانطور که گفته شد قالبهای مدولار در ابعاد استاندارد و مشخصی ساخته میشوند. در ساخت قالب تسمه‌اي، ورق‌ها در ابعاد مشخص بریده شده و سپس به یکدیگر جوش داده میشوند. برای ایجاد لبه‌های قالب هم ورق‌ها را با عرض 5 یا 6 سانتیمتر می‌برند و آنها را به اطراف قالب جوش میدهند. در صنعت، زمانی که عرض یک ورق نسبت به طول آن کم باشد اصطلاحاً به آن تسمه می‌گویند. با توجه به ضخامت دیوار به طور استاندارد در قالب های لبه 5 ، 10 سانت و در قالب های لبه 6 باید 12 سانت به طول تسمه اضافه می شود. تسمه های پر کننده داخلی قالب بتن به صورت ساده و ضخامت ۳ یا ۴ میلی متر می باشد. قالب های تسمه ۶ از قالب بتن های لبه ۵ سنگین تر بوده و مقاومت زیادی را در هنگام بتن ریزی دارند و طول عمر زیادی دارند.در پروژه های بزرگ مانند پل ها ،سدها و…. از قالب های بتن تسمه ۶ یا ۷ استفاده میکنند.
برای تولید قالب فلزی بتن ، در قالبهای جوشی (تسمه ای) از ورق 3 میل برای کف و ورق 5 میل برای تسمه های آن استفاده میشود ولی در قالب های خم ، کلا با ورق 3 میل تولید می شود. بنابرین وزن هر متر مربع قالب بتن جوشی لبه 5 سانت ، 40 کیلو گرم – لبه 6 سانتی 43 کیلو گرم و قالب بتن لبه خم ، حدود 37 کیلو گرم در هر متر مربع وزن دارد.
کاربرد قالب تسمه ای
قالب تسمه ای جهت قالب بندی هرکدام از مقاطع مورد نیاز مانند تیر، ستون، دیوار یکطرفه، دو طرفه و فونداسیون کاربرد دارد. با توجه به اینکه قالب تسمه ای زیرگروه قالب های مدولار است با استفاده از قالب تسمه ای می توان قالب بندی مقاطع بتنی رایج مورد استفاده را انجام داد.
قالب بتن لبه خم

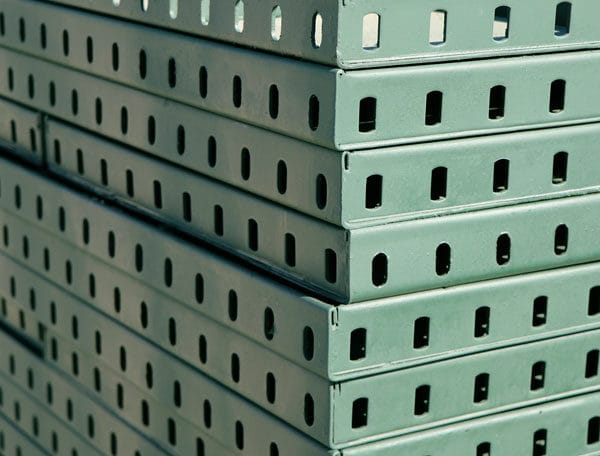

قالب بتن لبه خم را اصطلاحاً قالب خم، لبه خم یا پرسی می‌گویند. علت این نامگذاری این است که در فرآیند تولید این قالبها برای ایجاد لبه‌های قالب، اطراف ورق مورد استفاده را خم میکنند. تفاوت اصلی قالبهای بتن فلزی خم و تسمه‌ای استفاده از فرآیند خم در ایجاد لبه‌های قالب می‌باشد. استفاده از قالب های تسمه ای و لبه خم در نواحی مختلف کشور متفاوت است در برخی نواحی از قالب های بتن لبه خم استفاده میکنند در حالیکه در برخی شهرها ترجیح میدهند از قالب تسمه ای استفاده کنند. قالب های لبه خم غالبا از ورق ۳میل ساخته میشوند و نسبت به قالب های تسمه ای وزن کمتری دارند. اختلاف وزن این قالبها حدود دو کیلوگرم است.
قالب ارس
قالب ارس امروزه به وسیله کارخانه های زیادی تولید و خرید و فروش میشود. از اولین شرکتهای تولیدکننده قالب ارس در ایران، شرکت ارس پولاد می‌باشد؛ به همین علت به این قالبها، قالبهای طرح ارس (قالب ارس) نیز می‌گویند.
ساخت قالب ارس از فعالیتهای مهم شرکت تنها پولاد است. نام دیگر این قالبها، قالب بتن خم دوبل است. علت این نامگذاری آن است که لبه‌های قالب، خم دوبل می‌گردند. وزن قالب فلزی ارس (لبه خم) در یک قالب 100*50 حدود 18.5 کیلو گرم است. در مورد وزن قالب فلزی ارس به جدول اوزان این قالب ها رجوع شود. در زیر، شکل یک خم دوبل را مشاهده می‌کنید.
لیست قیمت قالب لبه خم
جهت دریافت لیست قیمت روز (بروز) انواع قالب های فلزی و پروفیل‌های فولادی نو و دست دوم با معتبرترین فروشگاه اینترنتی قالب های فلزی مدولار تماس بگیرید. شرکت تنها پولاد مرکز خرید و فروش قالبهای فلزی لبه خم و تسمه‌ای و پروفیل‌های فولادی می باشد. ابعاد و وزن قالب های تولیدی در شرکت تنها پولاد دارای کیفیت و استاندارد بالایی می باشد. این مرکز تولیدی دارای تجهیزات مدرن تولید قالبهای فلزی می باشد. وزن اندازه‌های مختلف قالبها در جدول وزنی قالبهای مدولار قابل مشاهده است. اوزان موجود در جدول وزنی قالب ها توسط کارشناسان فنی شرکت تنها پولاد تایید شده است. با توجه به اینکه خرید و فروش قالبهای فلزی براساس وزن آنها انجام میشود، بنابراین اطلاع از وزن قالبها می‌تواند در برآورد هزینه‌های پروژه مفید باشد.
قیمت قالب لبه خم
قیمت قالب لبه خم با توجه به نوع ورق و همچنین جنس آلیاژ مورد استفاده متفاوت است. همچنین بدلیل نوسان قیمت آهن آلات ، قیمت قالب ها هم همچنان در حال تغییر است. قالب های با کیفیت و استاندارد با قیمت مناسب را می‌توانید از شرکت تنهاپولاد تهیه نمایید. شرکت های زیادی در حال فروش این قالب ها هستند ولی شرکت تنهاپولاد در مقایسه با دیگر شرکت ها، محصولات تولیدی را با قیمت و کیفیت مناسب تری عرضه میکند. بر همین اساس قیمت قالب بتن دست دوم نیز با کم کردن بین 20 الی 40 درصد از قیمت قالب بتنی نو تعیین می گردد ولی قیمت قالب لبه 6 دست دوم حدود 15 درصد از قالب لبه 5 ارزانتر است و خریدار جک و قالب دست دوم قالب بتن ریزی تسمه 6 بوذرجمهری کمتر است. جهت اطلاع از قیمت هر کیلو قالب فلزی با کارشناسان فروش تماس بگیرید. با توجه به نوسان قیمت ارز، لیست قیمت ها برداشته شده است.
از نظر وزن و قیمت ،قالب های لبه خم و جوشی با هم فرق دارند. قیمت قالب جوشی از قالب لبه خم کمتر است و وزن قالب تسمه ای بیشتر از لبه خم است. قیمت قالب های لبه 5 سانت و تسمه 6 سانت نو تقریبا یکسان است ولی تقریبا قیمت قالب بتن دست دوم لبه 5 از قالب بتن تسمه 6 بیشتر است. در کل قیمت قالبها بعلت نوسان بازار آهن مدام در حال تغییر است و نرخ ثابتی ندارد. قالب فلزی لبه 5 اکنون در بازار بین 5000 تا 7000 قیمت گذاری میشود. برای اطلاع از وزن قالبهای تسمه ای و خم به جدول اوزان این قالب ها رجوع شود. لینک جدول اوزان در پایین این صفحه ذکر شده است.
فروش قالب بتن لبه خم و تسمه ای
قالب های بتن لبه خم و تسمه ای تولیدی در گروه تنهاپولاد با کیفیت و استاندارد بالا و قیمت مناسب و ارزان تر نسبت به دیگر شرکت های تولیدی به فروش می رسند. جهت اطلاع از قیمت ها و نحوه خرید و فروش انواع قالب های تسمه‌ای و لبه خم یا طرح ارس از سایت اینترنتی تنهاپولاد دیدن کنید و یا با کارشناسان فروش شرکت تماس حاصل نمایید. تنها پولاد فروشنده و تولید کننده انواع قالب های مدولار در سایزهای مختلف می‌باشد. هم اکنون روزانه حدود پنج تن انواع قالب لبه خم و تسمه ای در شرکت تنها پولاد تولید و به بازار روانه میشود.هم اکنون حدود سی تن قالب بتن لبه خم یا پرسی همراه با اتصالات بتن ، پین و گوه ، واشر ، بولت ، مهره خروسکی و … نو و دست دوم موجود است جهت سفارش خرید تماس بگیرید.
تفاوت قالب تسمه‌ای و خم
همانطور که در بالا اشاره شد تفاوت اصلی قالب فلزی خم و تسمه‌ای در روش ایجاد لبه‌های آنها می‌باشد. استفاده از فرآیند خم برای ایجاد لبه در روند تولید قالب پرسی، این دو نوع قالب را از یکدیگر متمایز میکند. در فرآیند تولید قالبهای خم و نیز قالبهای تسمه‌ای، برای اتصال استیفنر به ورق رویه، از جوش استفاده میشود.
یکی از عوامل مهم در کیفیت قالب های تسمه ای، جوش آن است. جوش کاری معمولی سبب می شود قالب در اثر ضربه و جابه جایی بشکند. جوشکاری CO2 یکی از بهترین روش ها برای جوشکاری قالب ها و جلوگیری از شکستن جوش ها است. جوشکاری CO2 میزان شکنندگی جوش را کم کرده و تسمه ای ندارند. قیمت قالب های لبه خم از تسمه ای بیشتر است.
تفاوت دیگر این دو نوع قالب ضخامت ورق‌های فلزی مورد استفاده در تولید آنها می‌باشد. ضخامت ورق رویه‌ی قالبهای جوشی 3 میلیمتر و ضخامت ورق‌های سخت‌کننده یا استیفنر (stiffener)، 5 میلیمتر است. ورق رویه در تماس مستقیم با بتن است و ورق سخت‌کننده، پشت ورق رویه قرار داده میشود. ورق‌های مورد استفاده در قالب خم معمولاً هم برای رویه و هم برای سخت‌کننده‌ها 3 میلی‌تر است.
بعد از به وجود آمدن قالب های فلزی بتن تولید و ساخت قالب های لبه خم و تسمه ای گسترش یافت. در حقیقت کل مناطق ایران تمایل به خرید این قالب ها داشتند ولی به علت موقعیت شرکت هایی از قبیل صنعت یدک و بوذرجمهر نیمه جنوبی کشور (قم-کاشان-اصفهان-شیراز-بوشهر-اهواز-کرمان-یزد) تمایل به خرید و استفاده از قالب بتن تسمه ای دارند ولی در نواحی شمالی و مرکزی کشور (تهران-کرج-قزوین-تبریز-اردبیل-زنجان-رشت-همدان-سنندج) خرید و استتفاده از قالب بتن لبه خم رایج تر است و این بدان جهت است که قبلا شرکتهایی در این مناطق قالب لبه خم تولید می کردند.
مزایا و معایب قالبهای تسمه‌ای و خم
مهم ترین مزیت قالب های تسمه ای نسبت به قالب های لبه خم که باعث شده اکثر پروژه های بزرگ از این قالب ها استفاده کنند درز کمی است که بعد از اجرا دارند. این تفاوت بعد از باز کردن قالب بتن بر روی آن مشخص است. قالبهای لبه خم در مقایسه با قالبهای تسمه‌ای وزن کمتری دارند و علت آن عدم استفاده از ورق‌های با ضخامت 5 میلیمتر در آن‌هاست. به طور کلی، در ساخت یک قطعه یا ساختمان هر چه تعداد اتصالات یا محل‌های جوش شده کمتر باشد، آن سازه مطمئن‌تر و با دوام‌تر می‌باشد، در نتیجه با در نظر گرفتن این مسئله قالبهای خم دوام و عمر بیش‌تری دارند. قیمت هر یک کیلوگرم قالب خم، گران‌تر می‌باشد ولی در هر یک متر مربع، قالب خم تقریباً 2.5 کیلوگرم نسبت به قالب تسمه‌ای سبک‌تر است.
درزهایی که پس از بازکردن قالب، در بتن مشاهده میشوند؛ در صورت استفاده از قالبهای جوشی کمتر هستند و این یک مزیت برای قالبهای جوشی به حساب می‌آید. معمولاً در جایی که نیاز به وجود سطح صافی از بتن وجود داشته باشد از قالبهای جوشی استفاده میکنند. در ادامه توضیح مختصری از اصطلاحات قالبهای مدولار ارائه می‌دهیم.
قالب لبه 5 سانتی خم و جوشی (صنعت یدک)

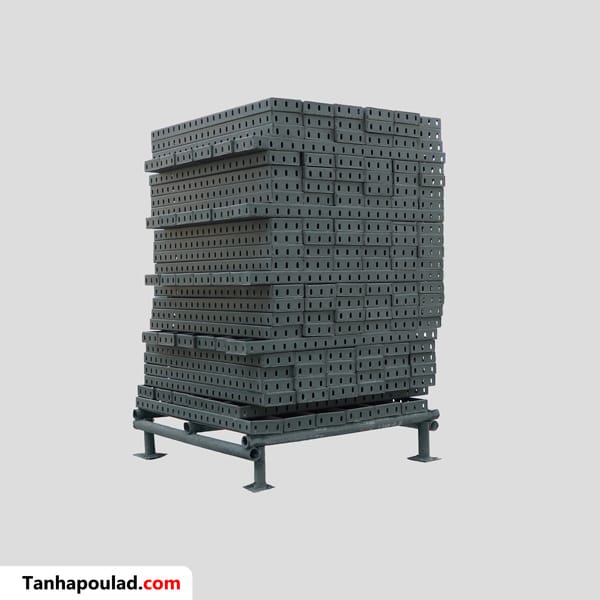

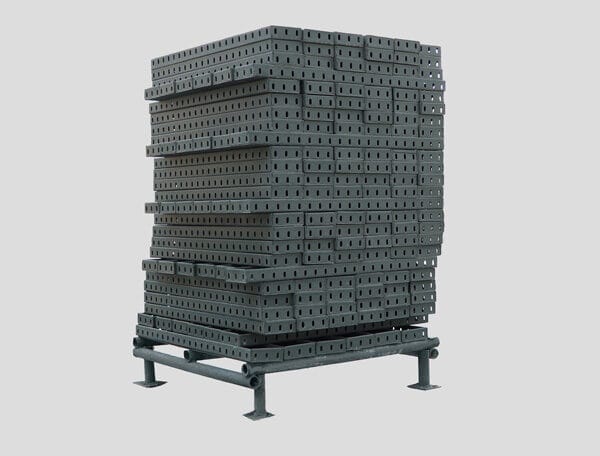

اگر عرض لبهی برگشتی قالب فلزی بتن، 5 سانتیمتر باشد، به آن قالب لبه 5 سانتی می‌گویند. قالبهای جوشی و قالبهای خم هر دو می‌توانند لبهی 5 سانتی داشته باشند. این نوع قالب برای نخستین بار توسط گروه صنعتی صنعت یدک طراحی و ساخته شد به همین دلیل به طرح صنعت یدک مشهور است. وزن قالب فلزی لبه 5 برای هر قالب فلزی 100 * 50 حدود 20 کیلوگرم است. وزن قالب فلزی صنعت یدک حدود 12 درصد از وزن قالب لبه 6 سبک تر است. این قالب ها جهت قالب بندی فونداسیون، دیوار و سقف کاربرد دارند.
جدول وزن قالب فلزی لبه 5 و لبه 6 سانتی
جدول اوزان قالب های مدولار لبه خم (5 سانتی متری) ابعاد (سانتی متر) وزن (کیلوگرم) 100×10 5/6 100×15 7 100×20 8/5 100×25 10/1 100×30 11/5 100×35 13/6 100×40 15/1 100×45 17/1 100×50 18/6 150×10 7/9 150×15 10/2 150×20 12/4 150×25 15/4 150×30 17/3 150×35 20/3 150×40 22/5 150×45 25/2 150×50 27 200×10 10 200×15 12/8 200×20 16 200×25 20/3 200×30 22 200×35 26/1 200×40 31 200×45 32/6 200×50 35/1 ابعاد (سانتی متر) لبه 5 لبه 6 100×10 6/3 8/5 100×15 8 10/2 100×20 9/2 11/4 100×25 11/3 13/5 100×30 12/9 15/1 100×35 15/2 17/4 100×40 16/9 19/7 100×45 19 21/5 100×50 20 22/5 150×10 9/5 12 150×15 12/2 13/5 150×20 14/9 17/1 150×25 18/5 20/7 150×30 20/7 23 150×35 24/3 26/5 150×40 27 29/2 150×45 30/2 32/5 150×50 32/4 34/6 200×10 12 14/2 200×15 15/4 17/6 200×20 19/2 21/5 200×25 24/4 26/6 200×30 27 29/2 200×35 31/1 33/5 200×40 34/8 37 200×45 36/1 41/5 200×50 42/1 44/5
قالب لبه 6 سانتی جوشی (طرح بوذرجمهری)
اگر عرض لبه برگشتی قالب فلزی بتن، 6 سانتیمتر باشد، به آن قالب لبه 6 سانتی می‌گویند. فقط قالبهای جوشی می‌توانند لبهی 6 سانتی داشته باشند. قالب تسمه ای لبه 6 سانتی برای اولین بار توسط کارخانجات بوذرجمهر تولید شد و به طرح بوذرجمهری معروفند. وزن قالب فلزی لبه 6 برای هر قالب 50*100 حدود 23 کیلو و وزن قالب 20 حدود 11 وزن قالب 30 حدود 14 کیلوگرم است.
قالب لبه 6.5 سانتی (طرح مرسل قالب)
برای اولین بار توسط شرکت مرصل قالب و در شهرستان کرج تولید شد و به قالب مرصل نیز معروف می باشد. عرض تسمه دور قالب مرصل 6.2 سانتیمتر ( لبه کل قالب 6.5 سانتیمتر ) و به ضخامت 5 میلیمتر می باشد.
در جایی که لازم باشد دو قطعه از قالبها با زاویه‌ی 90 درجه به هم متصل شوند، از قالبهای کنج استفاده میشود. اگر قالب جوشی باشد کنج آنها نیز جوشی است و اگر قالب خم داشته باشیم از کنج خم استفاده می‌کنیم. قالب های کنج مدولار به دو دسته داخلی و بیرونی تقسیم میشوند. کنج داخلی، کنجی است که سمت داخل آن بتن ریخته میشود. کنج داخلی استاندارد شرکت تنها پولاد به اندازه‌های 10×10 , 15×15 سانتیمترمی‌باشد. کنج خارجی، کنجی است که بتن بیرون آن ریخته میشود. نبشی پانچ شده (نمره 5) و کنج خارجی پخ‌دار دو نمونه از قطعات کنج های خارجی بشمار می آیند. تفاوت کنج داخلی و کنج خارجی را در شکل زیر می‌بینید.
تفاوت اصلی قالبهای جوشی و تسمه‌ای با قالبهای خم، روش ایجاد لبه‌های آنها می‌باشد. بسته به نوع کاربرد قالب در پروژه و نیاز کارفرما، ممکن است هر یک از انواع این قالبها نسبت به دیگری انتخاب بهتری باشد. خوب است که هنگام انتخاب نوع قالب، مزایا، معایب و ویژگی‌های هر یک از آنها را بشناسیم. قالب بتن لبه خم یکی از محصولات تولیدی گروه صنعتی تنها پولاد است که با کیفیت و استاندارد بالا طراحی و ساخته میشود.قالب طرح ارس پولاد جزو قالب های مدولار پرمصرف است.
لیست قیمت قالب فلزی بتن بدلیل نوسان قیمت بازار و نرخ ارز همچنان از سایتها برداشته شده است لذا مشتریان محترم جهت سفارش خرید تجهیزات قالب بندی و دیگر محصولات تولیدی لازمست با شماره تلفن های واحد فروش و بازرگانی شرکت تماس حاصل نمایند تا لیست بروز قیمت ها در اختیار آنها قرار بگیرد. شرکت تنها پولاد تولید کننده و فروشنده کلیه ملزومات قالب بندی بتن در تهران است که محصولات با کیفیت و استانداد را با بهترین قیمت به فروش می رساند.
