جک ساختمانی چیست؟

در یک تعریف ساده باید بگوییم این جک­ها مسئولیت نگهداری سقف ساختمان ­ها و سازه­ های بزرگ را برعهده دارند. این جک­ها از دو لوله داخلی و خارجی تشکیل شده ­اند که قطر لوله داخلی 5 و قطر لوله خارجی 6 سانتیمتر است. از ورقه­ هایی با ضخامت 5.2 میلیمتری برای ساخت این محصولات استفاده میشود. به دلیل اقتصادی و مقرون­ به ­صرفه بودن، جک ­های ساختمانی پرکاربردترین محصول در سازه­ های بتنی هستند. برای اینکه با کاربرد و مزیت­های استفاده از این جک­ها بیشتر آشنا شوید با ما همراه باشید.

مشخصات فنی جک ساختمانی

به دلیل اینکه این محصول غالباً در کفراژبندی سقف ­های مختلف به کار می­رود، پنج روش مختلف برای ساخت این جک­ها وجود دارد. در حالت کلی می­توان گفت این محصول کاربردی با طول­های 3، 3.5، 4، 4.5 و 5 متری تولید و عرضه می­شود. تنظیم ارتفاع این جک بر عهده رزوه ایست که دو لوله جک را به هم متصل می کند؛ زیرا رزوه­ های پرسی مقاومت بالاتری در برابر فرسایش دارند.

کاربردهای جک ساختمانی

همانطور که اشاره کردیم جک ساختمانی مهمترین عضو در سازه­ های بتی و سقف ­های تازه ساخت هستند. این محصول استحکام بسیار زیادی داشته و از نظر مادی نیز بسیار مقرون­ به ­صرفه ­تر از داربست هستند. جک ساختمانی از قدرت تحمل بسیار بالایی برخوردار بوده و می­تواند چندین تن وزن را تحمل کند. مهم­ترین نکته­ ای که بر عملکرد این محصول تاثیر می­گذارد، وزن آن است. به عبارت ساده، رابطه­ ای مستقیم بین وزن و عملکرد جک سقفی وجود دارد. هر چه وزن این محصول بالاتر باشد، استحکام و قدرت تحمل آن نیز بالاتر خواهد بود.

عامل دیگری که در کارایی این جک­ها نقش مهمی دارد، ضخامت جک ساختمانی است. قطر و ضخامت جک در افزایش قدرت تحمل آن تاثیر مثبت دارد. بنابراین، هنگام انتخاب جک مناسب، باید به نوع پروژه و وزن آن توجه کنید. برای پروژه­ های ساختمانی بزرگ، باید جک های ضخیم و دارای قطر بیشتر را انتخاب کنید. یکی دیگر از مواردی که استفاده از جک ­های ساختمانی در پروژه­ های عمرانی را مهم می کند قابلیت تنظیم ارتفاع است. در بدنه این محصول، مهره ­ها و پیچ ­های مختلفی وجود دارد که از طریق آن می­توان ارتفاع را تنظیم کرد.

مزایای فوق سبب شده که استفاده از این نمونه جک ­ها در پروژه­ های مرتفع مانند سقف های تیرچه بلوکی و دال ­های بتنی مناسب باشد. می­توانید از این جک ساختمانی در انواع مختلف سقف­های وافل، طاق ضربی، یونولیت و تیرچه بلوک استفاده کرد. فراموش نکنید که برای ساخت انواع سازه­ های بتنی، استفاده از جک ­های ساختمانی ضروری است. اما، هنگام خرید اجک ساختمانی حتما به ضخامت، قطر، قدرت تحمل و مواد سازنده آن توجه کنید. اگر جک قدرت تحمل وزن ساختمان را نداشته باشد مطمئنا پروژه شکست می­خورد.

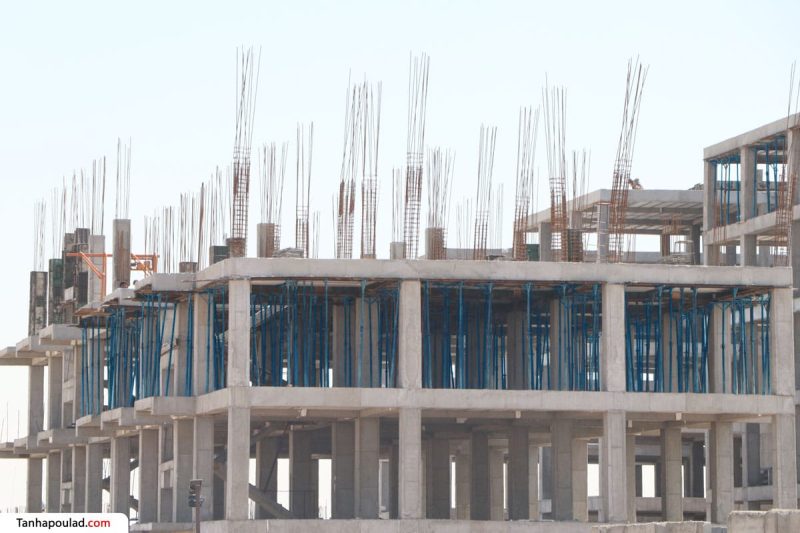

انواع جک ساختمانی

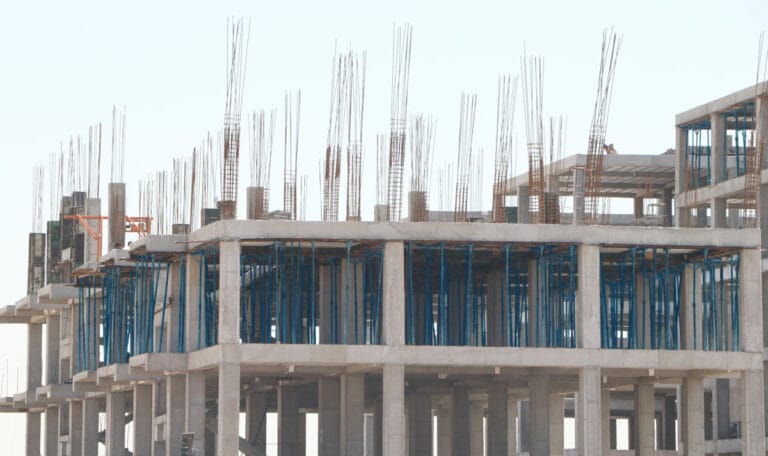

انواع جک ساختمانی

این نمونه جک­ها بسیار متنوع هستند. می­توانید با توجه به نیاز خود جک مناسب را انتخاب و خریداری کنید. اصلی ­ترین مدل­های جک ساختمانی عبارت است از: جک فلزی، جک ساده، جک عراقی، تلسکوپی، بدون صلیب، شمعی، صلیب­دار، جک­های U شکل. از جک­های عراقی، صلیب­دار و U شکل می­توان در ارتفاع­های مختلف استفاده کرد، این جک­ها می­توانند وزنی بیش از نیم تن را تحمل کنند. با این حال، بر اساس نظر طراحان و پیمانکار دسته بندی دیگری برای جک­های سقفی وجود دارد که عبارت است از:

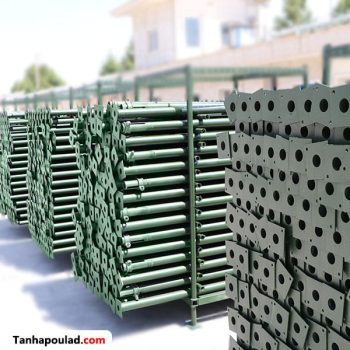

جک ساده

این محصول ساده ­ترین مدل جکی است که برای شورینگ زیر سقف­های بتنی به کار میرود. مهار قالب دیوار و شاقول دو نمونه دیگر از کاربردهای این جک هستند. جک ساده، پرکاربرد­ترین جک ساختمانی است، اما برای استفاده زیر پوتر سقف ­های تیرچه بلوکی گزینه مناسبی نیستند. در چنین مواردی بهتر است جک های صلیبی را جایگزین جک­های ساده کنید.

جک T شکل

قالب­ بندی این جک ساختمانی کاملا متحرک است. در نتیجه، از انعطاف ­پذیری بالاتری برخوردار است. می­توانید این جک را در هر زاویه بچرخانید اما، این محصول برای سازه ­های سنگین قابل استفاده نیست. کارشناسان معتقدند طراحی­ های سنگین سبب افت مقاومت و استحکام جک T شکل می­شود.

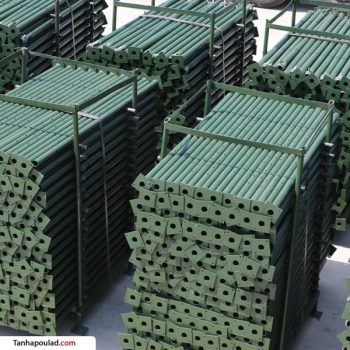

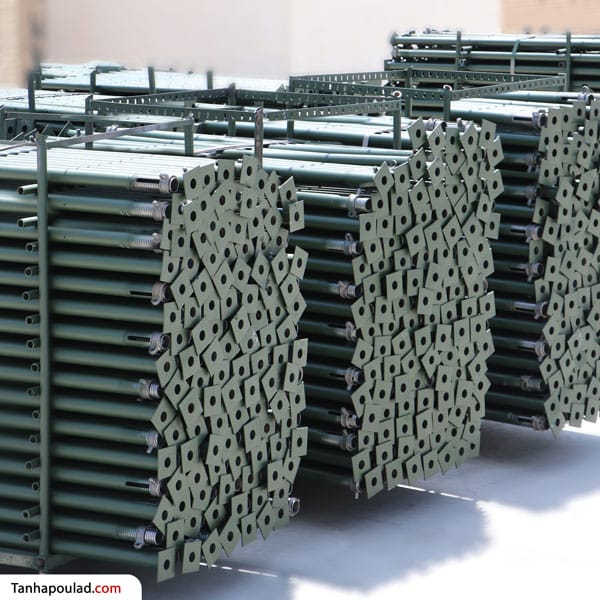

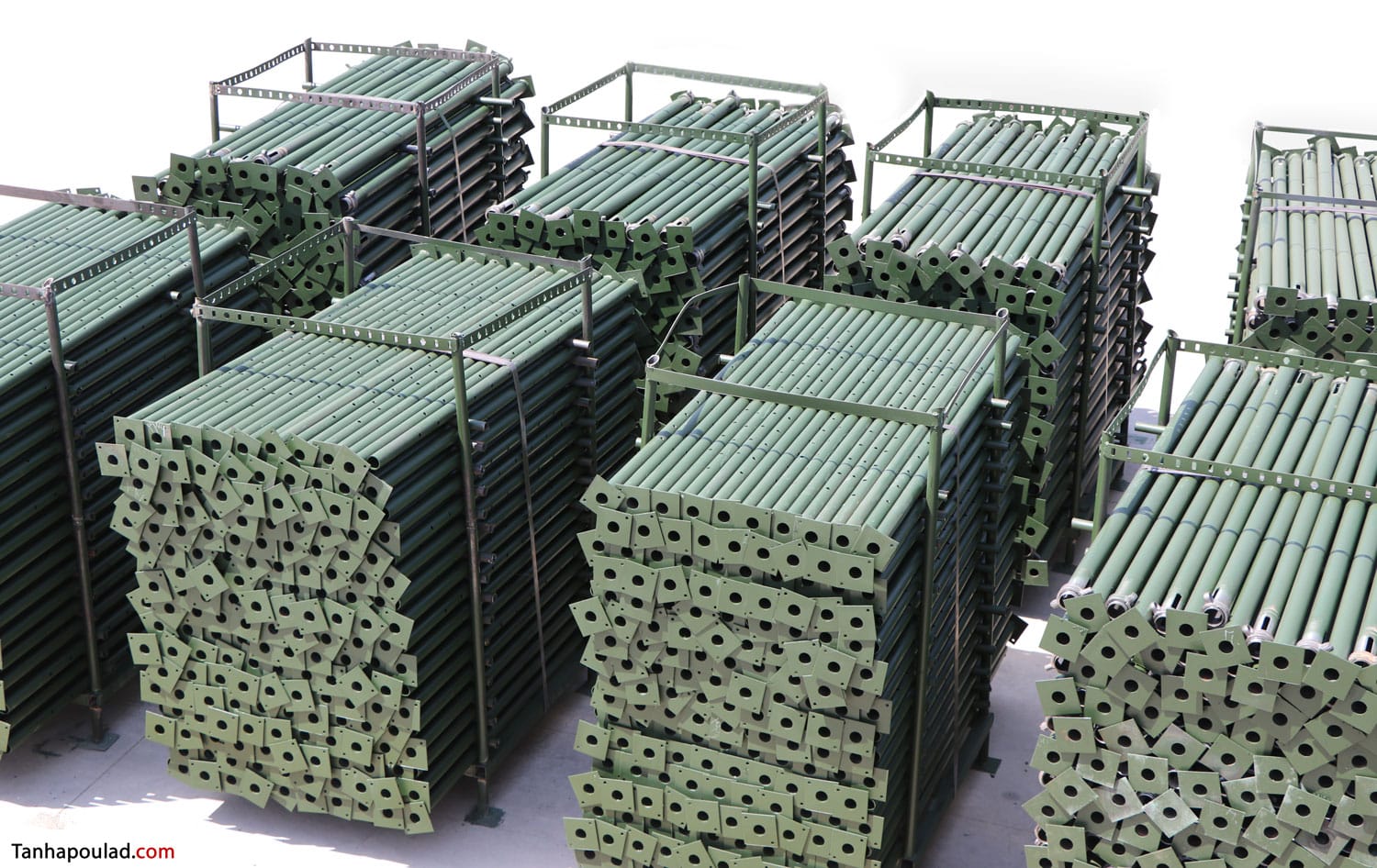

جک عراقی

این نمونه جک­ها غالبا در ساختمان سازی به شیوه عراقی کاربرد دارد. استحکام و مقاومت این محصول سبب شده که در کشورهایی مانند عراق، ترکیه، تاجیکستان، افغانستان، ارمنستان، آذربایجان و ترکمستان نیز تقاضا برای استفاده از جک­های عراقی افزایش یابد. این محصول از نظر قیمت در محدوده بالاتری نسبت به جک­های صلیب­دار قرار دارد. تفاوت اصلی جک­های عراقی و جک صلیبی در گام رزوه آنها است. رزوه جک­های صلیبدار گام هشت و رزوه جک­های عراقی گام شش است.

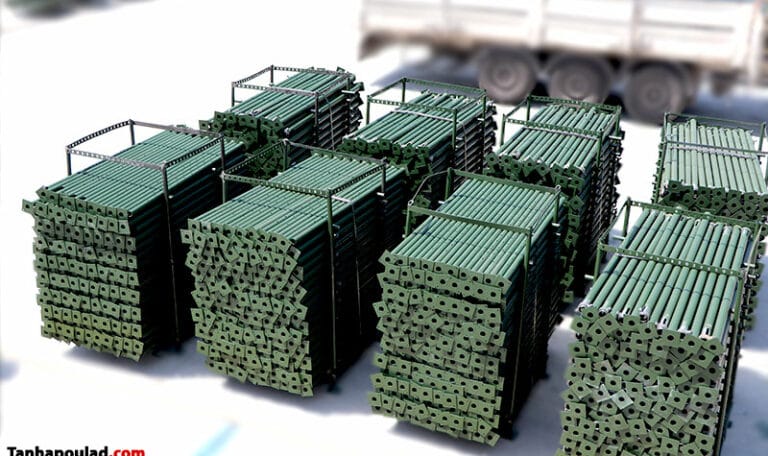

اجزای جک ­های ساختمانی

جک ساختمانی از سه قسمت اصلی تشکیل شده که عبارت است از: رزوه، مادگی و نری. در این جک­ها بخش دیگری به نام نگهدارنده اصلی وجود دارد که در کنار این سه جزء، قابلیت تحمل وزن سازه ­ها و مهار مدولار را دارد. قسمت پایینی جک­ها از لوله ­ای با قطرهای مختلف ساخته می­شود. در اغلب موارد مناسب ترین قطر برای جک­های سقفی 6 سانتیمتر و ضخامت 2 میلیمتر است. قطر قسمت بالایی لوله معمولا کمتر از قسمت پایینی است، اما ضخامت آن افزایش می­یابد. به همین دلیل، قطر مناسب برای قسمت بالایی لوله 5 سانتیمتر و ضخامت مناسب نیز 2.5 میلیمتر است.

جک ­های ساختمانی معمولا در دو دسته کلی جک­ های سبک و سنگین تولید می­شوند. جک­ های سبک قدرت تحمل کمتری داشته و برای سازه­ های کوچک­تر مناسب هستند. اما جک های سنگین علاوه بر قابلیت تحمل سازه ­های بزرگ، مقاومت بیشتری در برابر فشار از خود نشان می­دهند. نکته مهم دیگری که درباره جک­ های ساختمانی باید بدانید این است که ابعاد و ضخامت این محصول توسط کارفرما و تولیدکننده تعیین می­شود. در یک تعریف کلی میتوان گفت که وزن جک ساختمانی در حالت استاندارد برابر با 14 کیلوگرم و ارتفاع آن نیز سه متر و بیست سانتیمتر است.

برای تنظیم ارتفاع جک ساختمانی روی لوله نری سوراخ ­هایی وجود دارد. این سوراخ­ ها در فواصل منظم 10 سانتیمتری قرار گرفته ­اند و دارای پین های فنری هستند. با استفاده از انواع مختلف رزوه و گوه این سوراخ ها روی پیچ و مهره­ های مادگی بسته می­شوند. می­ توان بر اساس نوع پروژه­ های ساختمانی، بخشی نری را متحرک یا ثابت طراحی و تولید کرد.

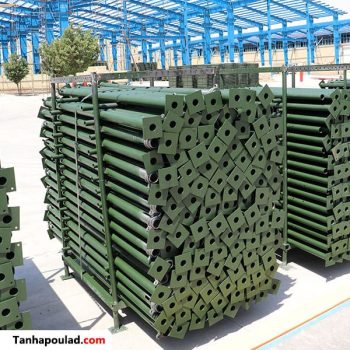

جالب است بدانید در حالتی که جک ساختمانی به ­عنوان شاقول به کار می­رود شمع ­هایی روی آن وجود دارد که سبب افزایش ضریب اطمینان سازه و افزایش قابلیت تحمل فشار می­شود. شمع­ ها غالبا در سه مدل لوله ­ای، سولجر و قوطی شکل ساخته می­شوند. شمع ­ها دارای دو بازوی بزرگ و کوچک بوده و حالتی شبیه به گونیا دارند.

قیمت جک ساختمانی

عوامل مختلفی وجود دارد که در تعیین قیمت نهایی جک ­ساختمانی موثر است. اگر بخواهیم مهمترین عامل را بیان کنیم، مطمئنا مواد اولیه بکار رفته در ساخت جک در جایگاه اول قرار می­گیرد. دلیل اصلی تفاوت قیمت محصولات موجود در بازار نیز کیفیت و مواد اولیه آنها است. از سوی دیگر قیمت جک­های عراقی در مقایسه با جک­های صلیبی بالاتر است. زیرا این نمونه جک­ها مقاومت و کارایی بالاتری دارند.

مهم­ترین نکته­ ای که هنگام خرید جک ساختمانی باید به آن توجه کنید تناسب و سازگاری محصول با نوع سازه است. جک باید قدرت تحمل وزن سازه و فشارهای وارد شده را داشته باشد. هرگز نمی­توانید به منظور صرفه جویی در هزینه از جکهای سبک و ارزان قیمت در پروژه ­های سنگین استفاده کنید.

مزایای جک ساختمانی

استفاده از جک­های سقفی یا سازمان در مقایسه با استفاده از شمع ­های چوبی هزینه بالاتری دارد. در بسیاری از موارد نیز مرحله مهاربندی جک ­ها در مقایسه با شمع­ های چوبی دشوارتر است. با توجه به این موارد چه مزیتی وجود دارد که استفاده از جک­ های ساختمانی را به گزینه­ ای ایده ­آل برای افزایش ایمنی سازه­ ها تبدیل می­کند؟

  • تنوع طول، اولین مزیت استفاده از جک ساختمانی است. همان­طور که اشاره کردیم به دلیل کارایی بالای این جک­ها در پروژه های ساختمانی، تولیدکنندگان طول­های مختلفی برای آنها در نظر می­گیرند. به علاوه، پیمانکار می­تواند طول و ضخامت دلخواه برای تولید جک را سفارش دهد.



  • قابلیت تنظیم ارتفاع مزیت مهم دیگری است که در ساخت ­و ساز اهمیت بالایی دارد. درست است که مرحله طراحی سازه ­ها با دقت انجام می­شود، اما ممکن است در حین اجرای پروژه ایجاد تغییرات بزرگ یا کوچک برای افزایش زیبایی و مقاومت سازه ضروری باشد. در چنین مواقعی تغییر ارتفاع جک­ها مهم ترین مسئله است. روی نری جکهای سقفی سوراخ های وجود دارد که می­ توانید از آنها برای کاهش یا افزایش ارتفاع جک ساختمانی استفاده کنید. مهم­تر از همه، قابلیت تنظیم ارتفاع جک در تغییر طول های بسیار جزئی نیز وجود دارد.



  • در ساخت جک ساختمانی معمولا از پوشش­های رنگی مناسب استفاده می­شود که پیامد آن افزایش دوام و ماندگاری جک است. اگر مراحل ساخت پروژه طولانی شود بارش باران، برف، رطوبت هوا و بسیاری موارد دیگر سبب پوسیدگی و افت مقاومت جک نمی­شود.



  • می توان از این جک­ها در انواع سقف ­های یونولیت، تیرچه بلوک، وافل و غیره استفاده کرد. به همین دلیل، در بالای آنها سطح کافی برای اتکای سولجر، تراورس و تیرچه وجود دارد.

ساخت پروژه ­های ساختمانی و سازه ­های بزرگ ارتباطی عمیق با سلامت جامعه دارد. هرگونه خطای محاسباتی یا استفاده از مواد نامناسب در ساخت پروژه می­تواند حوادثی ناگوار برای ساکنان و سایر شهروندان ایجاد کند. جک ساختمانی یکی از مهم­ترین محصولاتی است که برای افزایش مقاومت ساختمان­ها به کار می­رود. این محصول دارای مزیت­های مختلفی از جمله قابلیت تنظیم ارتفاع، قابلیت تحمل وزن و فشار، استحکام بالا و مقاومت در برابر فرسایش است. در یک دسته ­بندی کلی می­توان آن را به دو دسته سبک و سنگین تقسیم کرد که باید متناسب با نوع پروژه جک مناسب را انتخاب کنید.

جک آرماتور بندی چیست؟

در طراحی و ساخت سازه‌های بتنی، آرماتوربندی نقش بسیار مهمی را ایفا می‌کند. بتن به تنهایی نمی‌تواند تمام نیازهای عملکردی مورد نیاز را برآورده سازد. از این رو، استفاده از آرماتورها به عنوان عنصر تقویت‌کننده، ضروری است.

در این صورت، آرماتورهای فلزی در داخل بتن قرار گرفته و با ایجاد مقاومت کششی و خمشی مناسب، به بهبود عملکرد سازه کمک می‌کنند. این عناصر فولادی، مقاومت بتن در برابر نیروهای کششی، خمشی و برشی را افزایش می‌دهند. همچنین، آرماتورها با توزیع یکنواخت فشار در سازه، از تمرکز نیرو در یک نقطه خاص جلوگیری می‌نمایند.

به عبارت دیگر، آرماتورها یا استوانه‌ های فولادی درون بتن قرار می‌ گیرند و با بتن پیرایش می‌شود تا به طور کامل در سازه جای بگیرند. در طی فرآیند سخت شدن و پخت بتن (پیرایش)، بتن به طور کامل اطراف آرماتورها قرار می گیرد. این فرایند اعمال فشار به سازه، ایجاد تعادل، جلوگیری از پارگی و ریزش استوانه ‌های بتنی و افزایش استحکام و انعطاف ‌پذیری سازه را ممکن می‌ سازد.

بنابراین، اهمیت توجه به جزئیات و اجرای صحیح آرماتور بندی برای تاکید بر استحکام و پایداری سازه بیش از پیش مهم است. این پروسه نه تنها به بهبود عملکرد و دوام سازه کمک می‌کند، بلکه مرحله حیاتی و ضروری برای هر پروژه ساختمانی به شمار می ‌رود.

روش استفاده از جک ساختمانی

جک‌ های ساختمانی ابزارهای کاربردی و موثری هستند که در فرآیند ساخت و احداث سازه‌ ها نقش مهمی را ایفا می‌کنند. این تجهیزات فلزی که مجهز به سیستم ‌های هیدرولیکی یا مکانیکی می‌ باشند، امکان تنظیم ارتفاع و موقعیت قطعات سازه را فراهم می‌ سازند.

جک ‌های ساختمانی به طور گسترده در مراحل مختلف ساخت و ساز مورد استفاده قرار می‌ گیرند. این ابزارها به کمک سیستم‌ های کنترل هیدرولیکی یا مکانیکی خود، قادر به تنظیم ارتفاع و موقعیت دقیق اجزای سازه از جمله ستون ‌ها، تیر ها، قالب‌ بندی سقف و سایر عناصر هستند.

این قابلیت تنظیم موقعیت و ارتفاع توسط جک ‌ها بسیار مهم است، زیرا اجزای سازه باید دقیقا در محل مشخص ‌شده در نقشه ‌های طراحی قرار گیرند تا ساختار سازه به درستی شکل بگیرد. در همین راستا، استفاده صحیح از جک‌ های ساختمانی، نقشی حیاتی در تضمین استحکام و پایداری نهایی سازه ایفا می‌کند.

روش ساخت جک ساختمانی

ساخت جک‌ های ساختمانی مستلزم استفاده از تجهیزات و ابزارهای تخصصی است. این ابزار آلات نقشی حیاتی در تولید جک‌ های پایدار و ایمن ایفا می‌کنند. به صورت کلی روش ساخت جک ساختمانی به شرح زیر است:

1- طراحی و آماده ‌سازی

 ساخت یک جک ساختمانی نیازمند تجهیزات و ابزارهای با کیفیت بالا است تا اطمینان از کیفیت مناسب حاصل شود. در ابتدای فرآیند ساخت، ماشین ‌آلات فلزکاری شامل دستگاه ‌های برش، سوراخ‌کاری، جوشکاری و شکل ‌دهی فلزات مورد استفاده قرار می‌گیرند. این تجهیزات امکان تولید قطعات جک با دقت و کیفیت مناسب را فراهم می ‌آورند. همچنین ابزارهای اندازه‌گیری دقیق مانند خط‌ کش، کولیس و میکرومتر برای کنترل ابعاد و تلرانس ‌های قطعات ( انحراف مجاز) ضروری هستند.

2- فرآیند تولید

 تولید جک ‌های ساختمانی معمولا در کارخانه صورت می‌گیرد، زیرا نیازمند محاسبات دقیق برای طراحی آنها می باشد. انواع مختلفی از جک ‌های ساختمانی با توانایی تحمل بارهای متفاوت ساخته می‌شوند و عواملی مانند ارتفاع سقف بر روی ساخت جک ‌ها نیز تاثیرگذار است.

3- مرحله سوراخ ‌کاری

 در این مرحله، سوراخ ‌هایی در نقاط اتصال جک ایجاد می‌شود تا مونتاژ آن با استفاده از پیچ و پرچ و همچنین رزوه امکان ‌پذیر شود.

4- مرحله جوشکاری

 یکی از اقدامات کلیدی در این مرحله، اتصال قطعات ثابت این تجهیزات قالب بندی به یکدیگر است. در ابتدا، قطعات اصلی و ثابت جک مانند بدنه اصلی به یکدیگر جوش داده می‌شوند و سپس، صفحات فلزی مسطح (پلیت‌ها) به ابتدا و انتهای جک ساختمانی متصل می‌گردند. این پلیت‌ ها نقش مهمی در تثبیت و تکمیل ساختار جک ایفا می ‌کنند. همچنین، در صورتی که جک مجهز به یک صلیب ثابت باشد، این قطعه نیز به بدنه اصلی جک جوش داده خواهد شد. این اتصال، یکپارچگی و پایداری کلی جک را تضمین می‌کند.

5- نصب و راه‌ اندازی

 اجرای درست جک ‌های سقف در ساختمان ‌ها، امری بسیار مهم برای یکپارچگی سازه است. رعایت دستورالعمل ‌های ایمنی و به کارگیری روش ‌های علمی در طی نصب، بسیار حیاتی است تا اثر بخشی جک ‌ها در حفاظت از سازه تضمین شود.

در نهایت، به کارگیری این مجموعه ابزار و تجهیزات تخصصی در کنار رعایت دقیق فرآیندهای ساخت، تضمین‌ کننده تولید جک‌های ساختمانی با قابلیت اطمینان و کارایی مناسب خواهد بود. این امر نقش مهمی در تامین پایداری و ایمنی سازه ‌ها ایفا می‌کند.

راهنمای خرید انواع جک ساختمانی

جک‌ های ساختمانی نقش بسیار مهمی در فرآیند ساخت و ساز ایفا می‌کنند. با توجه به تنوع این تجهیزات در بازار، داشتن راهنمای جامع برای خرید جک مناسب با نوع مورد نیاز سازه خود، ضروری است. در این راستا، مواردی که باید در هنگام خرید جک‌ های ساختمانی مد نظر قرار گیرد به شرح زیر است:

1. تعیین ظرفیت بار مورد نیاز

ابتدا میزان بار و وزنی که جک باید تحمل کند را مشخص کنید. توجه داشته باشید که این میزان بار بر اساس نوع و ابعاد سازه ای که قرار است توسط جک محافظت شود، متفاوت خواهد بود.

2. انتخاب ارتفاع مناسب

جک‌ های ساختمانی در ارتفاع ‌های مختلف موجود هستند. ارتفاع جک باید متناسب با ارتفاع سازه ای که قرار است حفاظت و تقویت شود، انتخاب شود.

3. بررسی سیستم هیدرولیکی یا مکانیکی

جک‌ ها ممکن است از سیستم هیدرولیکی یا مکانیکی برای تنظیم ارتفاع استفاده کنند. بنابراین باید بر اساس نیاز و شرایط پروژه، سیستم مناسب را انتخاب کنید.

4. توجه به استاندارد های ایمنی و کیفیت

در نهایت جک ‌های ساختمانی باید استانداردهای ایمنی و کیفیت لازم را باشند. با در نظر گرفتن این موارد هنگام خرید جک ‌های ساختمانی، می‌توانید تجهیزات مناسب و ایمنی را برای پروژه خود انتخاب کنید و از عملکرد مطلوب آنها اطمینان حاصل کنید.

خرید و استفاده صحیح از جک‌ ساختمانی، نقش کلیدی در تضمین پایداری و ایمنی سازه ‌ها ایفا می‌کند. با در نظر گرفتن موارد مهمی همچون ظرفیت بار، ارتفاع مناسب، سیستم تنظیم، استاندارد های ایمنی و راحتی نصب و استفاده، می‌توان جک‌های ساختمانی مناسب و کار آمد را برای پروژه‌های ساخت و ساز انتخاب نمود.

این اقدامات نه تنها به تامین استحکام و پایداری سازه کمک می‌کند، بلکه ایمنی کارگران را نیز در حین نصب و استفاده از این تجهیزات تضمین می‌نماید. در نتیجه، بهره ‌گیری صحیح از جک ‌های سقفی با در نظر گرفتن این معیار ها، به موفقیت پروژه‌ های ساختمانی کمک قابل توجهی خواهد کرد. جهت مشاوره، خرید و یا استعلام قیمت جک ساختمانی می توانید با کارشناسان ما در تنها پولاد تماس حاصل فرمایید.
