در پروژههای عمرانی و صنعتی، انتقال ایمن نیرو و گشتاور بین تجهیزات مکانیکی اهمیت بسیار زیادی دارد. کوپلر یا کوپلینگ یکی از مهمترین قطعاتی است که برای اتصال دو شفت چرخان به یکدیگر مورد استفاده قرار میگیرد و نقش مهمی در افزایش راندمان، کاهش لرزش و جلوگیری از آسیب به تجهیزات ایفا میکند. از ماشینآلات ساختمانی گرفته تا پمپها، کمپرسورها، میکسرهای بتن و بسیاری از تجهیزات صنعتی، همگی برای عملکرد صحیح به یک سیستم اتصال مطمئن نیاز دارند که این وظیفه بر عهده کوپلینگ است.
انتخاب کوپلر مناسب علاوه بر افزایش بهرهوری تجهیزات، موجب کاهش استهلاک قطعات، انتقال یکنواخت نیرو و افزایش طول عمر سیستمهای مکانیکی میشود. به همین دلیل شناخت انواع کوپلر، نحوه عملکرد و کاربرد هر یک، برای مهندسان، پیمانکاران و فعالان صنعت ساختمان اهمیت زیادی دارد.
کوپلینگ چیست؟
کوپلینگ (Coupling) یا کوپلر، قطعهای مکانیکی است که برای اتصال دو شفت به یکدیگر و انتقال گشتاور، نیرو یا حرکت بین آنها استفاده میشود. علاوه بر انتقال توان، بسیاری از کوپلینگها قادر هستند ناهماهنگیهای جزئی محوری، زاویهای یا شعاعی بین دو شفت را نیز جبران کنند و از انتقال لرزش و تنشهای اضافی به تجهیزات جلوگیری کنند. این ویژگی باعث افزایش ایمنی، کاهش استهلاک قطعات و بهبود عملکرد ماشینآلات میشود.
در صنایع مختلف، بهویژه پروژههای ساختمانی، کارخانههای تولیدی و تجهیزات مرتبط با قالب بتن، استفاده از کوپلینگ مناسب نقش مهمی در عملکرد پایدار ماشینآلات دارد. انتخاب صحیح نوع کوپلر با توجه به میزان گشتاور، سرعت دوران، شرایط محیطی و نوع کاربرد، علاوه بر افزایش راندمان، هزینههای تعمیر و نگهداری را نیز به میزان قابل توجهی کاهش میدهد.
پیشنهاد ناشر
ممکن است این را نیز بپسندید: پین و گوه
مزایای استفاده از کوپلر میلگرد
امروزه استفاده از کوپلر میلگرد به یکی از روشهای استاندارد برای اتصال میلگردهای آرماتور در پروژههای ساختمانی و عمرانی تبدیل شده است. در بسیاری از پروژههای بزرگ، مهندسان به جای استفاده از وصله پوششی (Overlap)، از انواع کوپلر استفاده میکنند؛ زیرا این روش علاوه بر افزایش استحکام اتصال، باعث کاهش مصرف میلگرد، بهینهسازی اجرا و افزایش سرعت عملیات آرماتوربندی میشود.
کوپلرها به دلیل ابعاد کوچک و طراحی مهندسیشده، برای محلهایی که تراکم میلگرد زیاد است یا فضای کافی برای اجرای وصله وجود ندارد، انتخابی ایدهآل هستند. همچنین هنگام اجرای سازههای بتنی و بتنریزی در قالب فلزی، استفاده از کوپلر باعث حفظ فاصله مناسب بین میلگردها، سهولت بتنریزی و افزایش کیفیت نهایی بتن میشود.
کوپلرهای میلگرد معمولاً روی میلگردهای رزوهشده نصب میشوند و اتصال آنها تنها با بستن میلگرد مقابل داخل کوپلر انجام میشود. این روش علاوه بر کاهش زمان اجرا، خطای انسانی را نیز به حداقل میرساند و کیفیت اتصال را افزایش میدهد. به همین دلیل از انواع کوپلر در ساخت ساختمانهای مرتفع، پلها، تونلها، قالببندی سد، نیروگاهها، پروژههای صنعتی و سایر سازههای بتنآرمه بهطور گسترده استفاده میشود.
مهمترین مزایای استفاده از کوپلر میلگرد عبارتاند از:
- افزایش استحکام اتصال: کوپلر، اتصال مکانیکی مطمئن و مقاومی ایجاد میکند که نیروهای کششی و فشاری را بهصورت یکنواخت منتقل کرده و عملکرد سازه را بهبود میبخشد.
- کاهش مصرف میلگرد: حذف طول وصلههای سنتی باعث صرفهجویی در مصرف میلگرد و کاهش هزینههای پروژه میشود.
- افزایش سرعت اجرا: نصب سریع و آسان کوپلر موجب کاهش زمان آرماتوربندی و افزایش بهرهوری نیروهای اجرایی خواهد شد.
- مناسب برای محلهای پرتراکم: در ستونها، دیوارهای برشی، فونداسیون و سایر بخشهایی که تراکم میلگرد زیاد است، استفاده از کوپلر فضای بیشتری برای بتنریزی ایجاد میکند.
- کنترل و بازرسی آسان: کیفیت اتصال کوپلر نسبت به وصلههای سنتی راحتتر بررسی و کنترل میشود و احتمال بروز خطا کاهش مییابد.
- کاهش وزن و حجم آرماتور: با حذف همپوشانی میلگردها، تراکم فولاد کمتر شده و اجرای بتن با کیفیت بالاتری انجام میشود.
- صرفهجویی اقتصادی: کاهش مصرف میلگرد، کاهش زمان اجرا و پایین آمدن هزینه نیروی انسانی، باعث کاهش هزینه نهایی پروژه خواهد شد.
- افزایش دوام سازه: انتقال صحیح نیروها و حذف ضعفهای احتمالی در محل وصله، عملکرد سازه را در برابر بارهای لرزهای و دینامیکی بهبود میبخشد.
پیشنهاد ناشر
ممکن است این را نیز بپسندید: قالب مدولار
انواع کوپلر میلگرد و کاربردهای آنها
کوپلرهای میلگرد در مدلهای مختلفی تولید میشوند تا بتوان از آنها در شرایط اجرایی و سازهای گوناگون استفاده کرد. انتخاب نوع مناسب کوپلر به عواملی مانند قطر میلگرد، محل اتصال، محدودیت فضای اجرا، نوع سازه و روش آرماتوربندی بستگی دارد. در ادامه با رایجترین انواع کوپلر میلگرد آشنا میشویم.
۱- کوپلر استاندارد (رزوهای)

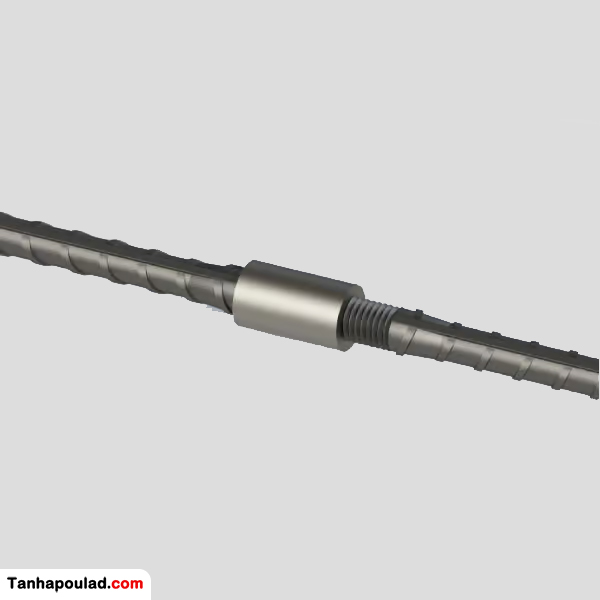

کوپلر استاندارد یا رزوهای، پرکاربردترین نوع کوپلر میلگرد است که برای اتصال دو میلگرد همقطر مورد استفاده قرار میگیرد. در این روش، دو سر میلگرد رزوهکاری شده و داخل کوپلر بسته میشوند. این نوع اتصال استحکام بسیار بالایی دارد و در ساختمانهای مسکونی، تجاری، صنعتی و پروژههای عمرانی کاربرد گستردهای پیدا کرده است.
۲- کوپلر تبدیلی
زمانی که لازم باشد دو میلگرد با قطرهای متفاوت به یکدیگر متصل شوند، از کوپلر تبدیلی استفاده میشود. این نوع کوپلر در پروژههایی که تغییر سایز میلگرد در بخشهای مختلف سازه وجود دارد، بهترین گزینه محسوب میشود.
۳- کوپلر پیچی (Lock Coupler)
در شرایطی که امکان رزوهکاری میلگرد وجود نداشته باشد یا یکی از میلگردها از قبل در بتن اجرا شده باشد، از کوپلر پیچی استفاده میشود. در این مدل، اتصال توسط پیچهای مخصوص انجام شده و بدون نیاز به رزوهکاری، اتصال مطمئنی ایجاد میشود.
۴- کوپلر جوشی
کوپلر جوشی برای شرایط خاصی استفاده میشود که اتصال یک میلگرد به صفحه فلزی یا سایر قطعات فولادی مورد نیاز باشد. این نوع کوپلر بیشتر در پروژههای صنعتی، سازههای فلزی و برخی پروژههای زیرساختی کاربرد دارد.
۵- کوپلر انتهایی
کوپلر انتهایی یا End Anchor در انتهای میلگرد نصب میشود و برای بهبود انتقال نیرو و کاهش طول مهاری میلگرد مورد استفاده قرار میگیرد. این نوع کوپلر در دیوارهای برشی، فونداسیونها و سازههای بتنآرمه کاربرد فراوانی دارد.
| نوع کوپلر | کاربرد |
|---|---|
| کوپلر استاندارد | اتصال دو میلگرد همقطر |
| کوپلر تبدیلی | اتصال میلگردهای با قطر متفاوت |
| کوپلر پیچی | بدون نیاز به رزوهکاری میلگرد |
| کوپلر جوشی | اتصال میلگرد به صفحات فولادی |
| کوپلر انتهایی | کاهش طول مهاری و انتقال بهتر نیرو |
پیشنهاد ناشر
ممکن است این را نیز بپسندید: سولجر قالب بندی
تفاوت کوپلینگ و کوپلر چیست؟
اگرچه واژههای کوپلینگ (Coupling) و کوپلر (Coupler) از یک ریشه هستند و هر دو مفهوم «اتصال» را منتقل میکنند، اما در صنایع مختلف کاربردهای متفاوتی دارند. در مهندسی مکانیک، کوپلینگ به قطعهای گفته میشود که برای اتصال دو شفت و انتقال نیرو یا گشتاور بین آنها استفاده میشود. این قطعه در تجهیزاتی مانند الکتروموتورها، پمپها، گیربکسها و ماشینآلات صنعتی کاربرد گستردهای دارد.
در مقابل، در صنعت ساختمان و سازههای بتنآرمه، اصطلاح کوپلر معمولاً به کوپلر میلگرد اشاره دارد. این قطعه برای اتصال مکانیکی دو میلگرد به یکدیگر استفاده میشود و جایگزین مناسبی برای روش سنتی وصله پوششی (Overlap) به شمار میرود. استفاده از کوپلر میلگرد باعث افزایش استحکام اتصال، کاهش مصرف میلگرد، سرعت بیشتر اجرا و بهبود کیفیت سازه میشود.
| ویژگی | کوپلینگ | کوپلر میلگرد |
|---|---|---|
| کاربرد | اتصال شفتهای مکانیکی | اتصال میلگردهای بتنآرمه |
| صنعت | مکانیک و ماشینآلات | ساختمان و عمران |
| وظیفه اصلی | انتقال گشتاور و حرکت | انتقال نیرو بین میلگردها |
| نمونه کاربرد | پمپ، موتور، گیربکس | ستون، تیر، فونداسیون، دیوار برشی |
جمعبندی
کوپلر میلگرد یکی از مهمترین روشهای اتصال مکانیکی میلگرد در پروژههای عمرانی است که به دلیل استحکام بالا، سرعت اجرا، کاهش مصرف فولاد و افزایش کیفیت اتصال، امروزه جایگزین بسیاری از روشهای سنتی شده است. انتخاب نوع مناسب کوپلر با توجه به شرایط پروژه، قطر میلگرد و الزامات سازهای، تأثیر مستقیمی بر ایمنی، دوام و عملکرد نهایی سازه خواهد داشت. به همین دلیل، استفاده از کوپلرهای استاندارد و باکیفیت، یکی از مهمترین عوامل موفقیت در اجرای سازههای بتنآرمه محسوب میشود.
