قالب تیر پل به عنوان یک ابزار حیاتی برای بتن ریزی تیرهای پیش ساخته بتنی شناخته می شود که با طراحی های پیشرفته خود، نقش کلیدی در اجرای دقیق و مطمئن تیر پل ها دارد. این قالب ها، با بهبود فرآیند بتن ریزی و تضمین کیفیت نهایی سازه، به یکی از اجزای ضروری در پروژه های بزرگ و پل های بتنی تبدیل شده اند.

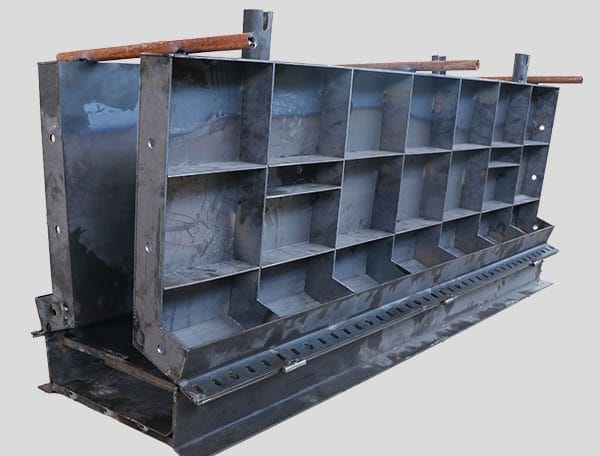

قالب تیر پل چیست؟
به طور کلی در مهندسی عمران تیر به عضوی افقی اطلاق می شود که بار کف یا عرشه را به ستون ها انتقال می دهد و در ارتباط مستقیم با ستون است. هر سازه ای را می توان ترکیبی از فونداسیون، ستون ها، تیرها و کف قرار گرفته بر روی تیرها دانست. پل ها نیز مانند دیگر سازه ها دارای فونداسیون یا شمع، ستون و تیر هستند که در این مقاله تمرکز بر روی تیر پل می باشد.
تیر پل در صورتی که بتنی باشد معمولا به صورت پیش ساخته و با سیستم پس کشیدگی ساخته می شود. در صنعت ساخت و ساز و عمران هر کجا صحبت از اعضای بتنی و استفاده از بتن باشد قطعا قالب بندی از نیازهای مهم پروژه خواهد بود. در ساخت تیر پل نیز قالب مورد استفاده از موارد بسیار با اهمیت می باشد. تیر پل ها معمولا طول زیادی داشته و دارای خیز منفی می باشند که این موارد در سیستم قالب بندی تیر پل نیز تاثیر گذار است.
تیرپل ها عناصر سازه های پل هستند که در بالای پل قرار می گیرند و به عنوان اصلی ترین عناصر در تحمل بارها و انتقال آنها به ستون ها و زیرساخت های پل عمل می کنند. از تیرپل ها می‌توان در انواع مختلفی از شکل ها و ابعاد مختلف استفاده کرد، که از جمله آنها می توان به T شکل، I شکل،L شکل و تخت اشاره کرد که هر یک از این انواع تیرها بر اساس نیازها و متغیرهای مختلف از جمله شرایط خاص پروژه انتخاب می شوند.
کاربردهای قالب تیر پل پیش ساخته
قالب تیر پل برای ساختن پل هایی که قرار است روی آزاد راه قرار بگیرند، مورد استفاده قرار می گیرد. در واقع از این نوع قالب ها برای بتن ریزی تیرهای پیش ساخته بتنی استفاده می شوند. این نوع از قالب بتن مانند دیگر قالب های ساخت و ساز دارای قطعات مختلفی مانند قالب درپوش، قالب دیواره، قالب خیز منفی و بلت ها، قالب کف و غیره می باشد. پس از اجرای پایه های پل یا همان ستونها، تیرهای ( Beam ) بتنی آماده شده توسط این قالب را بر روی آن قرار می دهند. لازم به ذکر است که این قالب ها بر اساس نیاز هر پروژه مانند فاصله بین ستونها و … طراحی و ساخته می شود .
برای ساخت پل ها، سقف های صنعتی، و پل های ارتباطی در فرودگاه ها، سقف سازه های صنعتی و راه آهن ها از یک قالب پیش ساخته به نام قالب تیرپل به صورت گسترده استفاده می شود. از قالب تیرپل برای اجرای سریع پل و کاهش هزینه ها و افزایش کیفیت و ایمنی به ویژه در مواقعی که اجرای پل در ارتفاع (محل پروژه) صورت می گیرد، استفاده می شود.
از آنجایی که اجرای پل در ارتفاع نیازمند استفاده از داربست های مدولار پیش ساخته (چکشی، مثلثی و غیره) است که خرید و نصب آنها هزینه های زیادی را به همراه دارد، استفاده از قالب تیرپل پیش ساخته با کابل های پس تنیده به عنوان جایگزینی اقتصادی تر و کارآمد تر مطرح می شود. این روش با استفاده از هزینه کمتری به واسطه دستمزد و مصالح، تیرپل هایی با کیفیت و ایمنی بالا را فراهم می کند که به سرعت نصب می شوند.
روش های قالب بندی تیر پل پیش ساخته
به طور کلی بسته به شرایط پروژه و نیاز کارفرما قالب بندی تیر پل را می توان به دو صورت انجام داد:
۱) اگر قالب موردنیاز برای تعداد محدودی تیر پل مثلا حدود ۲۰ عدد تیر پل لازم باشد، می توان برای ساخت آن قالب را به صورت ترکیبی از قالب های مدولار و قالب های خاص، که هندسه و شکل متفاوتی دارند، و با استفاده از متعلقات رایج قالب بندی مثل جک شاقول کننده، بولت، مهره بولت، واشر کاس، لوله داربستی، گیره دوپا و . . . تولید کرد و به کارفرما ارائه داد. مزیت این روش این است که قالب فروخته شده به کارفرما با توجه به اینکه ترکیبی از قالب های مدولار است قابلیت خرید و فروش بیش تری به صورت دست دوم دارد.
۲) در روش دیگر ساخت تیرپل، مشتری یا کارفرما برای مدت طولانی به قالب تولید شده نیاز خواهد داشت. در این شرایط طراحی و ساخت قالب تیرپل باید به گونه ای باشد که قالب ساخته شده دوام بالایی داشته باشد. در ساخت این نوع قالب ها معمولا از ورق های با ضخامت و عرض بیش تر به عنوان سخت کننده های قالب استفاده می شود. وزن این قالب ها بیش تر از حالت قبل بوده و با توجه به فرآیند تولید، طراحی و ساخت آن ها، قیمت بالاتری نسبت به قالب گفته شده در حالت ۱ دارند. برای مونتاژ این قالب ها نیز از متعلقات قالب بندی رایج استفاده می شود.
مزایای استفاده از قالب تیر پل پیش ساخته
همانطور که گفته شد تیر پل ها طول زیادی داشته و معمولا دارای خیز منفی می باشند. در نتیجه، نحوه ی تامین قالب مورد نیاز برای کف تیرپل حائز اهمیت می باشد. به دلیل طول زیاد تیر پل، قالب آن ها از چند سگمنت مجزا با قابلیت باز و بسته شدن به آسان ساخته می شود، تا قابلیت حمل، جابه جایی و تنظیم توسط کارگران وجود داشته باشد.
برای تامین خیز منفی در برخی پروژه ها کف مورد نیاز با شیب مورد نظر برای تامین خیز را با استفاده از بتن می سازند که اصطلاحا به آن رامکا گفته میشود و در نهایت درزهای قالب را با موادی مانند فوم سرد پر می کنند. در صورتی که نیاز باشد خیز تیر پل با قالب تامین شود باید کف تمام سگمنت ها دارای قوس کمی باشد که این موضوع ساخت قالب مورد نیاز تیر پل را کمی سخت تر می کند. در بعضی موارد نیز کارفرما صرفا دیواره های قالب را سفارش می دهد و سپس آن را روی کف مورد نظر اجرا می نماید.
به طورکلی، با توجه به اینکه فرآیند خرید قالب تیر پل، دارای مرحله ی طراحی می باشد، در گروه قالب های خاص بتن قرار می گیرد و توجه به نکات اجرایی در ساخت این نوع قالب ها بسیار حائز اهمیت می باشد.
قالب بتن تیرپل، ابزاری چند کاربردی و منعطف در صنعت ساخت پل ها محسوب می شود که این ویژگی منحصر به فرد آن، امکان استفاده از این قالب در طیف گسترده ای از پروژه های پل سازی و همچنین قابلیت استفاده در محیط های مختلف را فراهم می آورد. این انعطاف پذیری امکان بهره گیری از آن را در ساخت انواع متنوع پل ها از قبیل پل های قوسی، مسلح، کابلی و بتنی مهیا می کند.
از دیگر مزایای استفاده از قالب بتن تیر پل پیش ساخته، این است که این قالب ها از اجزای مختلفی از جمله قالب دیواره، درپوش، کف، خیز منفی و بولت تشکیل شده است که همین امر سهولت باز و بسته کردن اجزای این قالب را فراهم می کند و در نتیجه هزینه های مربوط به حمل و نقل و نصب این قالب کاهش می یابد.
قابلیت استفاده مجدد یکی دیگر از مهمترین مزایای قالب تیر پل بتن پیش ساخته است. در واقع بعد از استفاده اولیه قالب تیرپل در یک پروژه، تریپل ها قابلیت استفاده مجدد نیز دارند. این قابلیت به دلیل استفاده از جزئیات قالب بندی پیش ساخته استاندارد و قابل تنظیم، همچنین استفاده از مواد با کیفیت و مقاوم مانند فولاد، فراهم می شود. به این ترتیب، می توان پس از اتمام یک پروژه، از قالب تیرپل در پروژه های دیگر مورد استفاده قرار داد. این امر باعث می شود تا هزینه های مرتبط با ساخت و قالب بندی در پروژه های بعدی کاهش یابد و بهبود در مدیریت منابع اقتصادی و زمانی حاصل شود.
تجهیزات قالب بتن تیر پل پیش ساخته
قالب بندی پل و عرشه پل مراحل ساخت انواع پل را تسهیل نموده و سبب بالا رفتن دقت در ساخت پل شده و خطاهای ممکن در پروژه ی ساخت را به حداقل ممکن می رساند. این قالب ها از قسمت های شمع، شالوده، ستون، کوله و عرشه تشکیل شده است. در ستون ها از قالب های گرد یا ترکیبی از گرد و قالب مدولار و متعلقات آن استفاده میکنند در کوله و عرشه پل از قالب های مدولار استفاده میکنند. اگر ارتفاع پل زیاد باشد در قالب بندی پل و عرشه پل از ستون ها به عنوان تکیه گاه استفاده میشود.
در واقع عرشه قسمتی از پل است که بار زنده سازه پل را تحمل می کند و فونداسیون و پایه های پل نقش مکمل و نگهدارنده و تقسیم بار و انتقال فشار به زمین را دارند. هر چقدر وزن عرشه پل کمتر باشد در نتیجه مواد مصرفی ساخت عرشه کمتر شده و ما یک سازه مقرون به صرفه خواهیم داشت.
اجزاء سازه های پل عبارتند از:
- سازه فوقانی یا عرشه
- تکیه گاه
- اجزای زیرسازه
اجزای سازه پل براساس بتنی بودن یا فولادی و یا مرکب بودن تغییر می کنند؛ عرشه بعنوان سطح و یا جاده پل در نظر گرفته می شود، عرشه روی تیرهای بزرگ قرار می‌گیرند که این تیرها هم خود روی پایه‌ها تکیه داده می شوند.
قیمت قالب تیر پل بتن پیش ساخته
قیمت قالب تیر پل بتن پیش ساخته به عوامل متعددی بستگی دارد که می تواند تاثیرگذار باشند. اندازه و ابعاد قالب، مواد استفاده شده، طراحی و پیچیدگی قالب، تعداد و حجم سفارش و همچنین شرایط بازار، همگی از عواملی هستند که بر قیمت تمام شده و نهایی قالب تیرپل در ارتباط هستند. از آنجایی که قالب تیر پل در ابعاد و اندازه های مختلفی از جمله طول و عرض متفاوت، متناسب با نیاز پروژه و ابعاد تیرپل تولید می شود، هرچه این قالب بزرگتر باشد، قیمت نهایی آن هم بیشتر می شود.
طراحی قالب های پیچیده، نیاز به فنون ساخت پیشرفته تری دارد که طبیعتا قیمت آن هم افزایش پیدا می کند. علاوه بر این، حجم سفارش و شرایط بازار نیز به طور قابل توجهی بر قیمت قالب های بتن پیش ساخته تاثیر می گذارند. عموما تعداد بیشتر قالب‌ها منجر به تخفیفات و قیمت‌های مناسب‌تر میشود و از طرفی دیگر عواملی مانند نرخ ارز، قیمت مواد اولیه و شرایط رقابتی در بازار نیز بر قیمت قالب‌ها تاثیرگذار هستند.
نکات خرید قالب تیر پل
ابتدا نیازهای پروژه از جمله ابعاد و اندازه های مورد نیاز برای تیر پل باید مشخص گردد و اطمینان حاصل کرد که قالب از مواد باکیفیت و مناسبی ساخته شده است که مقاومت و استحکام کافی را دارد. همچنین طراحی و پیچیدگی قالب ها نیز بر اساس نیازهای پروژه و انعطاف پذیری لازم و قابلیت استفاده مجدد قالب باید مورد بررسی قرار گیرد.
قیمت قالب ها ممکن است بین تولید کنندگان مختلف متفاوت باشد و با توجه به اهمیت تعادل بین کیفیت و قیمت، شرکت تنها پولاد یکی از تولید کنندگان معتبر و با سابقه در زمینه قالب های خاص و با کیفیت تیر پل بتن پیش ساخته است که به دلیل استفاده از مواد با کیفیت بالا و همچنین طراحی و تولید انواع قالب های خاص شناخته می شود. برای به دست آوردن یک تخمین دقیق و حرفه ای از قیمت قالب های تیر پل بتن پیش ساخته، می توانید با کارشناسان فروش مجرب تنها پولاد تماس بگیرید.
قالب تیر پل برای ساختن پل هایی که قرار است روی آزاد راه قرار بگیرند، مورد استفاده قرار می گیرد. در واقع از این نوع قالب ها برای بتن ریزی تیرهای پیش ساخته بتنی استفاده می شوند.
قیمت قالب تیر پل پیش ساخته هم مانند سایر قالب های فلزی با توجه به تغییرات قیمت فلزات و سایر مواد و مصالح اولیه سازنده این قالب تعیین می شود. بنابراین می توان گفت تغییرات ارز، هزینه خرید متریال اولیه، هزینه طراحی و ساخت در تعیین قیمت نهایی این نوع قالب نقش دارد.
برای اطلاع از قیمت روز این قالب و ثبت سفارش خرید، می توانید با شماره های مندرج در سایت تنها پولاد ارتباط برقرار کرده و با کارشناسان فروش ما در ارتباط باشید. از همین روش می توانید ضمن دریافت مشاوره خرید رایگان، سفارش خود را ثبت نمایید.
