در پروژه های عمرانی، گودبرداری های عمیق و اجرای سازه های زیرزمینی، حفظ پایداری خاک و جلوگیری از ریزش دیواره ها یکی از مهم ترین چالش های مهندسان سازه و ژئوتکنیک است. در صورت عدم پایدارسازی مناسب، احتمال رانش خاک، آسیب به ساختمان های مجاور و بروز خسارت های جانی و مالی به شدت افزایش می یابد. به همین دلیل، استفاده از روش های نوین پایدارسازی خاک مانند نیلینگ (میخ کوبی خاک) به یکی از رایج ترین راهکارهای مهندسی در پروژه های ساختمانی تبدیل شده است.
نیلینگ با ایجاد مسلح سازی در توده خاک، مقاومت دیواره های گود را افزایش داده و امکان اجرای ایمن پروژه را حتی در شرایط زمین شناسی پیچیده فراهم می کند. این روش به دلیل سرعت اجرای بالا، هزینه مناسب و عملکرد قابل اعتماد، در بسیاری از پروژه های ساختمانی، راه سازی، تونل سازی و سازه های زیرزمینی مورد استفاده قرار می گیرد.
نیلینگ چیست؟
نیلینگ یا میخ کوبی خاک (Soil Nailing) یکی از روش های پایدارسازی گود و تقویت خاک است که برای جلوگیری از ریزش دیواره های گود و افزایش مقاومت توده خاک به کار می رود. در این روش، میلگردها یا میله های فولادی با مقاومت بالا داخل گمانه های حفاری شده قرار گرفته و سپس فضای اطراف آن ها با دوغاب سیمان پر می شود. پس از گیرش دوغاب، میخ ها با خاک درگیر شده و یک سیستم مقاوم برای تحمل نیروهای جانبی ایجاد می کنند.
شاید این موارد را نیز بپسندید: بتن سبز چیست؟

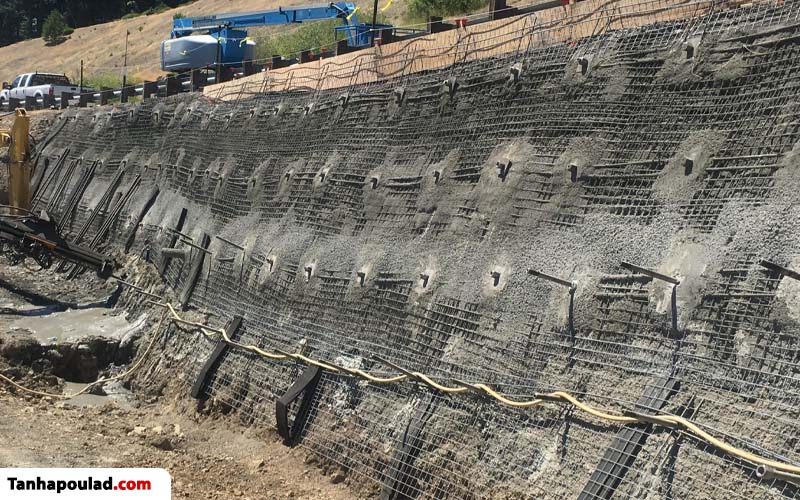

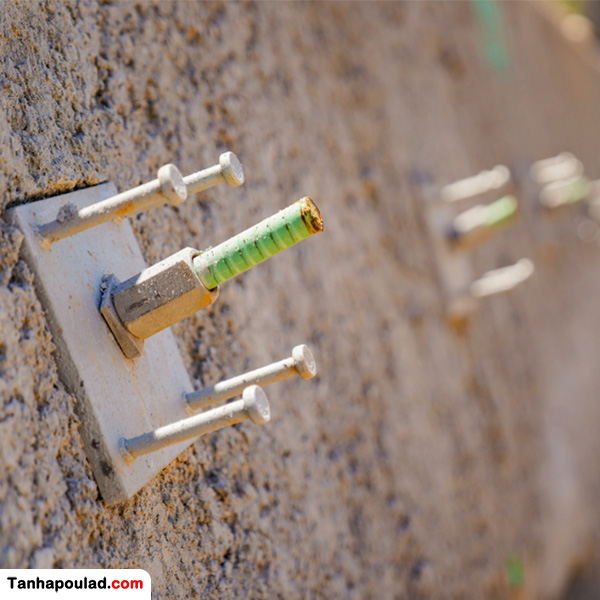

میخ های فولادی معمولا با زاویه ای حدود ۱۰ تا ۲۰ درجه نسبت به افق نصب می شوند تا بیشترین کارایی را در تثبیت دیواره گود داشته باشند. در بسیاری از پروژه ها، پس از اجرای نیلینگ، سطح دیواره نیز با شاتکریت، مش فولادی و صفحات مهاری پوشانده می شود تا پایداری سیستم افزایش یابد.
روش نیلینگ به دلیل سرعت اجرا، صرفه اقتصادی، نیاز کمتر به تجهیزات سنگین و قابلیت اجرا در فضاهای محدود، یکی از پرکاربردترین روش های پایدارسازی گود در پروژه های ساختمانی و عمرانی محسوب می شود. امروزه از این روش برای تثبیت گودهای عمیق، شیب های خاکی، دیوارهای حائل، ورودی تونل ها، پروژه های مترو و بسیاری از سازه های زیرزمینی استفاده می شود.
پیشنهاد ناشر
ممکن است این را نیز بپسندید: آشنایی با کاربردها و روش اجرای دیوار برلنی
اهمیت نیلینگ سازه
نیلینگ سازه یک روش کارآمد برای تقویت و پایدارسازی خاک در پروژه های عمرانی است و کاربردهای گسترده ای دارد. این روش به ویژه در تثبیت شیب ها، ساخت، قالب بندی دیوارهای نگهدارنده و حفاری های زیرزمینی موثر است. به صورت کلی اهمیت نیلینگ سازه به چند دلیل اصلی بر می گردد:
۱- تثبیت شیب ها: نیلینگ به تقویت زمین و جلوگیری از ریزش خاک کمک می کند. این روش به ویژه در پروژه هایی که با ناپایداری شیب مواجه هستند، از اهمیت زیادی برخوردار است. با استفاده از میخ های فولادی در خاک، می توان به افزایش مقاومت برشی و استحکام کلی شیب کمک کرد.
۲- ساخت دیوارهای نگهدارنده: نیلینگ برای تقویت دیوارهای نگهدارنده به کار می رود. این دیوارها به منظور جلوگیری از فروریختن خاک و حفظ استحکام در مناطقی با تغییرات ارتفاعی طراحی شدهاند. با استفاده از نیلینگ، می توان پایداری و دوام این دیوارها را تضمین کرد.
۳- گودبرداری و حفاری های زیرزمینی: نیلینگ در پروژه های گودبرداری و حفاری های زیرزمینی، مانند ساخت تونل ها، به عنوان یک سیستم پشتیبانی مهم عمل می کند. این روش به کاهش خطر ریزش و فراهم کردن امنیت برای ساختارهای بالایی کمک می کند.
۴- حفاظت از محیط زیست و کمترین تداخل: یکی از مزایای نیلینگ، تاثیر کم آن بر محیط زیست و سازه های مجاور می باشد. این ویژگی به ویژه در مناطق شهری که فضای محدود و جمعیت بالا وجود دارد، اهمیت دارد.

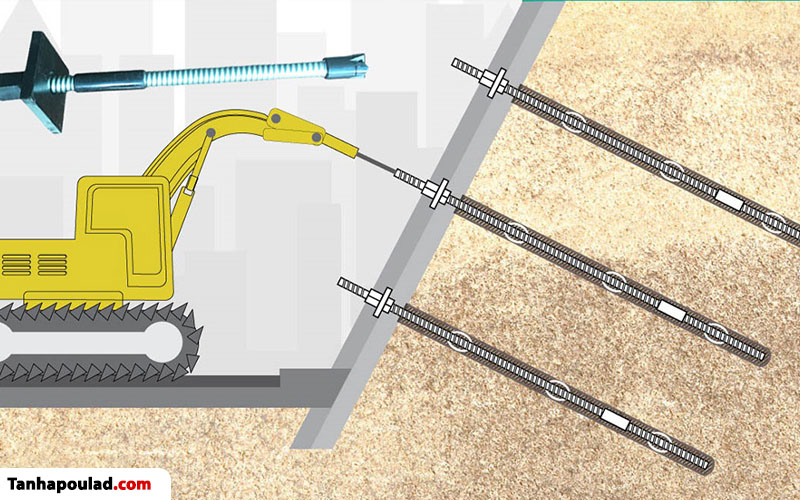

روش اجرای نیلینگ سازه
روش اجرای نیلینگ یا میخ کوبی به عنوان یک تکنیک موثر در تقویت خاک، شامل چند مرحله اساسی و مهم است:
۱- تحلیل و طراحی اولیه: ابتدا وضعیت زمین مورد بررسی قرار می گیرد و سپس طرح اولیه شامل ابعاد دیوار، فاصله میخ ها، زاویه و طول آنها طراحی می شود.
۲- حفر حفره ها: در ابتدا، حفره هایی با عمق و قطر مشخص در خاک ایجاد می شود. این حفره ها باید به گونه ای طراحی شوند که امکان قرار دادن میخ های فولادی را فراهم کنند.
۳- نصب میخ ها: پس از حفر، میخ های فولادی به صورت مایل (معمولا با زاویه ای بین ۱۰ تا ۲۰ درجه عمودی) در حفره ها قرار داده می شوند. این شیب به افزایش پایداری ساختار کمک می کند.
۴- پر کردن حفره ها با دوغاب: بعد از نصب میخ ها، حفره ها با دوغاب یا بتن، پر می شوند. این مرحله به اتصال موثر میخ ها به خاک و افزایش استحکام کلی کمک می کند.
۵- تقویت سطح خاک: در حین حفاری، برای افزایش پایداری و استحکام ساختار، موادی مانند بتن به سطح خاک که در حال حفاری است، اضافه می شود. این کار کمک می کند تا زمین و سازه به خوبی پشتیبانی شوند و از ریزش یا ناپایداری جلوگیری شود.
۶- نظارت و بررسی: در طول فرآیند نیلینگ، نظارت بر نحوه کار بسیار مهم است تا مطمئن شویم سازه ای که با تقویت خاک ساخته شده، به خوبی عمل می کند و می تواند در بلندمدت پایدار بماند. این نظارت به شناسایی سریع مشکلات کمک می کند و ایمنی و کارایی سازه را افزایش می دهد.
پیشنهاد ناشر
ممکن است این را نیز بپسندید: سیستم قالب بندی میز پرنده چیست؟ قیمت و مشخصات
مزایا و معایب نیلینگ
نیلینگ یا میخ کوبی خاک یکی از پرکاربردترین روش های پایدارسازی گود و تثبیت شیب ها در پروژه های عمرانی است. این روش به دلیل سرعت اجرا، هزینه مناسب و عملکرد مطلوب در بسیاری از پروژه های ساختمانی، جایگزین مناسبی برای برخی روش های سنتی پایدارسازی محسوب می شود. با این حال، مانند هر روش مهندسی، نیلینگ نیز مزایا و محدودیت های خاص خود را دارد که باید پیش از انتخاب آن مورد بررسی قرار گیرد.
مزایای نیلینگ
سرعت اجرای بالا
یکی از مهم ترین مزایای نیلینگ، سرعت بالای اجرای آن است. عملیات حفاری، نصب میخ های فولادی و تزریق دوغاب در مدت زمان کوتاهی انجام می شود و همین موضوع باعث کاهش زمان اجرای پروژه خواهد شد.
صرفه اقتصادی
در بسیاری از پروژه های گودبرداری، هزینه اجرای نیلینگ نسبت به روش هایی مانند دیوار دیافراگمی یا شمع کوبی کمتر است. به همین دلیل، این روش برای بسیاری از پروژه های ساختمانی از نظر اقتصادی مقرون به صرفه محسوب می شود.
مناسب برای فضاهای محدود
نیلینگ به تجهیزات حجیم و فضای کاری گسترده نیاز ندارد. به همین دلیل، در پروژه های شهری که فضای اجرا محدود است یا ساختمان های مجاور در فاصله کمی قرار دارند، یکی از بهترین گزینه های پایدارسازی گود به شمار می رود.
افزایش ایمنی گودبرداری
اجرای صحیح نیلینگ باعث افزایش پایداری دیواره های گود، کاهش احتمال ریزش خاک و محافظت از ساختمان ها و تاسیسات مجاور می شود. این موضوع نقش مهمی در افزایش ایمنی کارگاه و کاهش ریسک پروژه دارد.
قابلیت اجرا در انواع پروژه های عمرانی
از روش نیلینگ می توان در پروژه های ساختمانی، تونل سازی، راه سازی، مترو، دیوارهای حائل و تثبیت شیب های طبیعی استفاده کرد و در بسیاری از شرایط زمین شناسی عملکرد مناسبی از خود نشان می دهد.
معایب نیلینگ
نیاز به مطالعات ژئوتکنیکی دقیق
موفقیت اجرای نیلینگ به بررسی دقیق شرایط خاک و طراحی مهندسی وابسته است. بدون انجام مطالعات ژئوتکنیک، احتمال کاهش عملکرد سیستم و بروز مشکلات اجرایی افزایش می یابد.
محدودیت در برخی انواع خاک
نیلینگ در خاک های بسیار سست، خاک های با چسبندگی کم، خاک های ریزدانه اشباع یا مناطقی با سطح آب زیرزمینی بالا ممکن است کارایی مطلوبی نداشته باشد و در این شرایط استفاده از روش های دیگر توصیه می شود.
نیاز به اجرای تخصصی
اجرای نیلینگ باید توسط تیم های متخصص و با تجهیزات مناسب انجام شود. هرگونه خطا در حفاری، نصب میخ ها، تزریق دوغاب یا اجرای شاتکریت می تواند ایمنی گود را کاهش دهد.
احتمال خوردگی میخ های فولادی
در صورت نفوذ رطوبت یا اجرای نامناسب سیستم محافظت، میخ های فولادی ممکن است در طول زمان دچار خوردگی شوند. به همین دلیل، استفاده از پوشش های محافظ، تزریق اصولی دوغاب و رعایت استانداردهای اجرایی برای افزایش دوام سیستم ضروری است.
در مجموع، نیلینگ زمانی بهترین عملکرد را دارد که شرایط خاک، عمق گود، وضعیت آب زیرزمینی و مشخصات پروژه به دقت بررسی شده و طراحی و اجرای آن مطابق ضوابط مهندسی انجام شود. در این صورت، این روش می تواند راهکاری ایمن، سریع و اقتصادی برای پایدارسازی گود و تثبیت خاک باشد.
تجهیزات مورد نیاز نیلینگ سازه
برای اجرای پروژه های نیلینگ خاک، تجهیزات خاصی مورد نیاز است که شامل موارد زیر می شود:
۱- دستگاه حفاری: دستگاه های حفاری برای ایجاد حفره های عمیق در زمین استفاده می شوند. این حفره ها برای نصب میخ های فولادی ضروری هستند. دستگاه های حفاری می توانند بر اساس نوع خاک و شرایط محیطی متفاوت باشند.
۲- میخ های فولادی: این میخ ها معمولا از فولاد با مقاومت بالا ساخته می شوند و در حفره های ایجاد شده قرار داده می شوند.
۳- بتن پاششی (Shotcrete): این ماده برای پوشش دهی و تقویت دیواره های حفره ها استفاده میشود. بتن پاششی به صورت خودکار و با فشار بالا روی سطح دیوارها اعمال می شود تا استحکام بیشتری ایجاد کند.
پیشنهاد ناشر
ممکن است این را نیز بپسندید: روش محاسبه زمان قالب برداری سازه ها
۴- سیستم های تزریق: برای تثبیت میخ ها، ممکن است نیاز به سیستم های تزریق برای پر کردن حفره ها با ملات یا دیگر مواد تقویتی وجود داشته باشد.
۵- تجهیزات ایمنی: به منظور اطمینان از ایمنی کارگران و افراد در اطراف، تجهیزات ایمنی شامل کلاه های ایمنی، دستکش ها و لباس های حفاظتی لازم است.
۶- تجهیزات قالب حمل: یکی از مزایای نیلینگ این است که معمولا به تجهیزات بزرگ و سنگین نیاز ندارد. تجهیزات کوچکتر و قابل حمل معمولا به راحتی در محل های شلوغ و دارای محدودیت فضا قابل استفاده هستند.
در دنیای امروز، نیلینگ به عنوان یک روش کارآمد برای تقویت خاک و بهبود پایداری پروژه های عمرانی شناخته می شود. با توجه به چالش های موجود در مهندسی ژئوتکنیک، این تکنیک نه تنها به تقویت شیب ها و دیوارهای نگهدارنده کمک می کند، بلکه به حفظ ایمنی و پایداری سازه ها در طولانی مدت نیز کمک شایانی می نماید.
با توجه به این مزایا، نیلینگ به عنوان یک انتخاب پایدار و ایمن در مهندسی عمران مورد توجه قرار گرفته و به تقویت زیرساخت ها و کاهش خطرات طبیعی کمک می کند. در نهایت، این تکنیک نه تنها به بهبود ایمنی سازه ها کمک می کند، بلکه به عنوان یک روش نوین در پروژه های بزرگ و مهم عمرانی، جایگاه ویژه ای یافته است.
