نصب براکت قالب‌بندی دیوار بتنی | مراحل و نکات اجرایی
نحوه نصب براکت قالب‌بندی در دیوارهای بتنی؛ مراحل و نکات اجرایی
نصب براکت قالب‌بندی یکی از مراحل مهم در اجرای برخی سیستم‌های قالب‌بندی دیوارهای بتنی و ایجاد سکوهای کار در ارتفاع است. براکت پس از اتصال به محل پیش‌بینی‌شده در سازه، می‌تواند تکیه‌گاه مورد نیاز برای استقرار اجزای مشخص‌شده در طراحی سیستم را فراهم کند. عملکرد صحیح این مجموعه به انتخاب براکت مناسب، وضعیت بتن محل اتصال، نوع اتصالات و رعایت جزئیات نصب وابسته است.
در اجرای دیوارهای بتنی، نمی‌توان محل نصب، فاصله براکت‌ها یا نوع اتصال را صرفاً بر اساس تجربه کارگاهی تعیین کرد. این موارد باید با توجه به نقشه اجرایی، مشخصات براکت، بارهای واردشده و شرایط سازه بررسی شوند. به همین دلیل، روش نصب براکت قالب‌بندی در مدل‌ها و سیستم‌های مختلف ممکن است تفاوت داشته باشد.
در این راهنما، مراحل آماده‌سازی و نصب براکت، بررسی محل اتصال، کنترل قطعات، نصب اجزای مکمل و نکات مهم هنگام بهره‌برداری توضیح داده می‌شود. اگر قصد بررسی مدل‌ها، ابعاد، وزن و مشخصات فنی را دارید، می‌توانید صفحه براکت قالب‌بندی را نیز مطالعه کنید.
براکت قالب‌بندی در زمان نصب چه وظیفه‌ای دارد؟

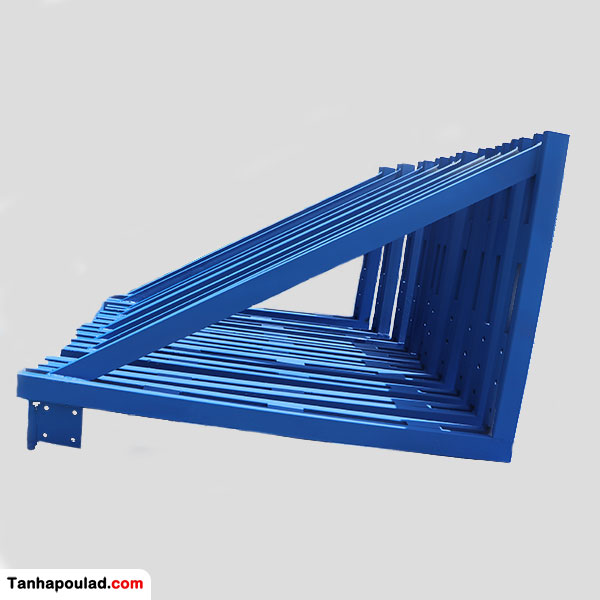

براکت قالب‌بندی یک عضو فلزی است که در برخی سیستم‌های اجرای سازه‌های بتنی برای ایجاد تکیه‌گاه و محل استقرار تجهیزات اجرایی استفاده می‌شود. در پروژه‌هایی که عملیات قالب‌بندی و بتن‌ریزی در ارتفاع انجام می‌شود، ممکن است براکت بخشی از مجموعه نگهدارنده سکوی کار یا اجزای پشتیبان سیستم باشد.
نکته مهم در نصب براکت قالب‌بندی شناخت وظیفه واقعی آن در مجموعه است. همه براکت‌ها برای تحمل یک نوع بار طراحی نشده‌اند. برای مثال، براکتی که به‌عنوان تکیه‌گاه سکوی کار استفاده می‌شود، لزوماً برای تحمل بارهای ناشی از فشار بتن تازه یا پشتیبانی مستقیم از تمام اجزای قالب مناسب نیست؛ مگر اینکه این عملکرد در طراحی همان مدل پیش‌بینی شده باشد.
به همین دلیل، پیش از شروع نصب باید مشخص شود که براکت قرار است چه اجزایی را نگهداری کند، بارهای واردشده از چه مسیری به سازه منتقل می‌شوند و اتصال آن به بتن با چه مکانیزمی انجام خواهد شد.
پیش از نصب براکت قالب‌بندی چه مواردی باید بررسی شود؟
پیش از شروع عملیات، نقشه اجرایی و مشخصات براکت باید بررسی شوند. نصب براکت بدون شناخت نوع اتصال و شرایط محل استقرار آن می‌تواند باعث ایجاد مشکل در هم‌راستایی، درگیری قطعات و انتقال بار شود. موارد زیر از مهم‌ترین کنترل‌های پیش از نصب هستند.
۱- بررسی نقشه و جزئیات اجرایی
در نقشه سیستم باید محل نصب براکت، تعداد مورد نیاز، فاصله بین نقاط اتصال، جهت قرارگیری و نوع تجهیزات متصل به آن مشخص شده باشد. همچنین باید روشن باشد که براکت برای استقرار سکوی کار، پشتیبانی اجزای قالب یا وظیفه دیگری استفاده می‌شود.
فاصله براکت‌ها را نمی‌توان برای تمام پروژه‌ها یکسان در نظر گرفت. این فاصله به نوع براکت، بارهای مرده و بهره‌برداری، ابعاد سکوی کار، نحوه توزیع بار، مشخصات اتصال و ظرفیت تکیه‌گاه وابسته است. بنابراین تعیین فاصله نصب باید بر اساس نقشه و محاسبات سیستم انجام شود.
۲- بررسی وضعیت بتن و محل اتصال
اگر براکت قرار است به بتن سخت‌شده متصل شود، وضعیت بتن در محل نصب باید پیش از اجرا بررسی شود. وجود ترک، خردشدگی، کرموشدگی، آسیب موضعی یا فاصله نامناسب از لبه بتن می‌تواند بر عملکرد اتصال اثر بگذارد.
در اتصالاتی که با بولت یا انکر پس از بتن‌ریزی اجرا می‌شوند، مقاومت بتن، ضخامت عضو، فاصله از لبه، عمق کاشت و مشخصات سیستم اتصال باید مطابق طراحی بررسی شوند. محل سوراخ‌کاری نیز باید از نظر وجود میلگرد و سایر اجزای مدفون کنترل شود. جابه‌جایی میلگرد یا تغییر محل اتصال بدون تأیید فنی مجاز نیست.
در برخی سیستم‌ها، قطعه اتصال یا انکربولت پیش از بتن‌ریزی در محل مورد نظر تعبیه می‌شود. در چنین حالتی، موقعیت و نحوه مهار قطعه مدفون باید از مرحله آرماتوربندی و قالب‌بندی اولیه کنترل شود تا پس از بتن‌ریزی امکان اتصال صحیح براکت وجود داشته باشد.
۳- کنترل سلامت براکت و قطعات اتصال
پیش از نصب، بدنه براکت باید از نظر تغییر شکل، ترک، شکستگی، خوردگی شدید و آسیب‌های احتمالی ناشی از حمل یا استفاده قبلی بررسی شود. محل جوش‌ها، صفحات اتصال و قطعاتی که بار را منتقل می‌کنند نیز باید کنترل شوند.
پیچ‌ها، رزوه‌ها و سایر اجزای اتصال باید سالم باشند و با مدل براکت تطابق داشته باشند. استفاده از پیچ آسیب‌دیده، قطعه تغییرشکل‌یافته یا متعلقات نامتناسب می‌تواند مانع درگیری صحیح اتصال شود.
مراحل نصب براکت قالب‌بندی روی دیوار بتنی
مراحل زیر یک چارچوب عمومی برای کنترل و اجرای نصب براکت در سیستم‌های متصل به سازه بتنی است. جزئیات نهایی باید با توجه به نوع محصول، مکانیزم اتصال و دستورالعمل فنی همان سیستم تعیین شود؛ زیرا همه مدل‌های براکت از روش نصب یکسانی استفاده نمی‌کنند.
مرحله اول: تعیین موقعیت دقیق براکت
ابتدا محل نصب هر براکت بر اساس نقشه اجرایی روی دیوار یا عضو بتنی مشخص می‌شود. در این مرحله باید ارتفاع نصب، فاصله نقاط اتصال، راستای قرارگیری و تراز مورد نیاز کنترل شود.
علامت‌گذاری دقیق اهمیت زیادی دارد؛ زیرا اختلاف ارتفاع یا جابه‌جایی محل نصب می‌تواند باعث ناهماهنگی سکو، دشواری اتصال اجزای بعدی و ایجاد وضعیت نامناسب در توزیع بار شود. محل اتصال باید به‌گونه‌ای انتخاب شود که با جزئیات سازه و محدودیت‌های اجرایی تداخل نداشته باشد.
مرحله دوم: آماده‌سازی محل اتصال
پس از تعیین موقعیت، محل اتصال باید برای نصب آماده شود. در سیستم‌هایی که قطعه مدفون دارند، موقعیت و سلامت قطعه اتصال از قبل کنترل می‌شود. در سیستم‌های دارای اتصال پس از بتن‌ریزی نیز آماده‌سازی محل باید دقیقاً مطابق نقشه و مشخصات فنی انکر یا بولت انجام شود.
در صورت نیاز به سوراخ‌کاری، قطر، عمق و فاصله سوراخ‌ها از لبه عضو بتنی باید مطابق مشخصات اتصال باشد. پاک‌سازی سوراخ و اجرای مراحل نصب انکر نیز باید طبق دستورالعمل سازنده همان سیستم انجام شود. نمی‌توان برای تمام انکرها یک عمق کاشت یا روش نصب ثابت در نظر گرفت.
مرحله سوم: نصب و کنترل قطعات اتصال
پس از آماده‌سازی محل، قطعات اتصال براکت نصب می‌شوند. نوع قطعات مورد استفاده به طراحی محصول بستگی دارد و ممکن است شامل بولت، پیچ، قطعه مدفون یا مجموعه اختصاصی اتصال باشد.
در برخی مدل‌های براکت، مجموعه اتصال می‌تواند از قطعاتی مانند پیچ درونی، مخروطی، بادامک و پیچ بیرونی تشکیل شده باشد. ترتیب قرارگیری و نحوه درگیری این قطعات باید مطابق ساختار همان مدل انجام شود. استفاده از قطعات مشابه اما ناسازگار، حتی در صورت شباهت ظاهری، جایگزین مناسبی برای متعلقات اصلی نیست.
برای آشنایی با مشخصات مدل‌ها و اجزای اتصال، بخش مشخصات فنی و متعلقات براکت قالب‌بندی را بررسی کنید.
مرحله چهارم: قرار دادن براکت در محل نصب
پس از آماده‌شدن محل اتصال و کنترل قطعات، بدنه براکت در موقعیت تعیین‌شده قرار می‌گیرد. در این مرحله باید سطح و جهت قرارگیری براکت با نقشه اجرایی مطابقت داشته باشد و قطعه به‌درستی روی مجموعه اتصال بنشیند.
اگر براکت دارای محل نشیمن، صفحه اتصال یا اجزای قفل‌شونده است، باید از درگیری کامل و صحیح آنها اطمینان حاصل شود. اعمال ضربه برای جا انداختن اجباری قطعات یا استفاده از ابزار نامناسب می‌تواند به بدنه و اجزای اتصال آسیب بزند.
مرحله پنجم: تثبیت اتصال براکت به سازه
پس از قرارگیری براکت، اتصال آن باید طبق دستورالعمل سیستم تثبیت شود. در مدل‌های مختلف ممکن است از پیچ و بولت، قطعات اتصال اختصاصی یا مکانیزم‌های قفل‌شونده استفاده شود. مقدار سفت‌کردن اتصالات، ترتیب بستن پیچ‌ها و روش کنترل نهایی باید از مشخصات فنی همان اتصال پیروی کند.
استفاده از گشتاور سفت‌کردن حدسی یا جایگزینی پیچ و مهره با قطعه‌ای که مشخصات آن تأیید نشده است، توصیه نمی‌شود. همچنین باید بررسی شود که اتصال پس از نصب دارای لقی غیرمجاز، درگیری ناقص یا نشانه‌ای از آسیب نباشد.
در سیستم‌هایی که از بولت قالب‌بندی استفاده می‌کنند، نوع و مشخصات بولت باید با جزئیات اتصال براکت هماهنگ باشد. هر بولتی صرفاً به دلیل تناسب ظاهری یا امکان بسته‌شدن، برای اتصال مورد نظر مناسب نیست.
مرحله ششم: نصب اجزای تکمیلی و سکوی کار
پس از تثبیت براکت‌ها، اجزای تکمیلی که در طراحی سیستم پیش‌بینی شده‌اند نصب می‌شوند. این اجزا می‌توانند شامل تیرهای واسط، اعضای نگهدارنده، کف سکوی کار یا تجهیزات محافظتی باشند. نحوه استقرار آنها باید با نقشه اجرایی و ظرفیت مجاز براکت هماهنگ باشد.
در صورتی که براکت برای نگهداری سکوی کار استفاده می‌شود، سطح کار باید از نظر استقرار مناسب، مهارشدن و نبود قطعات لق بررسی شود. همچنین الزامات مربوط به حفاظ لبه، جان‌پناه و سایر تجهیزات محافظتی باید پیش از بهره‌برداری اجرا شوند.
مرحله هفتم: کنترل نهایی پیش از استفاده
پس از پایان نصب، مجموعه باید پیش از قرار گرفتن در معرض بار مورد بازرسی قرار گیرد. در این بازبینی، محل اتصال به بتن، درگیری قطعات، وضعیت جوش‌ها، راستای براکت، تراز اجزای نصب‌شده و وضعیت تجهیزات محافظتی کنترل می‌شود.
همچنین باید اطمینان حاصل شود که تعداد و فاصله براکت‌های نصب‌شده با نقشه اجرایی مطابقت دارد و هیچ‌یک از اعضا تحت تغییر شکل یا بارگذاری پیش‌بینی‌نشده قرار نگرفته‌اند. بهره‌برداری از مجموعه تنها پس از تأیید شرایط نصب و ایمنی آن انجام می‌شود.
نکات فنی مهم در اتصال براکت به دیوار بتنی
کیفیت نصب براکت قالب‌بندی فقط به درست قرار گرفتن قطعه در محل خود محدود نمی‌شود. اتصال باید بتواند نیروهای واردشده را از براکت به عضو بتنی منتقل کند و در شرایط پیش‌بینی‌شده عملکرد مناسبی داشته باشد. به همین دلیل، چند موضوع فنی باید در طراحی و اجرای اتصال مورد توجه قرار گیرد.
بررسی ظرفیت محل اتصال
مقاومت بدنه براکت به‌تنهایی برای ارزیابی ایمنی مجموعه کافی نیست. محل اتصال به بتن، نوع بولت یا انکر، فاصله از لبه، عمق مهاری و وضعیت عضو بتنی نیز در عملکرد نهایی مجموعه نقش دارند. ممکن است بدنه براکت از نظر ابعاد مناسب باشد، اما محل اتصال یا بتن تکیه‌گاه ظرفیت لازم را نداشته باشد.
توجه به خروج از مرکزیت بار
در برخی آرایش‌ها، بار واردشده به براکت در فاصله‌ای از سطح اتصال قرار می‌گیرد. این موضوع می‌تواند علاوه بر نیروی مستقیم، لنگر نیز در اتصال ایجاد کند. بنابراین در طراحی و نصب باید محل اعمال بار، طول بازوی آن و نحوه انتقال نیرو به سازه در نظر گرفته شود.
رعایت فاصله و هم‌راستایی براکت‌ها
فاصله براکت‌ها باید با ظرفیت مجاز هر براکت، مشخصات اجزای متصل‌شده و بارگذاری سیستم هماهنگ باشد. نصب نامنظم یا خارج از تراز ممکن است موجب توزیع غیریکنواخت بار بین تکیه‌گاه‌ها شود. به همین دلیل، کنترل موقعیت و هم‌راستایی براکت‌ها پیش از نصب کف یا سایر اجزا ضروری است.
سازگاری قطعات اتصال
پیچ، بولت، مخروطی، بادامک و سایر اجزای اتصال باید متعلق به همان مکانیزم یا از نظر فنی برای آن تأیید شده باشند. استفاده از قطعات ناسازگار ممکن است باعث درگیری ناقص رزوه، لقی اتصال یا کاهش اطمینان از عملکرد مجموعه شود.
اشتباهات رایج هنگام نصب براکت قالب‌بندی
بخشی از مشکلات اجرایی به خود محصول مربوط نیست، بلکه در مرحله انتخاب محل اتصال، آماده‌سازی یا نصب رخ می‌دهد. مهم‌ترین خطاهایی که باید در زمان اجرای براکت کنترل شوند عبارت‌اند از:
| خطای اجرایی | پیامد احتمالی | روش پیشگیری |
|---|---|---|
| تعیین محل نصب بدون نقشه | قرارگیری نامناسب براکت و ناهماهنگی اجزای بعدی | استفاده از نقشه اجرایی و کنترل موقعیت پیش از نصب |
| انتخاب اتصال نامتناسب | درگیری ناقص یا عملکرد نامطمئن اتصال | استفاده از قطعات اتصال سازگار با مدل براکت و طراحی سیستم |
| بی‌توجهی به وضعیت بتن | کاهش اطمینان از مهار اتصال در سازه | کنترل مقاومت و سلامت بتن و بررسی شرایط محل اتصال |
| تغییر فاصله براکت‌ها بدون تأیید | تغییر توزیع بار و افزایش بار واردشده به بعضی تکیه‌گاه‌ها | رعایت فاصله‌های تعیین‌شده در نقشه و محاسبات سیستم |
| استفاده از براکت آسیب‌دیده | احتمال کاهش عملکرد قطعه یا اتصال | بازرسی بدنه، جوش‌ها و قطعات اتصال پیش از نصب |
| بارگذاری پیش از کنترل نهایی | استفاده از مجموعه‌ای که هنوز از نظر نصب و اتصال تأیید نشده است | بازرسی کامل مجموعه و تأیید آن پیش از بهره‌برداری |
| تغییر قطعات یا روش نصب در کارگاه | خروج مجموعه از وضعیت طراحی‌شده | دریافت تأیید فنی برای هرگونه تغییر در اتصال یا آرایش براکت‌ها |
نکات ایمنی هنگام استفاده از براکت نصب‌شده
پس از نصب براکت، کنترل ایمنی باید در طول استفاده نیز ادامه داشته باشد. مجموعه‌ای که در ابتدای کار به‌درستی نصب شده است، ممکن است در اثر ضربه، جابه‌جایی تجهیزات، شل‌شدن اتصالات یا بارگذاری خارج از محدوده طراحی دچار تغییر وضعیت شود.
- از بارگذاری بیش از ظرفیت مجاز اعلام‌شده برای سیستم خودداری شود.
- مصالح و تجهیزات روی سکو مطابق محدودیت‌های طراحی و به‌صورت کنترل‌شده توزیع شوند.
- از وارد کردن ضربه یا اعمال بارهای ناگهانی و پیش‌بینی‌نشده به براکت خودداری شود.
- وضعیت اتصالات، بدنه براکت و اجزای سکوی کار به‌صورت دوره‌ای کنترل شود.
- حفاظ لبه، جان‌پناه و تجهیزات محافظتی مورد نیاز پیش از استفاده از سکو نصب و بررسی شوند.
- در صورت مشاهده تغییر شکل، ترک، لقی یا آسیب در قطعات، استفاده از مجموعه تا زمان بررسی فنی متوقف شود.
رعایت این موارد به‌ویژه در پروژه‌هایی که قالب‌بندی و عملیات اجرایی در ارتفاع انجام می‌شود اهمیت دارد. براکت و سکوی متصل به آن باید به‌عنوان یک مجموعه واحد بررسی شوند و کنترل ایمنی نباید تنها به بدنه فلزی براکت محدود شود.
باز کردن و جمع‌آوری براکت پس از پایان کار
جمع‌آوری براکت نیز باید بر اساس ترتیب اجرایی و دستورالعمل سیستم انجام شود. پیش از باز کردن، لازم است بارهای واردشده به براکت و اجزای متصل به آن برداشته شوند و از نبود بار معلق یا تکیه‌گاه وابسته به مجموعه اطمینان حاصل شود.
پس از تخلیه بار و ایمن‌سازی محدوده، اتصالات مطابق ترتیب تعیین‌شده باز می‌شوند. وارد کردن ضربه شدید، باز کردن ناگهانی قطعات تحت بار یا رها کردن کنترل‌نشده براکت می‌تواند به محصول، سازه یا افراد حاضر در محل آسیب وارد کند.
پس از جمع‌آوری، بدنه براکت، محل جوش‌ها، صفحات اتصال و متعلقات باید بررسی شوند. قطعات سالم و قابل استفاده را می‌توان پس از تأیید وضعیت فنی برای پروژه بعدی نگهداری کرد. قطعات تغییرشکل‌یافته یا آسیب‌دیده نباید بدون بررسی و تأیید فنی دوباره وارد چرخه استفاده شوند.
برای انتخاب براکت مناسب چه مشخصاتی باید بررسی شود؟
روش نصب براکت قالب‌بندی زمانی قابل اجراست که مدل انتخاب‌شده با سیستم مورد استفاده تناسب داشته باشد. نوع ساختار، ابعاد، وزن، مشخصات اتصال و کیفیت ساخت از جمله مواردی هستند که پیش از تهیه محصول باید بررسی شوند.
برای مشاهده مدل‌ها و بررسی مشخصات فنی، وزن و اطلاعات مربوط به براکت قالب‌بندی به صفحه محصول تنها پولاد مراجعه کنید. در آن صفحه، اطلاعات مربوط به انواع براکت، متعلقات، عوامل مؤثر بر قیمت و راه‌های استعلام خرید ارائه شده است.
همچنین در انتخاب تجهیزات مکمل قالب‌بندی، مشخصات سایر اجزای سیستم نیز اهمیت دارد. برای آشنایی بیشتر با برخی تجهیزات مرتبط می‌توانید صفحات لوازم و تجهیزات قالب‌بندی بتن، سولجر قالب‌بندی و واشر کاس را مطالعه کنید.
سؤالات متداول درباره نصب براکت قالب‌بندی
براکت قالب‌بندی را چگونه به دیوار بتنی متصل می‌کنند؟
روش اتصال به طراحی براکت و سیستم اجرایی بستگی دارد. در بعضی مدل‌ها از قطعات مدفون در بتن و در برخی دیگر از بولت یا سیستم اتصال پس از بتن‌ریزی استفاده می‌شود. نوع اتصال، عمق مهاری و جزئیات نصب باید مطابق نقشه و مشخصات فنی همان سیستم باشد.
فاصله نصب براکت‌های قالب‌بندی چقدر باید باشد؟
فاصله نصب عدد ثابتی برای تمام براکت‌ها نیست. این فاصله با توجه به ظرفیت براکت، نوع اتصال، بارگذاری، ابعاد سکوی کار و مشخصات اجزای متصل‌شده تعیین می‌شود و باید در نقشه اجرایی یا محاسبات سیستم مشخص شده باشد.
آیا می‌توان براکت را روی هر نوع دیوار بتنی نصب کرد؟
خیر. وضعیت و مقاومت بتن، ضخامت عضو، فاصله محل اتصال از لبه، وجود ترک یا آسیب و نوع سیستم مهاری باید بررسی شود. مناسب بودن محل نصب باید پیش از اجرا توسط مسئول فنی پروژه تأیید شود.
آیا نصب تمام مدل‌های براکت به یک روش انجام می‌شود؟
خیر. براکت‌های مختلف ممکن است از نظر ساختار، محل اتصال و مکانیزم تثبیت تفاوت داشته باشند. روش نصب باید بر اساس طراحی و دستورالعمل همان مدل انتخاب شود.
بعد از نصب براکت چه مواردی باید کنترل شوند؟
وضعیت اتصال به سازه، درگیری کامل قطعات، تراز و راستای براکت، سلامت بدنه و جوش‌ها، فاصله براکت‌ها و ایمنی اجزای نصب‌شده باید کنترل شوند. بهره‌برداری پس از تأیید نهایی مجموعه انجام می‌شود.
آیا براکت پس از جمع‌آوری قابل استفاده مجدد است؟
در صورت سالم بودن بدنه، جوش‌ها و قطعات اتصال و تأیید وضعیت فنی، امکان استفاده مجدد از براکت وجود دارد. قطعات آسیب‌دیده یا تغییرشکل‌یافته باید پیش از استفاده مجدد بررسی شوند.
جمع‌بندی
برای اجرای صحیح نصب براکت قالب‌بندی باید محل اتصال، وضعیت بتن، نوع قطعات مهاری، موقعیت براکت‌ها و اجزای متصل‌شده به آن به‌صورت یک مجموعه بررسی شوند. انتخاب براکت بدون توجه به نوع کاربرد یا نصب آن بدون رعایت جزئیات فنی، می‌تواند عملکرد مورد انتظار سیستم را تحت تأثیر قرار دهد.
بنابراین پیش از اجرا، نقشه و مشخصات فنی را بررسی کنید، در زمان نصب از قطعات اتصال سازگار استفاده کنید و پس از پایان کار، مجموعه را از نظر تراز، درگیری اتصالات و شرایط ایمنی کنترل کنید. برای بررسی انواع، ابعاد، وزن و قیمت مدل‌های موجود نیز به صفحه براکت قالب‌بندی تنها پولاد مراجعه کنید.
