کنترل کیفیت بتن یکی از مهم ترین مراحل در اجرای پروژه های عمرانی است؛ زیرا دوام، مقاومت و ایمنی هر سازه بتنی به کیفیت بتن آن وابسته است. امروزه با توسعه فناوری های نوین، روش های غیرمخرب (NDT) جایگزین بسیاری از آزمایش های سنتی شده اند و این امکان را فراهم کرده اند که بدون تخریب سازه، وضعیت داخلی بتن بررسی شود. این روش ها علاوه بر کاهش هزینه های بازرسی، دقت بیشتری در شناسایی عیوب پنهان مانند ترک ها، حفره ها، نواحی کرمو، نفوذ رطوبت و ضعف تراکم بتن دارند.
یکی از پیشرفته ترین روش های ارزیابی غیرمخرب، طیف نگاری بتن است. این فناوری با تحلیل امواج و داده های بازتابی، اطلاعات ارزشمندی از ساختار داخلی بتن ارائه می دهد و به مهندسان کمک می کند تا کیفیت بتن را بدون آسیب رساندن به سازه ارزیابی کنند. به همین دلیل، امروزه از طیف نگاری در پروژه های عمرانی، پل ها، تونل ها، ساختمان های بلند و حتی سازه های تاریخی استفاده می شود.
طیف نگاری بتن چیست؟
طیف نگاری بتن (Concrete Spectroscopy) یکی از روش های نوین آزمایش غیرمخرب بتن است که برای بررسی ساختار داخلی، کیفیت و ویژگی های فیزیکی و شیمیایی بتن مورد استفاده قرار می گیرد. در این روش، با استفاده از امواج الکترومغناطیسی یا سایر فناوری های طیف سنجی، اطلاعات دقیقی از وضعیت داخلی بتن به دست می آید؛ بدون آنکه آسیبی به سازه وارد شود.
دستگاه طیف نگاری با ارسال امواج به داخل بتن و تحلیل سیگنال های بازتاب شده، عواملی مانند یکنواختی بتن، میزان تراکم، وجود ترک های داخلی، حفره ها، نواحی کرمو، رطوبت و سایر ناپیوستگی ها را شناسایی می کند. نتایج این بررسی ها به مهندسان کمک می کند تا کیفیت اجرای بتن را ارزیابی کرده و در صورت وجود ایراد، پیش از گسترش آسیب اقدامات اصلاحی انجام دهند.
یکی از مهم ترین مزایای طیف نگاری بتن، امکان شناسایی عیوبی است که با بازرسی چشمی یا حتی برخی آزمایش های معمول قابل تشخیص نیستند. به همین دلیل این روش در کنترل کیفیت پروژه های جدید، ارزیابی سازه های در حال بهره برداری، پایش پل ها، تونل ها، سدها، ساختمان های بلند و همچنین بررسی سازه های تاریخی و ارزشمند کاربرد گسترده ای دارد.
با افزایش اهمیت کنترل کیفیت در صنعت ساختمان، طیف نگاری بتن به یکی از ابزارهای تخصصی مهندسان عمران و آزمایشگاه های بتن تبدیل شده است. استفاده از این فناوری علاوه بر افزایش ایمنی سازه، باعث کاهش هزینه های تعمیرات، افزایش عمر مفید ساختمان و تصمیم گیری دقیق تر برای نگهداری و مقاوم سازی سازه های بتنی می شود.
پیشنهاد ناشر
ممکن است این را نیز بپسندید: جک سقفی
چرا طیف نگاری بتن انجام می شود؟
طیف نگاری بتن با هدف ارزیابی کیفیت، تشخیص عیوب داخلی و افزایش ایمنی سازه های بتنی انجام می شود. این روش به دلیل غیرمخرب بودن، امکان بررسی دقیق وضعیت بتن را بدون ایجاد آسیب فراهم می کند و به مهندسان کمک می کند تا پیش از بروز مشکلات جدی، اقدامات لازم را انجام دهند. مهم ترین کاربردهای طیف نگاری بتن عبارت اند از:
شناسایی عیوب داخلی بتن
طیف نگاری می تواند ترک های داخلی، حفره ها، کرموشدگی، نواحی با تراکم پایین و سایر ناپیوستگی های بتن را شناسایی کند. تشخیص زودهنگام این مشکلات از گسترش آسیب و کاهش مقاومت سازه جلوگیری می کند.
کنترل کیفیت اجرای بتن
یکی از مهم ترین کاربردهای این روش، بررسی کیفیت بتن اجرا شده و اطمینان از مطابقت آن با مشخصات فنی، استانداردهای پروژه و الزامات طراحی است. این موضوع در پروژه های بزرگ عمرانی اهمیت ویژه ای دارد.
پیشگیری از خرابی های آینده
بسیاری از آسیب های داخلی بتن در مراحل اولیه با چشم قابل مشاهده نیستند. طیف نگاری بتن این عیوب پنهان را شناسایی کرده و امکان برنامه ریزی برای تعمیر یا مقاوم سازی را قبل از بروز خسارت های سنگین فراهم می کند.
ارزیابی سازه های قدیمی و تاریخی
در بررسی ساختمان ها، پل ها، تونل ها و سایر سازه های قدیمی، طیف نگاری بتن بدون نیاز به تخریب، اطلاعات ارزشمندی از وضعیت داخلی بتن ارائه می دهد و به انتخاب بهترین روش نگهداری یا مرمت کمک می کند.
بررسی دوام و عملکرد بتن
نتایج حاصل از طیف نگاری می تواند در ارزیابی دوام بتن، کیفیت اجرا، یکنواختی ساختار داخلی و عملکرد سازه در برابر شرایط محیطی و بارهای مختلف مورد استفاده قرار گیرد. این اطلاعات نقش مهمی در افزایش طول عمر و ایمنی سازه های بتنی دارند.
پیشنهاد ناشر
ممکن است این را نیز بپسندید: بتن لیتراکن چیست؟
روش های طیف نگاری بتن
برای ارزیابی دقیق کیفیت بتن، روش های مختلفی در طیف نگاری مورد استفاده قرار می گیرند که هر کدام اطلاعات متفاوتی از ویژگی های شیمیایی و فیزیکی بتن ارائه می دهند. انتخاب روش مناسب به هدف آزمایش، نوع نمونه و اطلاعات مورد نیاز بستگی دارد. در ادامه با رایج ترین روش های طیف نگاری بتن آشنا می شویم.
۱- طیف سنجی مادون قرمز تبدیل فوریه (FTIR)
طیف سنجی مادون قرمز تبدیل فوریه (FTIR) یکی از دقیق ترین روش ها برای شناسایی ترکیبات شیمیایی بتن است. در این روش، اشعه مادون قرمز به نمونه تابیده شده و الگوی جذب آن مورد بررسی قرار می گیرد. هر ترکیب شیمیایی طیف جذب منحصر به فردی دارد و همین موضوع امکان شناسایی دقیق مواد تشکیل دهنده بتن را فراهم می کند.
از FTIR برای بررسی محصولات هیدراتاسیون سیمان، شناسایی مواد افزودنی، ارزیابی واکنش های شیمیایی، تشخیص کربناته شدن و بررسی تغییرات ناشی از فرسایش یا حملات شیمیایی استفاده می شود.
۲- طیف سنجی فرابنفش – مرئی (UV-Vis)

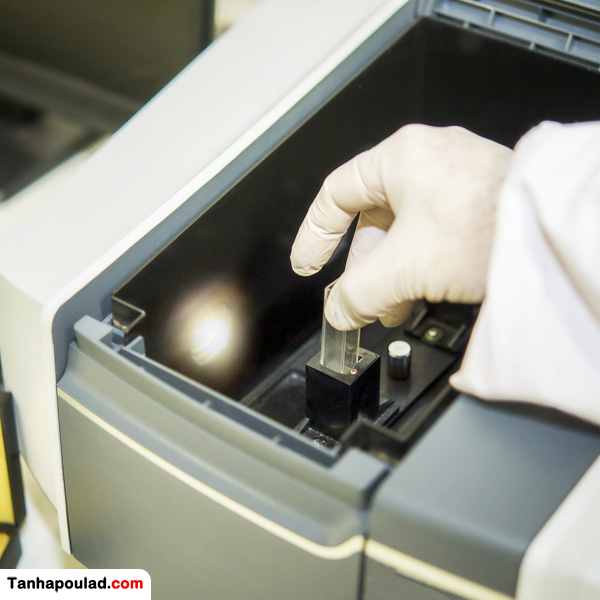

طیف سنجی فرابنفش – مرئی (UV-Vis) بر پایه اندازه گیری میزان جذب نور در محدوده فرابنفش و مرئی انجام می شود. این روش بیشتر برای بررسی ترکیبات محلول، افزودنی های شیمیایی و محصولات واکنش های سیمان در آزمایشگاه های بتن کاربرد دارد.
با استفاده از UV-Vis می توان تغییرات شیمیایی بتن، میزان هیدراتاسیون، حضور برخی یون ها و آلاینده ها و کیفیت مواد اولیه را ارزیابی کرد. این روش معمولا در کنار سایر آزمون های آزمایشگاهی و غیرمخرب برای تحلیل دقیق تر کیفیت و دوام بتن مورد استفاده قرار می گیرد.
نکته: روش های FTIR و UV-Vis به تنهایی تمامی ویژگی های بتن را مشخص نمی کنند و معمولا در کنار سایر آزمایش های کنترل کیفیت مانند التراسونیک، چکش اشمیت و رادار نفوذی بتن (GPR) به کار گرفته می شوند تا نتیجه ای دقیق تر از وضعیت سازه به دست آید.
پیشنهاد ناشر
ممکن است این را نیز بپسندید: مهم ترین دلایل سفید شدن و شوره بتن
۳- طیف سنجی رزونانس مغناطیسی هسته ای (NMR)
طیف سنجی رزونانس مغناطیسی هسته ای (NMR) یکی از دقیق ترین روش های بررسی ساختار مولکولی بتن است. این روش با استفاده از میدان مغناطیسی و امواج رادیویی، وضعیت مولکول های موجود در بتن، به ویژه آب آزاد و آب محبوس را تحلیل می کند. نتایج حاصل از NMR اطلاعات ارزشمندی درباره میزان تخلخل، ریزساختار بتن، فرآیند هیدراتاسیون و دوام آن در اختیار مهندسان قرار می دهد و بیشتر در تحقیقات تخصصی و آزمایشگاه های پیشرفته کاربرد دارد.
۴- طیف سنجی پراش اشعه ایکس (XRD)
طیف سنجی پراش اشعه ایکس (XRD) برای شناسایی فازهای معدنی و ساختار کریستالی مواد تشکیل دهنده بتن استفاده می شود. در این روش، اشعه ایکس به نمونه تابانده شده و الگوی پراش آن تحلیل می شود. XRD امکان شناسایی محصولات هیدراتاسیون سیمان، ترکیبات معدنی، میزان کربناته شدن و تغییرات ناشی از واکنش های شیمیایی را فراهم می کند و یکی از مهم ترین روش های آنالیز بتن در آزمایشگاه های مصالح ساختمانی به شمار می رود.
نکته: هر یک از روش های FTIR، UV-Vis، NMR و XRD اطلاعات متفاوتی از بتن ارائه می دهند؛ به همین دلیل در بسیاری از پروژه های تحقیقاتی و کنترل کیفیت، این روش ها به صورت مکمل و در کنار سایر آزمایش های غیرمخرب مورد استفاده قرار می گیرند.
جمع بندی
طیف نگاری بتن یکی از پیشرفته ترین روش های ارزیابی غیرمخرب بتن است که امکان بررسی دقیق ساختار داخلی، ترکیبات شیمیایی و کیفیت بتن را بدون آسیب به سازه فراهم می کند. این فناوری با کمک روش هایی مانند FTIR، UV-Vis، NMR و XRD، اطلاعات ارزشمندی درباره فرآیند هیدراتاسیون، ترکیبات معدنی، میزان تخلخل و عیوب احتمالی بتن در اختیار متخصصان قرار می دهد.
امروزه استفاده از طیف نگاری در کنار سایر آزمایش های کنترل کیفیت، نقش مهمی در افزایش دوام، ایمنی و طول عمر سازه های بتنی دارد. با پیشرفت فناوری های آزمایشگاهی، انتظار می رود این روش ها بیش از گذشته در پروژه های عمرانی، ارزیابی سازه های موجود و تحقیقات مهندسی عمران مورد استفاده قرار گیرند و به بهبود کیفیت ساخت و کاهش هزینه های نگهداری سازه ها کمک کنند.
