یک تصمیم نادرست درباره سقف دال بتنی میتواند از همان مراحل اولیه، هزینه و ریسک پروژه را افزایش دهد. ضخامت نامناسب، آرماتورگذاری غیراصولی یا اجرای نادرست فقط روی ظاهر سقف اثر نمیگذارد؛ بلکه میتواند باعث افزایش خیز، ترکخوردگی، لرزش و ایجاد محدودیت در بهرهبرداری از ساختمان شود. دال بتنی یکی از اجزای اصلی انتقال بارهای ثقلی در ساختمان است و بارهای واردشده را با توجه به سیستم سازهای به تیرها، دیوارهای باربر یا ستونها منتقل میکند.
با این حال، انتخاب و طراحی دال فقط به مسئله مقاومت محدود نمیشود. عواملی مانند دهانه سازه، میزان و نوع بارگذاری، محل بازشوها، نحوه تکیهگاه، ضخامت دال و کیفیت بتنریزی نیز باید در طراحی و اجرای آن در نظر گرفته شوند. در پروژههای مسکونی، تجاری و صنعتی، نوع سقف دال بتنی میتواند بر ارتفاع طبقات، روش و سرعت قالببندی، میزان مصرف بتن و میلگرد و در نهایت هزینه اجرای پروژه اثر بگذارد.
در این مقاله بررسی میکنیم سقف دال بتنی چیست، چه انواعی دارد، چگونه اجرا میشود و هنگام انتخاب این سیستم سقف باید به چه عوامل فنی و اجرایی توجه کرد.
انتخاب نوع دال، ضخامت آن و جزئیات آرماتورگذاری باید بر اساس محاسبات سازهای و شرایط واقعی پروژه انجام شود. اعداد رایج در پروژههای ساختمانی را نمیتوان بدون بررسی دهانه، بارگذاری، سیستم سازهای و الزامات طراحی به همه ساختمانها تعمیم داد.
سقف دال بتنی چگونه اجرا میشود؟
اجرای سقف دال بتنی مجموعهای از مراحل بههمپیوسته است که از آمادهسازی و اجرای قالب شروع میشود و تا عملآوری بتن و بازکردن قالب ادامه پیدا میکند. ترتیب صحیح این مراحل اهمیت زیادی دارد؛ زیرا خطا در قالببندی، آرماتوربندی یا بتنریزی میتواند کیفیت نهایی سقف را تحت تاثیر قرار دهد.
۱- قالببندی؛ آمادهسازی بستر اجرا
در مرحله نخست، قالب زیر دال مطابق نقشههای اجرایی نصب، تراز و بهدرستی مهاربندی میشود. قالب و سیستم پشتیبانی باید توان تحمل وزن بتن تازه، آرماتورها و بارهای حین اجرا را داشته باشند. کنترل تراز و پایداری قالب پیش از شروع آرماتوربندی، از تغییر شکل و ایجاد اختلاف تراز در سطح نهایی سقف جلوگیری میکند.
ارتفاع، ابعاد مقطع و فاصله ستونها از مهمترین پارامترهای موثر در طراحی سازه هستند. اگر میخواهید با عوامل موثر بر ارتفاع و ابعاد ستون بتنی بیشتر آشنا شوید، این راهنما را مطالعه کنید.
۲- آرماتوربندی؛ ایجاد شبکه مسلحکننده
میلگردها بر اساس نقشه سازه در محل تعیینشده قرار میگیرند. در این مرحله، قطر و فاصله میلگردها، طول مهاری، محل وصلهها و پوشش بتن باید کنترل شود. استفاده از اسپیسر نیز برای حفظ فاصله مناسب میلگردها از سطح قالب ضروری است تا آرماتورها پس از بتنریزی در موقعیت طراحیشده قرار داشته باشند.
۳- کنترل پیش از بتنریزی؛ آخرین فرصت اصلاح خطاها
پیش از ورود بتن به کارگاه، قالبها و پایههای نگهدارنده، وضعیت آرماتورها، ابعاد و تراز سقف، محل بازشوها و مسیر عبور تاسیسات باید بررسی شوند. هرگونه مغایرت با نقشههای اجرایی بهتر است در همین مرحله اصلاح شود؛ زیرا اصلاح بسیاری از این موارد پس از بتنریزی دشوار و پرهزینه خواهد بود.
۴- بتنریزی؛ انتقال و توزیع یکنواخت بتن
بتن باید با روش مناسب و بهصورت یکنواخت در سطح دال توزیع شود. نحوه انتقال و پخش بتن باید بهگونهای باشد که از ایجاد بارگذاری موضعی و فشار غیرمتعارف بر قالب جلوگیری شود. کیفیت بتن مصرفی و رعایت الزامات مربوط به بتنریزی نیز مستقیما بر عملکرد نهایی دال اثر میگذارد.
۵- تراکم و پرداخت؛ شکلدهی سطح دال
پس از پخش بتن، عملیات تراکم برای کاهش حفرههای ناشی از هوای محبوس انجام میشود. سپس سطح بتن تا تراز موردنظر پرداخت میشود. تراکم و پرداخت مناسب، علاوه بر بهبود کیفیت سطح، به دستیابی به یک مقطع یکنواخت و عملکرد بهتر بتن کمک میکند.
۶- عملآوری؛ حفظ شرایط مناسب برای کسب مقاومت
پس از بتنریزی، بتن باید تحت شرایط مناسب عملآوری قرار گیرد تا فرآیند کسب مقاومت آن بهدرستی انجام شود. روش و مدت عملآوری به نوع بتن، شرایط محیطی و الزامات پروژه بستگی دارد و باید مطابق مشخصات فنی و دستورالعملهای اجرایی انجام شود.
۷- بازکردن قالب؛ پس از تامین شرایط لازم
بازکردن قالب و سیستم پشتیبانی نباید صرفا بر اساس گذشت چند روز انجام شود. این عملیات زمانی انجام میشود که بتن شرایط لازم برای تحمل بارهای مربوطه را به دست آورده باشد. زمان مناسب بازکردن قالب به عواملی مانند نوع عضو، دهانه، مشخصات بتن، شرایط عملآوری و الزامات طراحی و اجرایی پروژه بستگی دارد.
در اجرای دال بتنی، قالببندی و سیستم پشتیبانی فقط نقش ایجاد شکل هندسی سقف را ندارند؛ این سیستم باید در زمان بتنریزی و تا رسیدن بتن به شرایط لازم، پایداری و تراز عضو را حفظ کند. به همین دلیل، انتخاب سیستم قالببندی و کنترل آن پیش از بتنریزی یکی از مراحل مهم اجرای سقف است.

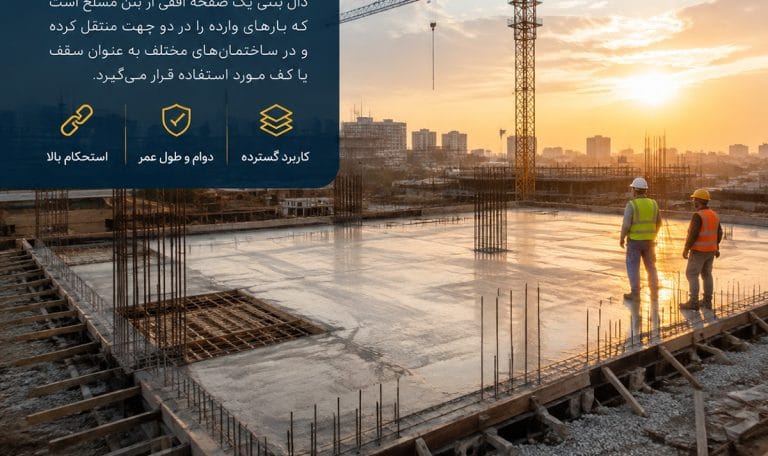

انواع سقف دال بتنی چیست و چه تفاوتی دارند؟
دالهای بتنی بر اساس نحوه انتقال بار، نوع تکیهگاه، شکل هندسی و روش اجرا به سیستمهای مختلفی تقسیم میشوند. هر نوع دال رفتار سازهای و الزامات اجرایی متفاوتی دارد و نمیتوان یک سیستم را برای تمام پروژهها بهترین گزینه دانست.
در انتخاب نوع دال، عواملی مانند ابعاد دهانه، میزان بارگذاری، تعداد طبقات، سیستم سازهای، محدودیت ارتفاع، شرایط معماری و روش اجرای قالببندی باید همزمان بررسی شوند. جدول زیر یک مقایسه کلی از رایجترین انواع دال بتنی ارائه میدهد.
| نوع دال بتنی | مسیر انتقال بار | دهانه متداول | مزیت اصلی | چالش اجرایی |
|---|---|---|---|---|
| دال یکطرفه | انتقال اصلی بار به دو تکیهگاه موازی | معمولا برای دهانههای کوتاهتر مناسبتر است | اجرای نسبتاً ساده و سرعت مناسب | نیاز به رعایت دقیق جهت آرماتورهای اصلی و کنترل خیز |
| دال دوطرفه | انتقال بار در دو جهت به تکیهگاههای اطراف | برای دهانههای متعارف با نسبت ابعادی مناسب | سختی مناسب و توزیع بهتر بار در دو جهت | نیاز به جزئیات دقیقتر آرماتورگذاری و کنترل گوشهها |
| دال تخت | انتقال مستقیم بار دال به ستونها | بسته به سیستم سازهای و طراحی پروژه | حذف تیرهای آویز و امکان ایجاد سقف با سطح زیرین سادهتر | لزوم کنترل برش پانچ در اطراف ستونها |
| دال وافل | انتقال بار از طریق شبکه دندههای بتنی | معمولا برای دهانههای متوسط و بزرگ | کاهش بتن غیرضروری و امکان پوشش دهانههای بزرگتر | نیاز به قالببندی دقیق و اجرای کنترلشده |
| دال پیشتنیده | انتقال بار با استفاده از دال مسلح به کابلهای پیشتنیدگی | مناسب برای دهانههای بزرگ، بسته به طراحی | امکان اجرای دهانههای بزرگ با ضخامت و وزن کمتر نسبت به برخی سیستمهای متعارف | نیاز به تجهیزات، طراحی تخصصی و نیروی اجرایی مجرب |
بازههای دهانه ذکرشده برای انواع دال، مقدار ثابت یا حد مجاز طراحی نیستند. ظرفیت هر سیستم به عواملی مانند ضخامت دال، بارهای واردشده، ابعاد دهانه، مقاومت مصالح، شرایط تکیهگاه و الزامات طراحی بستگی دارد. انتخاب نهایی باید بر اساس محاسبات سازهای پروژه انجام شود.
تفاوت دال یکطرفه و دوطرفه چیست؟
مهمترین تفاوت این دو سیستم، نحوه توزیع و انتقال بار است. در دال یکطرفه، بخش اصلی بار در یک جهت به تکیهگاهها منتقل میشود، در حالی که در دال دوطرفه، دال در دو جهت مشارکت میکند. تشخیص نوع رفتار دال به شرایط هندسی، نحوه تکیهگاه و نسبت ابعاد دهانهها بستگی دارد و صرفاً با نگاه کردن به شکل ظاهری سقف نمیتوان درباره آن تصمیم گرفت.
تفاوت دال تخت و دال وافل چیست؟
دال تخت معمولا بدون تیرهای آویز و با انتقال مستقیم بار به ستونها اجرا میشود و به همین دلیل کنترل برش پانچ در محل اتصال دال و ستون اهمیت زیادی دارد. در مقابل، دال وافل دارای شبکهای از دندههای بتنی است که با کاهش بخشهای کماثر بتن، امکان اجرای برخی دهانههای بزرگتر را فراهم میکند. در نتیجه، روش قالببندی و الزامات اجرایی این دو سیستم نیز با یکدیگر متفاوت است.
انتخاب نوع دال بدون درنظرگرفتن روش قالببندی کامل نیست. نوع دال، ابعاد دهانه، ضخامت سقف و حجم بتنریزی مشخص میکند چه سیستم قالببندی و پشتیبانی برای پروژه مناسبتر باشد. انتخاب نامتناسب قالب میتواند باعث تغییر شکل قالب، افت کیفیت سطح بتن، افزایش زمان اجرا و ایجاد دوبارهکاری شود.
برای انتخاب قالب مناسب پروژه خود مشاوره بگیرید
اگر نوع دال، ابعاد دهانه یا شرایط اجرای پروژه شما مشخص است، کارشناسان تنها پولاد میتوانند برای انتخاب سیستم قالببندی متناسب با نیاز پروژه راهنماییتان کنند.
ضخامت سقف دال بتنی چقدر باید باشد؟
ضخامت دال بتنی عدد ثابتی برای همه ساختمانها نیست و بر اساس عواملی مانند طول دهانه، نحوه تکیهگاه، میزان بارگذاری، نوع دال، شرایط بهرهبرداری و الزامات طراحی تعیین میشود. ضخامت مناسب باید به اندازهای باشد که دال از نظر مقاومت، خیز و ارتعاش عملکرد قابل قبولی داشته باشد و در عین حال باعث افزایش غیرضروری وزن و هزینه سازه نشود.
در طراحی دال، کنترل تغییرشکل یکی از موارد مهم است؛ زیرا افزایش دهانه یا بارگذاری میتواند باعث افزایش خیز شود. به همین دلیل، ضخامت نهایی دال باید بر اساس محاسبات سازهای و ضوابط طراحی تعیین شود و نمیتوان یک ضخامت مشخص را برای تمام پروژهها پیشنهاد کرد.
مهمترین عوامل موثر بر ضخامت دال بتنی
- طول دهانه: با افزایش فاصله بین تکیهگاهها، کنترل خیز و لنگر خمشی اهمیت بیشتری پیدا میکند و ممکن است به دال ضخیمتر نیاز باشد.
- نوع تکیهگاه و پیوستگی دال: رفتار یک دال پیوسته، یکطرفه، دوطرفه یا طرهای با یکدیگر متفاوت است و این موضوع بر ضخامت موردنیاز اثر میگذارد.
- سیستم انتقال بار: در دالهای تخت که بار مستقیماً به ستونها منتقل میشود، علاوه بر خیز، کنترل برش پانچ در اطراف ستونها اهمیت دارد.
- میزان و نوع بارگذاری: بارهای مرده، زنده، تجهیزات و کاربری ساختمان باید در تعیین مشخصات نهایی دال در نظر گرفته شوند.
- مشخصات مصالح: مقاومت بتن و مشخصات فولاد مصرفی نیز در طراحی و کنترل عملکرد دال موثر هستند.
ضخامت دال بتنی را نمیتوان فقط بر اساس طول دهانه یا یک عدد رایج در ساختمانها تعیین کرد. ضخامت نهایی باید در طراحی سازه و با درنظرگرفتن مقاومت، خیز، بارگذاری، شرایط تکیهگاه و الزامات اجرایی مشخص شود.
مزایا و معایب سقف دال بتنی چیست؟
سقف دال بتنی به دلیل سختی و یکپارچگی مناسب، در بسیاری از پروژههای ساختمانی و عمرانی مورد استفاده قرار میگیرد. با این حال، این سیستم در کنار مزایای سازهای، محدودیتهایی مانند وزن مرده بالا و نیاز به قالببندی گسترده نیز دارد. بنابراین، انتخاب آن باید با توجه به شرایط واقعی پروژه انجام شود.
مزایای سقف دال بتنی
- مقاومت مناسب در برابر حریق: بتن و پوشش مناسب اطراف میلگردها میتوانند در برابر حرارت از آرماتورها و اجزای سازهای برای مدت مشخصی محافظت کنند.
- کاهش انتقال صدا: جرم نسبتاً زیاد دال بتنی میتواند به کاهش انتقال برخی صداها بین طبقات کمک کند.
- سختی و کنترل ارتعاش: سختی مناسب دال میتواند به کنترل تغییرشکل و ارتعاش سقف در شرایط بهرهبرداری کمک کند.
- دوام مناسب: در صورت طراحی صحیح، استفاده از مصالح مناسب و اجرای درست، دال بتنی میتواند عمر مفید بالایی داشته باشد.
معایب و محدودیتهای سقف دال بتنی
- وزن مرده بالا: وزن بتن میتواند بار وارد بر سایر اجزای سازه و در برخی شرایط نیروهای لرزهای را افزایش دهد.
- نیاز به قالببندی گسترده: اجرای دال بتنی معمولاً به قالب زیرین و سیستم پشتیبانی مناسب نیاز دارد که میتواند بر هزینه و زمان اجرای پروژه اثر بگذارد.
- نیاز به زمان برای بتنریزی و عملآوری: عملیات بتنریزی، تراکم و عملآوری باید مطابق الزامات اجرایی انجام شود و برنامهریزی پروژه باید این مراحل را در نظر بگیرد.
- نیاز به اجرای دقیق: کیفیت قالببندی، آرماتورگذاری، بتنریزی و عملآوری مستقیماً بر کیفیت نهایی سقف اثر میگذارد.
| مزایا | محدودیتها |
|---|---|
| سختی و یکپارچگی مناسب | وزن مرده نسبتاً زیاد |
| مقاومت مناسب در برابر حریق | نیاز به قالببندی و سیستم پشتیبانی |
| کنترل مناسب ارتعاش و تغییرشکل | زمانبر بودن برخی مراحل اجرا |
| دوام مناسب در صورت اجرای صحیح | حساسیت کیفیت نهایی به نحوه اجرا |
در نتیجه، دال بتنی زمانی انتخاب مناسبی است که مزایای آن با نیازهای سازه و شرایط پروژه همخوانی داشته باشد. در پروژههایی با دهانههای بزرگ، بارهای قابلتوجه یا محدودیتهای معماری خاص، انتخاب نوع دال و روش اجرای آن باید همزمان از نظر سازهای و اجرایی بررسی شود.
سقف دال بتنی برای چه ساختمانهایی مناسب است؟
انتخاب سقف دال بتنی به نوع کاربری ساختمان، طول دهانهها، مقدار بارگذاری، سیستم سازهای و محدودیتهای اجرایی پروژه بستگی دارد. بنابراین نمیتوان گفت دال بتنی برای یک کاربری خاص همیشه بهترین گزینه است. این سیستم زمانی توجیه بیشتری پیدا میکند که سختی سقف، امکان ایجاد دهانههای مناسب، کنترل ارتعاش یا نیازهای معماری پروژه اهمیت بالایی داشته باشد.
پارکینگها و ساختمانهای تجاری
در پارکینگهای طبقاتی و برخی ساختمانهای تجاری، کاهش تعداد ستونهای مزاحم و ایجاد فضای بازتر اهمیت زیادی دارد. در چنین پروژههایی، بسته به طول دهانه و سیستم سازهای، استفاده از دال تخت یا دال پیشتنیده میتواند مورد بررسی قرار گیرد. انتخاب نهایی باید بر اساس بارگذاری، محدودیتهای معماری و محاسبات سازه انجام شود.
ساختمانهای مسکونی و اداری
دال بتنی میتواند در ساختمانهای مسکونی و اداری نیز مورد استفاده قرار گیرد؛ بهخصوص زمانی که یکپارچگی سقف، کنترل ارتعاش و انعطافپذیری در جانمایی فضاها اهمیت داشته باشد. با این حال، وزن مرده بیشتر و نیاز به قالببندی گسترده باعث میشود هزینه و زمان اجرا در مقایسه با برخی سیستمهای سقف دیگر نیز بررسی شود.
جک سقفی یکی از تجهیزات مهم برای نگهداری و پشتیبانی موقت قالب و سقف در زمان اجرای سازه است. اگر درباره کاربرد، انواع و مشخصات جک سقفی اطلاعات بیشتری میخواهید، راهنمای زیر را مطالعه کنید.
سازههای صنعتی و فضاهای با بارگذاری بالا
در برخی پروژههای صنعتی که سقف یا کف سازه تحت بارهای متمرکز، تجهیزات سنگین یا بارگذاری قابلتوجه قرار دارد، دال بتنی میتواند یکی از گزینههای قابل بررسی باشد. در این شرایط، ضخامت دال، نوع آرماتورگذاری، طول دهانه و نحوه انتقال بار باید متناسب با بارهای واقعی پروژه طراحی شوند.
پروژههای دارای نیاز به کنترل ارتعاش و صدا
جرم و سختی بالای دال بتنی میتواند به کاهش برخی ارتعاشات و انتقال صدای هوابرد بین طبقات کمک کند. به همین دلیل، در ساختمانهایی که کنترل ارتعاش یا عایقبندی صوتی اهمیت بیشتری دارد، عملکرد دال بتنی میتواند یک مزیت باشد. البته نتیجه نهایی به ضخامت دال، جزئیات اتصال، کفسازی و سایر اجزای ساختمان نیز وابسته است.
نکته مهم: انتخاب دال بتنی فقط بر اساس نوع ساختمان انجام نمیشود. طول دهانه، بارهای واردشده، سیستم باربر، محدودیت ارتفاع طبقات، سرعت اجرای موردنیاز و هزینه قالببندی باید همزمان بررسی شوند. ممکن است یک سیستم در یک پروژه عملکرد مناسبی داشته باشد اما برای پروژهای با شرایط متفاوت، گزینه اقتصادی یا اجرایی مناسبی نباشد.
آیا سقف دال بتنی از نظر هزینه و اجرا بهصرفه است؟
بهصرفه بودن سقف دال بتنی به شرایط پروژه بستگی دارد و نمیتوان آن را بهصورت مطلق ارزانتر یا گرانتر از سایر سیستمهای سقف دانست. هزینه قالببندی، حجم بتن و میلگرد، تعداد دفعات استفاده از قالب، سرعت اجرا و هزینه نیروی انسانی، همگی در هزینه نهایی تاثیر دارند.
در پروژههایی که نیاز به دهانههای مناسب، سختی بیشتر سقف یا سطح زیرین یکپارچه وجود دارد، مزایای دال بتنی ممکن است هزینه اولیه قالببندی را توجیه کند. در مقابل، برای پروژههایی با دهانههای کوتاه و محدودیت جدی در هزینه یا سرعت اجرا، مقایسه آن با سایر سیستمهای سقف ضروری است.
برای انتخاب قالب مناسب دال بتنی
نوع دال، ابعاد دهانه، ضخامت سقف و حجم بتنریزی، همگی روی انتخاب سیستم قالببندی تاثیر میگذارند. استفاده از قالب متناسب با شرایط پروژه میتواند به کنترل تغییر شکل قالب، کیفیت بهتر سطح بتن و کاهش دوبارهکاری کمک کند.
برای برآورد اولیه نیاز پروژه میتوانید از محاسبهگر قالب بتن در نوار ابزار سایت استفاده کنید. همچنین برای بررسی مشخصات فنی قالب و انتخاب سیستم مناسب با شرایط اجرای پروژه، میتوانید با کارشناسان فروش تنها پولاد در ارتباط باشید.
سوالات متداول سقف دال بتنی
سقف دال بتنی برای پروژه من انتخاب مناسبی است؟
اگر پروژه به سختی مناسب سقف، کنترل تغییر شکل و ارتعاش، دهانههای مشخص یا اجرای سیستمهایی مانند دال تخت و پیشتنیده نیاز داشته باشد، دال بتنی میتواند یکی از گزینههای مناسب باشد. با این حال، انتخاب نهایی باید بر اساس کاربری ساختمان، طول دهانهها، بارگذاری، سیستم سازهای، شرایط اجرایی و هزینه پروژه انجام شود.
ضخامت سقف دال بتنی را چگونه تعیین میکنند؟
ضخامت دال بتنی از روی یک عدد ثابت تعیین نمیشود. عواملی مانند طول دهانه، نوع دال، شرایط تکیهگاه، بارهای واردشده، مقاومت مصالح و کنترل خیز در تعیین ضخامت موثر هستند. در نهایت، ضخامت موردنیاز باید بر اساس ضوابط طراحی و محاسبات سازه مشخص شود.
آیا ضخیمتر کردن دال همیشه به معنای مقاومتر شدن سقف است؟
خیر. افزایش ضخامت دال علاوه بر افزایش سختی، وزن خود سقف را نیز بیشتر میکند و در نتیجه بار بیشتری به سایر اجزای سازه منتقل میشود. بنابراین ضخامت باید به اندازهای انتخاب شود که الزامات مقاومت، خیز و بهرهبرداری را تامین کند، بدون اینکه وزن و هزینه غیرضروری به پروژه تحمیل شود.
هزینه اجرای سقف دال بتنی بیشتر است یا سقفهای دیگر؟
هزینه اجرای دال بتنی به عواملی مانند نوع سیستم سقف، طول دهانه، حجم قالببندی، مقدار بتن و میلگرد، دستمزد و سرعت اجرای پروژه بستگی دارد. به همین دلیل، مقایسه هزینه فقط بر اساس قیمت اجرای هر مترمربع کافی نیست و هزینه قالب، تجهیزات، نیروی انسانی و مدت زمان اجرای پروژه نیز باید در نظر گرفته شود.
مهمترین نکته قبل از اجرای سقف دال بتنی چیست؟
پیش از بتنریزی باید نقشههای سازه، قالببندی، آرماتورها، بازشوها، تراز سقف و محل عبور تاسیسات کنترل شوند. در دالهای تخت نیز جزئیات اتصال دال به ستون و کنترل برش پانچ اهمیت ویژهای دارد و باید مطابق طراحی سازه اجرا شود.
