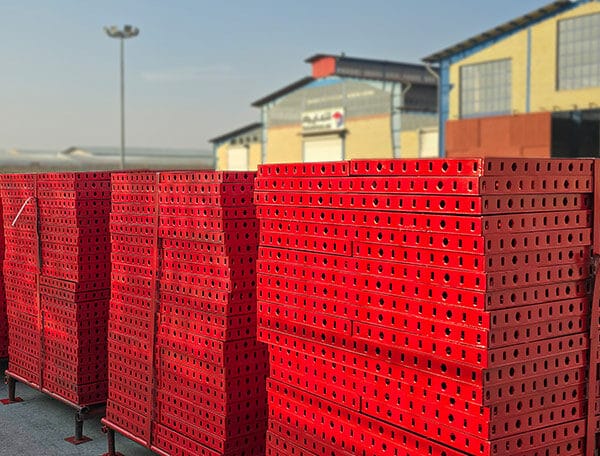

قالب بتن تسمهای یا جوشی چیست ؟
قالب بتن تسمهای که به آن جوشی نیز گفته میشود به قالبهایی میگویند که از جوش دادن تسمههای مجزا به یکدیگر ساخته میشوند. قالبهای بتن به طور کلی از ورقهای فولادی ساخته میشوند. همانطور که گفته شد قالبهای مدولار در ابعاد استاندارد و مشخصی ساخته میشوند. در ساخت قالب تسمهای، ورقها در ابعاد مشخص بریده شده و سپس به یکدیگر جوش داده میشوند. برای ایجاد لبههای قالب هم ورقها را با عرض ۵ یا ۶ سانتیمتر میبرند و آنها را به اطراف قالب جوش میدهند. در صنعت، زمانی که عرض یک ورق نسبت به طول آن کم باشد اصطلاحاً به آن تسمه میگویند. با توجه به ضخامت دیوار به طور استاندارد در قالب های لبه ۵ ، ۱۰ سانت و در قالب های لبه ۶ باید ۱۲ سانت به طول تسمه اضافه می شود. تسمه های پر کننده داخلی قالب بتن به صورت ساده و ضخامت ۳ یا ۴ میلی متر می باشد. قالب های تسمه ۶ از قالب بتن های لبه ۵ سنگین تر بوده و مقاومت زیادی را در هنگام بتن ریزی دارند و طول عمر زیادی دارند.در پروژه های بزرگ مانند پل ها ،سدها و…. از قالب های بتن تسمه ۶ یا ۷ استفاده میکنند.
برای تولید قالب فلزی بتن ، در قالبهای جوشی (تسمه ای) از ورق ۳ میل برای کف و ورق ۵ میل برای تسمه های آن استفاده میشود ولی در قالب های خم ، کلا با ورق ۳ میل تولید می شود. بنابرین وزن هر متر مربع قالب بتن جوشی لبه ۵ سانت ، ۴۰ کیلو گرم – لبه ۶ سانتی ۴۳ کیلو گرم و قالب بتن لبه خم ، حدود ۳۷ کیلو گرم در هر متر مربع وزن دارد.
کاربرد قالب تسمه ای
قالب تسمه ای جهت قالب بندی هرکدام از مقاطع مورد نیاز مانند تیر، ستون، دیوار یکطرفه، دو طرفه و فونداسیون کاربرد دارد. با توجه به اینکه قالب تسمه ای زیرگروه قالب های مدولار است با استفاده از قالب تسمه ای می توان قالب بندی مقاطع بتنی رایج مورد استفاده را انجام داد.
قالب لبه ۶ سانتی جوشی
اگر عرض لبه برگشتی قالب فلزی بتن، ۶ سانتیمتر باشد، به آن قالب لبه ۶ سانتی میگویند. فقط قالبهای جوشی میتوانند لبهی ۶ سانتی داشته باشند. قالب تسمه ای لبه ۶ سانتی برای اولین بار توسط کارخانجات بوذرجمهر تولید شد و به طرح بوذرجمهری معروفند. وزن قالب فلزی لبه ۶ برای هر قالب ۵۰*۱۰۰ حدود ۲۳ کیلو و وزن قالب ۲۰ حدود ۱۱ وزن قالب ۳۰ حدود ۱۴ کیلوگرم است.
نویسنده :
ما در تنها پولاد شبانه روز میکوشیم تا به طور کامل و جامع، در خصوص سیستم های قالب بندی بتن را در اختیار شما قرار دهیم.
