قالب هوپاد کلید بتن ریزی ستون ها و دیوارها با سطح مقطع متفاوت
- به روز شده در فروردین ۱۴۰۳
قالب هوپاد چیست ؟
امروزه در اکثر موارد در فرآیند ساخت سازه‌های بتنی از قالب‌های تقریباً آماده استفاده می‌شود. قالب ستون تنها یکی از انواع قالب‌هایی است که در فرآیند ساخت ساختمان از آن برای شکل دهی بتن ستون استفاده می‌شود. قالب فلزی بتن از دیگر قالب‌هایی هستند که از آن‌ها برای ساخت ستون در ساختمان‌ها استفاده می‌کنند. ابعاد این قالب‌ها متغیر و متنوع هستند و برای ساخت ستون‌های مختلف با ابعاد متفاوت و متنوع کاربرد دارند. از جمله انواع دیگر قالب‌های مورد استفاده در فرآیند ساخت ساختمان سازی می‌توان به قالب‌های دیواری، سقف و غیره نیز اشاره کرد.
شاید در وهله‌ی اول برای شما این سوال پیش آمده باشد که منظور از قالب و قالب بندی چیست؟ برای پاسخ به این سوال باید بگوییم که به عبارت بسیار ساده، قالب به سازه‌ای اطلاق می‌شود که بتن یا سایر مواد مشابه در آن ریخته شده و پس از گذشت مدتی، سفت می‌شود. یک نکته بسیار جالب در مورد این نوع قالب‌ها این است که این قالب‌ها به طور معمول به صورت موقت نصب می‌شوند، با این حال انواع دائمی این نوع قالب بتن نیز وجود داشته و مورد استفاده قرار می‌گیرند.
در اکثر موارد قالب‌های موقت، قابل استفاده مجدد بوده‌اند و پس از شکل گرفتن بتن و سفت شدن آن، از اطراف بتن برداشته می‌شوند، اما قالب‌های دائمی همانطور که از اسمشان پیدا است، برای همیشه در جای خود باقی می‌مانند و برداشته نمی‌شوند.
انواع قالب هوپاد
همانطور که پیش از این اشاره کردیم، در فرآیند ساخت و ساز، از انواع قالب‌های ساختمانی استفاده می‌شود. ما در این قسمت قصد داریم به معرفی انواع قالب‌های بتن که متناسب با جنس ماده به کار رفته در ساخت آن‌ها و همچنین بر اساس اجزای ساختمان دسته بندی شده‌اند، بپردازیم.
۱- قالب دیوار
۲- قالب بندی مناسب تیر در ساختمان
۳- قالب بندی انواع ستونها
۴- قالب بندی فونداسیون ساختمان‌ها
۵- قالب مناسب سقف ساختمان

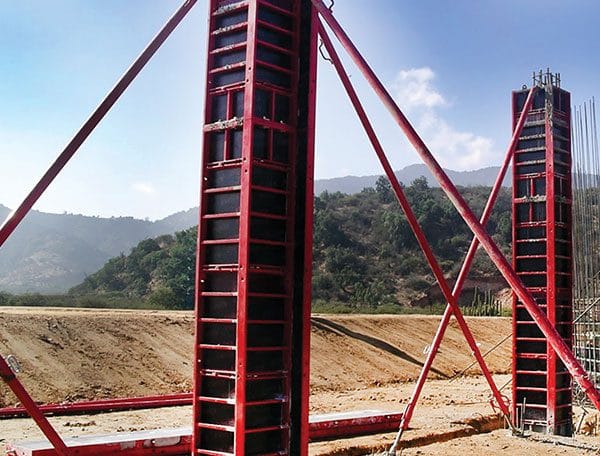

قالب ستون هوپاد
قالب ستون هوپاد از فریم فلزی، رویه ای از جنس پلای وود و پشت بندهای فلزی تشکیل شده است. این قالب ها برای بتن ریزی ستون هایی با مقاطع مختلف مورد استفاده قرار می گیرند. یکی از ویژگی های برجسته این قالب ها، امکان تنظیم به روش کشویی برای مقاطع مختلف ستون ها می باشد. به طوری که می توانند برای اجرای ستونها با هر ابعادی به کار گرفته شوند.
برای تغییر سایز قالب ها، تنها نیاز به باز کردن اتصالات و سپس تنظیم مجدد آن ها است. این قابلیت، انعطاف پذیری و کارایی بالایی را به این سیستم می بخشد و به کاهش زمان و هزینه های اجرایی کمک می کند. در نتیجه، قالب ستون هوپاد به دلیل ساختار مستحکم و قابلیت تغییر سایز، گزینه ای مناسب برای استفاده در پروژه های ساختمانی مختلف می باشد.
روش قالب بندی ستون با قالب هوپاد
هنگام بستن قالب‌های ستون باید به موارد بسیار زیادی توجه داشت تا در نهایت این کار به درستی و به بهترین نحوه ممکن انجام شود. در نتیجه نحوه محاسبه قالب بندی ستون باید با دقت کافی انجام شود؛ زیرا مراحل بعدی ساخت سازه کاملاً وابسته به همین محاسبات به ظاهر بی‌اهمیت‌تر است. محاسبات مربوط به قالب بندی توسط مهندس نقشه کشی و بر روی نقشه ساختمان مشخص می‌شود. در نهایت پیمانکاران باتجربه خواهند توانست با دقت زیاد قالب‌بندی ستون را انجام دهند. قالب هوپاد از رویه پلای وود و فریم فلزی و همچنین پشت بند فلزی تشــکیل شـده اسـت.
قالـب سـتون هوپاد پلای وود بـرای بتـن ریـزی در مقاطـع مختلـف سـتون و بـا امـکان تغییـر سـایز، مـورد اسـتفاده قـرار مـی‌گیـرد. از جمله مهــم‌تریــن ویژگــی قالب‌های هوپاد مقــرون بــه صرفــه بــودن آن‌ها در طــول پـروژه است. در گذشته بـرای هـر مقطـع سـتون نیـاز بـه تهیـه یک قالـب جداگانـه وجود داشت. ولـی در قالـب‌های سـتون پـلای وود هوپـاد، با وجود امکان تغییـر سـایز قالـب در طبقـات مختلـف تنها با بـاز کـردن اتصـالات ایـن امـکان فراهـم شده و نیازی به تهیه یک قالب جدید نیست.
نکات ساخت قالب ستون هوپاد
قالب‌های هوپاد دارای ویژگی‌های منحصر به فرد فراوانی هستند که ما در اینجا تنها به بیان مهم‌ترین ویژگی‌های آن‌ها می‌پردازیم.
۱- قالـب‌های هوپاد به وسیله‌ی مهـره سـه گـوش و بولـت بـه یکدیگـر متصـل مـی‌شـوند.
۲- این قالــب‌هــا بســته بــه نوع و نیــاز پــروژه، در ابعــاد مختلف تولید شده و قابــل اســتفاده هستند.
۳- با استفاده از این نوع قالب‌ها می‌توان سطح بتن اکسپوز ایجاد کرد.
۴- در این نوع قالب‌ها امکان تعویض رویه پلای وود وجود دارد.
۵- قالب‌های هوپاد توانایی تحمل فشـار بتن تا kn/m280 را دارند.
۶- استفاده از این نوع قالب‌ها به کارفرمایان امکان بتن ریزی در مقاطع مختلف ستون را می‌دهد.
۷- با استفاده از این قالب‌های ستون می‌توان در سایزهای مختلف بتن ریزی انجام داد.
۸- این نوع قالب‌های ساختمانی طراحی ارگونومیک و بسیار ساده‌ای دارند.
۹- وزن قالب ستون هوپاد بسیار سبک است.
۱۰- دارای اتصالات چدنی بسیار مقاوم هستند.
۱۱- در قالب هوپاد امکان انتقال به طبقات بعدی وجود دارد.
۱۲- از این نوع قالب‌ها می‌توان در دیوارهای برشی نیز استفاده کرد.
۱۳- هنگام استفاده از این نوع قالب‌ها نیازی به استفاده از اتصالات اضافی وجود ندارد.
۱۴- امکان نصب آسان سیستم‌های دسترسی و سیستم های ایمنی در این نوع ستونها وجود دارد.
۱۵- با استفاده از قالب‌های هوپاد می‌توان تا ارتفاع ۶ متر بتـن ریزی انجام داد.
روش نصب و راه اندازی قالب هوپاد
نحوه‌ی نصب و راه‌اندازی قالب بتن هوپاد بسیار آسان و ارزان است. در ادامه و در ۶ قدم مراحل نصب و راه اندازی این نوع قالب‌های ستون را بیان می‌کنیم.
۱- در ابتدا قالـب‌هـا توسـط مهـره سـه گـوش و پیـچ بلـت بـه یکدیگـر متصـل مـی‌شـوند.
۲- در زمان استفاده از این قالب‌ها امـکان اتصـال سـکوی بتـن ریـزی و جـان پنـاه بـر روی قالـب فراهـم است.
۳- قالــب‌هــای هوپاد توســط گیــره چدنــی از بــال بــه یکدیگــر متصــل مــی‌شــوند.
۴- ســوراخ کاری‌هــای روی قالب‌های پـلای وود در محــل پــروژه بســته بــه نیــاز انجــام مــی‌شــود و از قبل بر روی سازه وجود ندارد.
۵- لبــه‌هــای اتصــال پــلای وود بــه فریــم توســط ماســتیک عایــق بنــدی می‌شود.
۶- در نهایت رویــه‌ی پــلای وود قبــل از عملیــات بتــن ریــزی توســط روغــن قالــب پوشــانده مــی‌شــود.
قالب دیوار هوپاد
قالب دیوار هوپاد یک سازه مفید و کاربردی برای بتن ریزی دیوارها است. این قالب از تخته های پلای وود ساخته شده و به جای سازه های فلزی معمول (سولجرها)، از تیرهای عمودی H20 استفاده می‌کند. این ویژگی باعث می شود که قالب سبک تر و آسان تر نصب شود.
قالب هوپاد دیوار به صورت افقی روی تیرهای عمودی فلزی (ویلرها) نصب می شود. این نحوه نصب، باعث افزایش مقاومت دیوار در برابر نیروهای وارده می گردد. علاوه بر این، این قالب همچنین برای اتصال جک های دو پیچ نیز مورد استفاده قرار می گیرد.
از دیگر کاربردهای این محصول می توان به استفاده در سکوی بتن ریزی و سایر اتصالات فلزی اشاره کرد. همچنین، این قالب برای بتن های اکسپوز (بتن هایی که برای نما و زیباسازی ظاهر استفاده می شوند) نیز به کار گرفته می شود.
در مجموع، قالب هوپاد دیوار با ویژگی های منحصر به فرد خود، یک ابزار مفید و کارآمد برای بتن ریزی دیوارها محسوب می شود و کاربردهای متنوعی در صنعت ساختمان دارد.
ویژگی های قالب هوپاد
ممکن است برای شما نیز مانند سایر سازندگان سازه‌ها و ساختمان‌های مختلف این سوال مطرح شده باشد که یک قالب مناسب باید چه ویژگی‌هایی داشته باشد؟
۱- اتصالاتی که در نصب قالب‌ها از آن‌ها استفاده می‌شود، باید در برابر نشت دوغاب مقاوم باشند.
۲- قالب ستون باید در محل مورد نظر به خوبی و به صورت فیکس نصب شود.
۳- بهتر است در قالب‌های مورد استفاده مانند قالب هوپاد، تا حد امکان قالب ستون دارای وزن کمی باشد و به اندازه کافی مقاوم باشد تا در هنگام بتن ریزی دچار تاب خوردگی نشود.
۴- قالب ستون باید به گونه‌ای باشد که بدون آسیب رساندن به بتن قابل جدا کردن باشد، این گزینه به خصوص در مورد قالب‌های موقت بسیار حائز اهمیت است.
۵- در صورت استفاده از قالب‌های موقت باید دقت کنید که جنس و کیفیت قالب به گونه‌ای باشد که برای دفعات مختلف نیز بتوان از آن استفاده کرد.
۶- یک قالب مناسب باید در مقابل انواع فشارهایی که به آن وارد می‌شود، مقاومت کافی و نسبتاً عالی داشته باشد.
۷- اتصالاتی که در نصب قالب‌ها از آن‌ها استفاده می‌شود، باید در برابر نشت دوغاب مقاوم باشند.
۸- از آنجایی که قالب‌های ستون باید بار سقف را به فونداسیون منتقل کنند، پس حساسیت ویژه‌ای بر روی آن‌ها است. در نتیجه که کوچکترین سهل انگاری و اشتباه در اجرای این قالب‌ها می‌تواند صدمات و خسارت جبران ناپذیری به فرآیند ساخت و ساز وارد کند.
قالب های هوپاد برای ساخت و بتن ریزی ستون در سازه ها مورد استفاده قرار می گیرد و امکان ساخت ستون با سطح مقطع متفاوت را فراهم می کند.
از این قالب برای اجرای ستون در پروژه های مختلف عمرانی استفاده می شود. به کمک این نوع قالب می توان ستون ها را با اندازه های متنوع قالب بندی و بتن ریزی کرد.
این نوع قالب معمولا از جنس فلز ساخته می شود و رویه پلای وود و پشت بندهای فلزی این نوع ستون را تشکیل می دهند.
قیمت این قالب با توجه با هزینه مصرف مواد اولیه می تواند متغییر باشد. برای اطلاع از قیمت روز این قالب کافی است با شماره های مندرج در سایت تماس حاصل نمایید.
