اسکافلد مثلثی چیست؟
اسکافلد مثلثی، سازه ای فلزی و مدولار است که از واحدهای پیش ساخته با طراحی هندسی منظم تشکیل شده است. این سیستم از چارچوب هایی ساخته می شود که با کنار هم قرار گرفتن، فرمی شبیه به مثلث ایجاد می کنند. هر چارچوب معمولا شامل دو ستون عمودی و یک قطعه مورب است که با اتصال به یکدیگر، سطحی مستحکم و پایدار به وجود می آورند. این طراحی باعث می شود نیروها از طریق اعضای قائم و مورب منتقل شده و کل سازه استحکام خود را حفظ کند.
اتصالات این داربست به صورت نر و ماده طراحی شده اند، به گونه ای که هر قطعه به راحتی در قطعه دیگر قفل می شود، بدون نیاز به پیچ یا ابزار جانبی، که این ویژگی نصب سریع و یکپارچگی سازه را تضمین می کند. برای تنظیم دقیق ارتفاع، در قسمت بالای داربست از جک های قابل تنظیم با شکل U استفاده می شود که ناهمواری های سطح زمین را جبران می کنند.
در بخش زیرین، پایه ها روی صفحات یا تخته های زیرپایی قرار می گیرند تا از تماس مستقیم فلز با زمین جلوگیری شده و پایداری سازه افزایش یابد.
وزن اسکافلد مثلثی
اسکافلد مثلثی به دلیل ساختار هندسی خاص خود از مجموعه ای از فریم ها، مهارها و قطعات فلزی تشکیل شده که هر یک وزن مشخصی دارند. وزن این قطعات نقش مهمی در سهولت حمل و نقل، سرعت نصب و همچنین پایداری کل سازه دارد. فریم ها که اصلی ترین بخش اسکافلد محسوب می شوند، در ابعاد گوناگون تولید می گردند. به طور معمول فریم هایی با ارتفاع ۵۰، ۷۵ و ۱۰۰ سانتی متر به ترتیب حدود ۸، ۹ و ۵/۱۰ کیلوگرم وزن دارند. این اختلاف وزن ناشی از ابعاد و مقدار فولاد مصرفی در هر قطعه است.
در کنار فریم ها، مهارهای عرضی و قطری برای تثبیت و جلوگیری از تغییر شکل سازه به کار می روند. وزن مهار عرضی حدود ۴/۵ کیلوگرم و وزن مهار قطری در حدود ۵ کیلوگرم است. این قطعات اگرچه سبک تر از فریم ها هستند، اما استحکام و انسجام سازه بدون آن ها امکان پذیر نخواهد بود. در بخش پایینی نیز کفشک ها قرار می گیرند که هرکدام نزدیک به ۵/۱ کیلوگرم وزن دارند و به عنوان پایه نگهدارنده، فشار وارد شده به زمین را توزیع می کنند.
ترکیب این اجزا باعث می شود وزن یک مجموعه اسکافلد مثلثی بر اساس تعداد فریم ها و ارتفاع مورد نیاز، به چند صد کیلوگرم برسد. این وزن متعادل در عین حال که حمل قطعات را ممکن می سازد، موجب استحکام و پایداری سازه در حین اجرای پروژه نیز می شود.
ابعاد اسکافلد مثلثی
ابعاد اسکافلد مثلثی بر اساس استانداردهای مشخصی طراحی می شوند تا هنگام اجرا، قطعات به طور کامل با یکدیگر هماهنگ باشند. بخش اصلی این داربست را فریم ها تشکیل می دهند که معمولا در سه ارتفاع ۵۰، ۷۵ و ۱۰۰ سانتی متر تولید می شوند و عرض ثابت آن ها حدود ۱۲۰ سانتی متر است. این تنوع در ارتفاع باعث می شود تا نیروهای اجرایی و تیم ساخت و ساز بتوانند سازه را به صورت مرحله ای بالا ببرند و کنترل دقیقی بر میزان افزایش ارتفاع داشته باشند.
در کنار فریم ها، قطعات مکملی نیز وجود دارند. مهارهای عرضی اغلب با طول ۱۲۰ سانتی متر ساخته می شوند تا دو فریم موازی را به هم متصل کنند. مهارهای قطری طول بیشتری دارند و به طور معمول در حدود ۱۷۰ سانتی متر طراحی می شوند تا بتوانند تعادل جانبی سازه را حفظ کنند. در بخش بالایی نیز از سرجک های قابل تنظیم استفاده می شود که بر اساس نوع پروژه، امکان تغییر در محدوده ای بین ۳۰ تا ۵۰ سانتی متر ارتفاع را فراهم می کنند.
چیدمان این ابعاد استاندارد موجب می شود هر قطعه به سادگی در جای خود قرار گیرد، بدون آن که نیاز به برش یا تغییرات اضافه باشد. نتیجه آن است که اسکافلد مثلثی علاوه بر انسجام، قابلیت تکرارپذیری و استفاده در پروژه های متعدد را پیدا می کند.
مزایای اسکافلد مثلثی
اسکافلد مثلثی، با طراحی مدولار و هندسی خود، مجموعه ای از مزایای مهم را ارائه می دهد و پایه ای مطمئن برای پیشبرد پروژه های ساختمانی فراهم می آورد.
نصب و جمع آوری سریع
ساختار مدولار و اتصالات نر و مادگی اسکافلد مثلثی باعث می شود که نصب و جمع آوری این داربست مدولار به آسانی، حتی بدون نیاز به ابزار سنگین یا نیروی متخصص انجام شود.
تحمل بار بالا
طراحی مثلثی فریم ها موجب توزیع یکنواخت نیروها می شود و اسکافلد توانایی نگهداری وزن سازه های سنگین مانند دال های بتنی و پل ها را دارد.
انعطاف پذیری در ارتفاع و اندازه
فریم ها و مهارها در طول ها و ارتفاع های مختلف ساخته می شوند و با سرجک های قابل تنظیم، امکان تراز دقیق و سازگاری با شرایط مختلف پروژه فراهم می شود.
دسترسی راحت و ایمنی بیشتر
اسکافلد مثلثی، دسترسی به نقاط دشوار و ارتفاع های بلند را آسان می کند و طراحی سطح سکوها با مش بندی و فرو رفتگی های کنترل شده، اصطکاک و تعادل کافی را برای کارگران فراهم می آورد.
سهولت در جابجایی
قطعات سبک و مدولار امکان حمل و جابجایی سریع اسکافلد مثلثی را فراهم می کنند و می توان آن را به راحتی به بخش های مختلف پروژه منتقل کرد.
دوام و طول عمر بالا
استفاده از فولاد مقاوم و طراحی مستحکم، مقاومت در برابر فشار و فرسودگی را افزایش می دهد و طول عمر مفید اسکافلد مثلثی را بیشتر می کند، که هزینه های نگهداری و جایگزینی را کاهش می دهد.
قیمت اسکافلد مثلثی
قیمت اسکافلد مثلثی تحت تاثیر چند عامل مهم قرار دارد که بررسی آن ها در زمان خرید اهمیت بالایی دارد. ماده اولیه اصلی در ساخت اسکافلد، لوله های فولادی است که از ورق های با ضخامت و کیفیت مشخص تولید می شوند. کیفیت فولاد و دقت در تولید لوله ها، مستقیما بر دوام و توان باربری داربست تاثیر می گذارد و در نتیجه قیمت تمام شده آن افزایش می یابد.
تعداد طبقات، طول لوله ها و میزان فولاد مصرفی در ساخت اسکافلد مثلثی، نقش مهمی در تعیین قیمت آن دارند. هرچه سازه بزرگ تر و حجم مواد مصرفی بیشتر باشد، هزینه ساخت نیز افزایش می یابد. کیفیت تولید و طراحی اتصالات بین قطعات نیز حائز اهمیت است. اسکافلدهایی که جوشکاری دقیق دارند و اتصالات آن ها طبق استانداردهای فنی طراحی شده است، توان باربری بالاتری ارائه می کنند و دوام بیشتری دارند. استفاده از مواد اولیه با کیفیت بالا، مانند لوله های فولادی استاندارد و ورق های با ضخامت مناسب، علاوه بر افزایش مقاومت سازه، ارزش اقتصادی و کارایی آن را نیز ارتقا می دهد.
در مقابل، استفاده از لوله های با کیفیت پایین یا قطعات دست دوم ممکن است هزینه اولیه را کاهش دهد، اما ریسک نصب و ایمنی سازه را افزایش می دهد و در پروژه های سنگین، خطرات مالی و جانی به همراه دارد.
خرید اسکافلد مثلثی
برای خرید اسکافلد مثلثی، توجه به کیفیت و استانداردهای محصول اهمیت بالایی دارد و قیمت تنها معیار تصمیم گیری نیست. پیش از انتخاب، باید اطمینان حاصل کنید که داربست مطابق با استانداردهای جهانی طراحی و تولید شده باشد تا در ارتفاع های بالا، ایمنی و پایداری لازم را فراهم کند. سطح میله ها باید صاف و یکدست باشد و هیچ فرورفتگی، برجستگی یا درزی در آن وجود نداشته باشد؛ این ویژگی توان باربری و دوام سازه را فراهم می کند.
انعطاف پذیری داربست نیز باید متعادل باشد، نه آن قدر نرم که در پروژه های سنگین اختلال ایجاد کند و نه آن قدر سفت که امکان تنظیم و اجرای سازه در طرح های مختلف را محدود کند. استفاده از مواد اولیه مرغوب، به خصوص لوله های فولادی با ضخامت و کیفیت مناسب، از دیگر شاخص های مهم خرید اسکافلد مثلثی است.
سفارش اسکافلد مثلثی از فروشگاه معتبر پولاد، با تضمین کیفیت، تحویل سریع و پشتیبانی در صورت بروز هرگونه مشکل همراه است و می توانید با اطمینان آن را دریافت کنید.
نحوه نصب اسکافلد مثلثی
نصب اسکافلد مثلثی فرآیندی است که با رعایت نکات ایمنی و اصول فنی، می تواند به سرعت و با اطمینان انجام شود. ابتدا باید زمین زیر پایه ها کاملا محکم و صاف باشد تا از نشست یا لرزش اسکافلد جلوگیری شود. سپس کفشک ها در محل مشخص قرار گرفته و تراز بودن آن ها با استفاده از شاقول و تراز سنج بررسی می شود.
پس از آماده سازی زمین، قطعات اصلی اسکافلد مثلثی شامل پایه ها و تیرهای افقی و مورب در محل خود قرار می گیرند. پایه ها به شکل مثلثی چیده می شوند و تیرهای مورب برای ایجاد پایداری اضافی بین آن ها نصب می شوند. هر اتصال باید با بست های استاندارد محکم شود و از لق شدن قطعات جلوگیری گردد.
در مرحله بعد، تخته های کار یا سکوها روی تیرهای افقی قرار می گیرند و با بست یا پیچ ثابت می شوند تا سطحی ایمن برای کارگران ایجاد شود. نصب نرده های حفاظتی و محافظ های جانبی نیز ضروری است تا ایمنی کار در ارتفاع فراهم شود.
اسکافلد قبل از استفاده توسط فرد مسئول بررسی می شود تا از استحکام و ثبات آن اطمینان حاصل گردد. رعایت این مراحل موجب می شود اسکافلد مثلثی به سرعت نصب شود و ضمن سادگی در اجرا، سطح بالایی از ایمنی و کارایی را برای پروژه های ساختمانی فراهم آورد.
روش اسکافلد بندی مثلثی
مراحل نصب و آرایش اجزای داربست مثلثی بر اساس ملاحظات مهندسی سازه و الزامات ایمنی صنعتی عبارتند از:
۱- آماده سازی محل نصب
ابتدا زمین محل قرارگیری اسکافلد مثلثی باید مستحکم و با مقاومت کافی باشد. در صورتی که زمین سست یا نرم باشد، زیر پایه ها کفشک گذاشته می شود یا با تخته زیرپایی آن ها را محکم می کنند. همچنین سطح زمین باید تراز باشد تا ارتفاع اسکافلد در نقاط مختلف اختلاف زیاد نداشته باشد.
۲- قرار دادن اجزای اولیه و اتصال پایه ها
کفشک ها روی زمین محکم شده و پایه های قاب مثلثی (فریم مثلثی) بر روی آن ها نصب می شوند. فریم ها معمولا دارای اتصال نر و ماده هستند که به طور محکم در هم قفل می شوند. ابتدا پایه ها به صورت مربعی یا مستطیلی در بخش پایین اسکافلد نصب می شوند. سپس مهارهای افقی و مورب به منظور پایداری بیشتر بین پایه ها برقرار می گردد.
۳- نصب قطعات مثلثی و افزایش ارتفاع
با قرار دادن فریم های مثلثی به همدیگر، اسکافلد تا ارتفاع مورد نظر بالا می آید. در این هنگام، به منظور جلوگیری از اختلاف ارتفاع و کجی، از سرجک قابل تنظیم استفاده می شود.
۴- تثبیت اتصالات و ایمن سازی
بست ها، لوله های مهار و اتصالات باید محکم شوند تا در طول کار تحت بار و ارتعاش، جابجا نشوند. لوله ها نباید دارای درز یا آسیب باشند؛ زیرا این موارد مقاومت سازه را کاهش می دهند. نصب محافظ جانبی مانند نرده حفاظ نیز از ملزومات ایمنی است.
اجزای سازنده اسکافلد مثلثی
اسکافلد مثلثی یا اسکافلد مثلثی از مجموعه ای از اجزای تخصصی تشکیل شده است که هر یک وظیفه ای مشخص در ایجاد استحکام و ایمنی سازه بر عهده دارند.
۱.کفشک یا پاشنه داربست
قطعه ای فلزی است که در بخش تحتانی اسکافلد مثلثی قرار می گیرد که وظیفه آن انتقال بار کل سازه به زمین و جلوگیری از نشست یا لغزش پایه ها است. کفشک داربست باعث می شود تا فشار به طور یکنواخت پخش شود و پایداری مجموعه افزایش یابد.
۲.فریم مثلثی (قاب داربست)
اصلی ترین بخش سازه است که از لوله های فولادی در ابعاد استاندارد (۵۰، ۷۵ و ۱۰۰ سانتی متر با ارتفاع ۱۲۰ سانتی متر) ساخته می شود. این فریم ها به صورت مدولار روی هم قرار می گیرند و امکان دسترسی به ارتفاع های مختلف را فراهم می کنند. اتصال آن ها از طریق سیستم نر و مادگی اسکافلد مثلثی انجام می شود.
۳.سرجک قابل تنظیم (پیچ تنظیم)
قطعه ای در بالای داربست که وظیفه تنظیم ارتفاع و تراز کردن سطح سازه را دارد. سرجک در سایزهای مختلف ۴۰، ۵۰، ۶۰ و ۷۰ سانتی متر تولید می شود و امکان جبران ناهمواری های سطح زمین را فراهم می کند.
۴.مهار افقی
مهار افقی برای اتصال و همراستا نگه داشتن فریم ها به کار می رود. این مهارها موجب پایداری عرضی داربست شده و مانع از تغییر فاصله پایه ها می شوند.
۵.مهار مورب (اعضای قطری یا بادبندها)
قطعاتی مورب هستند که نقش مهمی در افزایش استحکام جانبی داربست دارند. این مهارها تعادل سازه را در برابر نیروهای افقی و ارتعاشات حفظ می کنند.
۶.پین داربست
پین داربست، یک قطعه فلزی است که فریم ها را به یکدیگر متصل می کند و اتصال سازه را مستحکم و پایدار نگه می دارد.
۷.اعضای افقی
اعضای افقی، میله هایی با طول های متغیر (۷۵ تا ۲۹۵ سانتی متر) هستند که وظیفه انتقال نیرو و اتصال بخش های قائم اسکافلد مثلثی را بر عهده دارند. این اجزا معمولا به وسیله گوه ها به قطعات دیگر قفل می شوند.
۸.اعضای قطری بلند
این اعضا با طول ۱۲۰ تا ۳۶۰ سانتی متر ساخته می شوند و همراه با اعضای افقی، مقاومت سازه در برابر نیروهای جانبی و بارهای نامتقارن را افزایش می دهند.
۹.سکوی کار
سکوهای کار، صفحات پیش ساخته ای هستند که روی داربست قرار می گیرند و امکان ایستادن کارگران یا قرار دادن ابزار و تجهیزات سبک را فراهم می سازند.
۱۰.نبشی پانچ شده و قالب های واسطه
برای اتصال صفحات قالب یا ایجاد کنج های داخلی به کار می روند. این قطعات در پروژه های بتن ریزی یا سازه های خاص بسیار ضروری هستند.
کاربرد اسکافلد مثلثی
کاربرد اسکافلد مثلثی در پروژه های ساختمانی و عمرانی بسیار زیاد است؛ زیرا این سیستم نگهدارنده موقت با فراهم کردن پایداری بالا و توزیع یکنواخت بار، امکان اجرای دقیق و مستحکم سقف ها و سازه ها را فراهم می آورد. از مهم ترین کاربردهای آن می توان به موارد زیر اشاره کرد:
- پشتیبانی از قالب بندی سقف ها و کفراژها: اسکافلد مثلثی به عنوان تکیه گاه موقت برای سقف های بتنی تا زمان گیرش کامل بتن استفاده می شود و امکان تثبیت قالب ها را به صورت ایمن فراهم می آورد.
- پروژه های ساختمانی بلند و چندطبقه: این سیستم در ساختمان هایی با ارتفاع بیش از پنج متر یا برج های بلند به دلیل مقاومت بالا و استحکام سازه ای خود، برای اجرای سقف و سکوهای موقت قابل استفاده است.
- پل ها و سازه های صنعتی: اسکافلد مثلثی به راحتی در پروژه های پل سازی و سازه های بزرگ صنعتی قابل استفاده است و با ایجاد شبکه ای مستحکم زیر قالب ها، شرایط اجرای عملیات را ایمن می سازد.
- تسهیل دسترسی کارگران و تجهیزات: با نصب سکوی کار روی اسکافلد مثلثی، امکان ایستادن، تردد و قرار دادن تجهیزات سبک فراهم می شود و اجرای کار را تسهیل می کند.
- انواع عملیات ساختمانی با نیاز به تحمل بارهای متغیر: طراحی مثلثی شکل این داربست، مقاومت آن را در برابر نیروهای جانبی و بارهای ناپایدار افزایش می دهد و سازه را پایدار نگه می دارد.

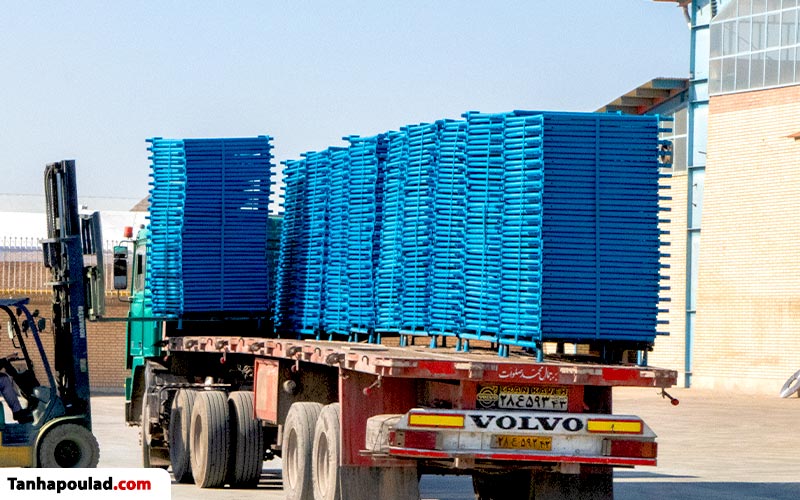

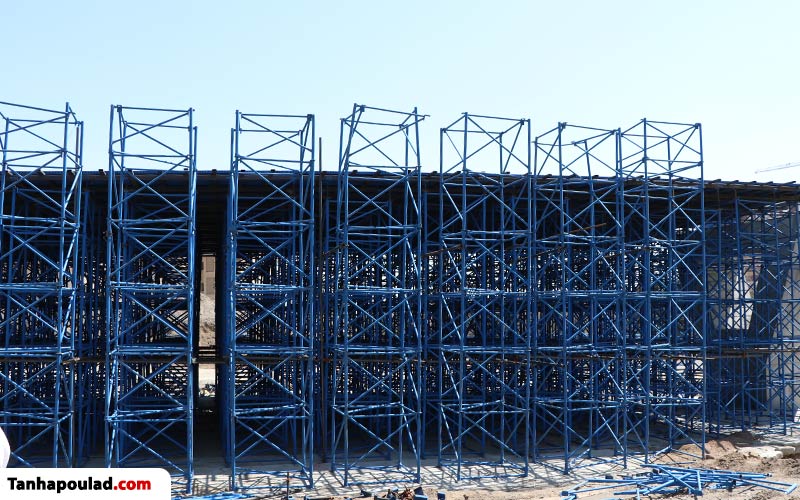

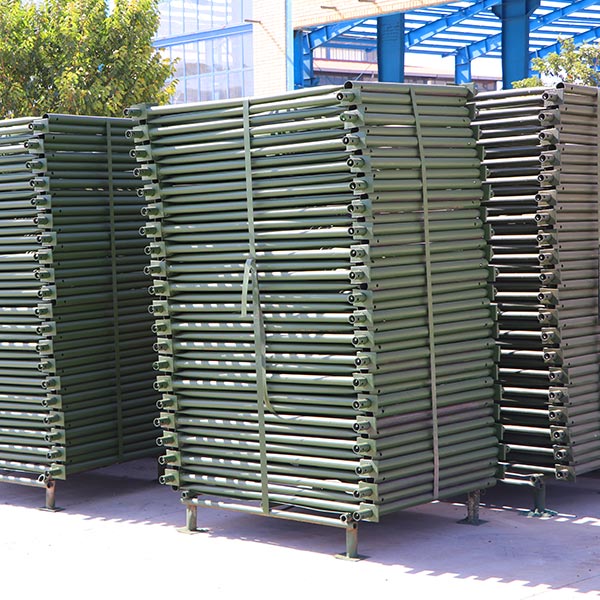

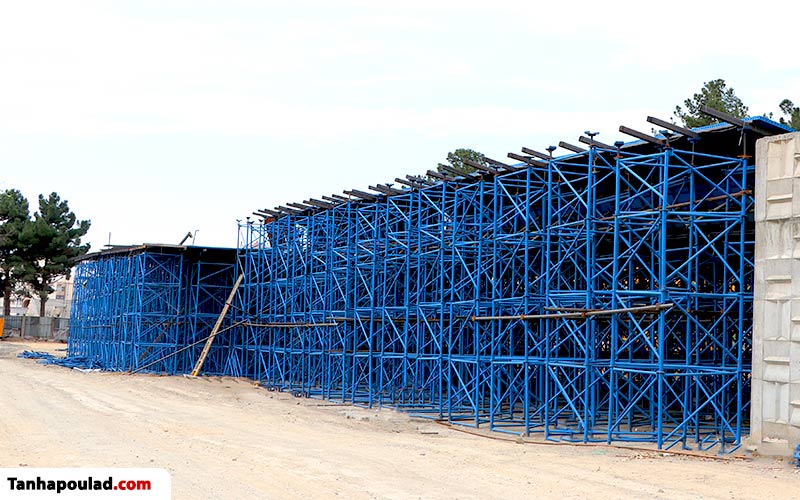

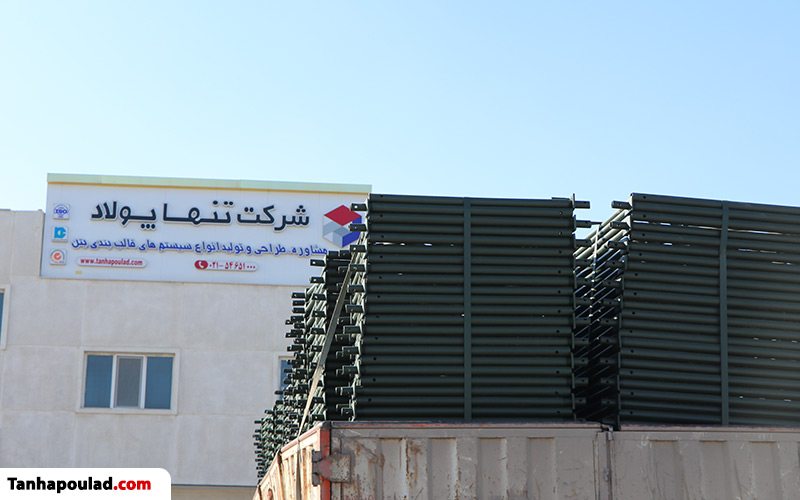

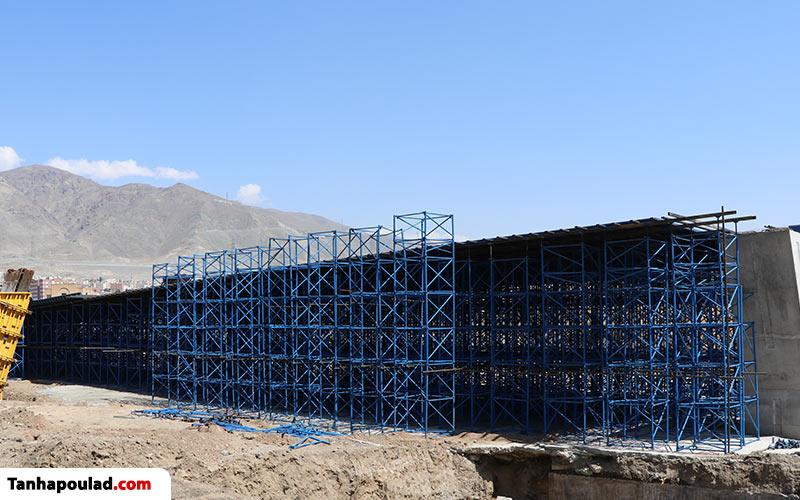

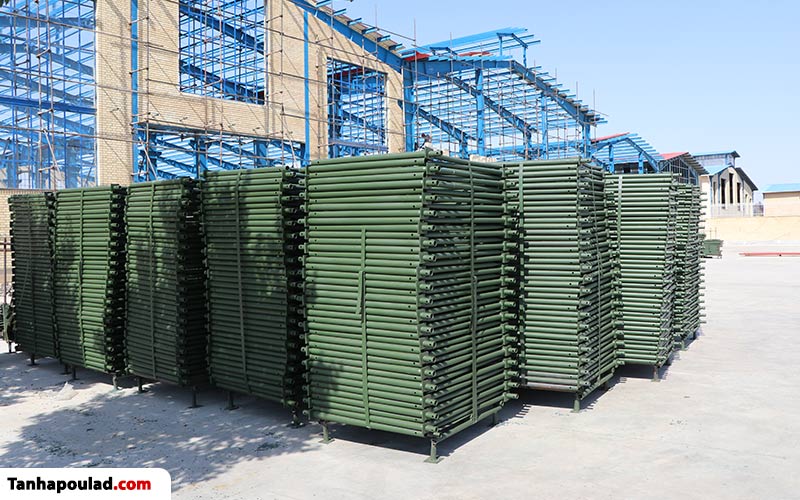

گالری تصاویر اسکافلد مثلثی
جدول وزن اسکافلد مثلثی
| نوع قطعه | ابعاد | وزن |
|---|---|---|
| فریم مثلثی | 120x100 | ۱۰/۵ |
| فریم مثلثی | 120x75 | ۹ |
| فریم مثلثی | 120x50 | ۸/۶ |
| مهاری داربست | ۱۷۰ | ۴/۳ |
| مهاری داربست | ۱۲۰ | ۳/۲ |
| کفشک داربست | - | ۱/۵ |
