در دنیای ساخت و ساز مدرن، نیازهای طراحی و برنامه ریزی قالب های بتن و آرماتور بسیار متنوع و پیچیده هستند. هرچند که هنوز بسیاری از فرآیندهای طراحی به تولید نقشه های دوبعدی منجر می شوند، این نقشه ها پایه ای برای اجرای قالب بندی، ایجاد بازشوها و نصب اجزای اضافی محسوب می شوند. همچنین، آرماتور طبق طرحهای استاندارد در مکان و شکل مشخص قرار می گیرد. با این حال، روش های نوین مانند کارگاه های ساختمانی بدون کاغذ و مدل سازی اطلاعات ساختمان (BIM) نشان میدهند که آینده طراحی و برنامه ریزی به سوی مدلهای سه بعدی دقیق و همکاری دیجیتالی پیش می رود.
در این مقاله بهترین نرم افزارهای طراحی قالب بتن و نرم افزارهای مدلسازی قالب بتن و انواع نرم افزارهای طراحی سازه را معرفی خواهیم کرد.
طراحی و مدلسازی قالب چگونه انجام می شود؟
طراحی و مدل سازی قالب در پروژه های ساخت و ساز یک فرآیند دقیق و ضروری است که تاثیر زیادی بر کیفیت و زمان اجرای پروژه دارد. در ابتدا، انتخاب مناسب مواد قالب بتن از جمله چوب، فولاد یا پلای وود و همچنین تعیین ابعاد و ساختار آن ها، بر اساس نوع سازه و شرایط پروژه انجام می شود. در این مرحله، طراحان باید به عواملی چون بارگذاری، شرایط محیطی و نیازهای خاص پروژه توجه کنند تا قالب بتواند وظیفه نگهداری بتن در هنگام گیرش را به درستی انجام دهد.
نقشه کشی دقیق قالب ها بخش بعدی این فرآیند است. این نقشه ها شامل جزئیات دقیق ابعاد، اتصالات و روش های نصب قالب ها می باشند. این طراحی ها باید به گونه ای باشند که به راحتی در محل پروژه قابل اجرا باشند و احتمال خطا را به حداقل برسانند. در این مرحله، محاسبات مربوط به استحکام قالب و بررسی شرایط بارگذاری بر اساس الزامات مهندسی نیز انجام می شود.

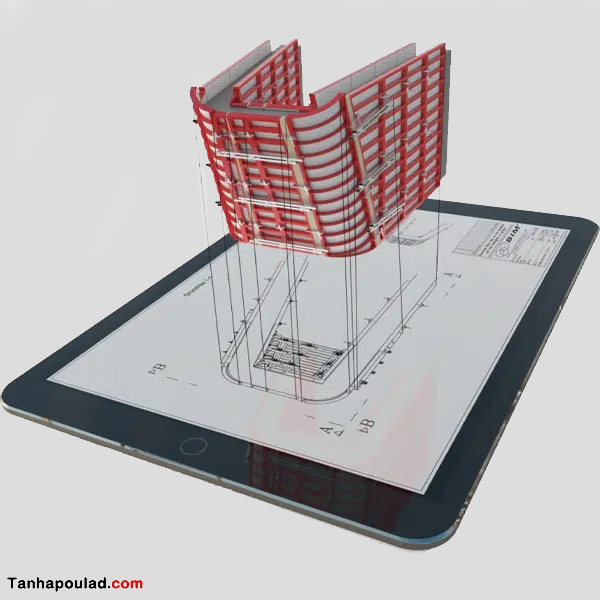

مدل سازی سه بعدی یا روش های مشابه میتوانند به طراحان این امکان را بدهند که قبل از شروع ساخت، عملکرد انواع سیستم های قالب بندی مثل قالب سقف، قالب دیوار و قالب ستون را شبیه سازی کنند. این کار به شناسایی مشکلات احتمالی و بهبود فرآیند طراحی کمک می کند.
با استفاده از این مدل ها، می توان به طور دقیق تری موقعیت اجزای مختلف قالب، نحوه اتصال و ترکیب آن ها را بررسی کرد، که این امر موجب کاهش زمان و هزینه های اضافی در پروژه می شود. برای این که این کار به درستی و با دقت بالا انجام شود نیاز به استفاده از نرم افزارهای مدلسازی قالب بتن است که در ادامه به معرفی آن ها خواهیم پرداخت.
پیشنهاد ناشر
ممکن است این را نیز بپسندید: قیمت داربست مدولار

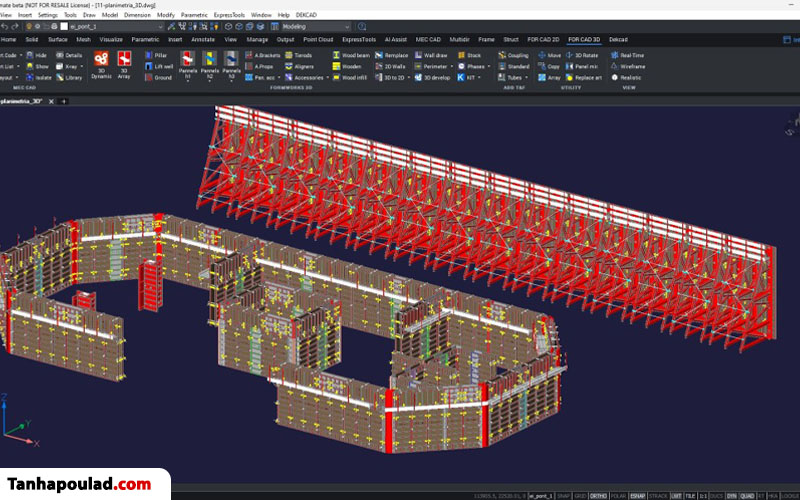

بهترین نرم افزارهای طراحی قالب بندی بتن در سال ۲۰۲۶
انتخاب نرم افزار مناسب برای طراحی قالب بندی بتن تاثیر مستقیمی بر کیفیت طراحی، کاهش خطاهای اجرایی، مدیریت هزینه ها و سرعت انجام پروژه دارد. امروزه بسیاری از شرکت های ساختمانی از ترکیب چند نرم افزار برای مدل سازی، طراحی سازه، تهیه نقشه های اجرایی و مدیریت پروژه استفاده می کنند. در ادامه با بهترین نرم افزارهای طراحی قالب بندی بتن در سال ۲۰۲۶ آشنا می شویم.
Tekla Structures
Tekla Structures یکی از قدرتمندترین نرم افزارهای مدلسازی قالب اطلاعات ساختمان (BIM) محسوب می شود و در پروژه های عمرانی، صنعتی و ساختمانی کاربرد گسترده ای دارد. این نرم افزار امکان طراحی دقیق قالب بندی بتن، تهیه نقشه های اجرایی، استخراج لیست مصالح و هماهنگی کامل بین بخش های مختلف پروژه را فراهم می کند.
مزایا:
مدلسازی قالب بسیار دقیق سه بعدی
تهیه خودکار نقشه ها و گزارش ها
مناسب برای پروژه های بزرگ و پیچیده
هماهنگی کامل با فرآیندهای BIM
معایب:
نیاز به سیستم سخت افزاری قدرتمند
یادگیری نسبتا زمان بر
هزینه بالای لایسنس
Autodesk Revit
Revit یکی از محبوب ترین نرم افزارهای BIM در جهان است که برای طراحی معماری، سازه و تاسیسات مورد استفاده قرار می گیرد. بسیاری از شرکت های فعال در حوزه مدلسازی قالب بندی بتن از این نرم افزار برای مدل سازی سازه و هماهنگی میان تیم های طراحی استفاده می کنند.
مزایا:
محیط کاربری مناسب و گسترده
هماهنگی عالی با سایر نرم افزارهای Autodesk
امکان همکاری همزمان چند کاربر
مناسب برای پروژه های ساختمانی در تمامی ابعاد
معایب:
در طراحی جزئیات بسیار تخصصی قالب بندی نسبت به Tekla محدودتر است.
نیاز به آموزش تخصصی برای استفاده حرفه ای
AutoCAD
با وجود پیشرفت نرم افزارهای BIM، AutoCAD همچنان یکی از پرکاربردترین ابزارهای تهیه نقشه های دوبعدی و جزئیات اجرایی مدلسازی قالب بندی بتن به شمار می رود. بسیاری از مهندسان برای تکمیل نقشه های اجرایی همچنان از این نرم افزار استفاده می کنند.
مزایا:
یادگیری آسان تر نسبت به بسیاری از نرم افزارهای BIM
مناسب برای تهیه نقشه های اجرایی
سازگاری با اکثر نرم افزارهای مهندسی
معایب:
فاقد قابلیت های پیشرفته BIM
افزایش احتمال خطا در پروژه های بزرگ به دلیل طراحی دوبعدی
Autodesk Forma
Autodesk Forma یکی از جدیدترین ابزارهای طراحی هوشمند است که با استفاده از هوش مصنوعی و تحلیل داده ها، امکان بررسی شرایط سایت، نورگیری، اقلیم و سناریوهای مختلف طراحی را در مراحل اولیه پروژه فراهم می کند. اگرچه این نرم افزار جایگزین Tekla یا Revit نیست، اما مکمل بسیار ارزشمندی برای شروع پروژه های ساختمانی محسوب می شود.
مزایا:
استفاده از هوش مصنوعی در تحلیل اولیه پروژه
افزایش سرعت تصمیم گیری در مرحله طراحی
یکپارچگی با اکوسیستم Autodesk
معایب:
مناسب مراحل اولیه طراحی است و برای طراحی کامل قالب بندی بتن به تنهایی کافی نیست.
برخی قابلیت های پیشرفته نیازمند اشتراک های حرفه ای هستند.
Tekla Structures نیز یکی از شناخته شده ترین نرم افزارهای مدلسازی قالب بتن است که به ویژه برای طراحی قالب دیوار ، ستون ها و دال ها مناسب است. این نرم افزار به کاربران این امکان را می دهد که قالب های پیش ساخته و استاندارد را به راحتی به طرح ها اضافه کرده و تغییرات را به سرعت در مدل سه بعدی اعمال کنند.
پیشنهاد ناشر
ممکن است این را نیز بپسندید: قیمت لوله داربست

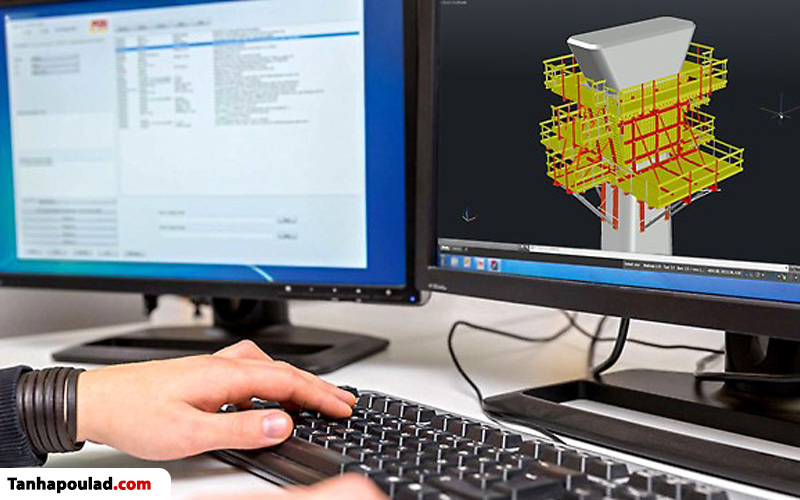

انواع نرم افزارهای طراحی سازه
برای طراحی سازه های بتنی نیز مانند طراحی قالب های بتن ، نرم افزارهای تخصصی متعددی وجود دارند که به مهندسان سازه کمک می کنند تا با دقت بالا، تحلیل های پیچیده و مدل سازی های سه بعدی را انجام دهند. در اینجا ۵ نرم افزار معروف برای طراحی سازه های بتنی معرفی می کنیم.
SAP2000
SAP2000 یکی از معروف ترین نرم افزارهای تحلیل سازه است که برای طراحی انواع مختلف سازه ها از جمله سازه های بتنی، فولادی و ترکیبی به کار می رود. این نرم افزار توانایی تحلیل بارهای استاتیکی و دینامیکی و همچنین تحلیل رفتار سازه ها در برابر بارهای مختلف مانند زلزله و باد را دارد. طراحی اعضای بتنی، تیرها، ستون ها و دیوارهای بتنی از قابلیت های این نرم افزار است.
ETABS
ETABS یک نرم افزار تخصصی برای طراحی ساختمان های بلند و پیچیده است. این نرم افزار مخصوصا برای طراحی و تحلیل اجزای سازه ای بتنی، از جمله ستون ها، تیرها و دیوارها بسیار مفید است. همچنین، ETABS امکان تحلیل بارهای لرزه ای و دینامیکی را برای سازه های بتنی فراهم می آورد و به مهندسان کمک می کند تا رفتار سازه ها در برابر زمین لرزه را شبیه سازی کنند.
STAAD
STAAD یک نرم افزار بسیار قدرتمند برای تحلیل و طراحی سازه ها است که می تواند برای تحلیل و طراحی انواع سازه ها، اعم از فولادی، بتنی، چوبی و دیگر انواع سازه ها استفاده شود. این نرم افزار به ویژه برای تحلیل بارهای استاتیکی، دینامیکی و لرزه ای بسیار موثر است و توانایی طراحی اجزای بتنی از جمله دال ها، تیرها و ستون ها را دارد.
RISA-3D
RISA-3D نرم افزاری برای تحلیل سازه های سه بعدی است که به طور خاص برای طراحی سازه های بتنی و فولادی در نظر گرفته شده است. این نرم افزار به طراحان کمک می کند تا تحلیل های پیچیده ای انجام دهند و در عین حال طراحی دقیق اجزای سازه ای مختلف از جمله دال ها، ستون ها و تیرها را امکان پذیر می سازد.
پیشنهاد ناشر
ممکن است این را نیز بپسندید: پیچ تنظیم چیست؟
ProStructures
ProStructures یک نرم افزار طراحی است که برای طراحی و مدل سازی اجزای بتنی و فولادی در پروژه های سازه ای کاربرد دارد و می توان به عنوان نرم افزار طراحی قالب بتن از آن استفاده کرد. این نرم افزار به ویژه برای طراحی قالب های بتن، تولید مستندات دقیق و محاسبات جزئیات سازه های بتنی مناسب است و به طراحان کمک می کند تا فرآیند طراحی و ساخت را تسریع کنند.
جمع بندی
با توجه به پیشرفت های سریع در حوزه مدلسازی قالب اطلاعات ساختمان و استفاده از نرم افزارهای پیشرفته در طراحی قالب های بتن، نکته ای که نباید نادیده گرفت این است که آینده صنعت ساخت و ساز، بدون شک به سمت استفاده گسترده تر از ابزارهای سه بعدی پیش می رود. اما مهم تر از انتخاب یک نرم افزار مناسب، توانایی تیم طراحی در به کارگیری هوشمندانه این فناوری ها برای کاهش هزینه ها و بهبود دقت اجرایی است. در واقع، موفقیت پروژه های عمرانی نه تنها به استفاده از بهترین نرم افزارها، بلکه به برنامه ریزی دقیق و همکاری بین تمامی اعضای تیم طراحی و ساخت وابسته است.
در سال ۲۰۲۶ هیچ نرم افزاری به طور کامل جایگزین Tekla Structures یا Revit نشده است. انتخاب بهترین گزینه به نوع پروژه، بودجه، سطح تخصص تیم طراحی و نیازهای اجرایی بستگی دارد. در بسیاری از پروژه های حرفه ای، استفاده همزمان از Tekla Structures، Revit و AutoCAD بهترین نتیجه را برای طراحی دقیق، کاهش خطاهای اجرایی و مدیریت موثر فرآیند قالب بندی بتن به همراه دارد.
گروه صنعتی تنها پولاد با بهره مندی از کارشناسان خبره و با تجربه، کار طراحی قالب های بتنی و سیستم های قالب بندی را به شکل حرفه ای انجام داده و ما را در تولید سیستم های قالب بندی بتن های خاص و پیش ساخته یاری می کنند. برای ثبت سفارش طراحی قالب بتن مورد نظر خود می توانید با شماره تماس 02154651000 ارتباط برقرار نمایید و ضمن دریافت مشاوره ساخت و خرید قالب های بتن، سفارش خود را ثبت نمایید.
