یکی از مشکلاتی که ممکن است هنگام بتن‌ریزی سقف‌های بتنی اتفاق بیفتد، نشست یا تغییر شکل غیرعادی سیستم قالب‌بندی است. این اتفاق همیشه به دلیل ضعف یک قطعه مشخص رخ نمی‌دهد؛ گاهی بستر نامناسب زیر تکیه‌گاه‌ها، گاهی توزیع نامتوازن بار و گاهی مهاربندی ناقص اجزای نگهدارنده باعث می‌شود مجموعه‌ای که در ظاهر پایدار به نظر می‌رسد، هنگام بارگذاری رفتار متفاوتی نشان دهد.

وزن بتن تازه، آرماتورها، قالب‌ها، تجهیزات اجرایی و نیروهای واردشده هنگام بتن‌ریزی باید از مسیر مشخصی به زمین یا سازه زیرین منتقل شوند. اگر یکی از بخش‌های این مسیر ظرفیت کافی نداشته باشد یا به‌درستی اجرا نشده باشد، احتمال نشست موضعی، تغییر تراز قالب و حتی ناپایداری بخشی از سیستم وجود دارد.

در این مقاله، عوامل مؤثر بر نشست قالب‌بندی سقف بتنی را بررسی می‌کنیم و توضیح می‌دهیم چگونه می‌توان پیش از بتن‌ریزی، وضعیت بستر، آرایش تکیه‌گاه‌ها، مهاربندی و مسیر انتقال بار را کنترل کرد. همچنین نشانه‌های هشداردهنده هنگام بتن‌ریزی و اقداماتی را که در صورت مشاهده تغییر شکل غیرعادی باید انجام شوند، بررسی خواهیم کرد.

مهم‌ترین عوامل نشست قالب‌بندی سقف

  • استقرار پایه‌ها روی بستر سست یا دارای ظرفیت باربری ناکافی
  • توزیع نامناسب بار و ایجاد بارهای متمرکز
  • انتخاب نادرست فاصله و آرایش تکیه‌گاه‌های موقت
  • مهاربندی جانبی ناکافی و اتصالات نامطمئن
  • عدم تناسب ظرفیت اعضای نگهدارنده با ارتفاع و بارگذاری
  • تغییر ناگهانی توالی بتن‌ریزی یا انباشته شدن بتن در یک نقطه
  • برداشتن زودهنگام تکیه‌گاه‌های موقت یا تغییر غیراصولی آرایش آن‌ها

نشست قالب‌بندی سقف چیست و چگونه اتفاق می‌افتد؟

سیستم قالب‌بندی سقف مجموعه‌ای از قالب‌های کف، تیرهای نگهدارنده، اعضای باربر و تکیه‌گاه‌های موقت است که در زمان آرماتوربندی و بتن‌ریزی، شکل و موقعیت موردنظر سازه را حفظ می‌کنند. این مجموعه باید بتواند بارهای مرحله ساخت را بدون تغییر شکل نامتعارف به تکیه‌گاه‌های زیرین منتقل کند.

اگر بخشی از تکیه‌گاه‌ها در اثر فشار واردشده در زمین فرو بروند، اتصالات جابه‌جا شوند یا اعضای نگهدارنده تحت بار بیش از ظرفیت خود قرار بگیرند، ممکن است سطح قالب از تراز اولیه خارج شود. به این وضعیت، در صورت وجود جابه‌جایی تکیه‌گاه‌ها یا تغییر موقعیت سیستم، نشست قالب‌بندی گفته می‌شود.

البته باید میان دو پدیده تفاوت قائل شد: خیز اعضای سازه نگهدارنده و نشست تکیه‌گاه‌ها. خیز می‌تواند در اثر تغییر شکل تیرها و اعضای باربر تحت بارگذاری ایجاد شود؛ اما نشست معمولاً به جابه‌جایی محل اتکا، فشردگی بستر یا تغییر موقعیت تکیه‌گاه مربوط است. تشخیص درست این دو حالت برای انتخاب روش اصلاح ضروری است.

تفاوت تغییر شکل طبیعی با نشست غیرمجاز

هر سیستم نگهدارنده تحت بار ممکن است مقداری تغییر شکل داشته باشد. مسئله اصلی این است که تغییر شکل از محدوده مجاز طراحی خارج نشود و باعث اختلال در هندسه قالب یا پایداری مجموعه نشود. برای تشخیص وضعیت، باید مقدار تغییر شکل مشاهده‌شده با پیش‌بینی طراحی و معیارهای پذیرش پروژه مقایسه شود.

برای مثال، اگر سطح قالب در اثر خیز محاسبه‌شده یکی از تیرهای نگهدارنده تغییر تراز پیدا کند، علت لزوماً ضعف بستر نیست. اما اگر صفحه زیرپایه در خاک فرو رفته باشد یا پایه نسبت به موقعیت اولیه خود جابه‌جا شده باشد، باید وضعیت بستر و انتقال بار بررسی شود. این دو مسئله ممکن است راهکارهای اصلاح متفاوتی داشته باشند.

۱. آماده‌سازی نامناسب بستر؛ یکی از دلایل اصلی نشست

اولین بخش از مسیر انتقال بار در بسیاری از سیستم‌های زیرسازی، سطحی است که تکیه‌گاه‌های موقت روی آن قرار می‌گیرند. اگر این سطح ظرفیت کافی نداشته باشد، حتی استفاده از اعضای فلزی مناسب نیز نمی‌تواند از نشست جلوگیری کند. نیروهایی که از قالب و اجزای نگهدارنده عبور می‌کنند، در نهایت باید به خاک، کف بتنی یا سازه زیرین منتقل شوند.

در پروژه‌هایی که سیستم نگهدارنده روی زمین طبیعی یا خاکریز اجرا می‌شود، نوع خاک، میزان تراکم، رطوبت، وجود لایه‌های سست و احتمال نشست باید بررسی شود. خاکی که در حالت خشک وضعیت مناسبی دارد، ممکن است پس از ورود آب یا افزایش بار عملکرد متفاوتی نشان دهد.

چه شرایطی باعث ضعف بستر می‌شود؟

  • تراکم ناکافی خاک: خاکی که به‌درستی متراکم نشده باشد، ممکن است پس از دریافت بار فشرده شود و ارتفاع تکیه‌گاه را تغییر دهد.
  • وجود خاک دستی یا لایه‌های سست: مصالح نامتراکم، خاک آلی یا لایه‌های ناهمگن می‌توانند باعث نشست موضعی شوند.
  • نفوذ آب و افزایش رطوبت: ورود آب به بستر ممکن است مقاومت و سختی برخی خاک‌ها را کاهش دهد یا باعث فرسایش و شسته شدن مصالح شود.
  • استقرار روی سطح شیب‌دار: قرارگیری نامناسب تکیه‌گاه‌ها روی سطح دارای شیب می‌تواند توزیع بار و پایداری جانبی را تحت تأثیر قرار دهد.
  • نبود زیرسری مناسب: تماس مستقیم صفحه پایه کوچک با بستر ضعیف ممکن است فشار موضعی زیادی ایجاد کند.

برای کاهش احتمال نشست، باید شرایط بستر پیش از نصب تجهیزات بررسی شود. در صورت نیاز، عملیات تسطیح، تراکم، اصلاح خاک یا اجرای سطح توزیع‌کننده بار انجام می‌شود. نوع و ابعاد زیرسری نیز باید بر اساس فشار واردشده و ظرفیت واقعی بستر تعیین شود.

نکته اجرایی: استفاده از تخته زیرپایه یا صفحه توزیع بار زمانی مؤثر است که ابعاد و ظرفیت آن با شرایط بارگذاری هماهنگ باشد. قرار دادن یک تخته کوچک یا قطعه نامناسب در زیر پایه، الزاماً باعث رفع خطر نشست نمی‌شود.

۲. توزیع نامناسب بار در سیستم زیرسازی سقف

یکی از عوامل مهم ایجاد نشست موضعی، توزیع نامتوازن بار میان اعضای نگهدارنده است. در زمان بتن‌ریزی، وزن بتن تازه به‌تدریج به قالب منتقل می‌شود. اگر بتن در یک نقطه انباشته شود یا تجهیزات اجرایی بار زیادی را روی محدوده کوچکی وارد کنند، ممکن است برخی اعضا بیشتر از مقدار پیش‌بینی‌شده تحت فشار قرار گیرند.

بار وارد بر زیرسازی تنها به وزن بتن محدود نیست. قالب‌های کف و تیر، آرماتورها، نیروهای اجرایی، تجهیزات و اثرات ناشی از انتقال و تخلیه بتن نیز باید در ارزیابی مرحله ساخت در نظر گرفته شوند. در بعضی شرایط، بارهای متمرکز ناشی از تجمع مصالح یا استقرار تجهیزات می‌توانند از بار یکنواخت تعیین‌شده برای سطح سقف بحرانی‌تر باشند.

مهم‌ترین بارهای وارد بر سیستم نگهدارنده

نوع بارمنشأ بارگذارینکته کنترلی
وزن بتن تازهحجم و ضخامت بتن در حال اجراضخامت دال و توالی بتن‌ریزی باید مشخص باشد.
وزن قالب و اعضای نگهدارندهقالب کف، تیرهای چوبی یا فلزی و متعلقاتوزن تمام اجزای سیستم باید در برآورد بار لحاظ شود.
بار آرماتورهاشبکه میلگردها و قطعات تقویتیمحل انبارش و تراکم مصالح باید کنترل شود.
بارهای اجرایینیروی انسانی، ابزار، تجهیزات و رفت‌وآمداز تمرکز بار در نقاط محدود جلوگیری شود.
بار تجهیزات بتن‌ریزیشیلنگ انتقال بتن و سایر تجهیزات مورد استفادهمسیر انتقال و تخلیه بتن باید از قبل برنامه‌ریزی شود.

برای جلوگیری از تمرکز بار، بتن باید مطابق برنامه اجرایی و به‌صورت کنترل‌شده در سطح قالب توزیع شود. محل تخلیه بتن، ترتیب پیشروی و حجم بتن در هر مرحله باید با طراحی سیستم موقت سازگار باشد.

در این مرحله، تغییر خودسرانه ضخامت دال یا انباشته کردن بتن در نزدیکی یک تکیه‌گاه نیز می‌تواند شرایط بارگذاری را تغییر دهد. بنابراین، روش بتن‌ریزی باید پیش از شروع عملیات مشخص شود و نیروهای اجرایی از آن اطلاع داشته باشند.

۳. انتخاب نامناسب فاصله و آرایش تکیه‌گاه‌ها

فاصله میان تکیه‌گاه‌های موقت باید با توجه به ظرفیت اعضای باربر و شرایط پروژه تعیین شود. افزایش فاصله پایه‌ها بدون محاسبه، ممکن است موجب افزایش خیز تیرهای نگهدارنده، توزیع نامناسب بار و بالا رفتن نیروهای وارد بر هر نقطه اتکا شود.

از طرف دیگر، تعداد زیاد تکیه‌گاه‌ها نیز به‌تنهایی به معنی ایمنی بیشتر نیست. اگر بستر زیر آن‌ها ظرفیت کافی نداشته باشد یا اعضا به‌درستی مهاربندی نشده باشند، افزایش تعداد پایه‌ها ممکن است صرفاً تعداد نقاطی را که در معرض نشست یا ناپایداری قرار می‌گیرند بیشتر کند.

برای تعیین آرایش مناسب، باید چند عامل در کنار هم بررسی شوند:

  • ضخامت و وزن بتن تازه
  • ابعاد و نوع قالب سقف
  • مقطع و طول اعضای افقی باربر
  • ارتفاع زیرسازی و میزان لاغری اعضای قائم
  • ظرفیت باربری هر عضو در ارتفاع کاری موردنظر
  • موقعیت و ظرفیت بستر یا سازه‌ای که بار به آن منتقل می‌شود

در نهایت، فاصله تکیه‌گاه‌ها باید بر اساس محاسبات سازه موقت و اطلاعات فنی تجهیزات تعیین شود. نمی‌توان یک فاصله ثابت را برای تمام سقف‌ها، صرف‌نظر از وزن بتن، دهانه و شرایط اجرا، مناسب دانست.

۴. مهاربندی ناقص و ضعف اتصالات

یک سیستم نگهدارنده ممکن است از نظر ظرفیت قائم مناسب باشد، اما در برابر نیروهای جانبی پایداری کافی نداشته باشد. در چنین شرایطی، جابه‌جایی جانبی پایه‌ها یا تغییر شکل قاب‌ها می‌تواند باعث تغییر موقعیت قالب شود. مهاربندی افقی و مورب، اتصالات مناسب و اتصال به نقاط تکیه‌گاهی پیش‌بینی‌شده برای کنترل این وضعیت اهمیت دارند.

اتصالات ضعیف یا نصب ناقص قطعات نیز می‌تواند مسیر انتقال نیرو را مختل کند. در برخی موارد، یک اتصال که به‌درستی قفل نشده است، در زمان ورود بار به‌تدریج جابه‌جا می‌شود و باعث ایجاد تغییر تراز در بخش بالایی سیستم خواهد شد.

مواردی که باید در مهاربندی بررسی شوند

  • اتصالات افقی: اعضای افقی باید مطابق طرح نصب و در محل‌های تعیین‌شده به یکدیگر متصل شوند.
  • مهارهای مورب: تعداد و محل مهاربندها باید با توجه به ارتفاع و پیکربندی سیستم تعیین شود.
  • اتصالات بالایی: محل قرارگیری تیرها و اجزای باربر در سر تکیه‌گاه‌ها باید از نظر لغزش و خروج از موقعیت کنترل شود.
  • اتصالات پایینی: اتصال پایه به صفحه زیرین و استقرار آن باید به‌گونه‌ای باشد که امکان جابه‌جایی ناخواسته کاهش یابد.
  • اتصال به سازه موجود: اگر سیستم نیاز به مهار به سازه مجاور داشته باشد، محل و جزئیات این اتصال باید مطابق طراحی اجرا شود.

حذف یا جابه‌جایی اعضای مهاربندی برای ایجاد فضای عبور یا دسترسی، بدون بررسی فنی مجاز نیست. اگر یکی از اعضا با مسیر عبور تجهیزات تداخل دارد، باید پیش از بتن‌ریزی راهکار جایگزین طراحی و تأیید شود.

۵. تأثیر ارتفاع و شرایط استقرار بر پایداری سیستم

با افزایش ارتفاع زیرسازی، حساسیت سیستم نسبت به نیروهای جانبی، لاغری اعضا و شرایط مهاربندی بیشتر می‌شود. پایه‌ای که در ارتفاع کم عملکرد مناسبی دارد، لزوماً در ارتفاع بالاتر همان ظرفیت و رفتار را نخواهد داشت. میزان بازشدگی اجزای قابل تنظیم، طول آزاد، شرایط اتصال و نحوه مهاربندی در ظرفیت نهایی مؤثر هستند.

همچنین، وجود اختلاف ارتفاع میان نقاط استقرار ممکن است باعث شود بعضی اعضا بیش از دیگران باز شوند. اگر این اختلاف بدون برنامه‌ریزی و کنترل جبران شود، نحوه توزیع بار و راستای اجزای قائم تغییر می‌کند.

برای جلوگیری از این مشکل، باید قبل از نصب، ارتفاع واقعی نقاط مختلف اندازه‌گیری شود. سپس طول اعضا و محدوده تنظیم آن‌ها بر اساس مشخصات فنی انتخاب و شاقولی بودن شبکه کنترل شود. استفاده از قطعات نامتناسب یا افزایش ارتفاع با روش‌های موقت و تأییدنشده، می‌تواند پایداری سیستم را کاهش دهد.

۶. چگونه پیش از بتن‌ریزی از نشست قالب جلوگیری کنیم؟

بخش مهمی از مشکلات نشست در مرحله بتن‌ریزی، در زمان آماده‌سازی و نصب سیستم قابل پیشگیری است. بررسی نقشه‌های اجرایی، کنترل بستر و بازرسی اتصالات باید قبل از شروع عملیات انجام شود. بهتر است این کنترل‌ها به‌صورت مرحله‌ای و با ثبت نتایج انجام شوند تا هر نقصی پیش از بارگذاری مشخص شود.

مرحله اول: بررسی نقشه و مسیر انتقال بار

در ابتدا باید مشخص شود بار قالب و بتن تازه از چه مسیری عبور می‌کند و در نهایت به کدام سطح یا عضو سازه‌ای منتقل می‌شود. اگر بخشی از سیستم روی دال طبقه پایین قرار دارد، باید ظرفیت آن دال برای تحمل بارهای مرحله ساخت بررسی شود. صرف اینکه یک سطح بتنی سخت شده است، به معنی توانایی آن برای تحمل هر نوع بار موقت نیست.

مرحله دوم: کنترل و آماده‌سازی سطح استقرار

سطح زیر پایه‌ها باید از نظر تراز، مقاومت و یکنواختی بررسی شود. در صورت استقرار روی خاک، تراکم و شرایط رطوبتی باید ارزیابی شوند. در صورت نیاز به زیرسری، ابعاد و نوع آن باید با فشار واردشده و ظرفیت بستر هماهنگ باشد.

مرحله سوم: نصب و تراز کردن اعضای نگهدارنده

پس از آماده شدن بستر، اعضای قائم در موقعیت تعیین‌شده نصب می‌شوند. در این مرحله باید شاقولی بودن، فاصله میان پایه‌ها و تراز اجزای بالایی بررسی شود. استفاده از تجهیزات تنظیم ارتفاع باید در محدوده مجاز آن‌ها انجام شود و هیچ عضو نباید با روش‌های غیراصولی در موقعیت خود نگه داشته شود.

مرحله چهارم: کنترل تیرها و اجزای باربر

تیرهای اصلی و فرعی باید در محل‌های پیش‌بینی‌شده قرار بگیرند. سطح تماس تیر با تکیه‌گاه‌ها، جلوگیری از لغزش جانبی و صحت اتصال اجزا باید بررسی شود. در صورت استفاده از چند تیر کنار هم، نحوه توزیع بار میان آن‌ها نیز باید مطابق طراحی باشد.

مرحله پنجم: مهاربندی و بازرسی اتصالات

پس از نصب شبکه اصلی، مهاربندها و اتصالات کامل می‌شوند. تمام گره‌ها، محل اتصال اعضای افقی و قائم و مهارهای مورب باید بررسی شوند. هر قطعه آسیب‌دیده یا اتصال ناقص باید قبل از ادامه عملیات تعیین تکلیف شود.

مرحله ششم: کنترل تراز قالب و ثبت وضعیت اولیه

پیش از بتن‌ریزی، تراز سطح قالب در نقاط مشخص اندازه‌گیری و ثبت می‌شود. بهتر است چند نقطه مرجع در دهانه‌ها و اطراف تکیه‌گاه‌ها در نظر گرفته شود تا در زمان بتن‌ریزی امکان مقایسه وضعیت اولیه با وضعیت بارگذاری‌شده وجود داشته باشد. این کار به تشخیص زودهنگام تغییرشکل کمک می‌کند.

موضوع بررسیاقدام لازم پیش از بتن‌ریزی
بستر زیر پایه‌هاکنترل ظرفیت، تراکم، تراز و احتمال نشست
مسیر انتقال باربررسی ظرفیت سطح یا سازه زیرین برای تحمل بارهای مرحله ساخت
اعضای قائمکنترل راستایی، ارتفاع و سلامت قطعات
اعضای باربر افقیبررسی محل استقرار، اتصالات و میزان تماس با تکیه‌گاه
مهاربندیکنترل تعداد، محل نصب و اتصال مهارهای جانبی و مورب
قالب کف سقفکنترل تراز اولیه، درزها و وضعیت اجزای نگهدارنده
بارهای اجراییتعیین محل دپو مصالح و مسیر انتقال بتن
ثبت وضعیت اولیهاندازه‌گیری و ثبت تراز نقاط مرجع پیش از بتن‌ریزی

۷. هنگام بتن‌ریزی چگونه وضعیت قالب را کنترل کنیم؟

حتی پس از تکمیل تمام کنترل‌های اولیه، وضعیت سیستم باید در زمان بتن‌ریزی نیز تحت نظر باشد. زیرا بسیاری از تغییرشکل‌ها فقط پس از وارد شدن بار بتن تازه و نیروهای اجرایی قابل مشاهده هستند. نظارت باید به‌گونه‌ای انجام شود که در صورت مشاهده هرگونه تغییر غیرعادی، امکان توقف عملیات و بررسی وضعیت وجود داشته باشد.

توزیع تدریجی بتن در سطح سقف

بتن باید طبق توالی مشخص‌شده در برنامه اجرایی پخش شود. تخلیه حجم زیاد بتن در یک نقطه، ممکن است فشار موضعی بالایی بر قالب و اعضای زیر آن وارد کند. به همین دلیل، محل تخلیه بتن و مسیر حرکت پمپ باید از قبل تعیین شود.

در سقف‌هایی با دهانه‌های مختلف یا تکیه‌گاه‌های متفاوت، ترتیب بتن‌ریزی اهمیت بیشتری پیدا می‌کند. عملیات باید طوری پیش برود که بارگذاری سیستم مطابق شرایط طراحی باشد و از ایجاد عدم تعادل ناخواسته جلوگیری شود.

کنترل ضخامت بتن و تجمع موضعی

ضخامت بتن باید مطابق نقشه سازه اجرا شود. افزایش ناخواسته ضخامت می‌تواند وزن بیشتری به قالب وارد کند و شرایط بارگذاری را تغییر دهد. همچنین در نقاطی که بتن در اثر تغییرشکل قالب تجمع پیدا می‌کند، باید وضعیت سیستم بررسی شود.

پایش تکیه‌گاه‌ها و نقاط مرجع

در طول بتن‌ریزی باید نقاط مرجع ثبت‌شده پیش از عملیات کنترل شوند. تغییر تراز، حرکت صفحه پایه، خمیدگی اعضا یا باز شدن اتصالات می‌تواند نشانه‌ای از بروز مشکل باشد. در پروژه‌های بزرگ یا دارای حساسیت بالا، ممکن است به ابزارهای دقیق‌تر برای پایش تغییرمکان و نشست نیاز باشد.

توجه داشته باشید که مشاهده تغییرشکل غیرعادی نباید با تنظیم یا سفت کردن خودسرانه اتصالات در حالی که سیستم تحت بار قرار دارد پاسخ داده شود. ابتدا باید عملیات طبق دستور مسئول فنی متوقف و محدوده در معرض خطر تخلیه شود؛ سپس ارزیابی فنی و تصمیم درباره اصلاح یا تخلیه کنترل‌شده بار انجام گیرد.

۸. نشانه‌های هشداردهنده نشست یا ناپایداری قالب

در بعضی موارد، سیستم پیش از بروز خرابی جدی علائم قابل مشاهده‌ای نشان می‌دهد. شناخت این علائم و واکنش سریع می‌تواند از گسترش مشکل جلوگیری کند. البته تشخیص قطعی علت باید توسط فرد متخصص و پس از بررسی وضعیت بارگذاری و اجزای سیستم انجام شود.

  • تغییر ناگهانی تراز سطح قالب: افت موضعی یا تغییر ارتفاع محسوس در قسمتی از قالب می‌تواند نشانه نشست یا تغییرشکل اعضای باربر باشد.
  • فرو رفتن صفحه زیرپایه: حرکت رو به پایین صفحه اتکا ممکن است نشان‌دهنده ظرفیت ناکافی بستر یا تمرکز بیش از حد بار باشد.
  • کج شدن اعضای قائم: انحراف پایه‌ها از راستای اولیه می‌تواند در اثر ضعف مهاربندی، جابه‌جایی تکیه‌گاه یا بارگذاری نامتقارن ایجاد شود.
  • باز شدن اتصالات: حرکت گره‌ها یا جدا شدن بخشی از اتصال‌ها می‌تواند پایداری مجموعه را کاهش دهد.
  • صدای غیرعادی فلز یا اجزای اتصال: صداهای ناشی از لغزش یا تغییر موقعیت قطعات باید جدی گرفته شوند و بلافاصله بررسی شوند.
  • ایجاد شکاف یا جابه‌جایی در قالب: باز شدن درزها و خروج غیرعادی شیره بتن ممکن است نشانه تغییر شکل یا اختلال در تثبیت قالب باشد.

اقدام ضروری در صورت مشاهده تغییرشکل غیرعادی

بتن‌ریزی را طبق دستور مسئول فنی متوقف کنید، ورود افراد به محدوده در معرض خطر را محدود کنید و از دستکاری تکیه‌گاه‌ها یا اتصالات تحت بار خودداری کنید. وضعیت باید توسط مهندس مسئول بررسی شود و ادامه عملیات فقط پس از تأیید ایمنی سیستم انجام گیرد.

۹. پس از بتن‌ریزی؛ چه زمانی می‌توان تکیه‌گاه‌های موقت را برداشت؟

برداشتن زودهنگام سازه‌های نگهدارنده یکی از عواملی است که می‌تواند به ایجاد خیز، ترک یا تغییرشکل در سقف بتنی منجر شود. پس از بتن‌ریزی، بتن باید به مقاومت موردنیاز برای تحمل بارهای واردشده برسد و سازه نیز باید از نظر شرایط بارگذاری و پایداری بررسی شود.

زمان باز کردن قالب و زمان برداشتن تکیه‌گاه‌های باربر الزاماً یکسان نیستند. ممکن است بتوان برخی اجزای جانبی قالب را در مرحله‌ای باز کرد، اما برداشتن تکیه‌گاه‌های زیرین همچنان به مقاومت بتن و شرایط بارگذاری وابسته باشد.

در تعیین زمان مجاز جمع‌آوری باید عوامل زیر بررسی شوند:

  • مقاومت کسب‌شده بتن و نتایج آزمایش‌های مربوط
  • دهانه سقف و نوع سیستم سازه‌ای
  • بارهایی که پس از قالب‌برداری روی سقف باقی می‌مانند
  • شرایط دمایی و محیطی در زمان عمل‌آوری
  • الزامات نقشه‌ها و تأیید مهندس طراح یا مسئول فنی پروژه

برای سقف‌های چندطبقه، بارهای ناشی از اجرای طبقات بالاتر نیز ممکن است به طبقات زیرین منتقل شوند. در چنین شرایطی، برنامه جمع‌آوری یا بازچینی تکیه‌گاه‌های موقت باید با توجه به توزیع بار میان طبقات و مقاومت واقعی اعضای سازه‌ای انجام شود.

۱۰. چک‌لیست نهایی برای جلوگیری از نشست قالب‌بندی سقف

برای جلوگیری از خطاهای اجرایی، بهتر است کنترل سیستم نگهدارنده به یک مرحله محدود نشود. بررسی بستر، نصب، مهاربندی و بتن‌ریزی باید به‌صورت پیوسته انجام شود. جدول زیر می‌تواند به‌عنوان چک‌لیست اولیه کارگاهی استفاده شود.

مرحله کنترلمورد بررسیزمان انجام
مطالعات اولیهبررسی نقشه زیرسازی و مسیر انتقال بارپیش از نصب
آماده‌سازی بسترکنترل تراز، تراکم و ظرفیت تحمل بارپیش از استقرار تجهیزات
نصب اعضای قائمکنترل راستایی، ارتفاع و محل استقرارحین نصب
اتصالات و مهاربندیبررسی گره‌ها، مهاربندها و پایداری جانبیپس از تکمیل شبکه
کنترل قالباندازه‌گیری تراز و ثبت نقاط مرجعپیش از بتن‌ریزی
کنترل بارگذاریبرنامه توزیع بتن و جلوگیری از تجمع موضعیحین بتن‌ریزی
پایش تغییرشکلکنترل نشست، خیز و جابه‌جایی اتصالاتحین عملیات
جمع‌آوری تجهیزاتبررسی مقاومت بتن و مجاز بودن برداشتن تکیه‌گاه‌هاپس از بتن‌ریزی و عمل‌آوری

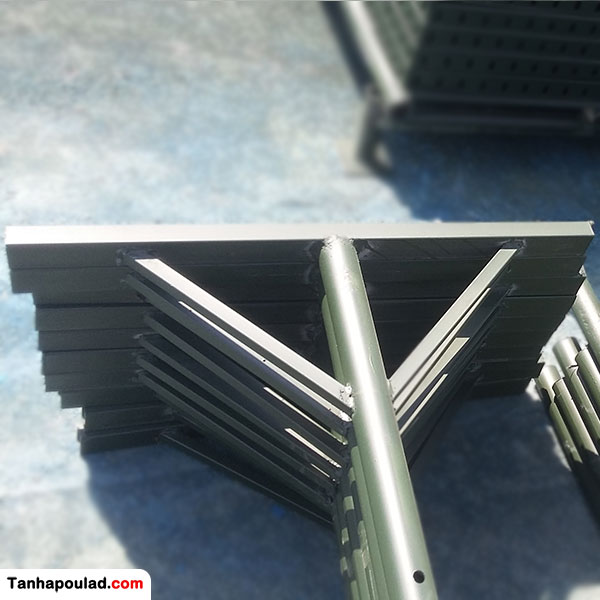

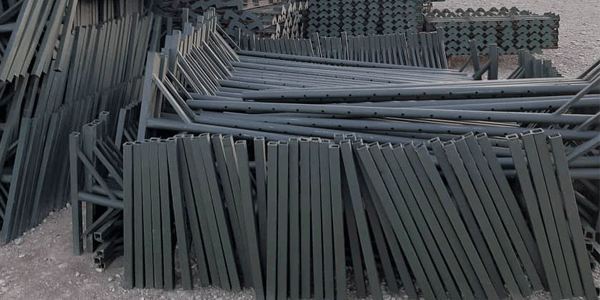

انتخاب تجهیزات مناسب برای زیرسازی موقت سقف

نوع سیستم زیرسازی باید با شرایط پروژه هماهنگ باشد. برای مثال، در یک سقف با ارتفاع کم و بارگذاری متعارف ممکن است آرایش ساده‌تری قابل استفاده باشد؛ اما در سقف‌های مرتفع، دهانه‌های بزرگ یا پروژه‌هایی با بار بتن‌ریزی زیاد، به سیستم‌های نگهدارنده طراحی‌شده با ظرفیت و پایداری مناسب نیاز است.

در انتخاب تجهیزات باید مشخصات واقعی محصول بررسی شود. قطر و ضخامت اعضا، کیفیت جوش، میزان بازشدگی قطعات قابل تنظیم، نوع اتصال بالا و پایین و ظرفیت اعلام‌شده در مدارک فنی، از اطلاعات مهم هستند. همچنین وضعیت بستر و نحوه مهاربندی شبکه باید در کنار مشخصات قطعات در نظر گرفته شود.

اگر برای اجرای پروژه به تجهیزات نگهدارنده و پشتیبانی موقت سقف نیاز دارید، می‌توانید مشخصات تجهیزات پشتیبانی موقت سقف را در صفحه محصولات تنهاپولاد بررسی کنید. انتخاب مدل و تعداد موردنیاز باید پس از بررسی شرایط پروژه و بارهای واردشده انجام شود.

در پروژه‌هایی که به باربری بیشتر، ارتفاع قابل توجه یا آرایش چندپایه نیاز دارند، ممکن است سیستم‌های داربستی مدولار یا برج‌های نگهدارنده نیز گزینه مناسبی باشند. در این موارد، مقایسه ظرفیت، ابعاد شبکه، سرعت نصب و شرایط استقرار به تصمیم‌گیری فنی و اقتصادی کمک می‌کند.

جمع‌بندی؛ کنترل نشست قالب‌بندی از طراحی تا بتن‌ریزی

نشست قالب‌بندی سقف معمولاً نتیجه یک عامل منفرد نیست و می‌تواند از ترکیب ضعف بستر، توزیع نامناسب بار، فاصله غیرمتناسب تکیه‌گاه‌ها، مهاربندی ناقص یا اجرای نادرست بتن‌ریزی ایجاد شود. برای پیشگیری از این مشکل، باید مسیر انتقال بار از قالب تا زمین یا سازه زیرین به‌صورت یک مجموعه کامل بررسی شود.

آماده‌سازی بستر، تعیین آرایش مناسب اعضای نگهدارنده، کنترل اتصالات و مهاربندی، ثبت تراز اولیه و توزیع کنترل‌شده بتن از مهم‌ترین اقداماتی هستند که احتمال نشست و تغییرشکل غیرمجاز را کاهش می‌دهند. همچنین، وضعیت سیستم باید در زمان بتن‌ریزی پایش شود و هرگونه تغییر غیرعادی پیش از ادامه عملیات بررسی گردد.

در نهایت، انتخاب تجهیزات مناسب تنها زمانی به عملکرد مطلوب منجر می‌شود که مشخصات آن‌ها با نقشه اجرایی، بارگذاری واقعی و شرایط کارگاه سازگار باشد. رعایت این اصل، علاوه بر کاهش دوباره‌کاری و هزینه‌های اصلاح، به اجرای ایمن‌تر و کنترل‌شده‌تر سقف بتنی کمک می‌کند.

سؤالات متداول درباره نشست قالب‌بندی سقف

۱. مهم‌ترین علت نشست قالب‌بندی سقف هنگام بتن‌ریزی چیست؟

ضعف بستر زیر تکیه‌گاه‌ها، توزیع نامتوازن بار، فاصله نامناسب اعضای نگهدارنده، مهاربندی ناقص و تغییر ناگهانی شرایط بارگذاری از عوامل مهم هستند. برای تشخیص علت باید کل مسیر انتقال بار از قالب تا زمین یا سازه زیرین بررسی شود.

۲. چگونه از فرو رفتن پایه‌های موقت در زمین جلوگیری کنیم؟

ابتدا باید ظرفیت و تراکم بستر بررسی شود. در صورت نیاز، سطح خاک اصلاح و متراکم می‌شود و از زیرسری یا صفحه توزیع بار با ابعاد مناسب استفاده می‌شود. انتخاب زیرپایه باید بر اساس فشار واردشده و ظرفیت واقعی زمین انجام شود.

۳. آیا افزایش تعداد تکیه‌گاه‌ها همیشه از نشست جلوگیری می‌کند؟

خیر. افزایش تعداد تکیه‌گاه‌ها به‌تنهایی تضمین‌کننده پایداری نیست. ظرفیت بستر، آرایش اعضا، مهاربندی و نحوه توزیع بار نیز باید بررسی شوند. فاصله مناسب باید با محاسبات سیستم نگهدارنده تعیین شود.

۴. تفاوت خیز قالب با نشست تکیه‌گاه چیست؟

خیز به تغییر شکل اعضای باربر تحت اثر بار گفته می‌شود؛ اما نشست معمولاً به پایین رفتن یا جابه‌جایی محل اتکای سیستم مربوط است. هر دو می‌توانند باعث تغییر تراز قالب شوند، اما روش تشخیص و اصلاح آن‌ها متفاوت است.

۵. هنگام بتن‌ریزی چه زمانی باید عملیات متوقف شود؟

در صورت مشاهده نشست ناگهانی، کج شدن پایه‌ها، باز شدن اتصالات، تغییر تراز غیرعادی، صدای غیرمعمول یا نشانه‌های ناپایداری باید عملیات طبق دستور مسئول فنی متوقف و محدوده خطر تخلیه شود. ادامه بتن‌ریزی پس از ارزیابی و تأیید فنی امکان‌پذیر است.

۶. آیا می‌توان پس از بتن‌ریزی، تکیه‌گاه‌های زیر سقف را زودتر جمع‌آوری کرد؟

خیر، زمان جمع‌آوری باید بر اساس مقاومت کسب‌شده بتن، دهانه، بارهای باقی‌مانده و الزامات طراحی تعیین شود. برداشتن زودهنگام تکیه‌گاه‌ها می‌تواند باعث خیز، ترک‌خوردگی یا آسیب به سقف شود. این تصمیم باید با تأیید مسئول فنی انجام شود.
