نبشی که به صورت مقطعی با شکل حرف L طراحی شده، عمدتا در نقاط اتصال دو سطح قرار می گیرد و نقش مهمی در تقویت اتصالات زاویه دار دارد. این مقطع به دلیل ساختار زاویه دار خود، توان تحمل بارهای مختلف را در محل اتصال دارد و استحکام سازه را افزایش می دهد. از طرفی، ناودانی با مقطعی شبیه به حرف U یا C بیشتر برای تحمل بارهای طولی و ایجاد تکیه گاه های مستحکم در سازه ها به کار می رود. این شکل خاص، امکان پخش یکنواخت نیروها را فراهم می کند و باعث افزایش پایداری و مقاومت سازه می شود.
در این مقاله، پس از آشنایی با خصوصیات هر یک، به تحلیل تفاوت نبشی و ناودانی، کاربردها و مزایای آن ها خواهیم پرداخت تا شما بتوانید با دانش کامل و دیدگاهی دقیق، مناسب ترین گزینه را برای پروژه های عمرانی خود انتخاب کنید.

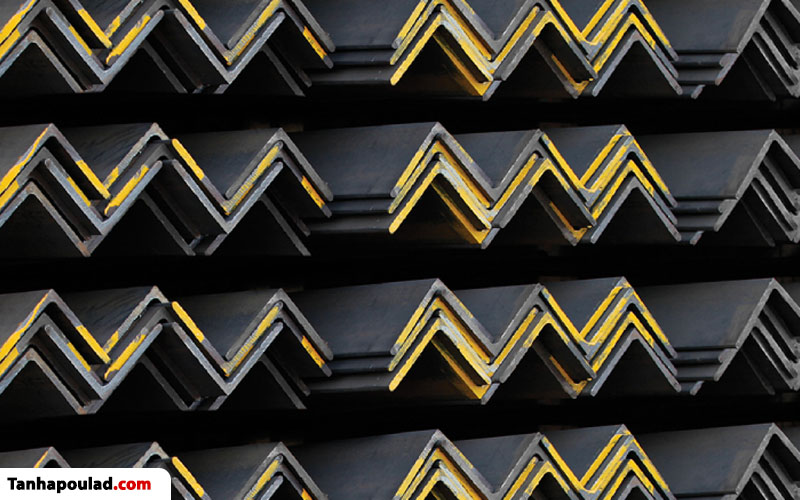

نبشی چیست؟
در میان مقاطع فلزی مورد استفاده در ساخت و ساز، نبشی فولادی به دلیل ساختار زاویه دار و قابلیت های مهندسی آن، یکی از کاربردی ترین گزینه ها به شمار می رود که به صورت مقطع L شکل تولید می شود. این مقطع با بهره گیری از انواع مختلف فولاد ساخته می شود و به دلیل استحکام بالا، دوام طولانی و مقاومت در برابر فشار و تنش، به استحکام بخشی بخش های حساس سازه کمک می کند.
فرآیند تولید نبشی نسبتا ساده اما مهندسی شده است؛ زیرا فولاد به راحتی قابلیت جوش پذیری دارد و همین ویژگی موجب شده تا شکل گیری زاویه ای آن با دقت بالا و در ابعاد متنوع ممکن شود. این ساختار زاویه دار باعث می شود که نبشی توان تحمل بارهای جانبی و عمودی را داشته باشد و از آن به عنوان عنصر تقویتی در گوشه ها، لبه ها، قاب های فلزی، ستون ها و تیرها استفاده شود.
نبشی قالب بندی که نوعی نبشی فولادی است، نه تنها باعث افزایش ایستایی سازه می شود، بلکه با قابلیت ترکیب آسان با سایر عناصر فلزی، در اجرای اسکلت های فلزی، سوله ها، چارچوب در و پنجره و حتی ماشین آلات صنعتی کاربرد فراوانی دارد.
پیشنهاد ناشر
ممکن است این را نیز بپسندید: قالب تتراپاد
ناودانی چیست؟
ناودانی فولادی یکی از مقاطع پرکاربرد در صنعت ساختمان و سازه های فلزی است که به صورت نورد گرم از فولاد کربنی تولید می شود و شکلی شبیه به حرف انگلیسی C شکل دارد. این پروفیل از یک جان عمودی و دو بال افقی تشکیل شده که می توانند به صورت موازی یا مخروطی باشند. طراحی این مقطع به گونه ای است که ضمن تامین استحکام بالا، توزیع یکنواخت نیرو را در ساختار سازه فراهم می کند.
ناودانی ها به دلیل ساختار مقاوم و دوام بالا، در اجرای اسکلت فلزی، ساخت فریم های صنعتی، خرپاها و پایه های نگهدارنده تجهیزات سنگین مورد استفاده قرار می گیرند. همچنین در بخش هایی از ساختمان که نیاز به کاهش انتقال ارتعاش یا صدا وجود دارد، می توان ناودانی را میان دیوارهای گچی دوجداره نصب کرد تا با جذب بخشی از انرژی صوتی، انتقال نویز به حداقل برسد.
علاوه بر این، ناودانی در ساخت سازه های موقتی، شاسی ماشین آلات، پل های سبک و حتی تجهیزات دکوراتیو نیز کاربرد دارد. دوام بالا در برابر تغییر شکل و مقاومت در برابر خوردگی، این مقطع فولادی را به انتخابی مطمئن برای پروژه هایی با شرایط سخت محیطی تبدیل می کند.

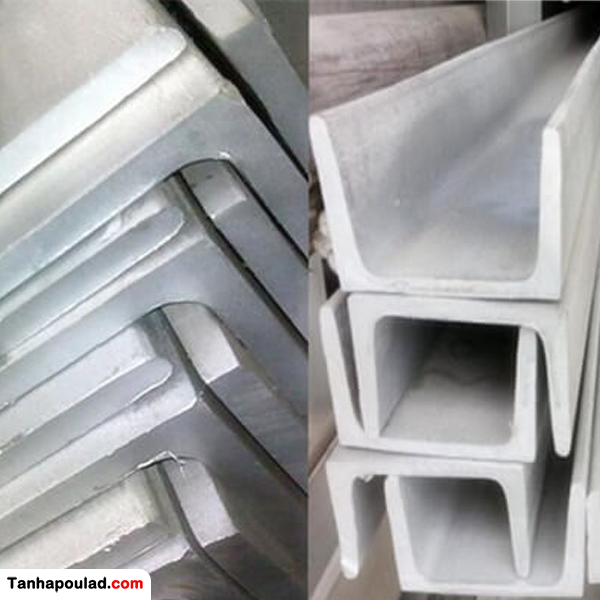

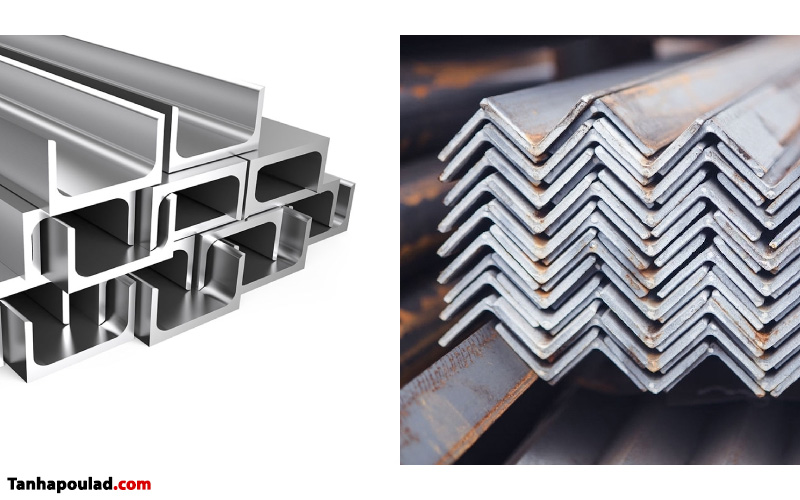

آشنایی با تفاوت نبشی و ناودانی
در فرآیند طراحی و اجرای سازه های فلزی، انتخاب نوع پروفیل فولادی از جمله نبشی و ناودانی باید بر اساس الزامات مکانیکی و عملکردی هر قطعه صورت گیرد. این دو مقطع گرچه ممکن است در نگاه اول مشابه به نظر برسند، اما از نظر شکل هندسی، نحوه توزیع بار و حوزه های کاربرد، تفاوت های بنیادینی دارند.
نبشی با مقطع L شکل و زاویه ۹۰ درجه ای که میان دو بال آن تشکیل می شود، برای استفاده در سازه هایی که نیاز به مقاومت از چند جهت دارند، بسیار مناسب است. این پروفیل در تقویت گوشه ها، اجرای مهاربندها، ساخت قاب های فلزی و همچنین در صنایع ماشین سازی به کار می رود. ساختار زاویه ای نبشی پانچ امکان توزیع متعادل نیرو را در دو راستا فراهم می آورد و همین ویژگی، آن را به یکی از پرکاربردترین پروفیل ها در مهندسی تبدیل کرده است.
در مقابل، ناودانی دارای مقطعی C شکل است و بیشتر در مواردی به کار می رود که تمرکز بار در یک راستای مشخص، معمولا عمودی یا افقی، وجود دارد. دو بال موازی در بالا و پایین جان ناودانی موجب افزایش مقاومت خمشی آن می شوند و این مقطع را برای تحمل بارهای سنگین در دهانه های بلند، نظیر تیرهای فرعی، اسکلت های فلزی و اجزای نگهدارنده، به گزینه ای ایده آل تبدیل می کنند.
تفاوت اصلی این دو مقطع در نحوه عملکرد سازه ای آن ها است. نبشی در برابر نیروهای چند جهته عملکرد بهتری دارد، در حالی که ناودانی برای مقاومت در برابر خمش در یک راستا طراحی شده است. به همین خاطر، انتخاب میان این دو باید بر اساس نوع بارگذاری، شرایط اجرایی و الزامات فنی پروژه انجام شود تا ضمن تضمین ایمنی، از نظر اقتصادی نیز بهینه باشد.
پیشنهاد ناشر
ممکن است این را نیز بپسندید: قالب لغزنده
شباهت های نبشی و ناودانی
نبشی و ناودانی از جمله مقاطع فولادی رایج در سازه های عمرانی و صنعتی هستند که با وجود تفاوت های ظاهری، از جنبه های متعددی دارای شباهت هستند. هر دو از فولاد ساختمانی با مقاومت بالا تولید می شوند و برای تحمل نیروهای سازه ای طراحی شده اند. این مقاطع با روش نورد گرم یا سرد ساخته می شوند و قابلیت برش، سوراخ کاری و جوشکاری دارند که این ویژگی ها، امکان به کارگیری آن ها را در طیف گسترده ای از کاربردهای سازه ای فراهم می سازد.
از نظر عملکرد، هر دو نقش عناصر تقویتی، نگهدارنده یا انتقال دهنده بار را در سازه ایفا می کنند و در پروژه هایی همچون ساخت ساختمان ها، پل ها، سوله ها و تجهیزات صنعتی به کار می روند. همچنین، امکان تولید این پروفیل ها در ابعاد و ضخامت های مختلف، به مهندسان آزادی عمل بالایی در طراحی می دهد.
اگرچه مقطع هندسی آن ها متفاوت است، اما هر دو می توانند در قاب های فلزی، اتصالات، مهاربندی ها و زیرسازی ها ایفای نقش کنند. در شرایطی خاص، این دو حتی می توانند جایگزین یکدیگر شوند، مشروط به آن که ظرفیت باربری و نحوه توزیع نیرو در طراحی لحاظ شده باشد.
نبشی و ناودانی هر دو از مهم ترین مقاطع فولادی در ساخت و ساز هستند که هر کدام دارای خصوصیات و کاربردهای متفاوت و مشخصی هستند. نبشی با شکل زاویه دار خود برای تقویت گوشه ها و تحمل نیروهای چند جهته مناسب است، در حالی که ناودانی با فرم C مانند بیشتر برای تحمل بارهای مستقیم و پشتیبانی سازه ها به کار می رود.
هر دو این پروفیل ها با استحکام و دوام بالا به پایداری سازه کمک می کنند، اما انتخاب درست هرکدام باید بر اساس نیاز پروژه و نوع بارگذاری انجام شود. شناخت تفاوت ها و کاربردهای این دو مقطع، کمک می کند تصمیمی دقیق و مناسب گرفته شود تا سازه ای مقاوم، ایمن و اقتصادی ساخته شود که بتواند در طول زمان عملکرد مطلوبی داشته باشد.
