همانطور که می دانید امروزه در صنعت ساخت و ساز از انواع مختلف قالب های بتنی استفاده می شود که هر کدام از آنها کارایی خاص خود را دارند. یکی از انواع این قالبها، قالب لغزنده است که در ادامه به نقش و عملکرد این نوع قالب ها می پردازیم. قالب های لغزنده در اجرای سازه های مرتفع نقش بسیار مهمی دارند و همگام با پیشرفت تکنولوژی، توانسته اند به دلیل مقرون به صرفه بودن و ایمنی بالا، جایگاه خوبی را در صنعت ساختمان سازی به دست آورند.
استفاده از قالب بتن لغزنده یکی از تکنولوژی‌های مهم و موثر در صنعت ساختمان است که بهبود قابلیت اجرایی و کارایی سازه‌های بتنی را فراهم می‌کند. قالب بتن لغزنده، با ایجاد یک سطح لغزنده بین قالب و بتن، از افزایش عملکرد فرآیند ریخته‌گری بتن و کاهش زمان و هزینه‌های ساخت بهره می‌برد. قالب بتن لغزنده نه تنها موجب افزایش سرعت اجرای پروژه‌های ساختمانی میشود، بلکه کاهش مصرف بتن و افزایش دوام سازه نیز از جمله مزایای آن است. در ادامه، به بررسی مفهوم و عملکرد قالب بتن لغزنده، مزایا و معایب این روش، و نقش آن در بهبود کیفیت و کارایی ساختمان‌ها خواهیم پرداخت.

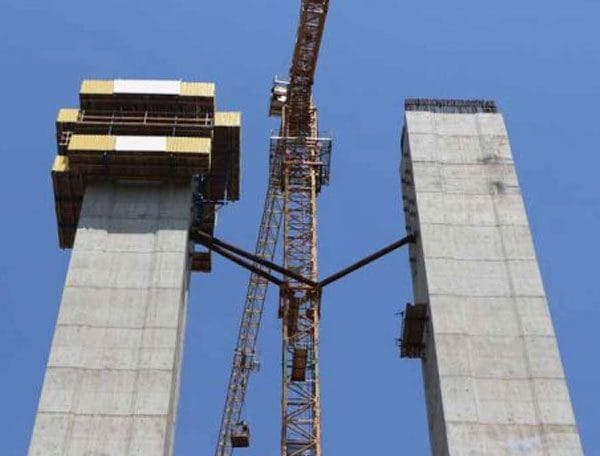

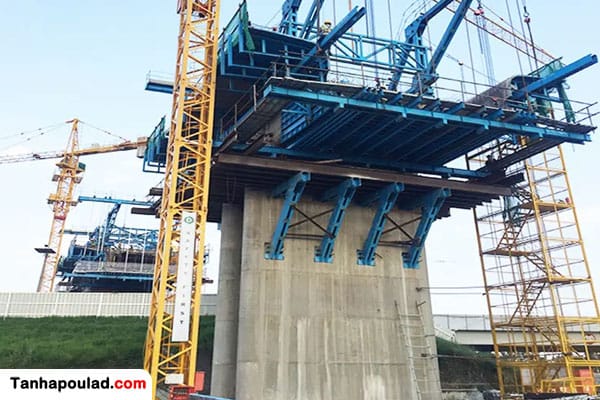

قالب لغزنده چیست ؟
قبل از هر چیزی لازم است قالب لغزنده را تعریف کنیم و مشخص کنیم که از این نوع سیستم قالب بندی دیوار، کجا استفاده می شود. سپس در ادامه با دیگر موارد مربوط با این سیستم قالب بندی بیشتر صحبت خواهیم کرد. قالب لغزنده از لحاظ ماهیت و کاربرد مشابه قالب بالارونده است. این قالب در یک رویه مداوم به صورت قائم (عمودی) نصب می شود. در واقع، این نوع سیستم قالب بندی، روشی برای تولید مقاطع مرتفع بتن آرمه است و برای ساخت دیواره های هسته ای و شفت های اصلی در سازه های مرتفع مناسب است.
استفاده از قالب لغزنده به عنوان یک راهکار نوین در ساخت سازه های بلند و پیچیده، همچون سیلوهای گندم، دودکش های بتنی، برج های خنک کننده و هسته های برشی ساختمان های بلند، مزایای قابل توجهی را به همراه دارد. این روش نه تنها به تسهیل روند اجرا کمک می کند، بلکه به حذف نیاز به بسیاری از داربست های اضافی منجر می شود و به دنبال آن، سرعت کار افزایش یافته و نمایی زیباتر برای سازه های نهایی فراهم می آورد.
با بهره گیری از قالب لغزنده، می توان از بهینه سازی فرآیند ساخت بهره برد و در عین حال کیفیت و دقت ساخت را ارتقا داد. در واقع، این روش یک رویکرد کارآمد و مدرن برای دستیابی به سازه هایی با استانداردهای بالا و ظاهری بی نظیر محسوب می شود.
انواع قالب لغزنده
قالب های لغزنده به طور کلی به دو دسته اصلی قالب های لغزنده قائم یا عمودی و قالب های لغزنده افقی تقسیم بندی می شوند که هر یک ویژگی ها و کاربردهای خاص خود را دارند و در ادامه به صورت مفصل راجع به هریک توضیح خواهیم داد.
۱. قالب های لغزنده قائم یا عمودی
در روش بتن ریزی با قالب های لغزنده عمودی، فرآیند به گونه ای انجام می شود که قالب به طور پیوسته در فواصل زمانی مشخص از ۱ تا ۱.۵ سانتی متر به سمت بالا حرکت می کند. همزمان با این حرکت، بتن ریزی و نصب میلگردها به طور مداوم صورت می گیرد. مخلوط بتن از قسمت بالایی قالب وارد می شود و در حین بالا رفتن قالب، بتن به مرور زمان سخت شده و از قسمت پایینی جدا می گردد.
یکی از مهم ترین عواملی که باید در نظر گرفته شود، سرعت حرکت قالب بتن است. تنظیم دقیق این سرعت بسیار حیاتی است، به طوری که بتن به اندازه کافی فرصت پیدا کند تا سخت شده و توانایی تحمل وزن و فشار خود را در زمان خروج از قالب داشته باشد. جک های مورد استفاده برای حرکت قالب ها از نوع هیدرولیکی بوده و به دلیل کارایی بالا و هزینه های مقرون به صرفه تر، محبوبیت بیشتری دارند.
۲. قالب های لغزنده افقی
قالب لغزنده افقی یک روش برای ساخت سازه های بتنی پیوسته مانند جدول ها، کانال های زهکشی، و موانع ایمنی مانند حفاظ میانی و کناری جاده ها می باشد. در این روش، بتن به جای اینکه در قطعات کوتاه ریخته شود، به صورت پیوسته در محل پروژه اکسترود (فشار داده) می شود. این روش مشابه قالب لغزنده عمودی است که برای ساخت سریع سازه های بلند بتنی به کار می رود.
مزایای استفاده از روش قالب بندی لغزنده افقی شامل سرعت بالای ساخت، قابلیت تولید سازه های یکپارچه و کاهش هزینه های اجرایی می باشد. در این روش، عملیات ساخت با استفاده از ماشینی انجام می شود که دارای قالب هایی با ابعاد مشخص و سیستم های لرزاننده برای فشرده سازی بتن است.
این ماشین به صورت خودکار و بر روی چرخ یا ریل حرکت می کند و از مخلوط بتن سخت استفاده می‌کند. بتن به طور پیوسته از پشت ماشین خارج می شود و به گونه ای شکل می‌گیرد که نیازی به پشتیبانی موقت ندارد. علاوه بر این، ماشین با کمک سیم های راهنما، دقت در خط و تراز سازه را حفظ می‌کند، که این امر به کیفیت ساخت کمک می کند. این ویژگی ها باعث می شود تا این روش به عنوان یک گزینه موثر و کارآمد در پروژه های بزرگ و زیرساختی مورد استفاده قرار گیرد.
اجزای قالب بتن لغزنده
قالب بتن لغزنده، یکی از قالب های تخصصی در صنعت ساخت و ساز است که به طور خاص برای ریختن مداوم بتن طراحی شده است. این تکنیک به سازندگان این امکان را می دهد که ساختارهای عمودی و افقی را به طور پیوسته و بدون وقفه ایجاد کنند، و این امر به افزایش سرعت و کیفیت پروژه های ساخت و ساز کمک می کند. در ادامه این مطلب، اجزای قالب بتن لغزنده را بررسی خواهیم کرد.
یوک ها
یوک ها به عنوان یکی از اجزای مهم سیستم های قالب بندی بتن، طوری طراحی شده اند تا از دو جهت اساسی کارایی داشته باشند. نخست، آن ها به منظور جلوگیری از باز شدن قالب ها تحت فشارهای جانبی بتن عمل می کنند. در حین فرایند ریختن بتن، فشار قابل توجهی به قالب ها وارد می شود که می تواند باعث ناپایداری و نقص در شکل دهی بتن گردد. در این حالت، یوک ها به عنوان پشت بندهایی عمل می کنند که مانع از انحراف یا باز شدن قالب ها می شوند.
دومین وظیفه یوک ها نگهداری جک های هیدرولیک می باشد. این جک ها در واقع پایه هایی هستند که بر روی یوک ها نصب می شوند و با استفاده از میله های فولادی کلیه تجهیزات و قالب ها را همزمان به سمت بالا هدایت می نماید. طراحی دقیق و نصب صحیح یوک ها می تواند کیفیت نهایی سازه را بهبود بخشد و خطرات ناشی از خرابی را کاهش دهد.
پشت بندهای افقی
این عناصر به حفظ استحکام و پایداری قالب بدنه کمک می کنند و معمولا از طریق یوک ها یا تیرک های افقی به یکدیگر متصل می شوند. این تیرک ها باید قادر به انتقال بارهای جانبی ناشی از فشار بتن و دیگر بارها باشند. در واقع، پشت بندهای افقی باعث می شوند که قالب در برابر نیروهای جانبی مقاومت کند و از تغییر شکل یا سقوط آن جلوگیری کند.
قالب بدنه
قالب بدنه بخش اصلی این سیستم است که به‌منظور نگه داشتن و شکل دهی به بتن تازه ریخته شده استفاده می شود. این قالب ها معمولا از موادی مانند فولاد، چوب یا پلاستیک تقویت شده با الیاف شیشه ساخته می شوند و در ارتفاعات مختلف نصب می شوند.
قالب بدنه باید به گونه ای طراحی شود که بتواند بارهای هیدرواستاتیک ناشی از بتن تازه را تحمل کند و در عین حال از ایمنی کارگران در حین فرآیند قالب ریزی اطمینان حاصل کند. علاوه بر این، قالب بدنه به پشت بندهای افقی متصل می شود، که این اتصالات به ثبات و استحکام قالب کمک می کند. این پشت بندها برای توزیع بارهای جانبی و افزایش پایداری کلی سیستم قالب بندی عمل می کنند، به ویژه در زمان هایی که بتن تازه در حال ریختن است.
بخش های مختلف قالب بتن لغزنده
- سکوی فوقانی
- سکوی میانی
- سکوی تحتانی
سکوی فوقانی به عنوان محلی برای نگهداری و توزیع مصالح عمل می کند و به کارگران این امکان را می دهد که به مصالح مورد نیاز در ارتفاع دسترسی داشته باشند. سکوی میانی به عنوان ناحیه اصلی کار، در بالای سطح بتن تازه قرار دارد در نهایت، سکوی پایینی به عنوان راهی برای دسترسی به سطح بتن تازه تکمیل شده عمل می کند که در صورت کرمو شدن برای تعمیر و تصحیح رویه بتن از آن استفاده می گردد.
کاربردهای قالب لغزنده
از موارد کاربردی این سیستم می توان به شفت های بالابر، شفت های پله، برج ها و …. اشاره کرد. می توان گفت این سیستم قالب بندی، سیستمی منحصر به فرد بوده و حضور جرثقیل از ملزومات اجرای این پروژه است.
سیستم قالب بندی لغزنده می تواند برای بتن ریزی با مقاطع مختلف خاص و معمولی مورد استفاده قرار گیرد. این قالب ها به طور مداوم و با پیشروی حدود ۳۰ سانتیمتر در ساعت بالا می رود و از سطح ایجاد شده در مراحل قبلی به عنوان قید استفاده می کند و به طور مستقل از سایر قسمت های سازه عمل می کند.
مزایای استفاده از قالب لغزنده
- استفاده از این نوع قالب بندی کمک شایانی برای ایجاد برنامه ریزی دقیق فرآیندهای ساختمانی می نماید. اجرای این سیستم به استفاده حداقلی از جرثقیل نیاز دارد و از حجم کار جرثقیل ها در پروژه می کاهد.
- از آنجایی که این سیستم قالب بندی به طور مستقل کار می کند، اجرای مقاطع اصلی در سازه قبل از اجرای بقیه سازه آن را از پیچیدگی خارج می کند و پایداری ساختار اصلی را افزایش می دهد.
- ایجاد بتن اکسپوز توسط این سیستم قالب بندی باعث گردیده که این روش بخشی لاینفک از ساخت و ساز باشد.
- امکان طراحی و استفاده از این سیستم برای اجرای بتن ریزی در مقاطع تحت زاویه و مخروطی شکل وجود دارد.
- اجرای سیستم های قالب لغزنده به تیم تکنسین اجرایی متخصص نیاز دارد.
معایب استفاده از سیستم قالب بندی لغزنده
- نسبت به قالب های معمولی گرانتر هستند.
- اجرای این نوع قالب بندی در سرما یا گرمای شدید با مشکلات زیادی روبرو است.
- مقاومت نهایی بتن ریخته شده در این قالبها نسبت به قالب های معمولی پایین تر است.
- نسبت به دیگر قالبها، به نیروی متخصص بیشتری نیاز دارد.
مراحل اجرای قالب بتن لغزنده
اجرای قالب بتن لغزنده یک فرآیند پیشرفته در صنعت ساختمان است که امکان ریخته گری بتن و حرکت همزمان قالب را فراهم می‌کند. این فرآیند شامل چند مرحله اصلی است که در زیر توضیح داده خواهد شد:
۱. آماده سازی محل
ابتدا، محل اجرای قالب بتن لغزنده آماده میشود. این شامل تمیزکاری، تراز بندی، نصب سیستم‌های زیرساختی مورد نیاز و قرارگیری قالبها بر روی پایه‌های مربوطه میشود.
۲. نصب و محکم‌سازی اجزای قالب
بعد از قراردادن قالب در جای مناسب، اجزای مختلفی از جمله تیرک های مرزی، انشعابات و سایر اجزا نصب و به هم محکم می‌شوند. این اجزا باید به گونه‌ای طراحی شوند که بتوانند به خوبی روی سطح لغزنده حرکت کنند.
۳. بتن ریزی
پس از نصب کامل قالب و اجزای جانبی، بتن درون قالب بتن فلزی ریخته میشود. توجه به تراکم و کیفیت بتن در این مرحله بسیار حیاتی است.
۴. حرکت قالب
پس از بتن ریزی، قالب بتن لغزنده با استفاده از سیستم‌های خاص به آرامی حرکت می‌کند. این حرکت ادامه پیدا می‌کند تا زمانی که بتن به اندازه کافی سفت شود.
۵. جدا کردن قالب
پس از اتمام روند سخت شدن بتن، قالب بتن لغزنده به آرامی از سازه جدا میشود. این مرحله نیازمند دقت و هوشمندی است تا هیچ تغییر یا خرابی به ساختار وارد نشود.
۶. پایان دهی به کار
در انتها، پس از جدا شدن قالب بتن لغزنده، سطح بتن نهایی با انجام عملیات پایان دهی مانند تمیزکاری و تراشکاری، به شکل نهایی خود در می‌آید.
با اجرای این مراحل به کمک قالب بتن لغزنده، فرآیند ساخت سازه‌های بتنی سریع‌تر، کارآمدتر و با کیفیت بالاتر انجام میشود.
الزامات استفاده از سیستم قالب بتن لغزنده
سیستم قالب بتن لغزنده یکی از روش‌های ساخت سازه‌های بتنی بلند است که با سرعت و دقت بالایی انجام میشود. استفاده از این سیستم الزامات خاصی دارد که باید به آنها توجه شود:
۱- طراحی مناسب: طراحی دقیق و کارآمد سازه بتنی و قالب بتن لغزنده با در نظر گرفتن تمام بارهای وارده، شرایط محیطی و ضوابط ایمنی بسیار حائز اهمیت است. طراحی نامناسب می‌تواند به خطرات جدی منجر شود.
۲- تجهیزات و امکانات مناسب: برای استفاده از سیستم قالب بتن لغزنده، تجهیزات و امکانات مناسبی مانند تاورکرین یا جرثقیل، پمپ‌های بتن، سیستم هیدرولیکی و غیره مورد نیاز است. نبود این تجهیزات کیفیت و سرعت کار را کاهش می‌دهد.
۳- نیروی کار متخصص: اپراتورها، بتن ریزها و دیگر کارگران باید از تجربه و تخصص کافی در زمینه سیستم قالب بتن لغزنده برخوردار باشند تا بتوانند به درستی از آن استفاده کنند و ایمنی را تضمین نمایند.
۴- برنامه ریزی دقیق: قبل از شروع پروژه، باید برنامه ریزی دقیقی برای تامین مصالح، تجهیزات، نیروی انسانی و مراحل اجرایی انجام شود تا روند کار به موقع و بدون وقفه پیش برود.
۵- رعایت ایمنی: ایمنی کارگران، سازه و محیط اطراف باید در هر مرحله از کار رعایت شود. استفاده از تجهیزات ایمنی، آموزش کارگران و نظارت مستمر الزامی است.
رعایت این الزامات می‌تواند به افزایش کیفیت، سرعت و ایمنی در پروژه‌های ساختمانی با استفاده از سیستم قالب بتن لغزنده کمک شایانی نماید.
درباره قالب های رونده و لغزنده بیشتر بدانیم:
- این مکانیزم برای سازه های ارتفاعی بیش از ۱۵ متر مقرون به صرفه است.
- از زمانیکه که بتن ریزی مداوم آغاز می شود، انعطاف پذیری اندکی برای تغییر روال وجود دارد؛ بنابراین برنامه ریزی گسترده و پیش بینی جزئیات به طور کامل لازم است.
- برای اطمینان از مطابقت اجرای پروژه با پیش بینی انجام شده، فراهم سازی تجهیزات و ملزومات بدیهی بوده و لازمه پیشبرد پروژه می باشد.
- سازه ای که دارای قالب لغزنده است باید از ابعاد قابل توجهی در هر دو محور اصلی برخوردار باشد تا از پایداری سیستم، اطمینان حاصل شود.
- آمادگی و پشتیبانی پروژه برای حفظ روال اجرایی مهم بوده و لازمه آن تعامل متداوم با کارخانه می باشد.
قیمت قالب بتن لغزنده
قیمت قالب بتن لغزنده یکی از مهم‌ترین عوامل در انتخاب این روش برای ساخت سازه‌های بلند است. هزینه‌های مرتبط با این سیستم متنوع و شامل موارد زیر میشود:
۱- هزینه طراحی: طراحی دقیق و کارآمد سازه و سیستم قالب بتن لغزنده توسط مهندسان متخصص، هزینه‌های قابل توجهی را در بر می‌گیرد.
۲- هزینه تجهیزات: تامین تجهیزات پیشرفته و گران قیمت مانند جرثقیل‌های قوی، پمپ‌های بتن، سیستم هیدرولیکی و غیره از هزینه‌های اصلی این روش محسوب میشود.
۳- هزینه نیروی انسانی: به کارگیری اپراتورها، بتن‌ریزها و دیگر کارگران متخصص و با تجربه در زمینه سیستم قالب بتن لغزنده، هزینه‌های پرسنلی قابل توجهی را به پروژه تحمیل می‌کند.
۴- هزینه مصالح: مقادیر زیادی بتن، میلگرد، قالب بندی و سایر مصالح ساختمانی در روش قالب بتن لغزنده مورد نیاز است که باید هزینه تامین آنها را در نظر گرفت.
۵- هزینه‌های جانبی: هزینه‌های حمل و نقل، انبارداری، تعمیر و نگهداری تجهیزات، بیمه و غیره نیز باید در محاسبات لحاظ شوند.
با این حال، سرعت بالای اجرا، کیفیت بالا و صرفه جویی در زمان که قالب بتن لغزنده ارائه می‌دهد، می‌تواند بخشی از هزینه‌های آن را جبران کند. بنابراین، در پروژه‌های بزرگ، استفاده از این روش می‌تواند از نظر اقتصادی مقرون به صرفه باشد. انتخاب سیستم قالب بتن لغزنده باید با در نظر گرفتن تمامی هزینه‌ها، مزایا و معایب آن و مقایسه با روش‌های جایگزین صورت گیرد تا بهترین گزینه برای پروژه انتخاب شود. قیمت اولیه قالب لغزنده با توجه به قیمت هر کیلو قالب فلزی گران تر از قالب‌های معمولی است. جهت استعلام قیمت تجهیزات قالب بندی بتن تماس بگیرید.
خرید قالب لغزنده
سفارش طراحی و ساخت قالب بتن لغزنده
شرکت تنها پولاد با افتخار اعلام می‌کند که خدمات طراحی و ساخت سیستم قالب بتن لغزنده را برای پروژه‌های ساختمانی بلند و مرتفع ارائه می‌دهد. با تکیه بر دانش فنی و تجربه گسترده کارشناسان خبره، ما قادریم تا سیستم‌های قالب لغزنده را متناسب با نیازهای خاص هر پروژه طراحی و اجرا نماییم.
فرآیند سفارش طراحی و ساخت قالب بتن لغزنده در شرکت ما شامل مراحل زیر است:
۱- ارزیابی اولیه: در این مرحله، کارشناسان ما جزئیات پروژه شما از جمله ابعاد، ارتفاع، بارهای وارده و سایر الزامات را بررسی می‌کنند تا بهترین راهکار را پیشنهاد دهند.
۲- طراحی سیستم: تیم مهندسی ما با استفاده از نرم افزارهای پیشرفته، طراحی دقیق و کارآمد سیستم قالب لغزنده را انجام می‌دهند. این طراحی شامل محاسبات استاتیکی، دینامیکی و تحلیل‌های لازم است.
۳- انتخاب مصالح و تجهیزات: با توجه به طراحی انجام شده، مصالح و تجهیزات مورد نیاز از جمله فولاد، بتن، سیستم هیدرولیک و غیره با کیفیت بالا انتخاب می‌گردند.
۴- ساخت و مونتاژ: پس از تامین مصالح و تجهیزات، تیم متخصص ما عملیات ساخت و مونتاژ سیستم قالب لغزنده را در محل پروژه انجام می‌دهند.
۵- آموزش و راه‌اندازی: قبل از شروع عملیات بتن ریزی، کارکنان شما آموزش‌های لازم برای استفاده ایمن و صحیح از سیستم قالب لغزنده را فرا می‌گیرند.
۶- پشتیبانی و خدمات پس از فروش: پس از راه اندازی، تیم فنی ما به صورت مستمر پشتیبانی لازم را ارائه می‌دهد تا روند پروژه به بهترین شکل پیش رود.
با انتخاب شرکت تنها پولاد، از دانش فنی برتر، کیفیت ساخت عالی و خدمات پشتیبانی کامل برخوردار خواهید شد. ما متعهد هستیم تا سیستم قالب بتن لغزنده را با بالاترین استانداردها برای شما فراهم نماییم.
مشخصات فنی قالب
از این قالب معمولا برای اجرای سیستم قالب بندی دیوار استفاده می شود که به شکل لغزنده تا ارتفاع بتن ریزی می شود.
سکوهای پاگرد ، جان پناه ها ، نردبان ها و بادبندها از اجزای این سیستم می باشند.
به دلیل وجود حداقلی فضای حرکتی ، استفاده از حمایت ها برای تیم اجرایی ضروری می باشد.
قالب تکمیل شده دارای استحکام بسیار بالایی است.
مقاومت بتن در مقطع دیوار زیرین باید از نزدیک کنترل شود تا ثبات و استحکام در حین کار اطمینان حاصل شود.
نکات ایمنی این سیستم بسیار حائز اهمیت بوده و به تیم های اجرایی قابل آموزش است.
برای ثبت سفارش و اطلاع دقیق قیمت قالب لغزنده با کارشناسان فروش ما تماس حاصل نمایید.
