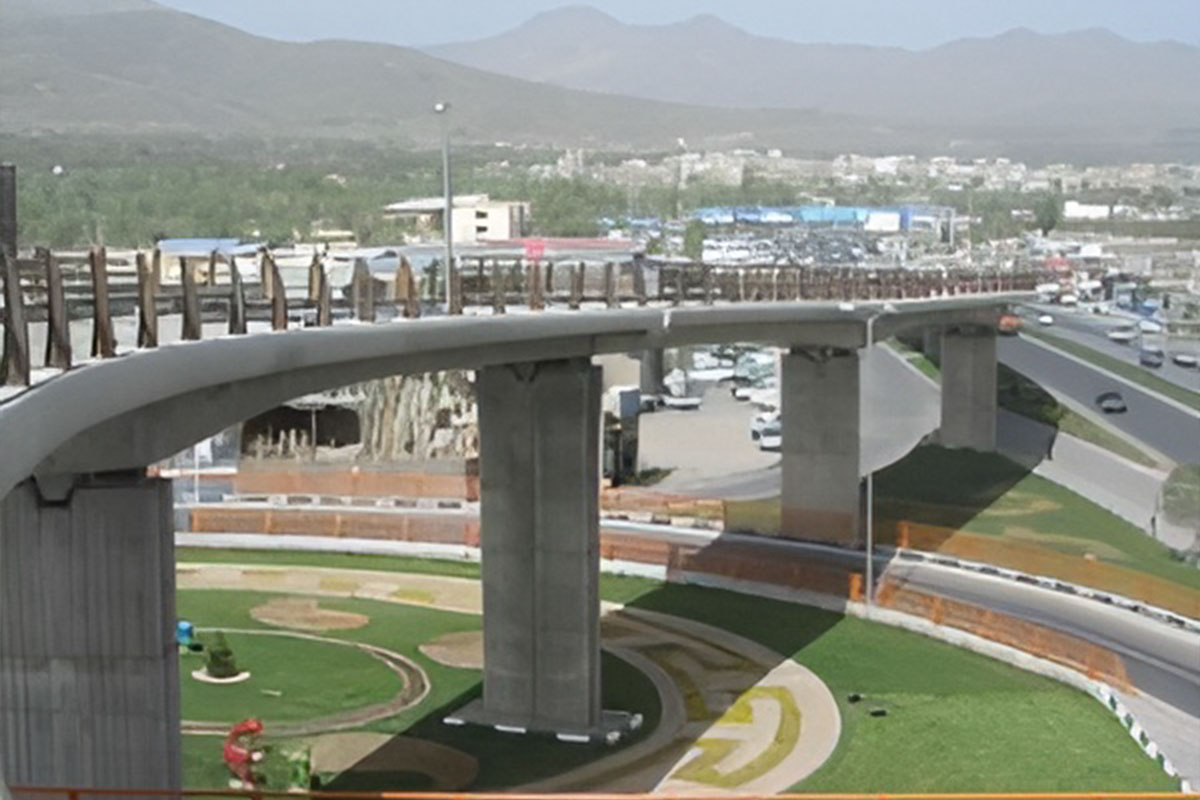

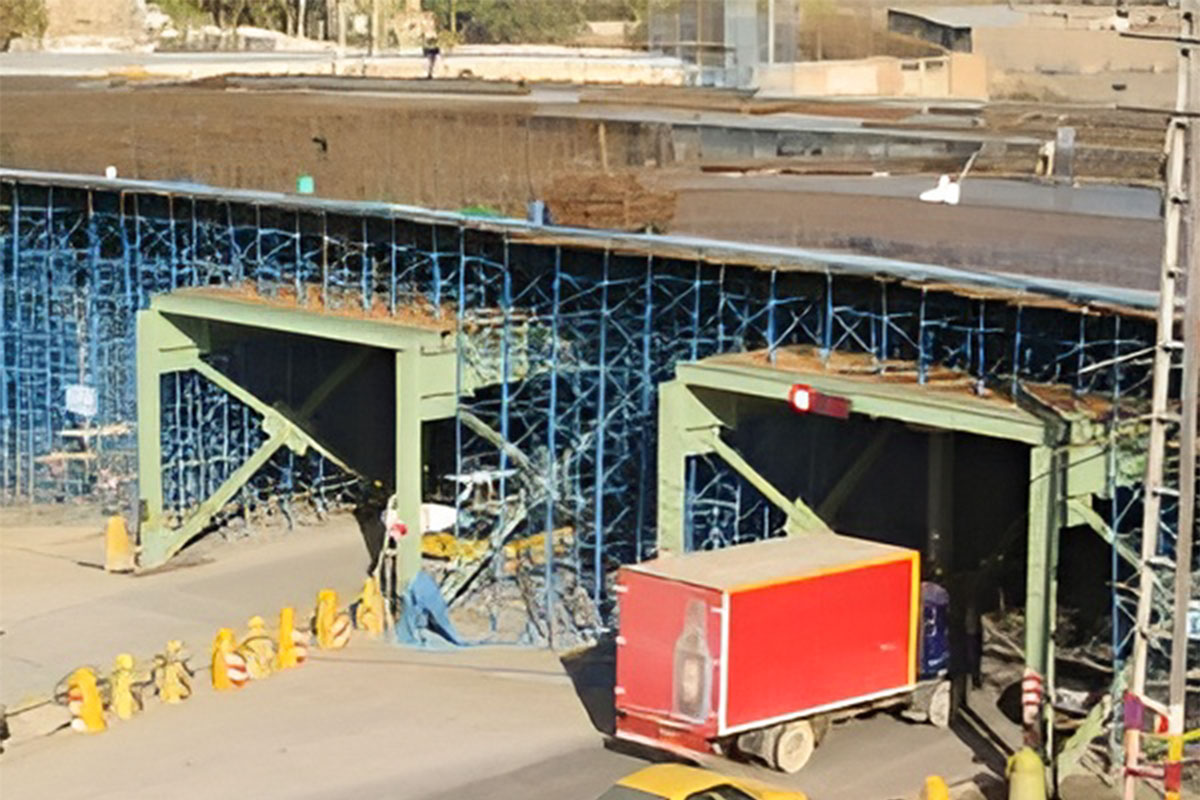

تقاطع غیرهمسطح آیت ا.. نجفی همدان

شرح مختصر و هدف پروژه:

طراحی و ساخت یک تقاطع غیرهم سطح سه سطحی، شامل دو پل روگذر در دو طبقه مجزا به همراه شش عدد رمپ و لوپ دسترسی، با هدف تسهیل تردد ترافیک عبوری از محل تقاطع.

• هر دو سطح 1+ و 2+ تقاطع، روگذر هایی از نوع پل پیش تنیده با عرشه دال مجوف بتنی درجاریز می باشند.
• روگذر سطح 1+ ، دارای طول تجمعی 700 متر بوده که قسمت عرشه آن دارای 234 متر طول، 27 متر عرض و بیشترین ارتفاع 8.3 متر از سطح زمین می باشد و شامل 11 دهانه با بیشترین طول دهانه 44 متر می باشد.
• روگذر سطح 2+ ، دارای طول تجمعی 940 متر بوده که قسمت عرشه آن دارای 600 متر طول، 8 متر عرض و بیشترین ارتفاع 17 متر از سطح زمین می باشد و شامل 18 دهانه با بیشترین طول دهانه 45 متر می باشد.
• زیرسازه عرشه ها متشکل از شمع های بتنی درجاریز بوده و دیوار حائل رمپها از نوع خاک مسلح با تسمه های فولادی و قطعات پیش ساخته بتنی می باشد.
