در هر پروژه‌ی ساختمانی، تیرآهن یکی از اجزای ساختمان است که نقش آن تنها به تحمل بار محدود نمی‌شود. این اعضای افقی یا مایل، وظیفه دارند تا وزن سقف‌ها، طبقات، بارهای ناشی از تجهیزات و نیروهای محیطی را به ستون‌ها یا تکیه گاه‌ها منتقل کنند و از تمرکز تنش در نقاط حساس جلوگیری نمایند. انتخاب صحیح نوع تیرآهن، روش مناسب جایگذاری و اجرای دقیق آن بر ایمنی، دوام و کارایی سازه تأثیرگذار است و می‌تواند نتیجه نهایی پروژه را بهبود بخشد.
آشنایی با انواع مختلف تیرآهن در ساختمان سازی، ویژگی‌ها، ظرفیت باربری و کاربردهای هر کدام، به طراحان و مهندسان کمک می‌کند تا بهترین گزینه را با توجه به نیازهای خاص هر پروژه انتخاب کنند. توجه دقیق به این موارد، نه تنها موجب افزایش ایمنی سازه می‌شود، بلکه به بهره وری اقتصادی پروژه نیز کمک زیادی خواهد کرد.

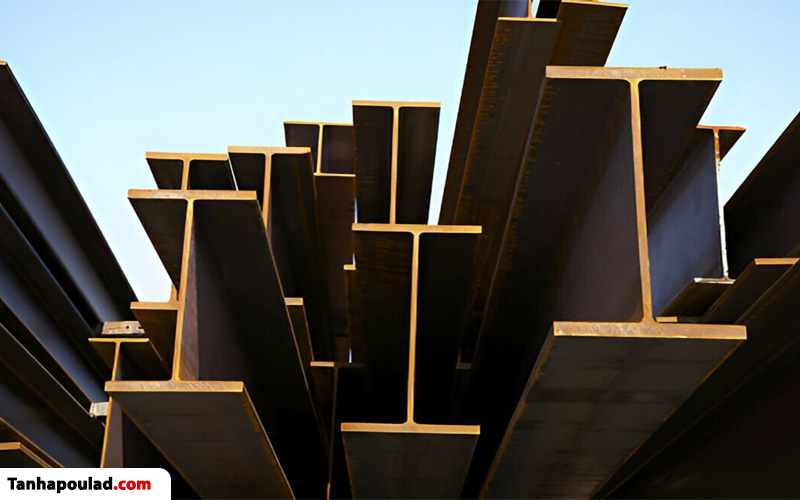

انواع کاربرد تیرآهن در ساختمان سازی
تیرآهن‌ها در ساختمان های چندطبقه، پل‌ها، سازه های صنعتی و بسیاری از پروژه های عمرانی دیگر، برای انتقال بارها و توزیع نیروهای مختلف استفاده می‌شوند. از مهمترین کاربردهای تیرآهن می‌توان به حمایت از سقف‌ها و طبقات، تقویت بتن، ساخت قاب های فولادی سازه ای و طراحی پل‌ها اشاره کرد.
۱- حمایت از طبقات و سقف‌ها
تیرآهن در ساختار سقف های ساختمان های چند طبقه به عنوان عامل اصلی حمایت از طبقات و قالب بندی سقف عمل می‌کند. استحکام بالا و وزن کم تیرآهن این امکان را فراهم می‌کند که در فواصل طولانی بدون تغییر شکل استفاده شود. معمولا از تیرآهن های I شکل یا تیرآهن های پهن برای ایجاد سازه ای محکم در سقف‌ها و طبقات استفاده می‌شود که نیاز به ستون های پشتیبانی زیاد را کاهش می‌دهد.
۲- تقویت بتن
میلگردها که همان آهن آلات تقویتی هستند، برای تقویت بتن در ستون‌ها، تیرها و دال‌ها استفاده می‌شوند. بتن در برابر فشار مقاوم است، اما در مقابل کشش و خمیدگی ضعیف است. برای رفع این مشکل، میلگردهای فولادی به صورت شبکه ای در بتن قرار می‌گیرند تا بتن را مقاوم تر کرده و قادر به تحمل بارهای مختلف شوند.

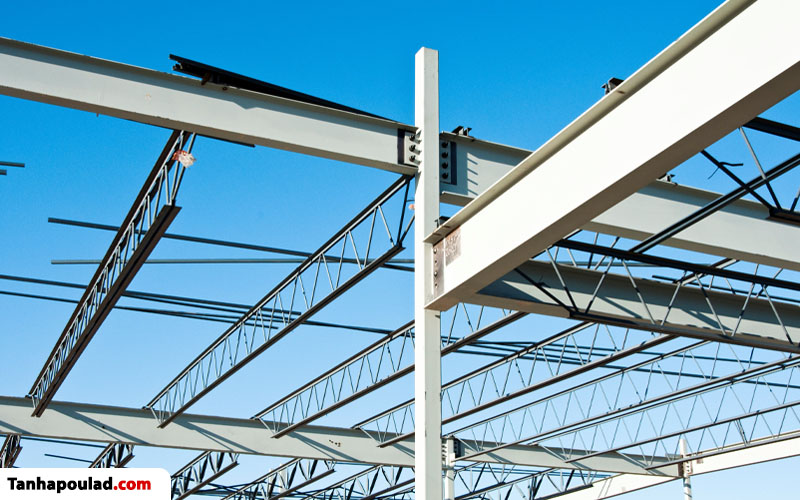

۳- قاب های فولادی سازه‌ای
در بسیاری از پروژه های ساختمانی، اسکلت فولادی به عنوان ساختار پشتیبانی استفاده می‌شود. این ساختار از ستون های عمودی و تیرهای افقی تشکیل می‌شود که با اتصالات جوشی یا پیچ و مهره به هم متصل می‌شوند. اسکلت فولادی برای تحمل بارهای عمودی و جانبی طراحی شده و نقش مهمی در ایمنی و استحکام سازه دارد.
۴- طراحی پل‌ها
تیرآهن های I و جعبه ای در ساخت پل‌ها به دلیل استحکام و انعطاف پذیری بالا، برای عبور از موانع طبیعی مانند رودخانه‌ها و دره‌ها به کار می‌روند. این تیرآهن‌ها این اجازه را می‌دهند تا پل‌ها با دهانه های بلندتر و بدون نیاز به پایه های زیاد طراحی شوند. استفاده از آنها به مهندسان این امکان را می‌دهد که هم به جنبه های عملکردی و هم اقتصادی پروژه توجه کنند.
۵- ساخت سازه های صنعتی و تاسیسات
استحکام، دوام و مقاومت تیرآهن در ساختمان سازی در برابر بارهای عملیاتی سنگین و نیروهای طبیعی، این مصالح را برای استفاده در ساخت سازه های صنعتی و تاسیسات مناسب می‌سازد. این شامل ساخت جرثقیل‌ها، برج های انتقال، کارخانه های صنعتی، استادیوم‌ها و دیگر سازه های مهم است. قطعات فولادی مانند خرپاها، قاب‌ها و تیرها می‌توانند در محیط های صنعتی سخت و تحت فشارهای شدید، بدون از دست دادن یکپارچگی سازه ای، عملکرد خود را به خوبی حفظ کنند.
پیشنهاد ناشر
ممکن است این را نیز بپسندید: نبشی پانچ
انواع تیرآهن مصرفی در ساختمان سازی
تیرآهن‌ها در اشکال و اندازه های مختلفی تولید می‌شوند که هر کدام برای نیازها و شرایط خاص ساخت و ساز مناسب هستند. رایج ترین انواع تیرآهن‌ها شامل تیرآهن های I ،H ،T، جعبه ای و کانالی می‌باشند. انتخاب نوع مناسب بستگی به عواملی مانند طول دهانه سازه، وزن مورد نیاز برای تحمل و ملاحظات خاص طراحی دارد.

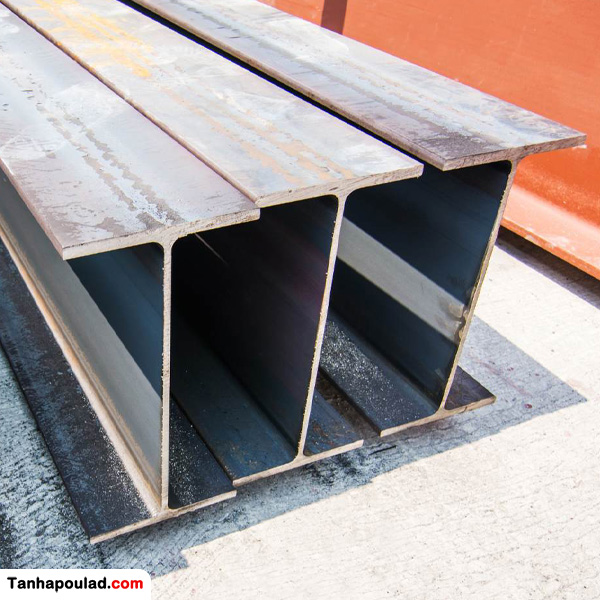

تیرآهن I (آی)
تیرآهن های I، که به تیرآهن های W (پهن) نیز شناخته می‌شوند، از پرکاربردترین انواع تیرآهن‌ها در صنعت ساخت و ساز هستند. این تیرآهن‌ها به دلیل مقطع عرضی خود که شبیه به حرف I است، نام گذاری شده‌اند. طراحی مقطع این تیرآهن‌ها به گونه ای است که قادر به توزیع یکنواخت بار در طول خود بوده و این ویژگی باعث افزایش ظرفیت تحمل بارهای سنگین می‌شود.
ساختار تیرآهن های I از یک وب عمودی و دو فلنج افقی تشکیل شده است. وب، بخش اصلی باربری تیرآهن است، در حالی که فلنج‌ها استحکام و پایداری بیشتری به تیرآهن می‌دهند. این تیرآهن‌ها در اندازه های مختلف و متناسب با نیاز پروژه‌ها در بازار موجود هستند و می‌توان آنها را در عرض‌ها و عمق های گوناگون تهیه کرد.
کاربردهای رایج تیرآهن I (آی)
- پل‌ها
- دیوارهای باربر
- طبقات
- ساختمان های بزرگ
- سقف‌ها
مزایای تیرآهن I (آی)
- توانایی بالا در تحمل بار و توزیع یکنواخت وزن
- هزینه مناسب و مقرون به صرفه
- در دسترس و پرکاربرد
- قابل استفاده در انواع پروژه های ساختمانی
تیرآهن H
تیرآهن های H که گاهی به عنوان تیرآهن های با فلنج پهن شناخته می‌شوند، از نظر شکل مشابه تیرآهن های I هستند؛ اما نسبت ابعاد آنها متفاوت است. تیرآهن های H عریض تر بوده و وب و فلنج های آنها ضخیم تر است. این طراحی باعث افزایش مقاومت در برابر خمش شده و تیرآهن های H را برای تحمل بارهای بزرگتر و سنگین تر مناسب می‌سازد.
کاربردهای رایج تیرآهن H
- ساختمان های بلند
- سازه های صنعتی بزرگ
- پل‌ها
- کف سازی
- سقف‌ها
مزایای تیرآهن H
- طراحی مقاوم
- مناسب برای دهانه های گسترده
- دسترسی گسترده و فراوانی در بازار
تیرآهن T
تیرآهن T ترکیبی از تیرآهن های I و بتن مسلح هستند که برای بهینه سازی توزیع بار و کاهش هزینه های مصالح طراحی شده‌اند. این تیرآهن‌ها از یک فلنج متصل به یک وب تشکیل شده‌اند که شکل ظاهری آنها شبیه به حرف T است. معمولا این تیرآهن‌ها همراه با بتن مسلح به کار می‌روند تا سازه های مرکب را تشکیل دهند.
کاربردهای رایج تیرآهن T
- کف های بتنی مسلح
- دال‌ها
مزایای تیرآهن T
- طراحی انعطاف پذیر
- توزیع یکنواخت و موثر بارها
- امکان ایجاد دهانه های طولانی تر
- عمق سازه ای کمتر نسبت به تیرآهن های فولادی دیگر
- کاهش هزینه های مصالح
پیشنهاد ناشر
ممکن است این را نیز بپسندید: قالب تونل فرم
تیرآهن جعبه ای
تیرآهن های جعبه ای که به تیرآهن های سازه ای توخالی نیز شناخته می‌شوند، نوعی تیرآهن چهار طرفه با مقطع بسته هستند. این ساختار امکان مقاومت چشمگیر در برابر پیچش و نیروهای گشتاوری را فراهم می‌کند و تیرآهن های جعبه ای را به انتخاب خوبی برای کاربردهایی تبدیل می‌کند که حفظ پایداری چرخشی اهمیت بالایی دارد.
کاربردهای رایج تیرآهن جعبه ای
- بازوهای جرثقیل
- برج‌ها
- پایه های پل
- مهندسی هوافضا و خودروسازی
مزایای تیرآهن جعبه ای
- ساختار چهاروجهی مقاوم در برابر نیروهای خمشی و گشتاوری
- استحکام زیاد در برابر بارهای دینامیکی
- مناسب برای کاربردهایی با تنش گشتاوری بالا
- تعادل مناسب بین وزن و استحکام
مزایا و معایب استفاده از تیرآهن در ساختمان سازی
مزایا و معایب استفاده از تیرآهن در ساختمان سازی به شرح زیر است.
مزایای تیرآهن ساختمانی
- قابلیت بازیافت: تیرآهن های فولادی قابل بازیافت هستند، که این ویژگی به کاهش ضایعات ساختمانی کمک قابل توجهی می‌کند.
- دوام بالا: تیرآهن فولادی به دلیل نسبت بالای استحکام به وزن، از مقاومت بسیار خوبی برخوردار است و می‌تواند تنش های بیشتری نسبت به مصالحی مانند چوب یا سنگ تحمل کند که این ویژگی در ساختمان های بلند و پل‌ها کاربرد زیادی دارد.
- مقاومت در برابر خوردگی و زنگ زدگی: ترکیب شیمیایی فولاد باعث می‌شود تا تیرآهن‌ها نسبت به پوسیدگی و زنگ زدگی مقاوم باشند؛ در نتیجه طول عمر سازه هایی که با تیرآهن ساخته شده‌اند، نسبت به سایر مصالح بیشتر خواهد بود.
معایب تیرآهن ساختمانی
- هزینه نگهداری بالا: برای جلوگیری از خوردگی، نیاز است که سطح تیرآهن‌ها به صورت منظم با رنگ های ضد زنگ و پوشش های محافظ گران قیمت پوشانده شود که این مسئله هزینه های نگهداری سازه را افزایش می‌دهد.
- مقاومت کمتر در برابر آتش سوزی: تیرآهن‌ها نسبت به تیرهای بتنی مقاومت کمتری در برابر حرارت دارند و در صورت وقوع آتش، استحکام آنها کاهش یافته و ایمنی سازه به خطر می‌افتد.
- وزن زیاد و دشواری در جابجایی: وزن تیرآهن‌ها بیشتر از تیرهای چوبی است و همین موضوع جابجایی و نصب آنها را دشوارتر می‌کند.
پیشنهاد ناشر
ممکن است این را نیز بپسندید: قالب لارج پنل
روش های انتخاب تیرآهن مناسب برای پروژه های ساختمانی
انتخاب تیرآهن مناسب برای پروژه های ساختمانی، مستلزم بررسی دقیق عوامل فنی و مهندسی است که اساس طراحی دقیق و اقتصادی سازه را شکل می‌دهند. ابتدا باید ظرفیت باربری تیرآهن در ساختمان سازی، شامل بارهای مرده (وزن مصالح و خود تیرآهن) و بارهای زنده (تجهیزات و افراد) به دقت ارزیابی شود. همچنین، طول دهانه بین تکیه گاه ها اهمیت زیادی دارد؛ زیرا که دهانه های بلندتر نیازمند تیرآهن های با عمق بیشتر برای جلوگیری از خیز و خم شدگی هستند.
سپس نوع تیرآهن و گرید فولاد با توجه به شرایط پروژه انتخاب می‌شود، به طوری که تعادلی میان استحکام، شکل پذیری، مقاومت در برابر خوردگی و قابلیت جوشکاری برقرار باشد. تیرآهن های I، بال پهن ( W شکل)، ناودانی و نبشی از رایج ترین انواع هستند که براساس جهت نیروها و جزئیات اتصال تعیین می‌شوند.
رعایت آیین نامه ها و استانداردهای طراحی مانند AISC 360-16 نیز الزامی است، که معیارهای ایمنی، تنش های مجاز و محدودیت های خیز را مشخص می‌کند. انجام محاسبات مهندسی دقیق، شامل تحلیل های خمشی، برشی و خیز، به صورت دستی یا با نرم افزارهای تخصصی ضروری است.
نتیجه گیری
تیرآهن‌ها یکی از مهم ترین عناصر در ساختمان سازی هستند و همکاران خوبی برای سیستم های قالب بندی محسوب می شوند که استحکام و دوام سازه را تضمین می‌کنند. این قطعات فولادی در بخش های مختلف سازه، مانند سقف‌ها، طبقات، بتن و اسکلت ساختمان، به شکل هماهنگ عمل می‌کنند تا ساختمان در برابر فشارها و نیروهای مختلف مقاوم باشد.
به کمک کاربردهای تیرآهن در ساختمان سازی، معماران و مهندسان می‌توانند سازه هایی محکم و قابل اعتماد بسازند که امنیت و پایداری آنها برای سال‌ها حفظ شود. در واقع، تیرآهن‌ها همان پایه های مستحکم هستند که ثبات ساختمان را حفظ می کنند و اعتماد ما به سازه را شکل می‌دهند.
