فشار جانبی بتن تازه بر قالب؛ عوامل مؤثر و روش محاسبه در زمان بتن‌ریزی، بتن تازه علاوه بر وزن خود، به سطوح داخلی قالب نیز نیرو وارد می‌کند. این نیرو در قالب‌های قائم مانند قالب دیوار و ستون، به شکل فشار جانبی بتن تازه بر قالب ظاهر می‌شود و یکی از مهم‌ترین بارهایی است که باید در طراحی پنل‌ها، پشت‌بندها، اتصالات و مهارهای سیستم قالب‌بندی در نظر گرفته شود.

میزان فشار واردشده به قالب فقط به ارتفاع بتن محدود نیست. سرعت بالا آمدن تراز بتن، دمای مخلوط، روانی بتن، نوع سیمان و افزودنی‌ها، روش تراکم و نحوه تخلیه یا پمپاژ بتن می‌توانند مقدار و توزیع این فشار را تغییر دهند. به همین دلیل، دو بتن‌ریزی با ارتفاع یکسان ممکن است فشارهای متفاوتی به سیستم قالب‌بندی وارد کنند.

شناخت عوامل مؤثر بر فشار جانبی بتن تازه، به مهندسان و مجریان کمک می‌کند تا ظرفیت اجزای قالب‌بندی را متناسب با شرایط واقعی اجرا بررسی کنند. در این مقاله، مبانی فشار هیدرواستاتیکی، روش برآورد اولیه فشار، عوامل مؤثر بر آن و نکات مهم طراحی و کنترل سیستم قالب‌بندی بررسی می‌شود.

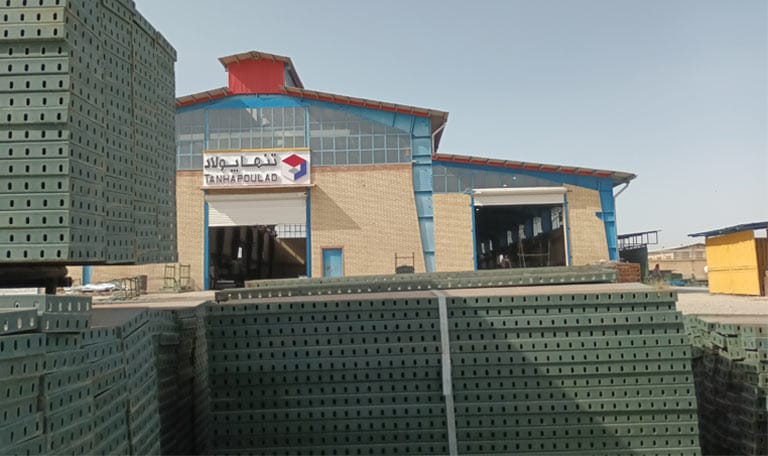

قالب فلزی مورد استفاده در اجرای سازه بتنی

فشار جانبی بتن تازه بر قالب چیست؟

فشار جانبی بتن تازه نیرویی است که بتن در حالت خمیری و پیش از گیرش مؤثر، به سطوح داخلی قالب وارد می‌کند. در قالب‌های دیوار و ستون، این فشار عمدتاً عمود بر سطح قالب عمل می‌کند و باید از طریق پوسته قالب، اعضای تقویتی، پشت‌بندها و اتصالات به تکیه‌گاه‌های سیستم منتقل شود.

در لحظات اولیه پس از ریختن، بتن تازه رفتاری نزدیک به یک ماده سیال دارد. بنابراین هرچه عمق بتن تازه در قالب بیشتر شود، فشار واردشده در نقاط پایین‌تر نیز افزایش پیدا می‌کند. با گذشت زمان، فرآیند گیرش و ایجاد ساختار داخلی در بتن می‌تواند باعث تغییر رفتار آن و کاهش فشار مؤثر در بخش‌هایی از قالب شود.

با این حال، کاهش فشار در اثر گیرش را نمی‌توان بدون محاسبه و بررسی شرایط بتن در طراحی منظور کرد. تا زمانی که شرایط استفاده از یک روش محاسباتی مشخص احراز نشده باشد، فرض فشار هیدرواستاتیکی می‌تواند مبنای محافظه‌کارانه‌تری برای بررسی اولیه باشد.

نکته مهم این است که فشار واردشده به قالب با وزن کل بتن داخل قالب یکسان نیست. فشار در سطح قالب توزیع می‌شود و مقدار آن در عمق‌های مختلف می‌تواند متفاوت باشد. این توزیع نیرو، مبنای بررسی مقاومت پوسته، پشت‌بندها، بولت‌ها، اتصالات و مهارهای سیستم است.

رابطه فشار هیدرواستاتیکی بتن تازه با ارتفاع بتن‌ریزی

برای درک رفتار اولیه بتن تازه، می‌توان آن را به‌صورت یک سیال با وزن مخصوص مشخص در نظر گرفت. در این حالت، فشار در هر نقطه از قالب متناسب با عمق آن نقطه از سطح آزاد بتن است و با افزایش ارتفاع بتن، فشار در پایین قالب بیشتر می‌شود.

رابطه فشار هیدرواستاتیکی

p = γ × h

در این رابطه، p فشار در عمق مورد نظر، γ وزن مخصوص بتن تازه و h عمق نقطه مورد بررسی از سطح بتن است. در نتیجه، در مدل هیدرواستاتیکی فشار با عمق افزایش پیدا می‌کند و بیشترین مقدار آن در پایین‌ترین نقطه بتن‌ریزی‌شده ایجاد می‌شود.

برای نمونه، فرض کنید وزن مخصوص بتن تازه در یک محاسبه آموزشی برابر با ۲۴ کیلونیوتن بر مترمکعب و ارتفاع بتن تازه در قالب برابر با ۳ متر باشد. فشار هیدرواستاتیکی در پایین قالب از رابطه زیر به دست می‌آید:

p = 24 × 3 = 72 kPa

یعنی در این مثال، فشار نظری در پایین قالب به ۷۲ کیلوپاسکال می‌رسد. این عدد فقط برای توضیح مفهوم فشار هیدرواستاتیکی است و نباید بدون بررسی نوع بتن، شرایط بتن‌ریزی، روش محاسباتی و ضوابط طراحی به‌عنوان فشار نهایی طراحی پروژه استفاده شود.

نیروی برآیند فشار واردشده به قالب

در مدل هیدرواستاتیکی، فشار در بالای سطح بتن صفر و در پایین قالب بیشینه است؛ بنابراین نمودار فشار در ارتفاع قالب به شکل مثلثی در نظر گرفته می‌شود. برآیند این توزیع فشار برای هر متر طول قالب از رابطه زیر به دست می‌آید:

R = ½ × γ × h²

در مثال قبلی، برای ارتفاع ۳ متر و وزن مخصوص ۲۴ کیلونیوتن بر مترمکعب، برآیند فشار واردشده به هر متر طول قالب برابر با ۱۰۸ کیلونیوتن بر متر خواهد بود. در توزیع مثلثی، محل اثر این برآیند در فاصله یک‌سوم ارتفاع از پایین قالب قرار دارد.

این محاسبه نشان می‌دهد که افزایش ارتفاع بتن‌ریزی فقط باعث افزایش خطی فشار بیشینه نمی‌شود؛ بلکه برآیند کل نیروی جانبی با توان دوم ارتفاع تغییر می‌کند. بنابراین افزایش ارتفاع بتن‌ریزی باید در بررسی اجزای نگهدارنده و مهارهای سیستم با دقت بیشتری لحاظ شود.

توجه داشته باشید که این توزیع مثلثی مربوط به فرض هیدرواستاتیکی است. در شرایط واقعی، به دلیل رفتار وابسته به زمان بتن تازه، سرعت بتن‌ریزی و سایر عوامل اجرایی، توزیع فشار ممکن است با این مدل تفاوت داشته باشد.

آیا فشار بتن تازه همیشه هیدرواستاتیکی است؟

خیر. بتن تازه در تمام مدت بتن‌ریزی رفتاری کاملاً مشابه آب ندارد. با گذشت زمان، ذرات و ساختار داخلی مخلوط می‌توانند در اثر پدیده‌ای به نام تیکسوتروپی، بخشی از ساختار و مقاومت برشی خود را در حالت سکون بازیابی کنند. این رفتار در کنار شروع گیرش، می‌تواند باعث شود فشار واقعی واردشده به قالب از فشار هیدرواستاتیکی کامل کمتر باشد.

با این وجود، این کاهش فشار به شرایط مخلوط و اجرای بتن وابسته است. افزایش سرعت بتن‌ریزی، تغییر در دمای بتن، استفاده از برخی افزودنی‌های دیرگیرکننده، روانی زیاد یا لرزش مجدد بتن می‌تواند مانع از کاهش قابل اتکای فشار شود.

در نتیجه، برای طراحی قالب نمی‌توان صرفاً به این فرض تکیه کرد که بتن پس از مدتی سفت می‌شود و فشار زیادی به قالب وارد نخواهد کرد. استفاده از فشار کمتر از حالت هیدرواستاتیکی باید بر اساس روش محاسباتی معتبر، مشخصات بتن و محدوده کاربرد آن انجام شود.

عوامل مؤثر بر فشار جانبی بتن تازه بر قالب

مقدار فشار واردشده به قالب، حاصل اثر هم‌زمان ویژگی‌های بتن، شرایط بتن‌ریزی و مشخصات سیستم قالب‌بندی است. مهم‌ترین عوامل مؤثر در این فرآیند عبارت‌اند از:

۱. ارتفاع بتن تازه در قالب

ارتفاع بتن تازه یکی از عوامل اصلی در تعیین فشار جانبی است. در مدل هیدرواستاتیکی، فشار با افزایش عمق بیشتر می‌شود و در پایین قالب به بیشترین مقدار می‌رسد. بنابراین هرچه ارتفاع بتن تازه در قالب بیشتر باشد، فشار بیشینه و برآیند نیروی جانبی نیز افزایش می‌یابد.

در قالب‌های دیوار و ستون، ارتفاع بتن‌ریزی باید همراه با نوع مخلوط و سرعت بالا آمدن سطح بتن بررسی شود. ارتفاع کلی سازه به‌تنهایی برای تعیین فشار کافی نیست؛ آنچه اهمیت دارد ارتفاع بتن تازه‌ای است که در هر مقطع از زمان داخل قالب قرار دارد.

۲. سرعت بتن‌ریزی

سرعت بتن‌ریزی مشخص می‌کند که تراز بتن تازه در واحد زمان با چه سرعتی افزایش پیدا می‌کند. هرچه سرعت بالا آمدن بتن بیشتر باشد، لایه‌های پایین‌تر فرصت کمتری برای طی مراحل گیرش و بازیابی ساختار داخلی خواهند داشت. در چنین شرایطی، فشار جانبی می‌تواند به حالت هیدرواستاتیکی نزدیک‌تر شود.

برای ارزیابی سرعت بتن‌ریزی در قالب‌های قائم، بهتر است نرخ افزایش ارتفاع بتن در واحد زمان بررسی شود. صرفاً دانستن حجم بتن پمپ‌شده در ساعت کافی نیست؛ زیرا حجم بتن، ابعاد عضو و شکل مقطع نیز بر سرعت بالا آمدن تراز بتن اثر می‌گذارند.

به همین دلیل، در محاسبات و برنامه‌ریزی اجرایی باید نرخ واقعی پرشدن قالب و توالی بتن‌ریزی مشخص باشد. افزایش ناگهانی سرعت بتن‌ریزی نسبت به مقدار مبنای طراحی می‌تواند فشار واردشده به قالب را از محدوده پیش‌بینی‌شده خارج کند.

۳. دمای بتن تازه

دمای بتن بر سرعت گیرش و تغییر رفتار مخلوط در طول زمان اثر می‌گذارد. در شرایط دمای پایین، فرآیند گیرش معمولاً کندتر می‌شود و بتن مدت بیشتری رفتار روان خود را حفظ می‌کند. در نتیجه، فشار جانبی ممکن است برای مدت طولانی‌تری در سطح بالاتری باقی بماند.

در دمای بالاتر، روند گیرش می‌تواند سریع‌تر باشد؛ اما نمی‌توان صرفاً بر اساس دمای محیط، فشار طراحی را کاهش داد. دمای واقعی مخلوط، نوع سیمان، افزودنی‌ها و شرایط نگهداری بتن باید در کنار یکدیگر بررسی شوند.

۴. روانی و کارایی مخلوط بتن

میزان روانی بتن بر نحوه جریان و تراکم آن در قالب تأثیر دارد. بتن‌هایی با کارایی بالاتر ممکن است رفتار سیال‌تری داشته باشند و فشار بیشتری به سطوح قالب وارد کنند. در بتن خودتراکم نیز به دلیل قابلیت جریان و پرکنندگی زیاد، امکان نزدیک شدن فشار به حالت هیدرواستاتیکی وجود دارد.

در این شرایط، نباید روش‌های محاسباتی مربوط به بتن معمولی را بدون بررسی شرایط کاربرد به بتن خودتراکم تعمیم داد. نوع مخلوط، ویژگی‌های رئولوژیکی و داده‌های معتبر مربوط به رفتار بتن باید مبنای تعیین فشار قرار گیرند.

۵. نوع سیمان و افزودنی‌های بتن

نوع سیمان و افزودنی‌های شیمیایی می‌توانند زمان گیرش و رفتار بتن تازه را تغییر دهند. برای مثال، برخی افزودنی‌های دیرگیرکننده باعث طولانی‌تر شدن زمان حفظ حالت روان بتن می‌شوند. در چنین شرایطی، لایه‌های پایین‌تر مدت بیشتری تحت تأثیر فشار بتن تازه قرار می‌گیرند.

بنابراین هنگام طراحی سیستم قالب‌بندی، آگاهی از طرح اختلاط و نوع افزودنی‌های مورد استفاده اهمیت دارد. استفاده از یک ضریب یا روش محاسباتی بدون اطلاع از ترکیب بتن می‌تواند باعث برآورد نادرست فشار شود.

۶. روش ویبره و تراکم بتن

ویبره داخلی یا خارجی برای متراکم کردن بتن و کاهش حفره‌های هوا به کار می‌رود؛ اما هم‌زمان می‌تواند رفتار بتن تازه را تغییر دهد. ارتعاش باعث کاهش موقت مقاومت برشی ساختار بتن می‌شود و ممکن است فشار جانبی را در ناحیه ارتعاش افزایش دهد.

عمق نفوذ ویبراتور، مدت ارتعاش، فاصله نقاط ویبره و نحوه اجرای آن باید با نوع بتن و ابعاد عضو هماهنگ باشد. ویبره بیش از حد یا ارتعاش مجدد بخش‌هایی که قبلاً ساختار داخلی خود را بازیابی کرده‌اند، می‌تواند شرایط فشار را تغییر دهد.

۷. روش تخلیه و پمپاژ بتن

نحوه ورود بتن به قالب نیز در مقدار فشار نقش دارد. تخلیه بتن از ارتفاع زیاد، ضربه ناشی از تخلیه ناگهانی و پمپاژ بتن می‌توانند بارهای موضعی و فشارهای گذرا ایجاد کنند. در سیستم‌هایی که بتن از پایین قالب پمپاژ می‌شود، فشار ناشی از پمپ باید به‌صورت ویژه در طراحی لحاظ شود.

طبق راهنمای ACI 347R-۱۴، در شرایط پمپاژ بتن از پایین قالب، طراحی باید بر مبنای فشار هیدرواستاتیکی کامل بتن به‌علاوه حداقل ۲۵ درصد اضافه‌بار برای اثر ضربه یا نوسان فشار پمپ انجام شود. در چنین شرایطی، کنترل و پایش فشار اهمیت ویژه‌ای دارد و فشار واقعی نباید از ظرفیت طراحی سیستم فراتر برود.

۸. وزن مخصوص بتن

وزن مخصوص بتن تازه یکی دیگر از پارامترهای مؤثر بر فشار است. در شرایط یکسان از نظر ارتفاع و رفتار مخلوط، بتن با وزن مخصوص بیشتر می‌تواند فشار هیدرواستاتیکی بیشتری ایجاد کند. به همین دلیل، در محاسبات باید وزن مخصوص واقعی یا مقدار معتبر طراحی برای مخلوط مورد استفاده در نظر گرفته شود.

تفاوت فشار بتن در قالب دیوار و ستون

قالب‌های دیوار و ستون هر دو با فشار جانبی بتن تازه مواجه هستند؛ اما تفاوت در هندسه مقطع، ابعاد، ارتفاع و شرایط بتن‌ریزی می‌تواند بر نحوه توزیع بار و طراحی اجزای نگهدارنده اثر بگذارد.

موضوع مقایسهقالب دیوارقالب ستون
هندسه عضومعمولاً دارای سطوح گسترده و طول زیاد است.دارای مقطع محدودتر با شکل‌هایی مانند مربع، مستطیل یا دایره است.
اجزای نگهدارندهپوسته، پشت‌بندها، بولت‌ها، والِرها و مهارها در انتقال نیرو نقش دارند.پوسته قالب، اعضای تقویتی، بست‌ها و مهارهای پیرامونی باید کنترل شوند.
روش کنترل اتصالکنترل فاصله و ظرفیت بولت‌ها و اتصالات بین دو وجه قالب اهمیت دارد.کنترل قفل‌شدن اتصالات پیرامونی و جلوگیری از بازشدگی مقطع ضروری است.
ملاحظات بتن‌ریزینرخ بالا آمدن بتن در طول دیوار و توالی تخلیه باید کنترل شود.ارتفاع و سرعت پرشدن مقطع و فشار واردشده به وجوه قالب باید بررسی شود.

در هر دو حالت، فشار طراحی به شرایط بتن‌ریزی و مشخصات سیستم وابسته است. بنابراین نمی‌توان بدون بررسی ارتفاع، سرعت اجرا، نوع مخلوط و روش تراکم، یک مقدار فشار ثابت را برای تمام قالب‌های دیوار یا ستون در نظر گرفت.



فشار جانبی بتن چگونه به اجزای سیستم قالب‌بندی منتقل می‌شود؟

فشار بتن تازه ابتدا به سطح تماس قالب وارد می‌شود و سپس از طریق اعضای نگهدارنده به تکیه‌گاه‌ها و سازه منتقل می‌شود. عملکرد ایمن سیستم به پیوستگی این مسیر انتقال نیرو وابسته است. به همین دلیل، بررسی مقاومت ورق یا سطح قالب به‌تنهایی برای ارزیابی سیستم کافی نیست.

در یک سیستم قالب‌بندی متعارف دیوار، مسیر انتقال نیرو را می‌توان به‌صورت زیر بررسی کرد:

جزء سیستموظیفه در انتقال نیرو
پوسته قالبدریافت مستقیم فشار بتن و انتقال آن به اعضای پشتیبان
پشت‌بندها و اعضای تقویتیتوزیع نیرو و محدود کردن خیز یا تغییر شکل پوسته قالب
والرها و اعضای نگهدارندهدریافت نیرو از پشت‌بندها و انتقال آن به اتصالات و مهارها
بولت‌ها و اتصالاتتأمین مهار لازم و کنترل فاصله یا موقعیت وجوه قالب در سیستم‌های مربوطه
مهارها و تکیه‌گاه‌هاانتقال نیروهای واردشده به نقاط اتکای سیستم یا سازه پشتیبان

در قالب‌های دوطرفه، بولت‌های قالب‌بندی و اجزای متصل به آنها در مهار دو وجه قالب نقش دارند. عملکرد این مجموعه به مشخصات بولت، مهره، واشر و پشت‌بند وابسته است. برای آشنایی با اجزای مرتبط می‌توانید صفحات قالب مدولار بتن و مشخصات و قیمت قالب ۵۰*۱۰۰ را بررسی کنید.

در سیستم‌های یک‌طرفه، ممکن است امکان استفاده از بولت عبوری بین دو وجه قالب وجود نداشته باشد. در این حالت، نیرو از طریق پشت‌بندها، مهارها و اتصالات طراحی‌شده به تکیه‌گاه منتقل می‌شود. ظرفیت و پایداری تکیه‌گاه در چنین سیستمی اهمیت زیادی دارد و باید به‌صورت مستقل بررسی شود.

تأثیر نوع سیستم قالب‌بندی بر بررسی فشار بتن

مبنای بررسی فشار بتن تازه در سیستم‌های مختلف یکسان نیست. هندسه قالب، نحوه پشتیبانی، نوع مهار، ترتیب بتن‌ریزی و روش اجرای هر سیستم می‌تواند شرایط بارگذاری متفاوتی ایجاد کند. برای مثال، در قالب دیوار معمولی، فشار جانبی به پنل‌ها و اتصالات بین دو وجه منتقل می‌شود؛ اما در قالب‌های بالارونده، تونلی یا لغزنده، علاوه بر فشار بتن باید شرایط خاص همان سیستم نیز در نظر گرفته شود.

قالب‌های دیوار و سیستم‌های مدولار

در سیستم‌های قالب‌بندی دیوار، فشار جانبی بتن باید در طراحی پنل‌ها، پشت‌بندها، بولت‌ها و اتصالات مورد بررسی قرار گیرد. آرایش قطعات و فاصله مهارها باید با فشار طراحی و ظرفیت اجزای سیستم هماهنگ باشد. برای آشنایی با ساختار این تجهیزات می‌توانید صفحه سیستم قالب‌بندی مدولار را مطالعه کنید.

قالب‌های بالارونده

در سیستم قالب‌بندی بالارونده، قالب در چند مرحله و با افزایش ارتفاع سازه جابه‌جا می‌شود. در هر مرحله، شرایط تکیه‌گاهی، اتصالات و آرایش مهارها باید با وضعیت اجرایی همان مرحله هماهنگ باشد. فشار بتن تازه تنها یکی از بارهای مورد بررسی است و سایر نیروهای اجرایی و شرایط جابه‌جایی سیستم نیز باید در طراحی لحاظ شوند.

قالب تونل فرم و تونل لاینینگ

در سیستم تونل فرم و قالب تونل لاینینگ، هندسه و آرایش تجهیزات با قالب‌های معمول دیوار تفاوت دارد. نحوه بتن‌ریزی، ترتیب اجرای بخش‌ها، تکیه‌گاه‌ها و جزئیات اتصال باید متناسب با طراحی همان سیستم بررسی شوند.

قالب لغزنده

در سیستم قالب‌بندی لغزنده، بتن‌ریزی و حرکت قالب به‌صورت پیوسته یا مرحله‌ای کنترل‌شده انجام می‌شود. به همین دلیل، فشار بتن و رفتار آن در مدت حضور داخل قالب باید با توجه به سرعت حرکت، ارتفاع قالب، زمان گیرش و شرایط تراکم بررسی شود. روش محاسباتی این سیستم با قالب‌بندی ثابت متعارف یکسان نیست.

در پروژه‌هایی با هندسه غیرمتعارف نیز طراحی قالب‌های خاص بتن باید با توجه به شکل عضو، مسیر انتقال نیرو، محل مهارها و شرایط واقعی بتن‌ریزی انجام شود.

نکات مهم در طراحی قالب برای تحمل فشار بتن تازه

پس از تعیین فشار مبنای طراحی، لازم است تمام اجزای سیستم قالب‌بندی با توجه به مسیر انتقال نیرو بررسی شوند. انتخاب پنل مقاوم به‌تنهایی تضمین‌کننده ایمنی سیستم نیست؛ زیرا ضعف در پشت‌بند، اتصال یا مهار می‌تواند عملکرد کل مجموعه را تحت تأثیر قرار دهد.

در بررسی فنی سیستم قالب‌بندی، موارد زیر اهمیت دارند:

  • ظرفیت پوسته قالب: ورق یا سطح در تماس با بتن باید از نظر مقاومت و تغییر شکل تحت فشار طراحی کنترل شود.
  • ابعاد و آرایش پشت‌بندها: فاصله و مشخصات اعضای تقویتی باید متناسب با بار واردشده به پنل باشد.
  • ظرفیت اتصالات: بولت‌ها، مهره‌ها، واشرها، جوش‌ها و سایر اجزای اتصال باید از نظر مقاومت و عملکرد بررسی شوند.
  • کنترل خیز و تغییر شکل: تغییر شکل بیش از حد می‌تواند باعث خروج سازه از ابعاد طراحی‌شده یا ایجاد درز و نشت شیره بتن شود.
  • پایداری مهارها: مهارها و تکیه‌گاه‌ها باید توان انتقال نیروهای واردشده به محل اتکا را داشته باشند.
  • بارهای اجرایی دیگر: بار کارگران، تجهیزات، ضربه تخلیه، باد و نیروهای ناشی از فعالیت ماشین‌آلات نیز باید در طراحی مربوطه لحاظ شوند.
  • شرایط تکیه‌گاه: مقاومت بتن محل اتصال، ظرفیت انکرها و فاصله از لبه عضو باید کنترل شود.

در طراحی قالب‌های فلزی، جنس ورق و مشخصات اعضای تقویتی اهمیت دارند؛ اما صرفاً ضخامت ورق نمی‌تواند معیار مناسبی برای ارزیابی ظرفیت مجموعه باشد. جزئیات ساخت، کیفیت جوش، نحوه اتصال، ابعاد پنل و آرایش پشت‌بندها همگی باید در کنار هم بررسی شوند. برای مشاهده محصولات و سیستم‌های مختلف می‌توانید به صفحه سیستم‌های قالب‌بندی بتن تنها پولاد مراجعه کنید.

اشتباهات رایج در برآورد فشار بتن بر قالب

بخشی از مشکلات قالب‌بندی در زمان بتن‌ریزی به برآورد نادرست فشار یا بی‌توجهی به شرایط واقعی اجرا مربوط می‌شود. برخی از خطاهای رایج عبارت‌اند از:

اشتباهپیامد احتمالیاقدام اصلاحی
تعیین فشار فقط بر اساس ارتفاع قالبنادیده گرفتن اثر سرعت بتن‌ریزی، روانی و دمای مخلوطبررسی مجموعه عوامل بتن و شرایط اجرا در روش محاسباتی مناسب
کاهش فشار طراحی بدون مستنداتکم‌برآورد شدن بارهای وارد بر پنل و اتصالاتاستفاده از مدل معتبر و اطمینان از انطباق شرایط پروژه با فرضیات آن
نادیده گرفتن اثر ویبرهافزایش موضعی و موقت فشار در زمان تراکمهماهنگی روش ویبره و برنامه بتن‌ریزی با طراحی قالب
استفاده از سرعت بتن‌ریزی بیش از مقدار مبناافزایش فشار نسبت به مقدار پیش‌بینی‌شده در طراحیکنترل نرخ واقعی بالا آمدن بتن در کارگاه
بی‌توجهی به نوع افزودنی بتنتغییر زمان گیرش و رفتار فشار در طول بتن‌ریزیدریافت مشخصات طرح اختلاط و بررسی اثر افزودنی‌ها
بررسی نکردن اتصالات و مهارهاایجاد ضعف در مسیر انتقال نیرو حتی با وجود پنل مقاومکنترل تمام اجزای سیستم و ظرفیت تکیه‌گاه‌ها

کنترل فشار و وضعیت قالب در حین بتن‌ریزی

پس از طراحی و نصب قالب، کنترل شرایط واقعی بتن‌ریزی اهمیت زیادی دارد. حتی اگر سیستم بر اساس یک فشار مشخص طراحی شده باشد، تغییر در سرعت اجرا، طرح اختلاط یا روش تخلیه می‌تواند شرایط بارگذاری را تغییر دهد.

پیش از شروع بتن‌ریزی، باید اطلاعات مربوط به طرح اختلاط، دمای بتن، روانی، نوع افزودنی‌ها، ارتفاع عضو و روش تراکم با فرضیات طراحی تطبیق داده شوند. همچنین مسیر انتقال بتن و محل تخلیه باید به‌گونه‌ای برنامه‌ریزی شود که از ایجاد بارهای ضربه‌ای و موضعی پیش‌بینی‌نشده جلوگیری شود.

در طول بتن‌ریزی، وضعیت ظاهری قالب، پشت‌بندها، اتصالات و مهارها باید تحت کنترل باشد. مشاهده تغییر شکل غیرعادی، بازشدن درزها، نشت غیرمعمول شیره بتن، جابه‌جایی مهار یا ایجاد صدای غیرمتعارف در اتصالات می‌تواند نشانه وجود مشکل باشد. در چنین شرایطی باید عملیات مطابق برنامه ایمنی پروژه متوقف یا ایمن‌سازی شود و علت وضعیت ایجادشده توسط مسئول فنی بررسی شود.

در بتن‌های خودتراکم، مخلوط‌های جدید یا شرایطی که رفتار فشار به‌سادگی قابل پیش‌بینی نیست، استفاده از داده‌های آزمایشگاهی، تجربه تأییدشده یا ابزارهای اندازه‌گیری فشار می‌تواند به ارزیابی دقیق‌تر شرایط کمک کند. اندازه‌گیری فشار در محل، به‌ویژه در سیستم‌های خاص، امکان مقایسه وضعیت واقعی با مبنای طراحی را فراهم می‌کند.

سؤالات متداول درباره فشار بتن تازه بر قالب

فشار جانبی بتن تازه به چه عواملی بستگی دارد؟

ارتفاع بتن تازه، سرعت بالا آمدن بتن، وزن مخصوص مخلوط، دمای بتن، میزان روانی، نوع سیمان و افزودنی‌ها، روش ویبره و شیوه تخلیه یا پمپاژ از مهم‌ترین عوامل مؤثر بر فشار جانبی هستند.

آیا فشار بتن در تمام ارتفاع قالب یکسان است؟

خیر. در مدل هیدرواستاتیکی، فشار با افزایش عمق از سطح بتن بیشتر می‌شود و در پایین قالب به بیشترین مقدار می‌رسد. با این حال، در شرایط واقعی بتن‌ریزی و به دلیل رفتار وابسته به زمان بتن، توزیع فشار ممکن است با حالت هیدرواستاتیکی تفاوت داشته باشد.

سرعت بتن‌ریزی چه تأثیری بر فشار قالب دارد؟

افزایش سرعت بالا آمدن بتن باعث می‌شود لایه‌های پایین‌تر فرصت کمتری برای گیرش و بازیابی ساختار داخلی داشته باشند. در نتیجه، فشار واردشده به قالب می‌تواند به فشار هیدرواستاتیکی نزدیک‌تر شود.

آیا ویبره بتن باعث افزایش فشار جانبی می‌شود؟

ویبره می‌تواند با برهم زدن ساختار داخلی بتن تازه، فشار را به‌صورت موقت و موضعی افزایش دهد. اثر آن به نوع ویبراتور، عمق نفوذ، مدت ارتعاش و ویژگی‌های مخلوط بستگی دارد.

فشار بتن خودتراکم بر قالب چگونه است؟

بتن خودتراکم به دلیل روانی و قابلیت جریان بالا ممکن است فشار نزدیک به حالت هیدرواستاتیکی ایجاد کند. بنابراین برای طراحی قالب، باید ضوابط و روش محاسباتی متناسب با بتن خودتراکم و شرایط پروژه در نظر گرفته شود.

آیا می‌توان فشار بتن بر قالب را فقط با وزن بتن محاسبه کرد؟

وزن مخصوص بتن یکی از پارامترهای محاسبه فشار هیدرواستاتیکی است، اما تعیین فشار طراحی به عوامل دیگری مانند ارتفاع، سرعت بتن‌ریزی، روانی، دما، ویبره و روش پمپاژ نیز وابسته است. بنابراین وزن بتن به‌تنهایی برای تعیین فشار نهایی طراحی کافی نیست.

جمع‌بندی؛ چرا محاسبه فشار بتن بر قالب اهمیت دارد؟

فشار جانبی بتن تازه یکی از بارهای اصلی وارد بر قالب‌های قائم است و بر طراحی پنل‌ها، پشت‌بندها، بولت‌ها، اتصالات و مهارهای سیستم تأثیر می‌گذارد. مقدار این فشار فقط به ارتفاع بتن وابسته نیست و سرعت بتن‌ریزی، دما، روانی، نوع افزودنی، روش ویبره و شیوه تخلیه بتن نیز در آن نقش دارند.

برای طراحی مطمئن، لازم است ابتدا شرایط واقعی بتن‌ریزی مشخص شود، سپس فشار مبنای طراحی بر اساس ضابطه معتبر تعیین و تمام اجزای سیستم در مسیر انتقال نیرو بررسی شوند. استفاده از یک عدد ثابت برای تمام پروژه‌ها یا کاهش فشار بدون مستندات فنی می‌تواند باعث برآورد نادرست ظرفیت سیستم شود.
