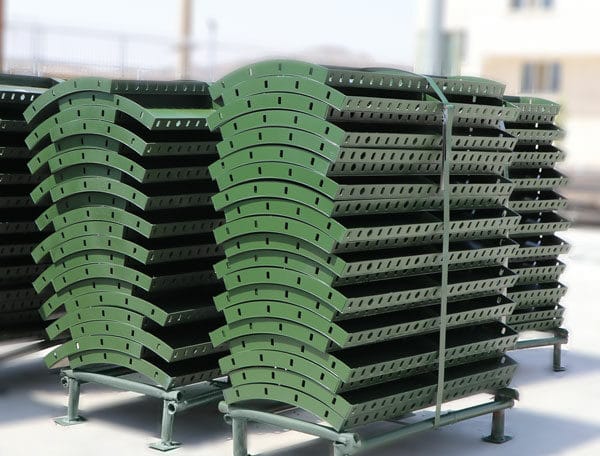

قالب بتن سیستم قالب بندی سقف و عرشه قالب آرک عرشه
قالب قوسی عرشه
بتن ریزی پل های ارتباطی با ساختار منحنی
- بروز شده در اردیبهشت ۱۴۰۳
قالب قوسی عرشه چیست؟
در عرشه پل ها به دلیل محاسبات نیروهای چرخشی عرضی و بارهای وارده ضربه ای و جلوگیری از ترک و غیره، کنج های عرشه پل ها به شکل قوسی طراحی می گردد.

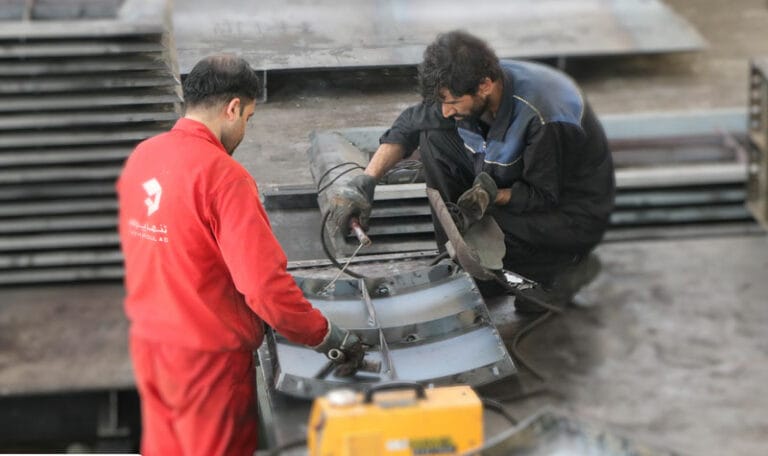

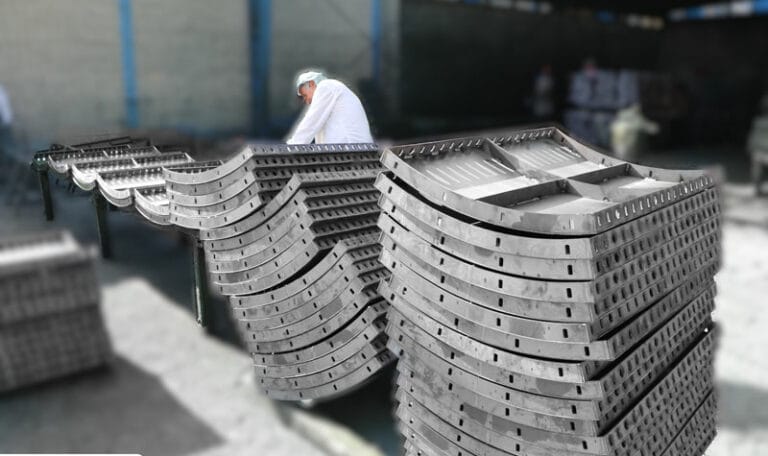

در طراحی و ساخت قالب های خاص با انحناهای مختلف در سطح آن ها، از ابزارهای دقیق و پیشرفته برای کنترل شیب و زاویه خمیدگی استفاده می شود. این قالب های فلزی بتن از ماشین های نورد الکتریکی و مکانیکی و از مواد اولیه با ضخامت مناسب ساخته می شوند. پس از آماده سازی و خم کردن پلیت ها به شکل مورد نظر، پروفیل ها و تسمه های لازم برای تقویت قالب استفاده می شوند تا قالب قوسی نهایی به وجود آید.
قالب بندی قوسی برای سازه ها به وسیله قوس های تشکیل داده شده از لوله های نورد شده تولید می شود که این لوله ها به عنوان پشت بند قالب مدولار برای اجرای قالب بندی با شعاع مشخص مورد استفاده قرار می گیرند. این نوع قالب بندی برای پروژه هایی که نیاز به ساختارهای منحنی و با انحناهای مختلف دارند، مناسب است. این قالب ها می‌توانند به راحتی به اندازه ها و ابعاد مختلف ساخته شوند و با استفاده از گیره های مناسب به لوله های نورد شده متصل می شوند، بدون اینکه به تسمه‌های افقی که در قالب بندی مدولار معمولا وجود دارند، نیاز باشد.
کاربردهای قالب قوسی
قالب قوسی عرشه یک روش برای ساختن قالب ها و سازه هایی با شکل های دایره ای و منحنی است. این روش در پروژه های ساختمانی و عمرانی مختلف استفاده می شود. قطر این سازه ها معمولا بین ۲ تا ۷.۵ متر است. در زیر به برخی از کاربردهای اصلی این نوع قالب بندی اشاره می کنیم:
- سیلوها: سیلوها سازه هایی هستند که برای ذخیره و نگهداری موادی مانند غلات، آرد، سیمان و سایر مواد خوراکی و صنعتی استفاده می شوند. قالب قوسی به دلیل توانایی تحمل فشار بتن‌ریزی و ایجاد ساختار مقاوم و پایدار، برای ساخت سیلوها بسیار مناسب است.
- مخازن بتنی: مخازن بتنی برای ذخیره سوخت، آب، مواد شیمیایی و دیگر مواد مایع و جامد استفاده می شوند. مخازن بتنی با شکل دایره ای خود، مقاومت بالایی در برابر فشار و نیروهای خارجی دارند. قالب بندی مدور کمک می کند تا این مخازن به شکل صحیح و مقاوم ساخته شوند.
- ستون های دایره ای: در ساختمان ها و پل ها، ستون های دایره ای به عنوان اعضای پشتیبانی و باربری استفاده می شوند. قالب قوسی به معماران اجازه می دهد تا ستون هایی با شکل های زیبا و منحنی ایجاد کنند که هم مقاوم باشند و هم ظاهر خوبی داشته باشند.
- نماهای برجسته و خاص: در بعضی از ساختمان ها، نماهایی با طرح های منحنی و خاص وجود دارد. این نماها معمولا برای زیباسازی و ایجاد طرح های هنری استفاده می شوند. قالب بندی مدور به راحتی می تواند این طرح ها را اجرا کند و نماهایی زیبا و برجسته ایجاد کند.
- لوله های بتنی: لوله های بتنی در سیستم های آبیاری، فاضلاب، زهکشی و ساختمان ها کاربرد دارند. قالب بندی مدور برای ساخت این لوله ها بسیار مناسب است؛ زیرا به راحتی می توان لوله هایی با قطرهای مختلف و شکل دایره ای ایجاد کرد.
به طور کلی، قالب های قوسی به دلیل طراحی ویژه ای که دارند، در سازه هایی که نیاز به هارمونی و تنوع دارند، مورد استفاده قرار می گیرند. این قالب ها می توانند به عنوان تعدیل کننده بارهای بیرونی در ساختمان ها عمل کنند. به عنوان مثال، در پل ها برای پایه های باربر، حاشیه عرشه ها، قرنیز و هندریل و نماهای غیر مسطح بتنی مانند گنبدها استفاده می شوند.
قالب های قوسی می توانند در سازه های استوانه ای بزرگی مانند سیلوها، مخازن و برج های مشابه بتنی، به وجود آیند. با تغییرات کوچک در مسیر تولید قالب های تخت مدولار، می توان قوس های منظم طولی را بدون نیاز به طراحی قالب ویژه ایجاد کرد.
مشخصات فنی قالب آرک عرشه پل
قالب قوسی به عنوان ابزار مهمی در پروژه های ساختمانی و عمرانی که نیاز به ایجاد سطوح و سازه های با مقاطع دایره ای، کمانی و قوسی دارند، استفاده می شود. این قالب به دلیل انعطاف پذیری بالا و توانایی تحمل فشارهای زیاد بتن ریزی، بسیار پرطرفدار است.
قالب های قوسی بر اساس اندازه و نوع پروژه متفاوت هستند. برای سازه هایی که قطر آن ها کمتر از ۲ متر است، مانند ستون های گرد و لوله های بتنی، از قالب های گرد و قالب منهول استفاده می شود. این قالب ها به دلیل انعطاف پذیری بالا و سهولت در تنظیم شکل، بهترین گزینه برای قطرهای کوچک هستند. برای سازه هایی که قطر آن ها بین ۲ تا ۷.۵ متر است، از قالب های کمانی استفاده می شود که فاقد تسمه های عرضی و استیفنر هستند. در سازه هایی که قطر آن ها بیش از ۷.۵ متر است، استفاده از قالب های مدولار توصیه می شود. برای مثال، در سازه های با قطر ۱۴ متر، استفاده از قالب های بتن تخت با عرض ۳۰ سانتی متر و در سازه های با قطر بالای ۲۰ متر، استفاده از قالب های فلزی بتن با عرض ۵۰ سانتی متر بهترین گزینه است.
مزایای قالب قوسی عرشه
همانطور که قبلا هم گفته شد استفاده از قالب قوسی عرشه یکی از روش های مناسب برای قالب بندی عرشه قوسی شکل و مدور است که مزایای خاص خود را دارد. در ادامه به برخی از مهم ترین مزایای استفاده از قالب قوسی شکل اشاره می کنیم.
تحمل یکنواخت فشار بتن ریزی
قالب بندی قوسی می تواند فشار بتن را به طور یکنواخت و هم زمان در همه جا تحمل کند. این ویژگی باعث می شود که بتن به‌طور مساوی در قالب بتن پخش شود و نقاط ضعیف یا نشتی در بتن ایجاد نشود. به عبارت ساده تر، قالب های قوسی کمک می‌کنند که بتن محکم و بدون هیچ گونه مشکل یا نقصی باشد.
قالب بندی بتن اکسپوز به صورت مدور
قالب بندی قوسی به دلیل قابلیت انعطاف پذیری خود، می تواند سطوح گرد و خمیده ایجاد کند. این ویژگی به طراحان و معماران کمک می کند تا سازه های بتنی با شکل های منحنی و زیبا ایجاد کنند.
کاهش استفاده از میان بولت
استفاده از قالب بندی قوسی معمولا به تعداد کمتری از میان بولت ها (پیچ و مهره های مخصوص قالب بندی) نیاز دارد. همین امر باعث صرفه جویی در هزینه و زمان می شود، چون نیاز به خرید، نصب و برداشتن پیچ و مهره های کمتری می باشد.
کاهش هزینه نهایی
به دلیل طراحی ساده و سرعت بالای قالب بندی قوسی، هزینه های کلی پروژه کمتر می شود. این نوع قالب بندی به زمان کمتری برای نصب و استفاده از نیروی کار و مصالح نیاز دارد، که همین موضوع باعث صرفه جویی در هزینه های کلی پروژه می شود.
افزایش سرعت قالب بندی
قالب بندی قوسی به دلیل ساختار ساده ای که دارد، سرعت کار را افزایش می دهد. این باعث می شود که پروژه ها سریع تر به پایان برسند و زمان کلی ساخت و ساز کاهش یابد که در نهایت منجر به پیشروی سریع تر پروژه ها می شود.
این قالب برای بتن ریزی عرشه پل هایی با طرح منحنی و قوسی شکل مورد استفاده قرار می گیرد.
قالب بندی قوسی برای سازه ها به وسیله قوس های تشکیل داده شده از لوله های نورد شده تولید می شود که این لوله ها به عنوان پشت بند قالب مدولار برای اجرای قالب بندی با شعاع مشخص مورد استفاده قرار می گیرند.

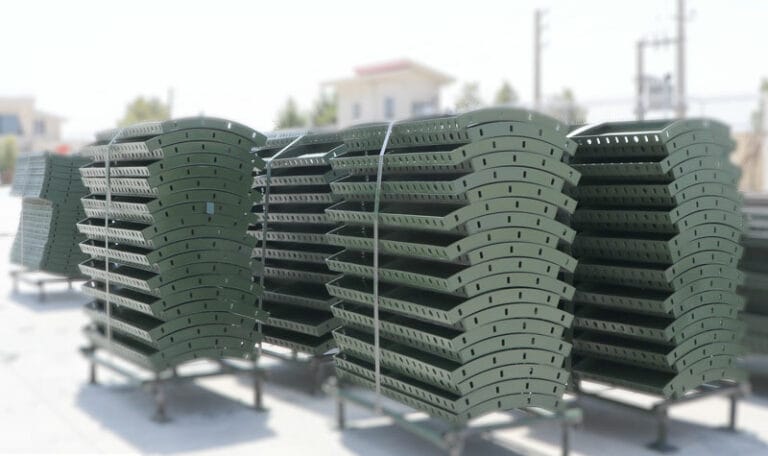

برای اطلاع از قیمت و سفارش خرید این قالب می توانید با شماره های مندرج در سایت ارتباط برقرار نمایید. از این طریق می توانید برای سفارش طراحی خاص خود برای ساخت قالب آرک عرشه پل و دریافت مشاوره رایگان با کارشناسان واحد فروش مجموعه تنها پولاد در ارتباط باشید.
پروژه های مربوط به قالب آرک عرشه پل :
