رزوه پیچ چیست؟

در دنیای مهندسی، هیچ چیزی به اندازه یک اتصال ضعیف یا شل نمی‌تواند کل پروژه را خراب کند. این اتصالات نه تنها باید محکم باشند، بلکه باید توانایی تحمل فشارهای سنگین، ارتعاشات و دماهای مختلف را هم داشته باشند. برای این منظور، یکی از راه حل ها استفاده از رزوه پیچ ها می باشد.

رزوه پیچ ها که ساختارهای حلزونی شکلی هستند، در صنایع مختلف برای اتصال قطعات به کار می‌روند. این ساختارها به ما این امکان را می‌دهند که اتصالاتی محکم و دقیق ایجاد کنیم و انتقال نیرو را به طور موثر انجام دهیم. در این مقاله به بررسی کاربردهای رزوه‌ پیچ ها در صنایع مختلف خواهیم پرداخت.

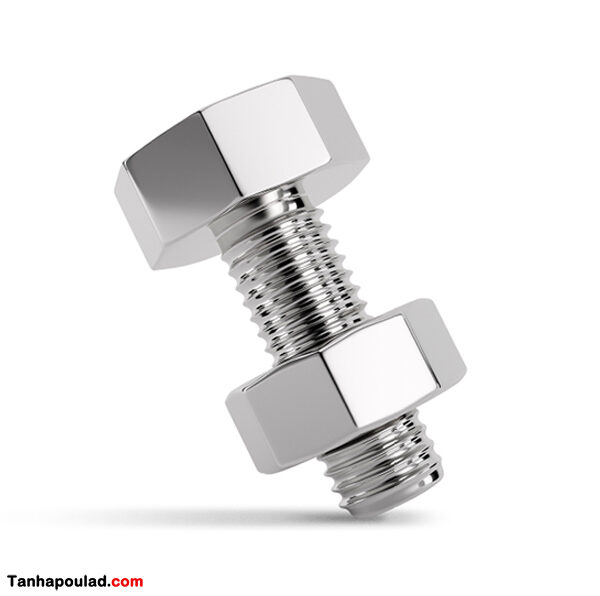

رزوه پیچ چیست؟

رزوه پیچ یک طراحی حلزونی است که به طور یکنواخت دور سطح یک استوانه یا جسم مارپیچی پیچیده می‌شود. این طراحی به نوعی مانند یک رمپ شیب دار است که به جای اینکه به صورت مستقیم باشد، به شکلی مارپیچی و پیچیده در آمده است. پیچ ها به دلیل این ویژگی، قادر هستند تا نیروی چرخشی (گشتاور) را به نیروی خطی تبدیل کنند و به راحتی اجزا را به هم متصل یا از هم جدا کنند.

به عنوان مثال، وقتی یک پیچ را می‌چرخانیم، رزوه های آن قطعات را به هم متصل می کنند یا جابه‌جا می‌کنند. قدرت و کارایی یک پیچ بستگی به گام آن دارد که یعنی مقدار فاصله ای که پیچ در هر چرخش طی می‌کند. این ویژگی باعث می‌شود تا پیچ ها در بسیاری از صنایع، از صنعت ساختمان و اتصالات ماشین آلات گرفته تا ابزارهای خانگی، کاربردی و مفید باشند.

کاربردهای رزوه پیچ در قالب بندی

پیشنهاد ناشر

ممکن است این را نیز بپسندید: گیره خرچنگی

کاربردهای رزوه پیچ در قالب بندی

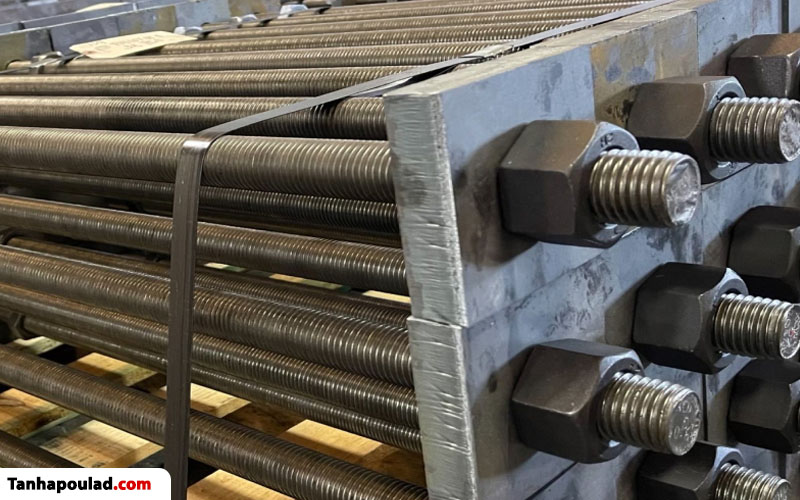

رزوه پیچ در قالب بندی بتن یکی از عناصر اصلی و تعیین کننده در موفقیت اجرای سازه ها می باشد. رزوه که به شکل شیارهای مارپیچی روی سطح پیچ طراحی شده، امکان ایجاد اتصال قوی و پایدار با مهره یا سایر قطعات را فراهم می‌کند و به همین دلیل در سیستم های قالب بندی جایگاه ویژه‌ای دارد.

در سیستم های قالب بندی، پیچ های رزوه دار مثل بولت تمام رزوه، بولت دو سر رزوه و حتی پیچ تنظیم جک سقفی مورد استفاده قرار می گیرد. این پیچ‌ها برای اتصال پنل‌ های قالب فلزی به یکدیگر استفاده می‌شوند و وظیفه دارند قالب‌ها را در برابر فشار هیدرواستاتیکی بتن تازه که گاهی به چندین تن می‌رسد، ثابت نگه دارند. بدون این مهار دقیق، خطر جابه‌جایی یا انحراف قالب‌ها وجود دارد که می‌تواند به نقص‌های جدی در سازه منجر شود.

کاربرد رزوه پیچ در تنظیم جک سقفی به این صورت است که رزوه همراه با مهره این اجازه را می‌دهد تا ارتفاع را با دقت بالا تنظیم کنیم و تراز سقف را کنترل کنیم. این دقت در پروژه های بزرگ مثل پل‌ها، ساختمان های بلند یا تونل‌ها بسیار ضروری و مهم است، چون هرگونه خطا در تراز می‌تواند مشکلات پایداری یا زیبایی شناختی ایجاد کند. از نظر اجرایی، استفاده از پیچ های رزوه دار سرعت نصب قالب ها را به شکل قابل توجهی افزایش می‌دهد و نیاز به روش های زمان بر مثل جوشکاری گسترده یا اتصالات پیچیده را کاهش می‌دهد.

رزوه پیچ به دلیل مقاومت مکانیکی بالا، انعطاف پذیری در طراحی و سازگاری با شرایط مختلف پروژه، یک انتخاب هوشمندانه است. مثلا در قالب بندی دیوارهای بلند یا ستون‌ها، بولت های رزوه دار با واشر و مهره، فشار را به صورت یکنواخت توزیع می‌کنند و از تمرکز تنش در نقاط خاص جلوگیری می‌کنند. این ویژگی باعث می‌شود عمر مفید قالب‌ها بیشتر شود و هزینه های تعمیر و نگهداری کاهش یابد.

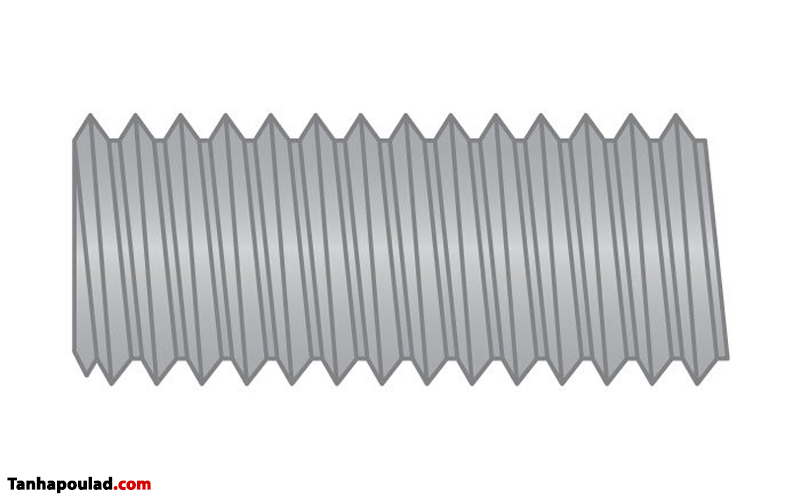

انواع رزوه پیچ

رزوه پیچ، بخش مهم و تعیین کننده در عملکرد اتصالات مکانیکی است که بر اساس نوع ماده و کاربرد، در طرح های متنوعی ارائه می‌شود که در ادامه آن ها را معرفی خواهیم کرد.

  • رزوه مخروطی

رزوه مخروطی نوعی رزوه است که دندانه های آن به صورت مخروطی و با شیب خاص طراحی شده‌اند. این نوع رزوه پیچ ها معمولا برای ایجاد اتصالات آب بندی و مقاوم در برابر فشار در سیستم هایی که نیاز به جلوگیری از خروج مایعات یا گازها دارند، استفاده می‌شوند.

ساختار مخروطی این رزوه ها باعث می‌شود که هنگام پیچیدن پیچ، فشار در سطح اتصالات به طور یکنواخت توزیع شود و در نتیجه اتصال مقاوم تر و آب بندتری ایجاد گردد.

  • رزوه متریک

رزوه متریک یکی دیگر از انواع رایج رزوه ها است که در بسیاری از صنایع مخصوصا در مهندسی و ساخت و ساز مورد استفاده قرار می‌گیرد. در این نوع رزوه، اندازه گیری ها بر اساس میلیمتر انجام می‌شود، به این معنی که فاصله بین دندانه ها و طول پیچ به طور دقیق با واحد میلیمتر مشخص می‌شود. رزوه های متریک دارای دندانه هایی با شیب مشخص هستند که به اتصال محکم و پایدار قطعات کمک می‌کند. این نوع پیچ‌ها به دلیل سازگاری با استانداردهای جهانی و دقت بالای آن‌ها، در طراحی و ساخت ماشین آلات، تجهیزات و ساخت و ساز بسیار کاربرد دارند.

  • رزوه مربعی

نوعی پیچ است که در آن دندانه‌ها به شکل مربع طراحی شده‌اند. این طراحی خاص باعث می‌شود که پیچ های مربعی توانایی انتقال قدرت و تحمل بارهای سنگین را داشته باشند. رزوه مربعی در سیستم های انتقال نیرو، مانند جرثقیل ها و ماشین آلات صنعتی، از این نوع پیچ ها استفاده می‌شود. ساختار دندانه های مربعی موجب می‌شود که این پیچ‌ها برای بارهای سنگین و فشارهای زیاد، مقاوم‌تر بوده و عملکرد بهتری در انتقال نیرو و حرکت خطی داشته باشند.

پیشنهاد ناشر

ممکن است این را نیز بپسندید: بست چهارپیج

  • رزوه ذوزنقه ای

این نوع رزوه به شکل ذوزنقه طراحی شده که دندانه های آن به صورت زاویه دار می باشد. این طراحی باعث می‌شود تا پیچ های ذوزنقه ای توانایی انتقال بارهای سنگین و حرکت های خطی با دقت و استحکام بالا را داشته باشند. این نوع رزوه‌ها معمولا در سیستم های انتقال نیرو و ماشین آلات صنعتی، مانند جک ها و جرثقیل ها استفاده می‌شوند. شکل خاص دندانه ها موجب کاهش اصطکاک و افزایش کارایی در شرایط بارگذاری سنگین می‌شود.

  • رزوه تکیه گاهی

رزوه تکیه گاهی نوعی رزوه است که یک سمت دندانه های آن عمود بر محور پیچ و سمت دیگر با زاویه ۴۵ درجه طراحی شده است. این ساختار باعث می‌شود که پیچ فقط در یک جهت بتواند بار زیادی را تحمل کند، بدون اینکه دچار لهیدگی یا لغزش شود. از این رزوه‌ها بیشتر در کاربردهایی مثل گیره های صنعتی، پرس‌ها و سیستم های انتقال قدرت یکطرفه استفاده می‌شود که نیاز به استحکام بالا در یک جهت دارند.

انواع رزوه پیچ

استانداردهای رزوه پیچ

رزوه های پیچ از اجزای اصلی اتصالات مکانیکی هستند و طراحی درستشان استحکام و دقت را تضمین می‌کند. استانداردسازی رزوه‌ها هماهنگی بین قطعات را ممکن می‌سازد و مشخصاتی مثل گام، زاویه و اندازه را تعریف می‌کند. در ادامه، مهمترین استانداردهای رزوه پیچ را بررسی می‌کنیم.

استاندارد ایزومتریک: یک استاندارد بین المللی برای تعریف رزوه های متریک است که توسط سازمان ISO تدوین شده است. در این استاندارد، ابعاد رزوه مانند قطر و گام بر اساس میلیمتر مشخص می‌شوند و زاویه دندانه‌ها ۶۰ درجه است. رزوه های متریک طبق این استاندارد در دو نوع درشت و ریز طبقه بندی می‌شوند و در صنایع مختلف برای اتصال دقیق و قابل تعویض پیچ و مهره ها کاربرد دارند.

استاندارد اینچی Unified: این استاندارد که شامل رزوه های UNC (درشت) و UNF (ریز) است، معمولا در آمریکا و بریتانیا کاربرد دارد. زاویه دندانه‌ها ۶۰ درجه است و گام‌ها بر اساس تعداد رزوه‌ها در هر اینچ اندازه گیری می‌شود. این استاندارد در پیچ های عمومی و صنعتی برای اتصال های دقیق و مقاوم استفاده می‌شود.

استاندارد BSF: یک استاندارد رزوه بریتانیایی برای پیچ های ریز است که معمولا برای اتصالات دقیق و باریک کاربرد دارد. دندانه‌ها در این سیستم با زاویه ۵۵ درجه طراحی می‌شوند. این رزوه‌ها بیشتر در صنایع خودروسازی، تجهیزات صنعتی و ابزار دقیق استفاده می‌شوند.

استانداردBSP: یک استاندارد بریتانیایی برای رزوه های لوله است که در دو نوع BSPP (موازی) و BSPT (مخروطی) وجود دارد. رزوه های BSPP برای اتصالات لوله های صاف و BSPT برای اتصالات مخروطی با آب بندی مناسب استفاده می‌شود. زاویه دندانه‌ها ۵۵ درجه است. این استاندارد بیشتر در سیستم های لوله کشی صنعتی، آب، گاز و مایعات به کار می‌رود و برای ایجاد اتصالات مقاوم و بدون نشتی طراحی شده است.

استاندارد DIN: استانداردهای DIN یکی از قدیمی ترین و معتبرترین سیستم های استاندارد در جهان هستند که در آلمان توسعه یافته و در بسیاری از کشورها به کار می‌روند. این استانداردها انواع مختلف رزوه‌ها را برای صنایع متنوع مانند خودروسازی، ماشین سازی و ساخت و ساز پوشش می‌دهند. با مشخص کردن دقیق ابعاد و ویژگی های رزوه ها، این استانداردها به افزایش کیفیت و دقت تولید قطعات کمک کرده و از عملکرد صحیح و عمر طولانی‌تر قطعات اطمینان می‌دهند.

پیشنهاد ناشر

ممکن است این را نیز بپسندید: گیره قالب بندی

نکات انتخاب رزوه پیچ مناسب قالب بندی

برای انتخاب رزوه پیچ مناسب برای قالب های ساختمانی، باید به عوامل مختلفی توجه کرد تا از کیفیت و دوام بالای آن اطمینان پیدا کرد. این نکات کاربردی شامل موارد زیر می شود:

نوع رزوه پیچ

برای بارهای سنگین و شرایط سخت، رزوه های درشت و عمیق مناسب تر هستند. این نوع رزوه ها قدرت اتصال بیشتری دارند و می‌توانند فشار بیشتری را تحمل کنند.

استاندارد ابعاد رزوه

انتخاب رزوه ای با ابعاد متناسب با پیچ کاری و نیاز پروژه بسیار مهم است. رزوه های استاندارد باعث افزایش دقت و استحکام اتصال می‌شوند.

استحکام کششی پیچ

پیچ ها باید استحکام کششی کافی برای تحمل تنش‌های مکانیکی پروژه را داشته باشند. پیچ های با استحکام بالا در قالب های بتن و به خصوص برای پروژه های سنگین ضروری هستند.

نوع قالب و شرایط کاری

پیچ مناسب باید بر اساس نوع قالب و شرایط کاری (مثل فشار و ارتعاشات) انتخاب شود. برای قالب های بتن که بار زیاد دارند، پیچ های مقاوم تر و با استحکام بالاتر انتخاب می‌شوند.

دقت در انتخاب اندازه پیچ

اندازه پیچ باید متناسب با اندازه و نوع قالب باشد. پیچ های بزرگ تر یا کوچک تر از اندازه مناسب می‌توانند باعث افت کیفیت اتصال شوند.

رزوه پیچ ها با طراحی مارپیچی خود، اتصالات محکمی ایجاد می‌کنند که در صنایع مختلف و قالب بندی بتن، کاربرد دارند. این پیچ‌ها قادر هستند فشار و ارتعاشات زیاد را تحمل کرده و قالب ها را ثابت نگه دارند. انتخاب دقیق نوع رزوه، ابعاد و استانداردهای مناسب، باعث افزایش استحکام اتصالات و کاهش هزینه های نگهداری می‌شود.
