قالب بتن سیستم قالب بندی پیش ساخته قالب اسلیپر
قالب اسلیپر
قالب سازه انتقال زمینی فراورده های نفتی و گازی
- بروز شده در فروردین ۱۴۰۳

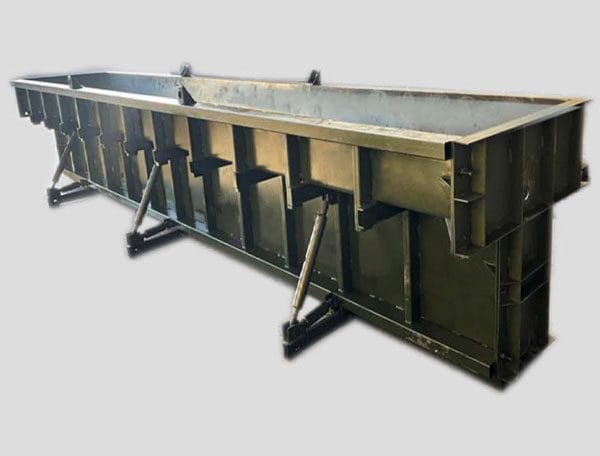

قالب اسلیپر چیست؟
به مجموعه پداستال و فونداسیون بتنی که وظیفه انتقال بارهای مختلف لوله های موجود در سایت به زمین را بر عهده دارند، slipper یا ساپورت بتنی لوله میگویند. قالب اسلیپر یکی از انواع قالبهای خاص بتن است که در صنعت نفت و گاز کاربرد دارد. این نوع قالب بطور تخصصی در شرکت تنهاپولاد طراحی و تولید می گردد.
قالب اسلیپر یک نوع قالب بتنی است که در صنایع نفت، گاز و پتروشیمی برای نگه داشتن خطوط لوله در ارتفاع مورد استفاده قرار می گیرد. این قالب به صورت گسترده در بتن ریزی پایه و تکیه گاه لوله های چند ردیفه استفاده می شود. لازم به ذکر است که این نوع قالب به صورت اختصاصی در شرکت تنها پولاد، طراحی و تولید می گردد.
کاربردهای قالب پیش ساخته اسلیپر
از آنجایی که صنایع نفت، گاز و پتروشیمی در کشور ما نقش بسیار مهمی دارند، استفاده از قطعات بتنی اسلیپر به عنوان یک پایه یا تکیه گاه در نگهداشتن خطوط لوله ها در ارتفاع شناخته می شود.
به عبارتی دیگر از قالب اسلیپر، به صورت گسترده در بتن ریزی پایه و تکیه گاه لوله های چند ردیفه بتن ریزی استفاده می گردد. این قالب پیش ساخته همراه با فونداسیون نواری اجرا شده و در نتیجه نگه داشتن خطوط لوله را به راحتی فراهم می کنند. استفاده از این محصول، باعث ایجاد فاصله مناسب بین لوله ها و سطح زمین می‌شود که این امر، دسترسی به خطوط لوله را تسهیل می‌کند.
یکی از مزایای بارز قالب اسلیپر، کارایی آن در زمین‌های باتلاقی، سنگی و سیلابی است. در این گونه مناطق، می توان با استفاده از این محصول، خطوط لوله را بدون نیاز به کندن خاک و سنگ و همچنین مهار خاک و لجن، با کمترین هزینه اجرا کرد.
در مجموع، قطعه بتنی اسلیپر به عنوان یک راهکار کارآمد، امکان نگهداری و تعمیر آسان تر خطوط لوله در صنایع نفت، گاز و پتروشیمی را فراهم می آورد و در نتیجه، کاهش هزینه ها و افزایش ایمنی را به همراه دارد.
مشخصات فنی قالب اسلیپر
تولید قالب اسلیپر در شرکت تنها پولاد، با بهره‌گیری از فناوری‌های روز و مهندسی دقیق، پاسخگوی نیازهای متنوع صنایع نفت، گاز و پتروشیمی خواهد بود. این قالب، دارای بدنه ای به طول ۶ متر با مقطع صلیبی و ارتفاع ۱ متر است. کشف قالب نیز به صورت یکپارچه ۶ متری طراحی شده است، به گونه ای که بدنه های قالب بر روی آن استوار می شوند. دو پیچ Leveling و Regulate، امکان تنظیم دقیق ارتفاعی و عرضی بدنه قالب را بر روی شاسی فراهم می آورند.
در ابتدا و انتهای درپوش قالب، محل Lifting House قرار گرفته است که پین شاهین در محل قرار می گیرد و همزمان با بلند کردن قطعه، چرخاندن آن توسط شاهین (قلابی برای بلند کردن قطعه) صورت می پذیرد. این قابلیت فوق، فرآیند نصب و انتقال قالب را به شکل چشمگیری تسهیل می‌بخشد.
تمامی آهن آلات مصرفی در ساخت این قالب، از ورق ها و پروفیل های با کیفیتی از جنس ST37 ساخته شده اند، درحالی که پین ها و پیچ های با درجه ۸.۸ از جنس فولاد ضد سایش CK45 می‌باشند. ابعاد قطعه اسلیپر نیز ۶*۱*۱ متر و به صورت صلیبی طراحی گردیده است. حداکثر فشار بتن در یک متر ارتفاع با لرزاننده ۳۰۰۰ کیلوگرم بر متر مربع می باشد و تغییر قالب در زمان بخاردهی برای حداکثر یک سانتی متر پیش بینی شده است. این ویژگی ها، از بروز هرگونه مشکل پس از خشک شدن بتن جلوگیری می کند.
در مجموع، این قالب اسلیپر، با طراحی دقیق و استفاده از مصالح با کیفیت بالا، پاسخگوی نیازهای پیچیده صنایع نفت، گاز و پتروشیمی خواهد بود و امکان اجرای پروژه‌ها را با حداکثر دقت و کیفیت فراهم می‌آورد.
قیمت قالب بتن اسلیپر
هزینه های مربوط به قالب های بتنی اسلیپر، شامل مجموعه ای از هزینه های مختلف است که در طراحی، ساخت و آماده‌سازی این قالب ها لحاظ می شود. مهمترین این هزینه ها عبارتند از: هزینه های مصالح، برش لیزری، خم کاری و مونتاژ، جوش کاری، تمیزکاری و همچنین هزینه های رنگ آمیزی.
هر یک از این مراحل نیازمند صرف زمان، تجهیزات و نیروی کار متخصص است که در نهایت هزینه های کلی ساخت قالب های اسلیپر را تعیین می کند. شرکت تنها پولاد با در نظر گرفتن همه این هزینه ها و همچنین هزینه های بهره برداری، قیمت نهایی محصول را محاسبه و ارائه می کنند تا مشتریان بتوانند انتخاب مناسبی براساس نیازها و محدودیت های پروژه خود داشته باشند.
قیمت قالب اسلیپر در بازار ایران تابع عوامل متعددی است که باید آن ها را در نظر گرفت. این عوامل شامل نوع فلز بکار رفته در ساخت قالب، ابعاد و پیچیدگی طراحی، کیفیت اجرا و برند سازنده می شوند.
در حال حاضر، بیشتر انواع قالب اسلیپر در ایران از فولاد ساخته می شوند. قالب های فولادی از استحکام و دوام بالایی برخوردارند و می توانند فشارهای جانبی زیادی را تحمل کنند. با این حال، قالب های آلومینیومی نیز در برخی پروژه ها مورد استفاده قرار می گیرند که سبک تر و ارزان تر از قالب های فولادی هستند.
در بازار ایران، قیمت متوسط هر متر مربع از قالب اسلیپر فولادی بین ۱۰ تا ۱۵ میلیون تومان متغیر است. این قیمت ها برای پروژه های معمولی و با ابعاد استاندارد در نظر گرفته شده است. در مورد پروژه‌های بزرگ و پیچیده، قیمت ها می‌تواند تا ۲۰ میلیون تومان یا بیشتر به ازای هر متر مربع افزایش یابد.
قالب اسلیپر آلومینیومی معمولا ارزان تر از قالب های فولادی است و قیمت هر متر مربع آن‌ها در بازار ایران بین ۵ تا ۱۰ میلیون تومان متغیر است. با این حال، باید توجه داشت که قالب های آلومینیومی معمولا برای پروژه های کوچک تر و با ارتفاع کمتر مناسب هستند.
علاوه بر نوع فلز، عوامل دیگری نیز در قیمت گذاری قالب اسلیپر نقش دارند. مثلا قالب هایی که برای سازه های با مقاطع پیچیده و منحنی طراحی شده اند، گران تر از قالب بتن با مقاطع ساده هستند. همچنین کیفیت اجرا و برند سازنده نیز در تعیین قیمت نهایی تاثیرگذار است.
از سوی دیگر، هزینه های جانبی مانند حمل و نقل، نصب و راه اندازی قالب اسلیپر نیز باید در نظر گرفته شود. این هزینه ها می تواند بسته به مسافت، شرایط پروژه و پیچیدگی کار، متفاوت باشد.
در نهایت، انتخاب قالب اسلیپر مناسب باید با در نظر گرفتن تمامی عوامل فنی و اقتصادی صورت گیرد تا بتوان سازه ای با کیفیت مطلوب، ایمن و با صرفه جویی در هزینه ها ساخت.
راهنمای خرید قالب بتن اسلیپر پیش ساخته
خرید قالب اسلیپر پیش ساخته در بازار ایران می‌تواند با چالش هایی همراه باشد، اما با رعایت نکات و راهنمایی های مناسب، می‌توان یک انتخاب مطمئن و بهینه داشت. در ادامه، راهنمای جامعی برای خرید این نوع قالب ها ارائه شده است.
۱- نیازسنجی: قبل از هر اقدامی، باید نیازهای پروژه خود را به دقت بررسی کنید. ابعاد سازه، شکل هندسی آن، ارتفاع مورد نظر و همچنین سرعت پیشرفت کار از جمله عواملی هستند که باید در انتخاب قالب اسلیپر مناسب در نظر گرفته شوند.
۲- انتخاب نوع فلز: قالب اسلیپر پیش ساخته معمولا از فولاد یا آلومینیوم ساخته می شوند. قالب های فولادی از استحکام و دوام بیشتری برخوردارند، اما گران تر از قالب های آلومینیومی هستند. انتخاب نوع فلز باید با توجه به بودجه، نیازهای پروژه و شرایط محیطی صورت گیرد.
۳- بررسی کیفیت ساخت: کیفیت ساخت قالب اسلیپر از اهمیت بالایی برخوردار است. قالب های با کیفیت پایین ممکن است در برابر فشارهای جانبی و بارهای وارده مقاومت کافی نداشته باشند. از این رو، باید از برندهای معتبر و با سابقه خریداری کنید.
۴- مشخصات فنی: قبل از خرید، حتماً مشخصات فنی قالب اسلیپر را بررسی کنید. این مشخصات شامل ابعاد، ضخامت، وزن، مقاومت در برابر فشار و سایر ویژگی های مهم است. مطابقت این مشخصات با نیازهای پروژه باید تأیید شود.
۵- قیمت و هزینه‌ها: قیمت قالب اسلیپر پیش ساخته در بازار ایران متفاوت است و بستگی به عوامل مختلفی مانند نوع فلز، کیفیت ساخت و برند سازنده دارد. علاوه بر قیمت خرید، هزینه های جانبی مانند حمل و نقل، نصب و راه‌اندازی نیز باید در نظر گرفته شوند.
۶- گارانتی و خدمات پس از فروش: حتما از فروشنده در مورد گارانتی و خدمات پس از فروش سوال کنید. وجود گارانتی و امکان دریافت خدمات پس از فروش، اطمینان خاطر بیشتری را برای شما به ارمغان می‌آورد.
۷- مشاوره با متخصصان: در صورت نیاز، از مشاوره با متخصصان و مهندسان با تجربه در زمینه سیستم های قالب اسلیپر غفلت نکنید. آن‌ها می توانند راهنمایی های ارزشمندی را در انتخاب قالب مناسب ارائه دهند.
با در نظر گرفتن سهولت ثبت سفارش مشتریان محترم، راه های متنوعی برای انجام این کار در نظر گرفته شده است. یکی از این راهکارها، برقراری ارتباط مستقیم با تیم فروش مجرب و خبره ما است. در بخش تماس با ما سایت، شماره تماس های مستقیم و اختصاصی کارشناسان فروش قرار داده شده است. به این ترتیب شما می توانید به راحتی سفارش خود را ثبت کرده و از راهنمایی های تخصصی مشاوران ما بهره‌مند شوید. همچنین، جهت تسهیل فرآیند سفارش گذاری و ارتباط مستمر با مشتریان، امکان ارسال پیام به پیام رسان های ایتا، بله، روبیکا و واتس اپ نیز فراهم شده است.
تصاویر پروژه
این قالب یکی از پرکاربردترین قالب هایی است که در زمینه انتقال فرآورده های گازی و نفتی مورد استفاده قرار می گیرد.
این قالب، دارای بدنه ای به طول ۶ متر با مقطع صلیبی و ارتفاع ۱ متر است. کشف قالب نیز به صورت یکپارچه ۶ متری طراحی شده است، به گونه‌ای که بدنه‌های قالب بر روی آن استوار می شوند.
برای اطلاع از قیمت قالب اسلیپر با شماره های کارشناسان فروش مجموعه تنها پولاد ارتباط برقرار نمایید. به این ترتیب می توانید ضمن اطلاع از قیمت روز این قالب، جهت ثبت سفارش خرید قالب اسلیپر نیز اقدام کرده و مشاوره فروش رایگان دریافت نمایید.
