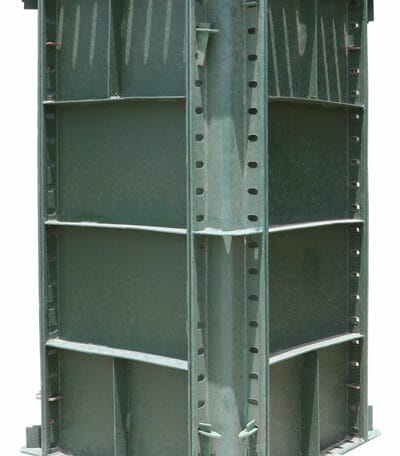

قالب فلزی بتن

نکات ساخت قالب بتن فلزی

از لحاظ فنی، در ساخت قالب بتن و قالب بندی بتن باید نکات ذیل را رعایت نمود:

۱- قالب بتن باید در برابر بارهای وارده که از جمله ی آن می توان به فشار هیدرواستاتیک بتن هنگام بتن ریزی، بار وارد بر قالب پس از بتن ریزی و در طول مدت گیرش بتن، بارهای وارد در محیط کارگاه یا بارهای ضربه ای هنگام جابه جایی اشاره کرد، مقاومت کافی داشته باشد و دچار تغییرشکل نشود. همچنین همانطور که اشاره شد کیفیت قالب بتن می تواند قابلیت استفاده ی مجدد بیش تری به قالب بدهد. از جمله عوامل موثر در کیفیت قالب فلزی بتن می توان به جنس و ضخامت ورق های مورد استفاده در ساخت قالب و کیفیت جوشکاری اشاره نمود.

۲- نحوه ی بسته شدن قالب بتن فلزی و به طور کلی سیستم قالب بندی باید طوری باشد که اقدامات لازم قبل از بتن ریزی، حین آن و بعد از آن به راحتی قابل انجام باشد و اجرای یک سازه ی بتنی را تا حد امکان راحت تر کند. به عنوان مثال قالب بندی نباید مانعی برای آرماتوربندی ایجاد نماید و یا طوری باشد که امکان بتن ریزی کنترل شده و مطلوب وجود نداشته باشد.

۳- در قالب بندی های متداول و با استفاده از قالب های مدولار این نکات اجرایی معمولاً رعایت می شود. به عنوان مثال، در ساخت ستون های بتنی ابتدا آرماتورهای لازم بسته شده و سپس قالب بندی انجام می شود که با کمی دقت می توان دریافت که درصورت بستن قالب ستون بتنی پیش از آرماتوربندی امکان دسترسی مناسب و بستن آرماتورهای ستون وجود نخواهد داشت. این مسئله در تیرها و دال های بتنی دقیقاً برعکس بوده و ابتدا قالب بندی و سپس آرماتور بندی انجام می گیرد. در استفاده از قالب های مدولار این نکات ساده به نظر می رسد اما در طراحی قالب های خاص بتن رعایت نکات اجرایی و ایجاد سهولت در روند ساخت باید به دقت بررسی شده و در طراحی و ساخت قالب های خاص نیز در نظر گرفته شود.

۴- قالب بتن فلزی باید طوری باشد که خروجی آن دقیقاً هندسه ی مورد نظر برای قطعه ی بتنی باشد و همچنین تا حد ممکن سطح نهایی بتن صاف و بدون مشخص بودن محل درزهای قالب بندی باشد. از لحاظ هندسی و ابعاد، داشتن یک قطعه ی بتنی با ابعاد و هندسه ی دقیق نیازمند ساخت قالب با ابعاد و هندسه ی دقیق می باشد. درزهای قالب بندی در جایی به وجود می آیند که قطعات قالب بتن به هم متصل شده اند. این موضوع در جایی که مصرف بتن به صورت اکسپوز می باشد دارای اهمیت زیادی است.

۵- اتصالات قالب بندی بتن باید طوری باشد که هنگام بتن ریزی، قالب ها و تجهیزات قالب بندی محکم در جای خود باقی بمانند. همچنین همواره تامین تکیه گاه مناسب برای قالب نکته ی حائز اهمیتی است. در واقع سیستم قالب بندی بتن، یک سازه ی موقتی است که لازم است اجزای آن به خوبی به یکدیگر متصل شوند و بارهای وارده به درستی بین آن ها توزیع شود و این بار در نهایت توسط تکیه گاه ها به زمین برسد. لبه های قالب بتن و سوراخ های آن به منظور تامین اتصال قالب ها به یکدیگر تعبیه می شوند و همچنین در فاصله های مشخصی، که معمولاً این فاصله حدود ۳۰ تا ۴۰ سانتی متراست، ورق هایی را تحت عنوان سخت کننده به صورت عمود بر سطح قالب قرار می دهند تا از تغییرشکل ورق تحت بارهای وارده جلوگیری شود.

۶- به منظور تامین تکیه گاه مناسب برای قالب فلزی بتن، از اعضایی تحت عنوان جک استفاده می شود. جک ها بسته به نوع و محل استفاده از آن ها انواع مختلفی دارند و همانطور که گفته شد وظیفه ی آن ها انتقال بارهای وارد بر قالب به زمین می باشد. (برای اطلاعات بیش تر می توانید به صفحه جک سقفی مراجعه نمایید).
