در پروژه های ساختمانی امروزی، استفاده از سیستم های پیش تنیده به یکی از روش های موثر برای تقویت سازه و افزایش کیفیت اجرا تبدیل شده است. استفاده از سقف پیش تنیده نیز یکی از این روش‌هاست که در اجرای دال های بتنی مورد استفاده قرار می‌گیرد و امکان ساخت دهانه های بزرگتر با ضخامت کمتر و ترک پذیری پایین تر را فراهم می‌کند.
در این مقاله به معرفی سقف پیش تنیده و مراحل اجرای آن می‌پردازیم و در ادامه، مزایا، کاربرد و اهمیت استفاده از این روش در پروژه های عمرانی بررسی خواهد شد.
سقف پیش تنیده چیست؟
سقف پیش تنیده یکی از روش های مدرن در ساخت دال های بتنی است که برای تقویت بتن و افزایش مقاومت آن در برابر بارهای مختلف به ویژه در شرایط خاص مورد استفاده قرار می‌گیرد. این روش در کنار استفاده از قالب بتن برای ساخت سقف های بتنی، برای اولین بار در دهه ۱۹۵۰ میلادی در صنعت بتن سازی آزمایش شد.
در این تکنیک، قبل از اینکه بارهای سنگین بر روی بتن وارد شود، کابل های فولادی کشیده می‌شوند و بتن تحت فشار قرار می‌گیرد. این فشار اولیه موجب فشرده شدن بتن و افزایش مقاومت آن در برابر ترک خوردگی و مشکلات ساختاری می‌شود. پس از خشک شدن بتن، کابل ها به صورت متقاطع در وسط دال قرار داده می‌شوند و کشیده می‌شوند، که این کشش نیروی زیادی به دال بتنی وارد می‌کند و باعث تقویت و فشرده شدن بیشتر بتن می‌گردد.
این روش مخصوصا در مناطقی با شرایط خاکی نامساعد مانند باتلاق ها یا مناطق کنار دریاچه ها که می‌توانند باعث ناپایداری سازه شوند، عملکرد بسیار بهتری دارد و باعث پایداری بیشتر سازه می‌شود. سقف های پیش تنیده نسبت به دال های بتنی معمولی که تقویت کننده‌های فولادی ندارند، مقاوم تر و پایدارتر هستند. استفاده از این تکنیک در پروژه های مسکونی و تجاری برای تحمل بارهای بیشتر و جلوگیری از ایجاد ترک یا مشکلات ساختاری بسیار رایج است و به یکی از روش های استاندارد در ساخت ساختمان های امروزی تبدیل شده است.
پیشنهاد ناشر
ممکن است این را نیز بپسندید: پیچ تنظیم
انواع سقف پیش تنیده
سقف های پیش تنیده بر اساس نوع طراحی، شرایط بارگذاری و کاربری سازه، در قالب مدل های مختلفی اجرا می‌شوند. هر یک از این مدل ها با توجه به ویژگی های سازه‌ای و معماری، مزایا و کاربردهای مشخصی دارند. برای اجرای این نوع سقف، نیاز به قالب بندی دال است که خود انواع مختلفی را تشکیل می دهند.
دال تخت پیش تنیده
دال تخت پیش تنیده یکی از پرکاربردترین انواع سقف های پیش تنیده است که معمولا در پروژه هایی مثل مجتمع های مسکونی، ساختمان های اداری، هتل ها و پارکینگ ها استفاده می‌شود. این نوع دال ها با قالب بندی ساده قابل اجرا هستند و امکان عبور راحت تاسیسات مکانیکی و برقی از داخل آنها وجود دارد. به دلیل حذف تیرهای آویز، سطح زیرین دال کاملا صاف است و همین موضوع باعث می‌شود تا طراحی داخلی فضاها آزادانه تر انجام شود و از فضای موجود بیشترین بهره برداری ممکن صورت بگیرد.
دال تخت پیش تنیده با سرستون (کتیبه)
نسبت به دال های تخت معمولی، دال تخت پیش تنیده با سرستون مقاومت بیشتری در برابر نیروهای برشی مخصوصا در ناحیه‌ی اتصال ستون و دال دارد. اضافه شدن سرستون، اثرات برش پانچ را کاهش می‌دهد و باعث افزایش ظرفیت خمشی و برشی سیستم می‌شود. به همین دلیل، این نوع دال بیشتر در سازه هایی به کار می‌رود که بار وارد بر سقف زیاد است یا دهانه ها نسبتا بزرگ تر از حد معمول هستند.
دال مجوف پیش تنیده
دال مجوف پیش تنیده برای پروژه هایی طراحی شده که نیاز به تحمل بارهای سنگین یا پوشش دهانه های بسیار بزرگ (گاهی تا ۳۰ متر) دارند. این نوع دال ها به دلیل ساختار توخالی، در عین کاهش وزن، از مقاومت بالایی برخوردار هستند. بیشترین کاربرد آنها در سازه های صنعتی، سالن های بزرگ و ترمینال فرودگاه ها است، که ابعاد زیاد و ظرفیت باربری بالا مورد نیاز است.
دال پیش تنیده با تیر کم عمق نواری
دال پیش تنیده با تیر کم عمق نواری در سازه هایی به کار می‌روند که دهانه های یکطرفه دارند. در این سیستم، تیرهای نواری با عرض مناسب و عمق کم طراحی می‌شوند تا ضخامت کف سازه در دهانه های بزرگ کاهش یابد. این ویژگی زمانی که دهانه ها بزرگتر می‌شوند و به یکطرفه تبدیل می شوند، اهمیت پیدا می‌کند و کمک می‌کند تا وزن سازه به طور بهینه توزیع شود.
مزایای سقف پیش تنیده
سقف های پیش تنیده علاوه بر فراهم کردن یک سطح صاف و مقاوم برای انواع پروژه های ساختمانی، مزایای زیادی نسبت به سقف های سنتی دارند. در ادامه به برخی از مهمترین مزایای این سیستم ها اشاره می‌شود:
۱- صرفه جویی در هزینه ها
سقف های پیش تنیده به دلیل استفاده بهینه از مواد، نیاز به بتن کمتری نسبت به سایر روش های قالب بندی سقف دارند و در نتیجه هزینه های ساخت کاهش می‌یابد. این نوع سقف ها، به عنوان یک سرمایه گذاری اولیه، به کاهش خطر ترک های بتنی که به مرور زمان به وجود می‌آیند و نیاز به تعمیر دارند، کمک می‌کنند. به همین دلیل، استفاده از سقف های پیش تنیده در بلندمدت می‌تواند مقرون به صرفه باشد.
۲- کاهش وزن
سقف های پیش تنیده نسبت به سقف های معمولی سبکتر و در عین حال مقاوم تر هستند، که این ویژگی به سازندگان امکان می‌دهد تا با استفاده از مواد کمتر، فضای بیشتری برای طراحی ستون ها، دیوارها، تیرها و سایر عناصر پشتیبانی فراهم کنند. این سقف ها نازک تر هستند و در نتیجه آزادی طراحی بیشتری را برای معماران ایجاد می‌کنند.
۳- کاهش خطرات
با اینکه هر پروژه ساختمانی نیاز به دقت و برنامه ریزی دارد، ممکن است اتفاقات غیرمنتظره‌ای رخ دهد. سقف های پیش تنیده کمک می‌کنند تا ترک ها کمتر ایجاد شوند و در صورت بروز ترک، به دلیل ویژگی پیش تنیدگی، این ترک ها سریع تر گسترش پیدا نمی‌کنند. این ویژگی باعث می‌شود سازه دوام بیشتری داشته باشد و عمر مفید آن افزایش یابد.
پیشنهاد ناشر
ممکن است این را نیز بپسندید: قالب تونل فرم
اهمیت استفاده از سقف پیش تنیده
اهمیت استفاده از سقف پیش تنیده در ساخت و ساز به دلیل توانایی آن در رفع ضعف های ذاتی دال های بتنی می باشد. دال های بتنی به دلیل انبساط و انقباض ناشی از نوسانات دمایی فصلی و تغییرات آب و هوایی، به ویژه در زمستان که یخ زدایی باعث ایجاد ترک، چاله و شکستگی می‌شود، آسیب پذیر هستند. در این زمان ها، تغییرات دما باعث انبساط و انقباض خاک ها می‌شود که به سازه های بتنی فشار وارد کرده و ممکن است باعث آسیب به آنها شود. این مشکل مخصوصا در مناطقی با خاک های ناپایدار و حساس به تغییرات رطوبت، مانند جنوب غربی آمریکا و مکزیک، بیشتر دیده می‌شود.
سقف های پیش تنیده با ویژگی های خاص خود، این مشکلات را به خوبی برطرف می‌کنند. این سقف ها از طریق کنترل انقباض و کاهش ترک خوردگی های ناشی از نوسانات دمایی و اثرات انبساط خاک، استحکام و پایداری سازه را تقویت می‌کنند. پیش تنیدگی باعث می‌شود که حتی اگر ترک ها در سقف ایجاد شوند، سرعت گسترش آنها به طور چشمگیری کند شود و از آسیب های جدی جلوگیری گردد.

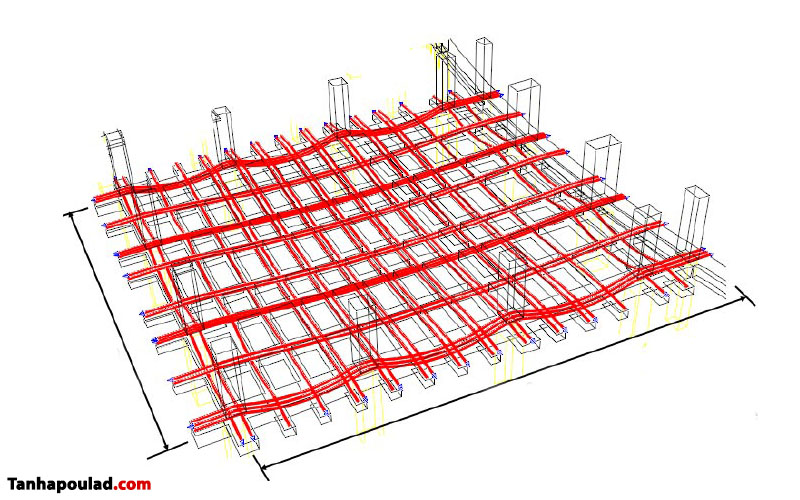

نحوه اجرای سقف های پیش تنیده
اجرای سقف های پیش تنیده با اعمال نیروی کششی به کابل های فولادی قبل یا بعد از بتن ریزی صورت می‌گیرد. این فرآیند در دو روش پیش کشیدن و پس کشیدن انجام می‌شود که هر کدام باعث افزایش استحکام و کاهش ضخامت سقف می‌شوند.
۱- پیش کشیدن
در روش پیش کشیدن، ابتدا کابل های فولادی قبل از بتن ریزی تحت کشش قرار می‌گیرند. این کشش معمولا توسط دستگاه های خاصی انجام می‌شود که نیرویی مشخص به کابل ها وارد می‌کنند. پس از اعمال کشش، بتن در اطراف کابل ها ریخته می‌شود و به طور همزمان با سخت شدن بتن، کشش موجود در کابل ها باعث ایجاد تنش فشاری در بتن می‌شود.
زمانی که بتن به مقاومت مورد نظر می‌رسد، کابل‌ها آزاد می‌شوند. این فرآیند موجب می‌شود که بتن در وضعیت فشاری قرار گیرد، که در نتیجه، سقف های پیش تنیده قادر به تحمل بارهای بیشتری شده و به لحاظ ساختاری استحکام بالاتری پیدا می‌کنند.
۲- پس کشیدن

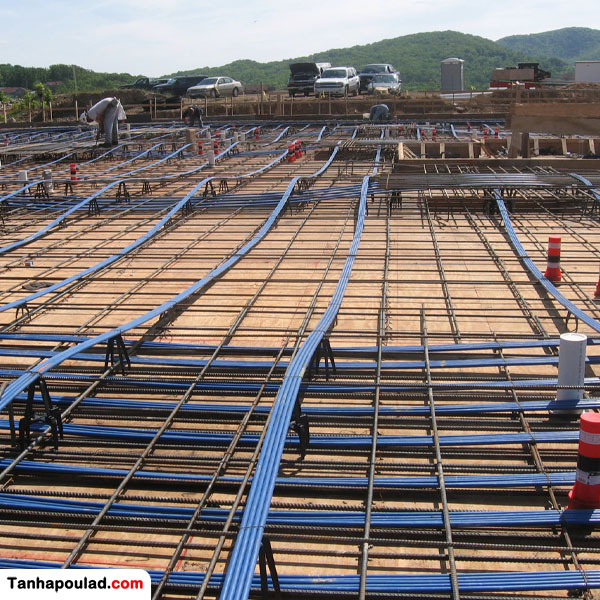

در روش پس کشیدن، پس از بتن ریزی و رسیدن بتن به مقاومت کافی، کابل ها تحت کشش قرار می‌گیرند. این کشش معمولا از یک یا هر دو سمت کابل اعمال می‌شود و با استفاده از دستگاه های مخصوص کشش انجام می‌گیرد. پس از اعمال کشش، انتهای کابل ها مهار شده و اضافه آنها بریده می‌شود. این فرآیند موجب ایجاد تنش فشاری در بتن می‌شود که به واسطه آن، سقف های پیش تنیده قادر به تحمل بارهای بیشتر و افزایش مقاومت می‌شوند.
پیشنهاد ناشر
ممکن است این را نیز بپسندید: قالب باطری دیوار

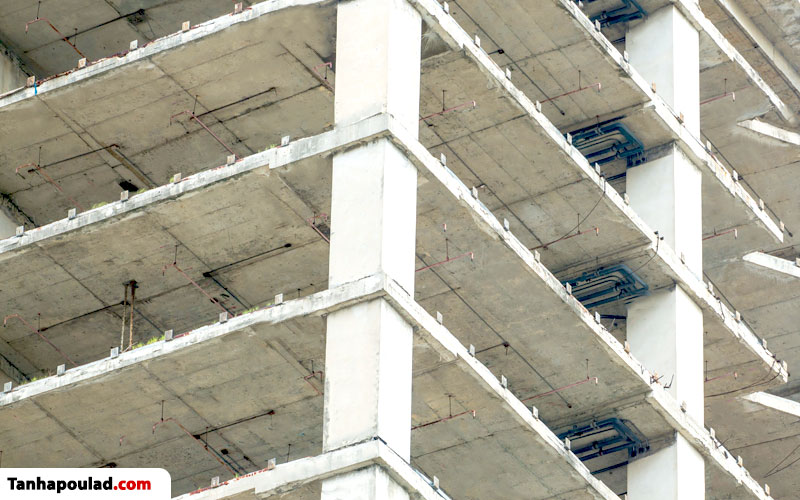

کاربرد سقف پیش تنیده
سقف های پیش تنیده به دلیل مقاومت بالا و عملکرد بهینه تحت بارهای سنگین، در پروژه های عمرانی خاص و بزرگ مقیاس کاربرد زیادی دارند. این نوع سقف ها معمولا در ساخت پل ها، پارکینگ های چند طبقه، ساختمان های بلند، فرودگاه ها و سوله های صنعتی به کار می‌روند، چون امکان اجرای دهانه های بزرگ، کاهش ضخامت سقف و حذف تیرهای اضافی را فراهم می‌کنند. این ویژگی ها باعث می‌شوند سازه هم سبک تر باشد و هم کارایی فضایی بیشتری داشته باشد.
به کارگیری تکنیک پیش تنیدگی موجب می‌شود تا سقف ها در برابر خزش، ترک خوردگی و تغییر شکل های ناخواسته مقاومت بیشتری داشته باشند. از سوی دیگر، کاهش مصالح مصرفی، سبکتر شدن سازه و افزایش عمر مفید آن نیز از دلایل انتخاب این سیستم در سازه هایی است که به دوام و بهره وری بالا نیاز دارند.
سقف های پیش تنیده با وجود نیاز به دقت اجرایی و تخصص فنی، یکی از روش های موثر و قابل اعتماد در ساخت سازه های مختلف هستند. این نوع سقف با کاهش مصرف مصالح، کنترل بهتر ترک ها و توان تحمل بارهای زیاد، عملکرد سازه ای مناسبی را فراهم می‌کند. اجرای دهانه های بزرگ و کاهش ضخامت سقف نیز از دیگر مزایای آن است. اگرچه هزینه اولیه اجرای این سیستم بالاتر از روش‌های معمول است، اما در بلندمدت به کاهش هزینه های کلی پروژه منجر می‌شود. به همین دلیل، استفاده از سقف های پیش تنیده همچنان در بسیاری از پروژه های عمرانی رایج است.
