منظور از قالب بندی تیر و دال چیست؟
قالب بندی تیر و دال هم نوعی از قالب بندی است که دو ستون یا دیوار را با کمک آن میتوان ایجاد کرد. در این شیوه از قالب بندی از قطعه پایینی و پنل ها بعنوان دیواره استفاده میشود برای استحکام بیشتر دیوار از پشت بند های افقی و عمودی استفاده می گردد.
برای قالب بندی تیر و دال از قالب و کنج مدولار یا نبشی صفر و برای اتصال قالب ها از پین و گوه و کلمپس استفاده می شود. برای نگهداری قالب تیر از جک های سقفی صلیبی شکل (T) یا داربست استفاده می شود. قالب بندی تیرهای بتنی شبیه به یکدیگر است اما با توجه به نوع دال که به صورت تیرچه، یک طرفه، دو طرفه، دال رافل، پس تنیده، پیش ساخته و … است، قالب بندی دال متفاوت خواهد بود.
قالب بندی انواع سقف‌ها از قبیل سقف های تیرچه و بلوک و سقف های یکپارچه اعم از دال های یکطرفه و دوطرفه توسط سیستم مدولار بسیار ساده است. قالب بندی سقف‌های یکپارچه توسط ترکیب قالب های تیر و قالب های کف دال به تیر توسط کنج داخلی ۱۰×۱۰ انجام میشود.
اجرای قالب بندی تیر و دال با ترکیب قالب های مدولار و کنج های بیرونی و نبشی پانچ دار میسر می شود. زیرسازی این قالب بندی، توسط جک های سقفی و یا داربست های مدولار انجام می شود. شرکت تنها پولاد ارائه دهنده کلیه خدمات قالب و انواع قالب های بتن و تجهیزات قالب بندی در ایران می باشد.
وقتی که ارتفاع دال بتنی نسبت به زمین بلندتر باشد برای فراهم آوردن شرایط مناسب برای قالب بندی دال از داربست بندی استفاده میشود.
نوع قالب مصرفى در سیستم سقف بستگى به نوع دال دارد.
ترتیب اجزای قالب دال بصورت زیر است :
- صفحه رویه (sheating)
- پشت بند اول (joist)
- پشت بند دوم یا تیرک (stringer)
- شمع (shore)
انواع دال هاى متداول در سازه هاى بتنى
سیستم تیر- تاوه (دال بتنى واقع بر روى تیر)
دال تخت (بدون تیر)

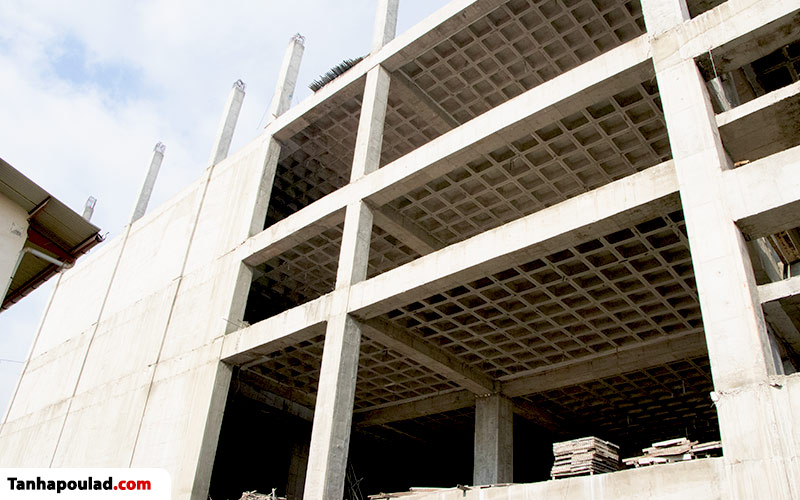

دال مجوف (با تیرچه‌هاى دوطرفه و به کمک قالب کاسه‌اى فایبرگلاس)
دال بتنى با تیرچه (به کمک قالب فلزى)
سیستم دال مسلح و قالب فلزى موج‌دار
روش قالب بندی تیر و دال سقف
قالب بندی تیر و سقف یکی از مراحل اجرای سازه های بتنی است که مستقیما بر دقت ابعادی و کیفیت سطح بتن تاثیر دارد. برای قالب بندی تیر و دال، معمولا از قالب های مدولار یا قالب خاص استفاده میشود که با توجه به نیازهای پروژه و ابعاد سازه انتخاب می‌شوند.
در قالب بندی تیر، طراحی قالب ها باید به شکلی باشد که توانایی تحمل وزن بتن تر و فشار ناشی از آن را داشته باشند. این قالب ها معمولا شامل قالب های کناری و قالب های زیرین هستند که باید استحکام کافی برای تحمل فشار بتن و بارهای زنده ناشی از فعالیت های اجرایی داشته باشند. تنظیم دقیق قالب ها و هم راستایی آن‌ها با نقشه های اجرایی برای حفظ ابعاد دقیق تیر از اهمیت بالایی برخوردار است.
برای قالب بندی دال، علاوه بر استفاده از قالب های مدولار، از جک های سقفی صلیبی یا سیستم های داربستی برای نگهداری قالب‌ها استفاده میشود. این سیستم ها باید طوری نصب شوند که قالب ها به درستی ثابت باقی بمانند و از جابه‌جایی یا انحراف آن‌ها جلوگیری شود.
نکات اجرایی قالب بندی سقف با تیر و دال
در قالب بندی سقف، تیر و دال بخش مهمی از ساخت سازه های بتنی است که برای کیفیت و استحکام کار باید به درستی انجام شود. در اینجا به نکات اجرایی مهم برای قالب بندی این بخش ها می‌پردازیم.
- آماده سازی محل: ابتدا باید محل پروژه را از هرگونه موانع و زباله پاک کرده و اطمینان حاصل کرد که سطح زمین کاملا صاف و هم سطح است. همچنین، طرح و نقشه های اجرایی باید به دقت بررسی شده و مطابق با آن ها قالب ها نصب شوند.
- ساخت و نصب پشتیبانی‌ها: از پروفیل های فولادی یا تیرهای چوبی برای پشتیبانی قالب ها استفاده میشود. این پشتیبانی‌ها باید به درستی فاصله گذاری شده و از آسیب دیدگی قالب ها یا تغییر شکل آن‌ها جلوگیری شود.
- قرار دادن قالب‌ها: قالب های مورد نظر برای تیر و دال باید به دقت قرار داده شوند. برای جلوگیری از جابه‌جایی یا انحراف قالب ها، باید از اتصالاتی نظیر کلمپس، پین ها و گوه ها استفاده کرد.
- کنترل تراز و هم راستایی قالب ها: برای تضمین ابعاد دقیق، باید از ابزارهایی مانند شاقول برای بررسی تراز بودن قالب ها استفاده کرد. این کار از بروز انحرافات در نتیجه نهایی جلوگیری می‌کند.
- استفاده از روان کننده‌ها: پیش از ریختن بتن، باید از روان کننده های مناسب برای سطح قالب فلزی استفاده شود. این کار فرآیند جدا کردن قالب از بتن، پس از سخت شدن آن را تسهیل می کند و از آسیب به سطح بتن جلوگیری می‌کند.
- بازرسی نهایی: پیش از شروع عملیات بتن ریزی، باید بازرسی دقیقی از قالب ها و اتصالات انجام شود. این بررسی باید اطمینان حاصل کند که قالب ها به درستی نصب شده‌اند، هیچ گونه شکافی وجود ندارد و تمامی اتصالات محکم هستند.
مزایای استفاده از تیر دال در قالب بندی سقف
استفاده از سیستم سقف تیر و قالب دال در قالب بندی سازه های بتنی مزایای متعددی دارد که در بهبود عملکرد و کاهش هزینه‌ها موثر است:
- افزایش ظرفیت باربری: با توزیع بار بر روی تیرها، سیستم تیر و دال امکان تحمل بارهای بیشتر را فراهم می‌کند.
- کاهش ضخامت سقف: این سیستم به دلیل توزیع یکنواخت بار، امکان کاهش ضخامت سقف را فراهم می‌کند که منجر به صرفه جویی در مصرف مصالح و کاهش وزن سازه میشود.
- انعطاف پذیری در طراحی: سیستم تیر و دال امکان طراحی دهانه های بلندتر را فراهم می‌کند، که برای فضاهای باز و بدون ستون مناسب است.
- مقاومت در برابر نیروهای جانبی: این سیستم به دلیل ساختار صلب، مقاومت مناسبی در برابر نیروهای جانبی مانند زلزله ارائه می‌دهد.
- سهولت در قالب بندی و اجرا: با استفاده از قالب مدولار، فرآیند قالب بندی سریع تر و با دقت بیشتری انجام میشود.
