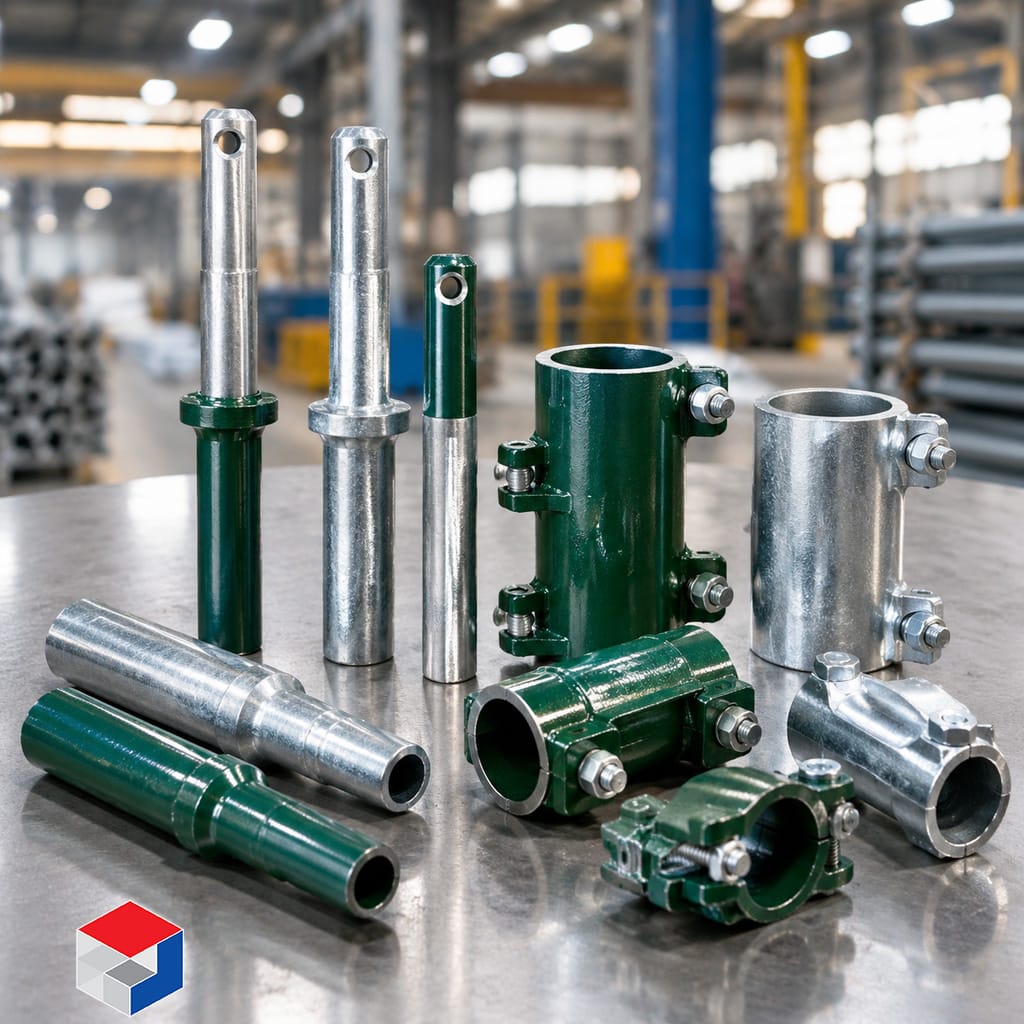

وصلات السقالات

تُعد وصلات السقالات من أهم مكونات السقالات الأنبوبية، لأنها تربط الأنابيب والعناصر المعدنية معًا وتسمح بتكوين الهيكل بالشكل المطلوب. ويختلف نوع الوصلة المستخدمة بحسب اتجاه الأنابيب، وطريقة الربط، وطبيعة الجزء الذي يتم تثبيته. لذلك فإن اختيار الوصلة المناسبة لا يعتمد على الشكل فقط، بل يرتبط بتصميم السقالة ومقاس الأنابيب والوظيفة التي تؤديها نقطة الاتصال.

يشمل مصطلح وصلات السقالات مجموعة واسعة من الوصلات والمشابك، مثل الوصلة الثابتة، والوصلة الدوارة، والوصلة الطولية، ووصلة الأنبوب الواحد، بالإضافة إلى بعض الوصلات المتخصصة لربط السقالات بالعوارض أو تثبيت ألواح السقالة. وتُستخدم هذه القطع لتكوين الهياكل الرأسية والأفقية والمائلة، أو لتمديد الأنابيب وزيادة طولها بحسب متطلبات المشروع.

الوصلة الثابتة للسقالات

الوصلة الثابتة، وتُعرف أيضًا باسم الوصلة القائمة أو وصلة 90 درجة، تستخدم لربط أنبوبين بشكل متعامد. ويُعد هذا النوع من أهم الوصلات في أنظمة السقالات الأنبوبية والمشابك، حيث يُستخدم في نقاط التقاء الأنابيب الرأسية مع الأنابيب الأفقية وتكوين الشبكة الأساسية للسقالة.

تتميز الوصلة الثابتة بأن زاوية الربط فيها محددة، ولذلك فهي مناسبة عندما يكون المطلوب إنشاء اتصال ثابت ومنظم بين عناصر الهيكل. وتُستخدم عادةً في الأجزاء التي تتطلب اتصالًا صلبًا بدلًا من وصلة تسمح بتغيير الزاوية.

الوصلة الدوارة للسقالات

تسمح الوصلة الدوارة بربط أنبوبين مع إمكانية ضبط زاوية الاتصال، ولذلك فهي مناسبة للروابط المائلة والدعامات القطرية والهياكل التي تحتوي على عناصر غير متعامدة. وتمنح هذه الوصلة مرونة أكبر في تشكيل السقالة مقارنة بالوصلة الثابتة.

تظهر أهمية الوصلات الدوارة خصوصًا عندما يتغير اتجاه الأنبوب داخل الهيكل أو عند الحاجة إلى تركيب دعامة مائلة. ولهذا لا ينبغي استبدال الوصلة الثابتة بالدوارة بشكل عشوائي، لأن لكل نوع وظيفة مختلفة داخل منظومة السقالات.

الوصلة الطولية للسقالات

الوصلة الطولية أو وصلة الأنبوب بالأنبوب من الطرف إلى الطرف، تُستخدم عندما تكون هناك حاجة إلى زيادة طول الأنبوب أو توصيل أنبوبين على محور واحد. وبدل تغيير اتجاه الأنبوب، تحافظ هذه الوصلة على استقامة القطعتين وتربط نهايتيهما معًا.

تُستخدم الوصلات الطولية في تطبيقات مثل تمديد الأنابيب الرأسية أو الأفقية عندما لا يكون طول الأنبوب الواحد كافيًا لتغطية المسافة المطلوبة. ويجب التأكد من أن نوع الوصلة مناسب للأنبوب المستخدم وطريقة التحميل في المشروع قبل اعتمادها. وتُعرف هذه الفئة في الصناعة أيضًا باسم

الوصلة المفردة للسقالات

تُستخدم الوصلة المفردة، المعروفة أيضًا باسم Putlog Coupler أو الوصلة ذات الأنبوب الواحد، في بعض نقاط ربط العوارض العرضية أو العناصر الثانوية بالأنابيب. ويختلف تصميمها ووظيفتها عن الوصلة الثابتة المزدوجة التي تمسك أنبوبين كاملين في نقطة اتصال واحدة.

يجب عدم التعامل مع جميع الوصلات باعتبارها متساوية من حيث الوظيفة أو الاستخدام الإنشائي. فبعض الوصلات مصممة لتطبيقات محددة وخفيفة نسبيًا، بينما توجد أنواع مخصصة للوصلات الرئيسية في الهيكل. لذلك يجب اختيارها بناءً على وظيفة نقطة الاتصال وليس بناءً على توفر القطعة فقط.

وصلات ربط السقالات بالعوارض والهياكل المعدنية

في بعض المشاريع قد تحتاج السقالة إلى الارتباط بعنصر معدني موجود في المنشأة، مثل العوارض أو القطاعات الفولاذية. ولهذه التطبيقات توجد وصلات العوارض أو Beam Couplers، وهي مصممة لتثبيت أنبوب السقالة بالعنصر المعدني وفق طريقة الربط المناسبة.

ويختلف استخدام هذه الوصلات عن الوصلات التي تربط أنبوبًا بأنبوب، لأنها تجمع بين أنبوب السقالة وعنصر إنشائي معدني. لذلك يجب اختيارها بما يتناسب مع شكل القطاع الفولاذي وطريقة التثبيت ومتطلبات المشروع.

وصلات تثبيت ألواح السقالات

توجد أيضًا وصلات وملحقات مخصصة لتثبيت ألواح السقالات ومنع تحركها. وتختلف هذه القطع عن الوصلات الرئيسية التي تربط الأنابيب ببعضها، لأن وظيفتها الأساسية تكون مرتبطة بتثبيت منصة العمل أو الحد من حركة الألواح.

ويتم اختيار هذه الوصلات بحسب نوع الألواح والمنصة وطريقة تصميم السقالة. كما يجب عدم استخدام ملحق مخصص لتثبيت الألواح بدل وصلة إنشائية مخصصة لربط الأنابيب، لأن لكل قطعة وظيفة محددة.

الفرق بين وصلات السقالات والمشابك

يُستخدم المصطلحان وصلات السقالات ومشابك السقالات في السوق أحيانًا للإشارة إلى المنتجات نفسها، لكن من الناحية العملية يمكن أن يشير مصطلح الوصلات إلى مجموعة أوسع من عناصر الربط التي تشمل المشابك الثابتة والدوارة والوصلات الطولية وبعض الوصلات المتخصصة.

فالمشبك الثابت أو الدوار هو أحد أنواع عناصر الربط، بينما الوصلة الطولية مثلًا تؤدي وظيفة مختلفة لأنها تربط أنبوبين من الطرف إلى الطرف. لذلك من الأفضل تحديد طريقة الاتصال المطلوبة قبل البحث عن المنتج أو طلبه.

مكونات وصلات السقالات

تتكون وصلات السقالات بحسب نوعها من أجزاء معدنية مصممة لإمساك الأنابيب وتثبيتها. ومن العناصر التي يمكن أن تدخل في تصميم الوصلة: جسم الوصلة، الفك أو الجزء الماسك، البراغي، الصواميل، المفاصل أو الأجزاء الدوارة في الأنواع القابلة للحركة، إضافة إلى أجزاء أخرى تختلف حسب التصميم.

وتؤثر دقة تصنيع هذه الأجزاء وجودتها في طريقة تركيب الوصلة وثباتها. كما تختلف المواد والمعالجة السطحية بين المنتجات، لذلك يجب الرجوع إلى مواصفات المنتج الفعلية بدل افتراض أن جميع الوصلات المتوفرة في السوق لها الخصائص نفسها.

كيف تختار وصلات السقالات المناسبة؟

عند شراء وصلات السقالات، من الأفضل البدء بتحديد المخطط وطريقة تكوين الهيكل بدلًا من اختيار النوع بناءً على السعر فقط. ويمكن مراعاة العوامل التالية:

• نوع الاتصال: هل تحتاج إلى زاوية قائمة، زاوية متغيرة، أم وصلة طولية بين أنبوبين؟
• قطر الأنابيب: يجب أن تكون الوصلة متوافقة مع الأنابيب المستخدمة في السقالة.
• موقع الوصلة: تختلف متطلبات الوصلة المستخدمة في الهيكل الرئيسي عن الوصلة المستخدمة في العناصر الثانوية.
• نوع المادة والمعالجة السطحية: يؤثران في المتانة ومقاومة ظروف الاستخدام والتآكل.
• جودة التصنيع: يجب فحص الجسم والبراغي وآلية الإغلاق والأجزاء المتحركة عند وجودها.
• متطلبات المشروع: في المشاريع الكبيرة، يجب مطابقة نوع الوصلة مع النظام والمواصفات الفنية المعتمدة للمشروع.

سعر وصلات السقالات

يتحدد سعر وصلات السقالات بحسب نوع الوصلة وتصميمها ووزنها وجودة المواد المستخدمة فيها وطريقة التصنيع والمعالجة السطحية، إضافة إلى الكمية المطلوبة. ولهذا قد يختلف سعر الوصلة الثابتة عن الدوارة أو الطولية حتى مع استخدام المنتجات مع النوع نفسه من أنابيب السقالات.

وفي عمليات الشراء بالجملة، من الأفضل تحديد احتياجات المشروع من كل نوع بشكل منفصل، مثل عدد الوصلات الثابتة والدوارة والطولية، لأن توزيع الأنواع يعتمد على تصميم السقالة وطريقة تركيبها.
